KromschroderVCBV-DN25型安全阀结构设计

　　在工业燃气输配、燃烧设备配套的管路系统中，压力管控是保障系统运行安全的核心环节，这款VCBV-DN25规格的安全减压阀，主要适配公称通径25mm的燃气输送管路，常见应用在工业燃烧器供气支路、小型锅炉燃气管网、商用厨房集中供气系统的压力调节段，承担着将上游较高的输入压力稳定降至下游设备允许工作压力范围的作用，同时具备超压泄放的安全防护能力，避免下游管路、燃烧设备因压力超限出现泄漏、爆燃等风险。

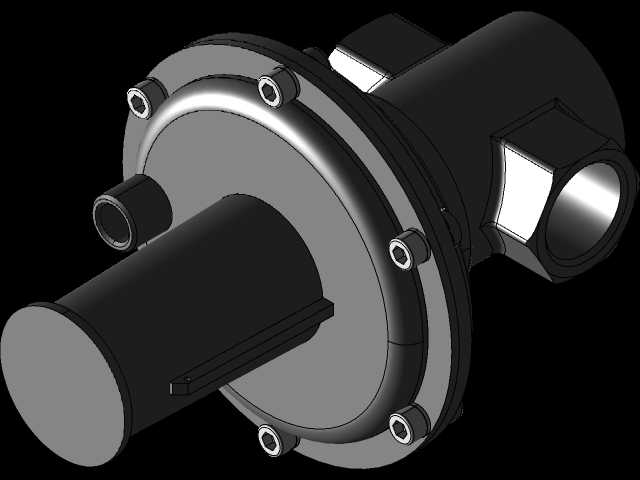

　　从结构设计逻辑来看，这款阀采用了膜片式调压的经典结构布局，主体分为下阀体腔、膜片调压组件、上弹簧腔三个核心部分，其中侧向设置的两个内螺纹接口为管路连接端，分别对应进气与出气通路，轴向伸出的圆柱段为弹簧调节腔的端盖结构，通过端盖的旋合深度可以调整内部调压弹簧的预紧力，以此匹配不同的下游压力设定需求。膜片作为压力感应的核心元件，被周边一圈内六角螺栓均匀压紧在上下阀体的结合面处，这种周向均布的螺栓锁紧方式，能够保证膜片周边的压紧力均匀一致，避免出现局部密封失效导致的内漏问题，同时膜片的有效承压面积经过匹配计算，能够在DN25通径对应的流量范围内，保证压力调节的灵敏度，不会因为流量波动出现出口压力的大幅跳变。

　　在安装边界的考量上，这款阀的接口采用标准管螺纹设计，适配DN25对应的常规管路连接件，安装时需要注意阀体上标注的气流方向，避免反向安装导致调压功能失效；阀体本身的径向尺寸围绕膜片的有效直径设计，轴向尺寸包含调节端的伸出长度，在管路布局时需要预留足够的操作空间，方便后期对调压弹簧预紧力进行校准调整，同时周边要预留检修空间，便于拆卸周边螺栓进行膜片更换、内部密封件维护等操作。不同于大口径工业调压阀的旁通、截止阀一体化设计，这款DN25规格的阀结构紧凑，适合安装在空间相对局促的设备配套支路中，不需要额外搭建大型阀组支架，直接通过管路螺纹连接即可完成固定。

　　从功能特性层面来说，这款阀的调压响应速度较快，当上游压力出现波动或者下游用气量突然变化时，膜片会快速感应出口腔的压力变化，带动阀瓣组件调整开度，通过改变节流面积的方式稳定出口压力，当出口压力超过设定的安全阈值时，阀体会自动开启泄放通路，将多余的压力泄出，保证下游设备始终处于额定工作压力范围内。内部的流道设计采用了平滑过渡的结构，减少燃气在阀腔内的流动阻力，降低气流通过时产生的噪音，同时避免流道内出现直角拐点导致的杂质沉积，减少长期使用过程中杂质卡滞阀瓣的风险。

　　在建模过程中，这类阀门的结构还原需要重点关注几个核心配合面的尺寸精度：首先是膜片压紧面的平面度要求，建模时要保证上下阀体结合面的平面特征完整，螺栓孔的位置度要符合均布要求，避免装配时出现螺栓错位无法锁紧的问题；其次是阀瓣与阀座的配合锥面，要保证同轴度公差，这直接关系到阀门的关闭密封性能；另外调节端盖与阀体的螺纹配合段，要预留足够的啮合长度，保证调节过程中的螺纹连接强度，不会因为弹簧力的作用出现端盖脱出的问题。对于结构设计从业者来说，这类小口径燃气减压阀的建模，可以参考其膜片调压的结构逻辑，拓展应用到其他小通径气体、液体管路的调压阀设计中，尤其是在紧凑型阀组的设计场景下，这种将调节腔轴向布置、接口侧向设置的布局方式，能够有效压缩阀体的径向占用空间，适配更灵活的管路排布需求。在设备选型过程中，选用这款阀时除了匹配通径参数，还要重点核对上游最大输入压力、下游调压范围是否符合系统设计要求，同时要确认密封件材质适配输送介质的特性，避免出现介质腐蚀密封件导致的泄漏问题，安装时要在阀前加装过滤装置，避免管路内的焊渣、杂质进入阀腔卡滞阀瓣，影响调压精度与密封性能。
