雷纳塔立式纽扣电池垂直安装支架结构

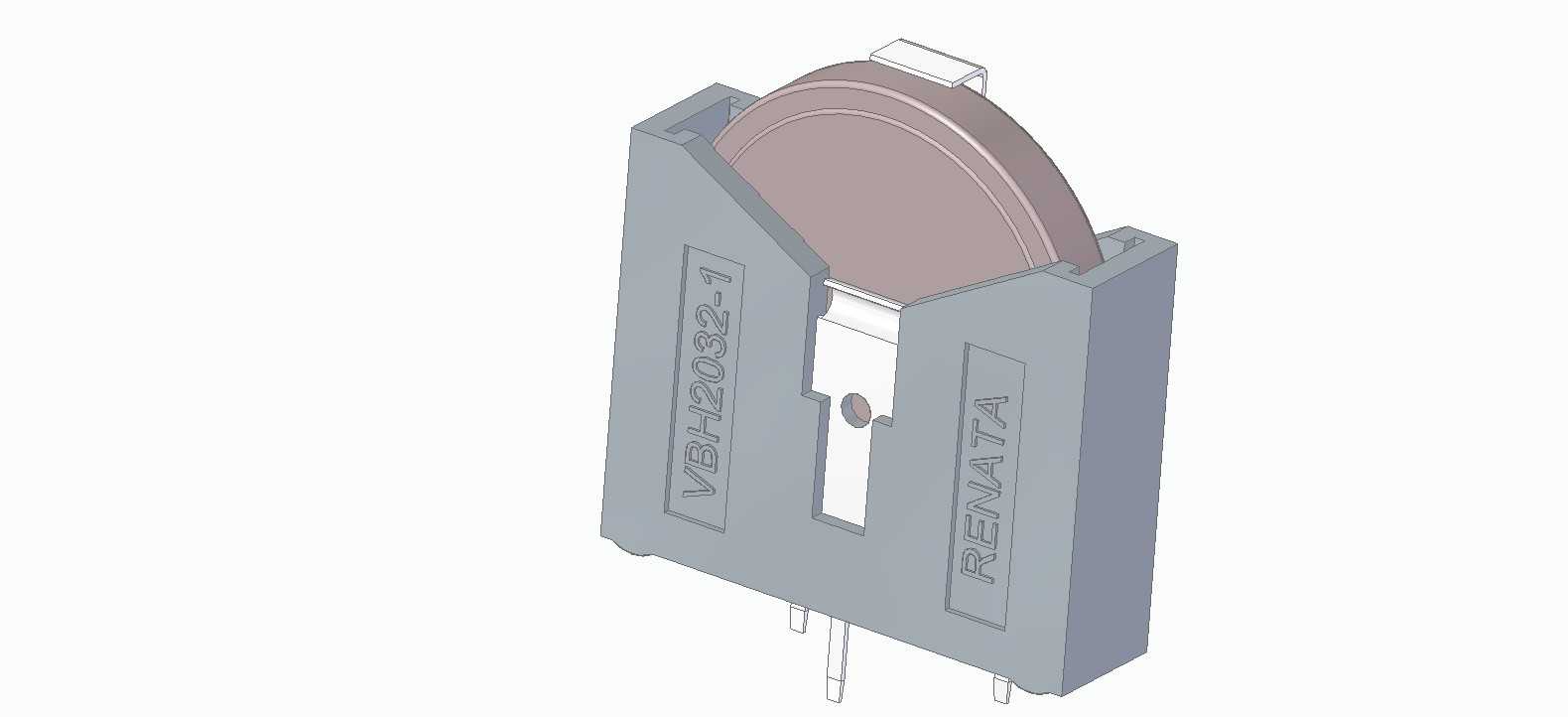

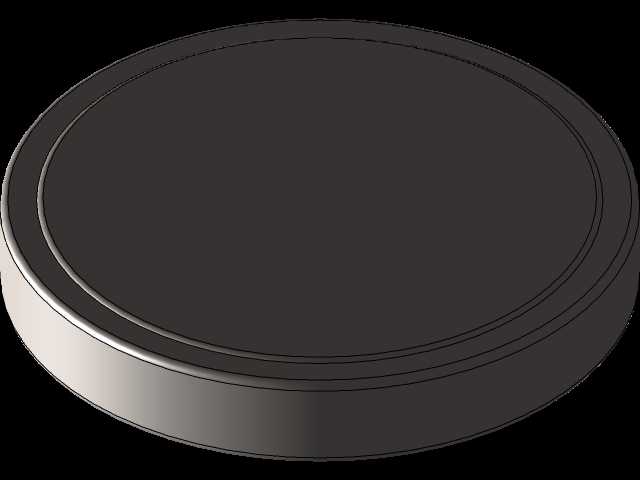

　　在工业传感、低功耗嵌入式测控、便携检测仪器的板级供电设计场景中，纽扣电池的可靠固定与稳定电连接一直是结构设计环节容易被忽略却直接影响设备长期运行可靠性的细节。不少工程师在布局小尺寸PCB时，常遇到卧式电池座占用板面投影面积过大，挤压信号走线、传感器焊盘空间的问题，尤其是在厚度方向有冗余但板面空间紧张的垂直安装类传感模组里，传统卧式CR2032电池座的布局局限性十分明显。这款垂直安装的电池支架，正是针对这类板级空间矛盾开发的固定连接件，适配RENATA品牌CR2032规格3V纽扣电池，采用立式插装结构，将电池的安装方向从平行于PCB板面调整为垂直于板面，大幅压缩了电池组件在PCB上的投影占用面积，给周边的传感元件、

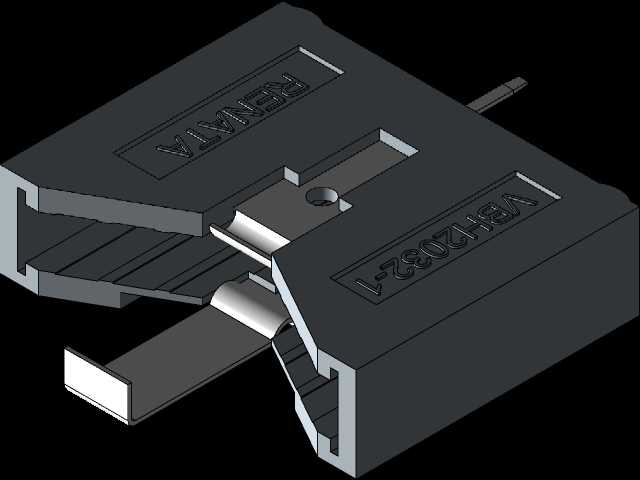

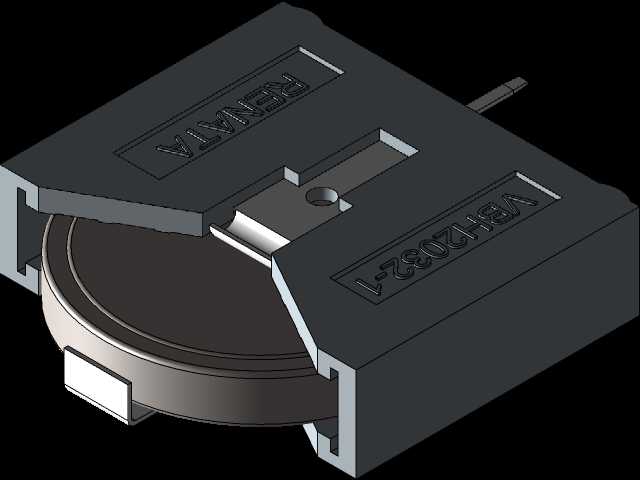

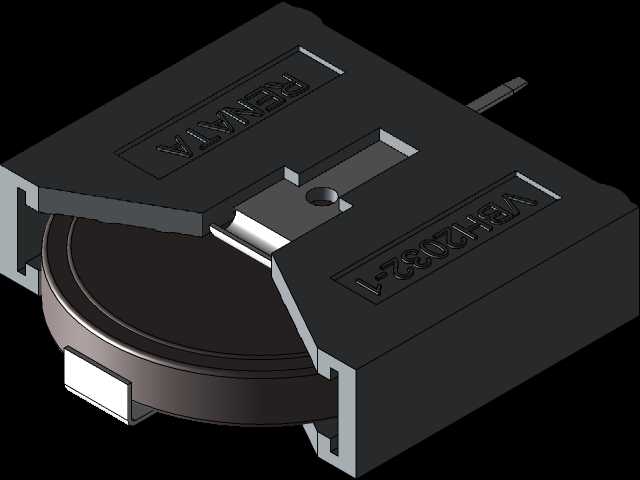

　　信号调理电路留出充足的布线与焊接空间。从实际使用场景来看，这类垂直电池支架常被应用在工业现场的温湿度传感节点、低功耗数据采集终端、小型计数仪表、嵌入式RTC时钟后备供电模块中，这类设备往往需要在狭小的壳体内同时集成传感单元、通讯模块与供电组件，板面空间寸土寸金，垂直安装的结构可以把电池的占用空间向壳体高度方向延伸，充分利用壳体内部的垂直冗余空间，避免电池座与周边高集成度芯片、接插件产生布局干涉。从结构设计思路上看，这款支架采用整体式绝缘壳体搭配插装引脚的结构，壳体上预留了清晰的电池导向槽，安装时只需将CR2032纽扣电池顺着槽位推入即可完成卡装，槽体两侧的限位筋可以牢牢卡住电池的圆周面，避免设备在受到振动、冲击时电池出现松脱、移位，

　　导致供电中断。壳体上的标识区域清晰压印了型号与品牌字样，既可以在生产装配环节快速识别物料规格，避免错装不同型号的电池座，也能在后期设备维护时快速确认电池适配型号，减少运维排查的时间。支架底部的两个直插式引脚采用标准2.54mm间距设计，兼容常规PCB的通孔焊接工艺，焊接后引脚既承担电连接的作用，也能为整个支架提供足够的机械固定强度，即使在有持续振动的工业设备内部，也能保证支架与PCB连接牢固，不会出现开焊、脱落的问题。从安装边界尺寸来看，这款支架的外形完全匹配VBH2032-1型号的规格参数，电池装入后整体的垂直高度、横向宽度都经过精准校核，不会超出常规小型传感壳体的内部容纳边界，壳体上预留的电池取出口可以在后期更换电池时，

　　无需拆卸整个支架，直接用细小工具从缺口处撬动电池即可完成取出更换，大幅降低了后期维护的操作难度。在结构细节处理上，支架的绝缘壳体采用耐温工程塑料材质，可以耐受波峰焊、回流焊过程中的高温冲击，不会在焊接过程中出现壳体变形、槽位错位的问题，保证批量生产时的装配良率。电池接触部位的导电结构采用弹性接触设计，即使电池在长期使用后出现轻微的厚度公差，也能通过弹性形变保证与电池正负极的可靠接触，避免出现接触电阻过大、供电电压不稳的问题，保障传感设备在长期运行过程中的供电稳定性。不少工程师在设计低功耗传感节点时，往往会在电池座选型上忽略安装方向带来的空间影响，最后出现PCB布局完成后电池座与外壳干涉、或者挤压周边元件走线的问题，这款垂直安装的支架结构，刚好为这类空间受限的板级设计提供了更灵活的选型方案，在保证电池固定可靠性、电连接稳定性的前提下，最大化优化了板面空间的利用率，适配各类对安装空间有严格要求的低功耗电子设备、传感模组的供电结构设计需求。
