符合DIN69880标准的机夹式数控车刀架结构

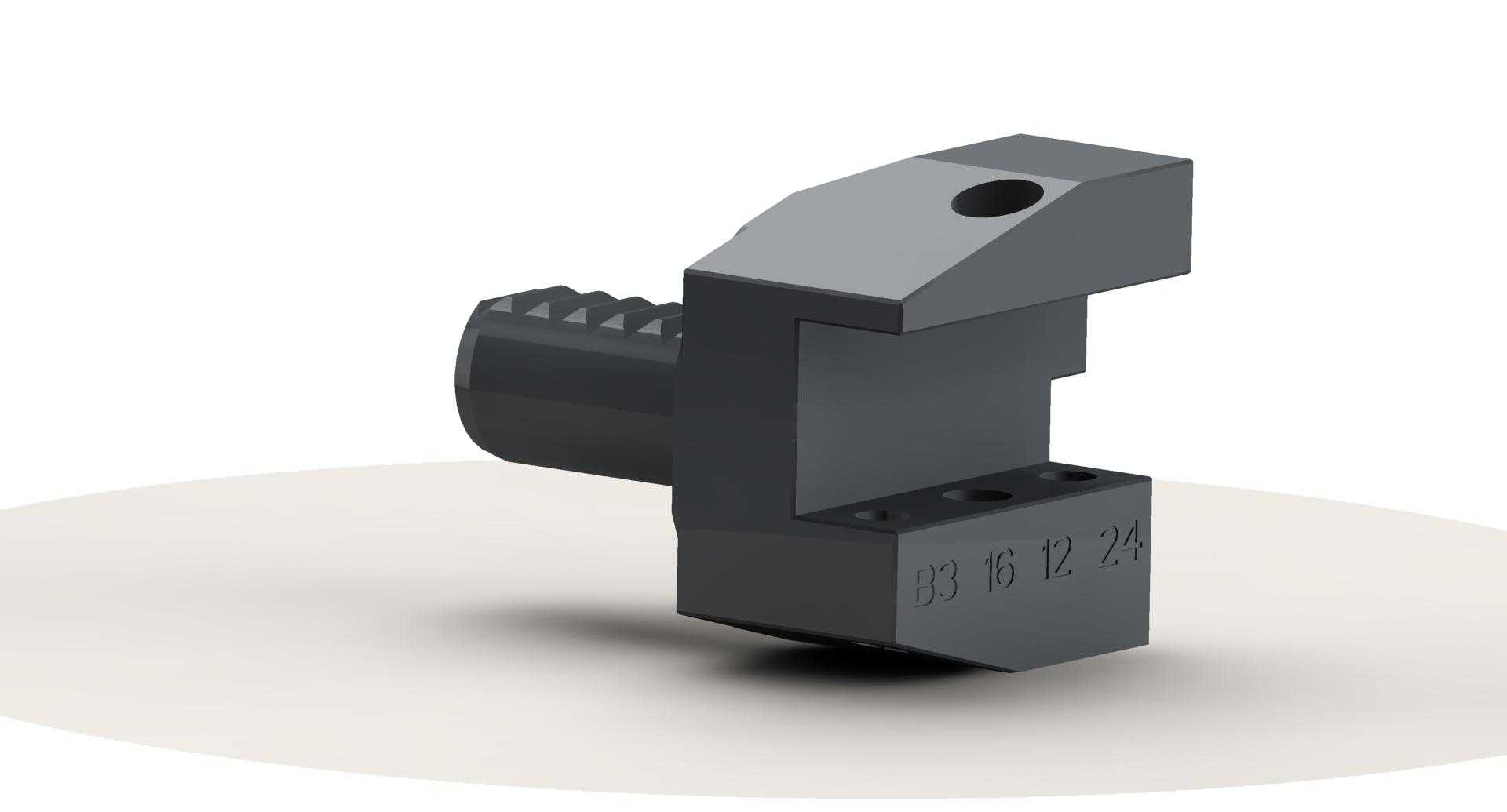

　　这款刀架结构参照DIN69880标准设计，主要应用于数控车床、车削中心的刀具装夹工位，是车削加工环节中连接机床刀塔与切削刀具的核心承载部件，承担着定位刀具、传递切削扭矩、保证切削刚性的关键作用。在实际机加工生产场景中，这类刀架多用于多品种小批量的轴类、盘类零件车削工序，可配合不同规格的可转位车刀片完成外圆车削、端面车削、切槽、仿形车削等多种加工动作，适配的加工材料覆盖普通碳素钢、合金钢、铝合金、铜合金等常见机加工材质，在通用机械零件加工、汽车零部件车削、液压阀块加工等场景中都有广泛应用。从功能特性来看，该刀架采用侧压式装夹结构，尾部的螺纹段用于和机床刀塔的安装孔位配合锁紧，安装时可通过尾部螺纹快速旋入刀塔对应接口，

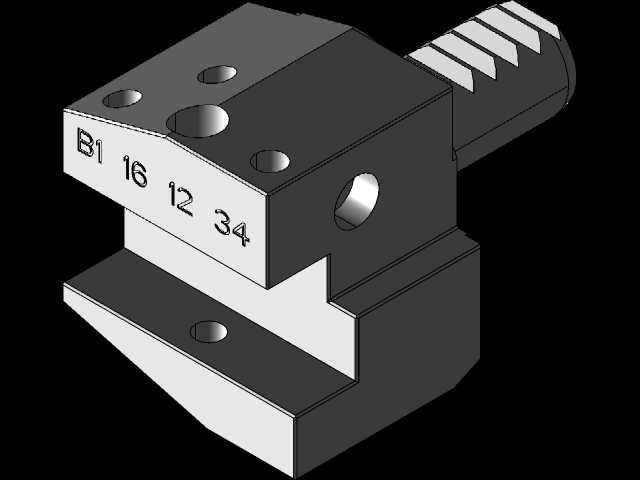

　　保证刀架与刀塔的同轴度，避免高速切削时出现刀架偏摆引发的振刀问题。刀架上部的定位孔用于安装锁紧销，可在刀架旋入到位后完成周向定位，防止重切削过程中刀架发生转动位移，保障切削过程的稳定性。刀架下部的夹持槽用于压紧可转位刀片，槽体的定位面经过精密尺寸匹配，可保证刀片装夹后的刀尖高度误差控制在机加工允许的公差范围内，减少操作人员对刀的辅助时间，提升换刀效率。从设计思路层面，这款刀架的结构完全遵循DIN69880标准的接口尺寸要求，在保证结构刚性的前提下做了轻量化优化，夹持部位的壁厚经过受力核算，可承受常规车削参数下的切削力而不发生形变，同时避免了不必要的材料冗余，降低刀架自身重量对刀塔转动惯量的影响。刀架侧面刻印的尺寸标识，

　　可帮助操作人员快速识别刀架适配的刀片规格、安装尺寸，在多刀位同时作业的加工场景中，能快速完成刀架的选配与安装，减少错装风险。外形尺寸与安装边界方面，该刀架的尾部螺纹规格、夹持槽尺寸、定位孔位置均严格匹配标准接口要求，安装时伸入刀塔的长度、外露的工作段长度都符合标准规定的尺寸范围，可直接适配符合DIN69880接口标准的各类数控车床刀塔，无需额外做安装位的改造。刀架工作段的外形轮廓做了避空设计，在进行小直径内孔车削或者靠近卡盘位置的端面车削时，不会与工件、卡盘发生干涉，可拓展刀架的加工适用范围。刀架的夹持面做了表面硬化处理，长期反复装夹刀片也不会出现压痕变形，可长期保持装夹精度，减少刀架的更换频次。在实际使用过程中，

　　这类标准刀架的互换性较强，不同厂商生产的同标准刀架可直接替换使用，当刀架出现磨损或者损坏时，可快速完成备件更换，不会因为备件适配问题导致设备长时间停机。刀架的排屑空间设计也充分考虑了车削加工的实际工况，切削过程中产生的切屑可顺着刀架的斜面顺利排出，不会在夹持部位堆积造成刀片松动或者刮伤已加工表面。
