进击的巨人调查兵团羽翼徽章立体造型

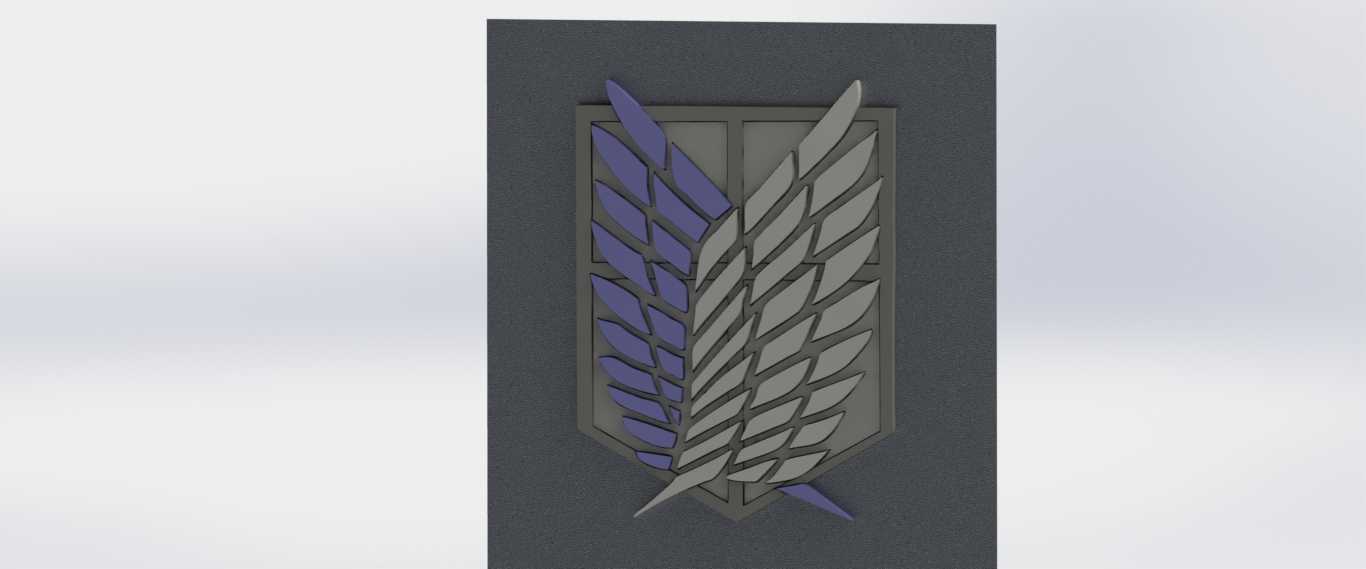

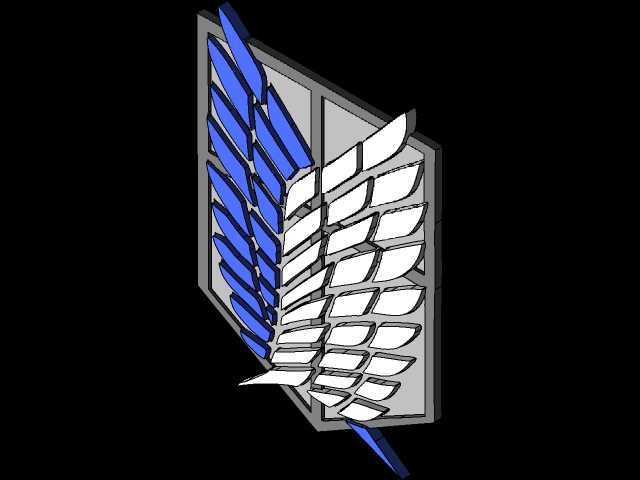

　　该立体造型以调查兵团标志性的自由之翼羽翼纹样为核心设计原型，整体采用对称式盾形外轮廓作为承载基底，左右两侧羽翼分别采用差异化的色彩与肌理区分，左侧羽翼为深紫色调，右侧为银灰色调，每一片羽毛的层叠关系都做了独立的立体起模处理，羽毛边缘的锐角转折、层与层之间的错落高度都经过反复校准，既还原了原作平面纹样的识别性，又通过Z向的高度差构建出真实的浮雕触感。从实际应用场景来看，该造型可直接作为文创类装饰摆件的核心结构件，适配桌面陈列、墙面挂饰、主题周边配饰等多种使用场景，也可作为注塑、3D打印等工艺的生产母模，通过后处理的喷涂、电镀工艺实现不同的表面质感效果。设计过程中优先考虑了小尺寸成型的工艺可行性，所有羽毛的凸起高度控制在1.

　　5-3mm区间，避免过高的凸起在脱模或打印过程中出现断边、翘曲问题，相邻羽毛之间的最小间隙预留了0.8mm的工艺余量，既保证了纹样的精细度，又不会因为间隙过小导致填粉、粘模等生产缺陷。外形尺寸方面，整体盾形结构的长宽比严格遵循原作的3:4比例，外轮廓的圆角半径统一设置为2mm，避免尖锐边角在日常使用中造成磕碰划伤，安装边界预留了背部的沉台结构，可直接嵌入强磁片、别针底座或者挂扣结构，无需额外二次加工即可适配不同的安装需求。羽翼部分的曲面过渡采用G2连续的曲面构建方式，每一片羽毛的表面都做了微小的弧面凸起，模拟真实羽毛的自然弧度，而非生硬的平面拼接，在光线照射下会形成自然的明暗层次，提升整体造型的质感。结构设计上，

　　整体背部采用平面化处理，保证放置或粘贴时的贴合度，羽翼与盾形基底之间做了0.5mm的下沉衔接，避免衔接处出现突兀的直角接缝，所有棱边都做了0.2mm的倒角处理，既消除了加工过程中产生的毛刺锐边，也让整体造型的视觉效果更加柔和协调。针对不同的生产工艺，该造型的壁厚做了均匀化处理，整体壁厚控制在2.5mm，不会出现局部壁厚过大导致的缩痕问题，也不会因为壁厚过薄导致结构强度不足，即使采用PLA、树脂等常见的3D打印材料，也能实现无支撑打印，大幅降低生产制作的成本与后处理工作量。从结构设计从业者的角度来看，这类文创类立体造型的核心难点在于平面IP元素到三维结构的转化，既要保留原作元素的高识别度，又要符合工业生产的工艺要求，

　　不能单纯追求视觉效果而忽略成型可行性，该造型在设计过程中反复调整了羽毛的层叠顺序与倾斜角度，让每一片羽毛的脱模斜度都保持在1.5度以上，无论是采用注塑模具量产还是小批量3D打印制作，都能顺利实现成型，不需要额外添加复杂的侧向抽芯结构或者大量的支撑结构。实际使用中，该造型可直接作为徽章、冰箱贴、纪念章的主体结构，也可放大尺寸作为主题展陈的装饰浮雕构件，不同尺寸下的结构强度都经过校核，放大至200mm尺寸时，背部可增设加强筋结构，避免大尺寸薄壁件出现变形问题，缩小至30mm的常规徽章尺寸时，现有结构即可满足日常佩戴、使用的强度要求，不会出现羽翼断裂、边角破损的问题。表面肌理的处理上，不同区域做了差异化的粗糙度设置，盾形基底采用哑光磨砂质感，羽翼部分采用半光亮面质感，通过质感差异进一步强化视觉层次，不需要额外的分色处理即可通过表面质感的不同区分结构区域，也为后续的表面涂装工艺预留了足够的处理空间，可根据实际需求做金属电镀、哑光喷漆、水转印等不同的表面效果处理。
