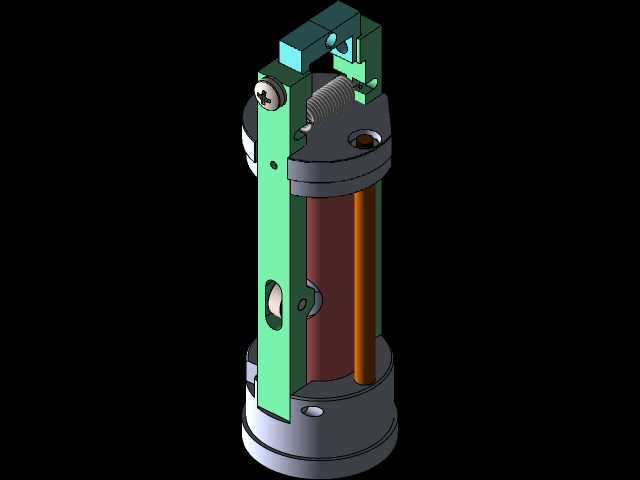

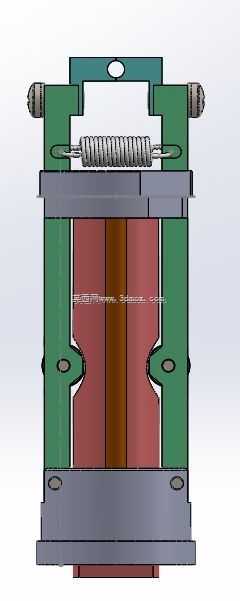

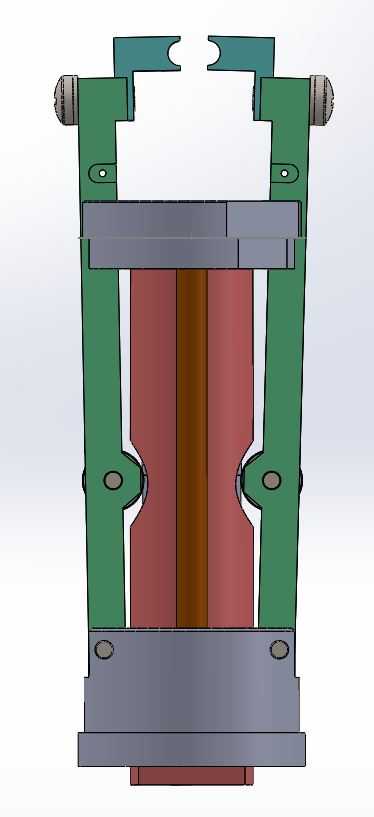

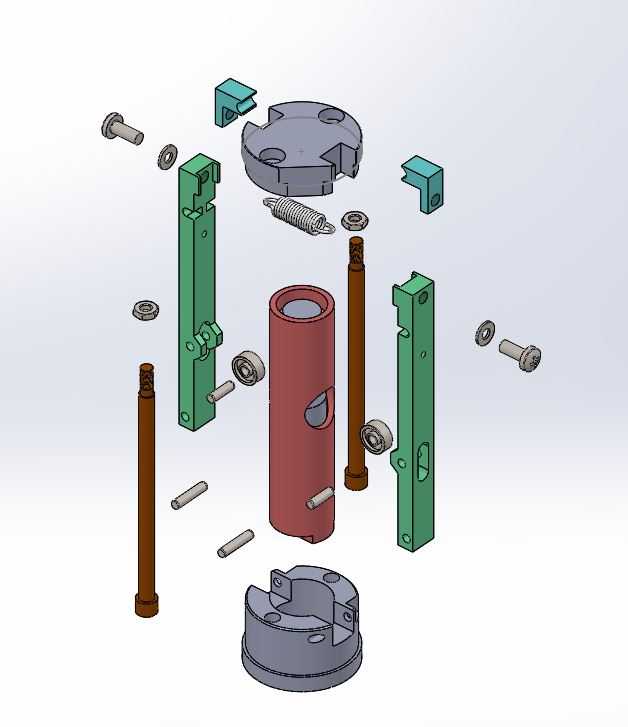

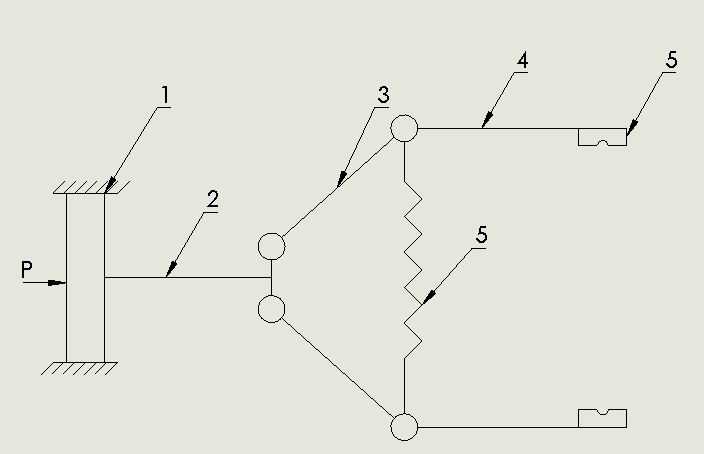

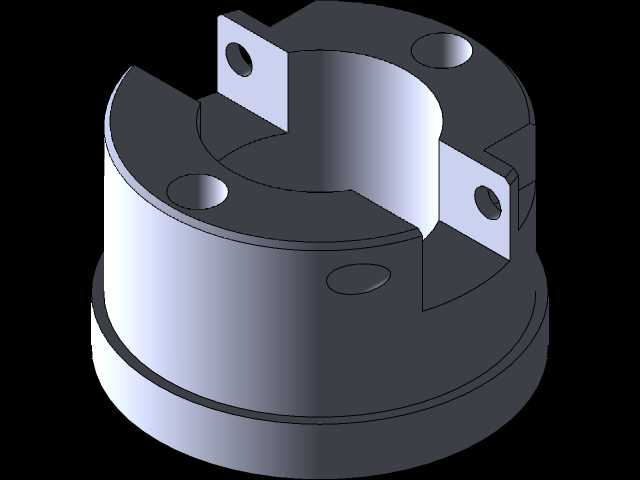

在轻工装配、电子元器件分拣、小型零件上下料的工位场景里,这类双指结构的气动夹持部件是末端执行环节的常用配置,区别于近年流行的宽行程自适应夹爪,这款结构走的是紧凑刚性路线,针对小尺寸规则零件的夹持作业做了结构优化,适配3C电子小零件装配、小型五金件周转、仪表组件组装这类对夹持重复定位精度有要求的工位。从拆解结构能看到,整个夹持器采用圆柱式本体布局,主体缸筒为中空圆柱结构,内部预留活塞运动腔室,活塞的直线运动通过两侧的斜向驱动槽转化为两个夹指的同步开合动作,这种驱动结构没有额外的齿轮齿条传动副,零件数量少,装配累积误差更容易控制,日常维护时只需要更换磨损的密封件和导向销即可,不需要复杂的调校流程。夹指部分采用长条形刚性结构,

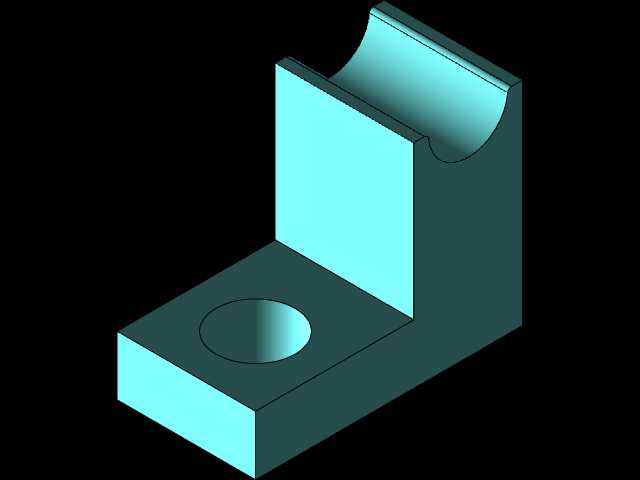

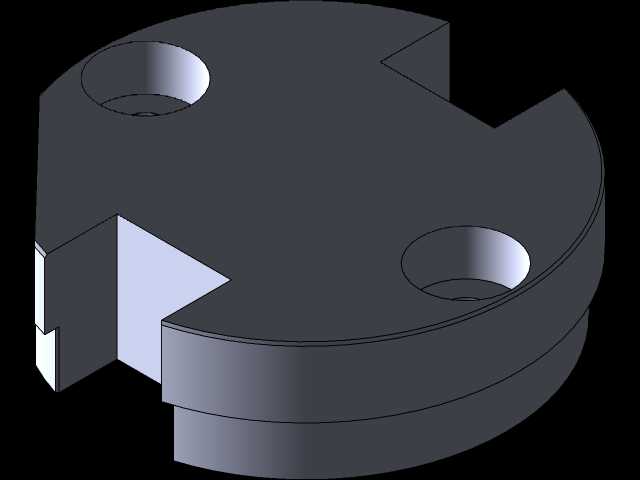

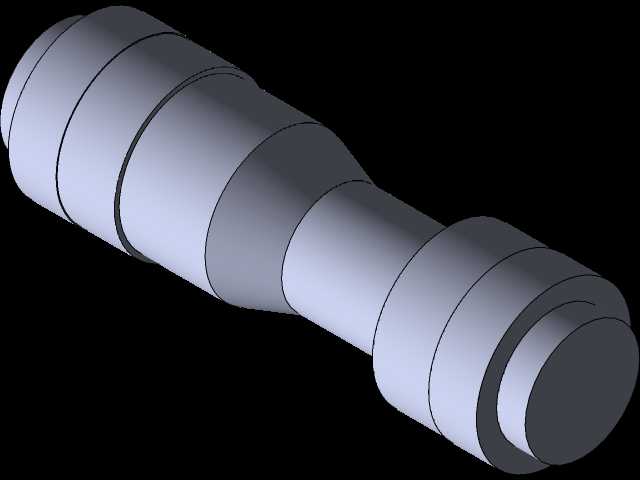

沿缸筒两侧的导向槽做直线往复运动,导向槽的配合间隙控制在0.02-0.04mm区间,既保证夹指运动无卡滞,又能避免夹持过程中夹指出现偏摆,保证夹持力的方向始终沿零件中心径向作用,不会因为夹指歪斜刮伤零件表面。缸体上下端分别设置端盖结构,下端盖承担整个夹持器的安装基准功能,端盖上预留的安装孔位可以直接适配标准的法兰安装接口,也可以通过转接板连接到机械手末端或者直线滑台的输出端,上端盖则承担进气接口和行程限位的作用,活塞的上行极限位置由上端盖的内端面限位,下行极限位置由下端盖的台阶面限位,不需要额外设置外置限位块,进一步压缩了整体结构的占用空间。整套结构的动力来源是压缩空气驱动活塞上下运动,活塞和缸筒之间的密封采用常规O型圈密封,
适配常规0.4-0.6MPa的工厂气源压力,不需要额外配置增压或者减压元件就能输出稳定的夹持力,内部设置的复位弹簧可以在断气状态下让夹指保持松开或者闭合的状态,根据工位的安全需求可以调整弹簧的安装方向,避免断气后零件掉落造成设备损伤或者安全隐患。从安装边界来看,整个夹持器的径向最大尺寸不超过50mm,整体长度控制在120mm左右,属于小规格的气动夹持部件,适合在空间紧凑的多工位转盘设备、狭小空间的装配工位使用,夹指的内侧预留了定制夹块的安装螺孔,可以根据被夹持零件的外形更换适配的夹头,比如夹持圆柱形零件可以更换V型夹块,夹持方形零件可以更换平口夹块,不需要改动主体结构就能适配不同的夹持需求。
结构里的连接紧固件全部采用标准内六角圆柱头螺钉,导向销、垫片这类零件也都是通用标准件,在做备件储备的时候不需要定制特殊零件,降低了设备运维的成本和备件周期。在实际选型适配的时候,需要注意这个结构的夹指开合行程是固定值,针对直径或者宽度在行程范围内的零件都可以适配,如果需要更大的行程则要调整缸筒的内径和活塞的驱动槽角度,但会相应牺牲一部分夹持刚性,这款结构的设计取向就是优先保证夹持刚性,所以行程设置偏紧凑,适合夹持尺寸变化范围不大的小型零件,在高速往复运动的工位上,这种少零件、高刚性的结构比多传动副的夹爪有更长的使用寿命,运动过程中的冲击和噪音也更小。夹指的导向部分没有采用外置的导轨结构,而是直接在缸体上加工导向槽,缸体本身经过表面硬化处理,耐磨性能满足百万次以上的往复运动需求,长期使用后如果导向面出现磨损,只需要对缸体导向槽进行修磨或者更换缸体即可,维修成本远低于带外置导轨的夹爪产品。在做三维建模的时候,所有配合面的公差都按照基孔制的间隙配合设置,运动件之间的配合公差选择H7/g6,静止连接的部位选择H7/k6的过渡配合,保证装配后不需要额外修配就能达到顺畅的运动效果,密封件的沟槽尺寸严格按照气动元件的标准沟槽尺寸设计,避免因为沟槽尺寸偏差导致密封失效或者运动阻力过大的问题。
