INTIEL品牌DT-3型导轨式差动恒温控制器

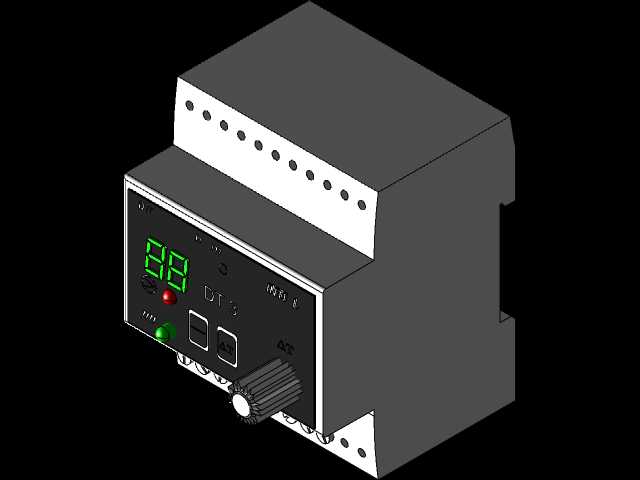

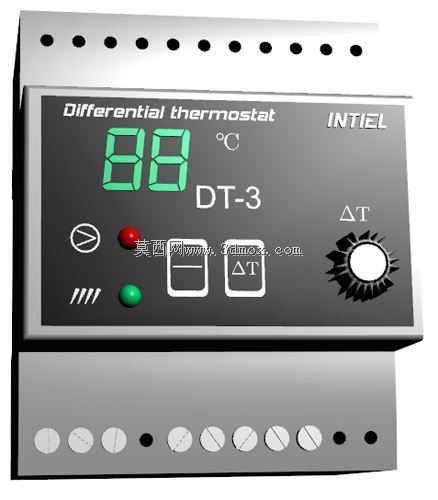

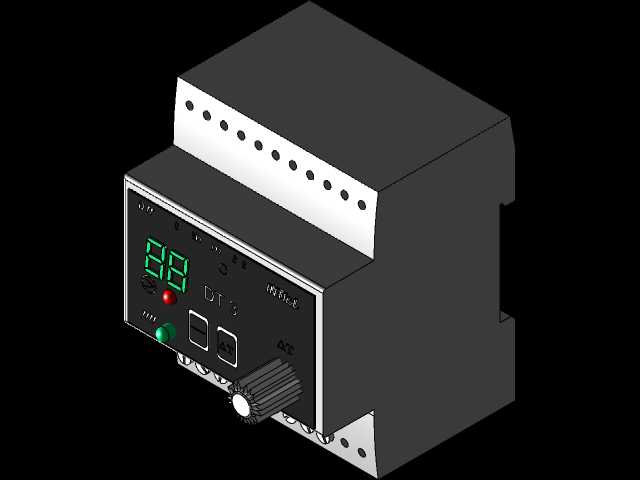

　　这款差动恒温控制器的三维建模过程，需要先从实际工程应用的需求倒推结构设计逻辑，在太阳能热水循环、暖通空调分集水器温差控制、工业冷热媒回路切换这类场景里，这类设备的核心作用是采集两个点位的温度差值，当温差达到设定阈值时自动输出开关信号驱动循环泵或阀体动作，避免无效能耗同时保证系统换热效率。建模时首先要明确设备的安装边界，这类DIN导轨安装的仪表，整体宽度适配标准35mm电气安装导轨，壳体上下预留的接线端子排间距符合低压电气柜的布线安全距离，前端面板的操作区域突出壳体表面2mm左右，既保证柜门关合时不会磕碰按键，也能让操作人员在柜外清晰读取数码管显示数值。面板区域的布局完全贴合现场操作习惯，两位绿色数码管设置在面板上半区，

　　显示角度做了5度的上倾优化，适配操作人员站立查看柜内仪表的视线角度，避免强反光导致的读数困难；按键与指示灯的排布遵循操作频率优先级，电源指示灯、输出状态指示灯设置在按键左侧，日常巡检时一眼就能确认设备运行状态，温差设定按键、功能切换按键做了凹凸触感区分，戴绝缘手套操作时也能准确识别按键位置，不会出现误触。右侧的调节旋钮做了防滑齿纹结构，旋转阻尼设置在每格1摄氏度的档位感，现场调试时不需要额外工具就能快速完成温差阈值设定，旋钮周边的刻度标识做了凹陷填漆处理，长期使用不会因为擦拭磨损导致刻度模糊。建模时需要注意壳体的散热结构设计，设备顶部的一排通风孔对应内部电路板的发热元件位置，底部的接线端子区域做了隔筋分隔，

　　强电进线与弱电传感器接线的端子之间有2mm的绝缘挡片，避免接线时线头脱落造成短路，端子的螺丝孔位深度适配2.5平方毫米的多股铜芯线，压线时不会出现线芯压接不牢的问题。设备的上下安装卡扣做了弹性结构建模，卡扣的形变行程预留1.5mm，安装时只需要将设备对准导轨下压就能自动卡紧，拆卸时用一字螺丝刀撬动卡扣下方的解锁位就能快速取下，不需要在柜内预留额外的拆卸操作空间。面板上的品牌标识、型号标识做了微凸的浮雕结构，和壳体一体成型，不会像粘贴标识那样在高温高湿的柜内环境出现起翘脱落。建模过程中还要考虑设备的装配间隙，前面板和后壳体的合模缝控制在0.1mm以内，既满足IP20的防护等级要求，也不会因为间隙过大导致柜内灰尘进入电路板区域，

　　接线端子的防护盖板做了翻转结构，盖板上预留了走线槽，接线完成后盖上盖板可以避免裸露的带电端子被误碰。从结构设计的角度看，这款设备的所有外部棱角都做了R0.5的圆角处理，安装过程中不会划伤操作人员的手部，壳体材质选用阻燃ABS材料的壁厚设置为2mm，兼顾结构强度与绝缘性能，在-10到60摄氏度的工作环境温度范围内不会出现壳体变形或者脆裂的问题。实际选型应用时，这款设备的安装深度需要在电气柜内预留70mm的空间，包含后方接线的弯曲半径，前端面板突出柜面的尺寸为8mm，不会和柜门上的其他操作元件产生干涉，传感器接线的端子支持NTC热敏电阻直接接入，不需要额外的信号转换模块，建模时对应的端子接口尺寸完全匹配常用的温度传感器接线线径，现场布线时不需要额外加工接线端子就能完成接线。
