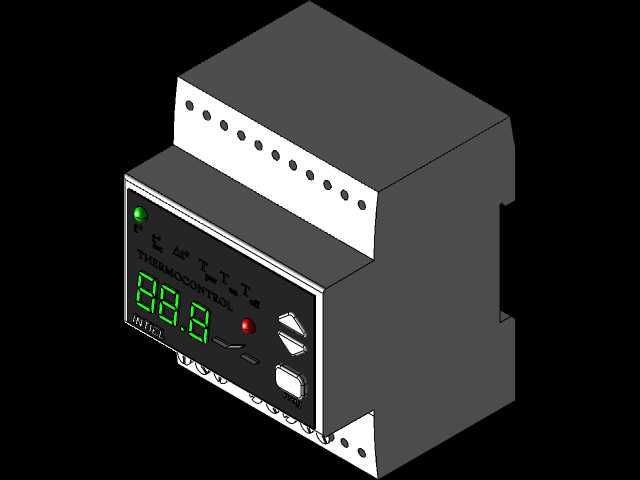

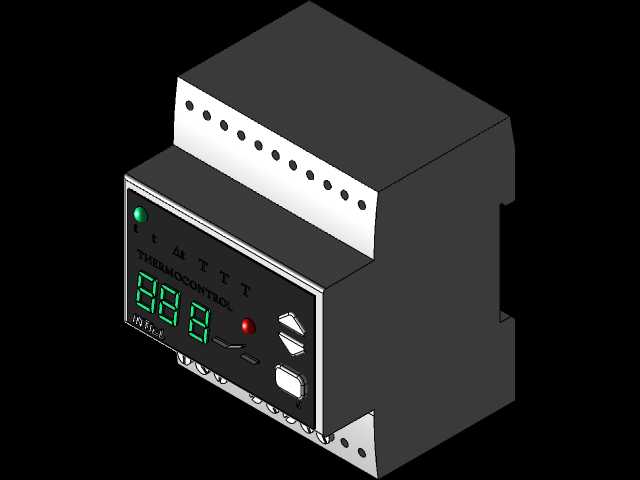

导轨式智能温度控制调节器三维结构

　　这款温控装置的三维建模完全还原了实物的结构逻辑，从实际工程应用角度出发，所有结构细节都对应现场安装与使用的真实需求。在工业加热、恒温控制类场景中，这类温控器常被安装在低压配电柜的标准DIN导轨上，用来对接热电偶类温度检测元件，实现加热回路的通断控制，常见于小型电加热设备、暖通管路温控、实验加热装置、小型工业烘道等场景，承担温度阈值判断、输出控制信号的核心作用，是小型温控回路里的核心控制部件。

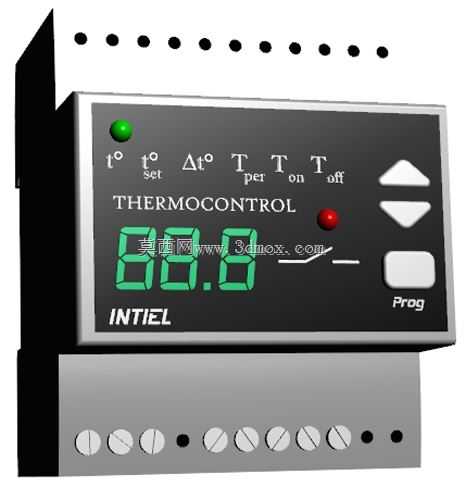

　　从功能布局来看，正面面板的数码显示区域采用三位高亮绿色数码管，可实时显示当前检测到的温度数值，面板上排布的功能标识对应不同的参数设置项：实时温度显示、设定温度值调整、温差回差设置、周期比例参数、输出接通延时、输出关断延时，覆盖了常规两位式温控所需的全部可调参数，面板上的绿色指示灯对应电源接通状态，红色指示灯对应控制输出的接通状态，三个操作按键分别承担参数上调、下调、设置确认的功能，最下方的Prog标识对应参数编程设置的入口，操作逻辑符合一线运维人员的使用习惯，不需要复杂的培训就能完成参数整定。

　　建模过程中对安装边界的还原度直接决定了后续装配干涉检查的准确性，这款温控器采用标准导轨卡装结构，底部的接线端子排布完全遵循低压电器的接线安全间距要求，强电接线端子与信号回路端子之间预留了足够的电气间隙，端子的螺丝压线结构、导轨卡扣的弹性卡接结构都做了1:1还原，面板与壳体的配合缝隙、按键的活动行程空间都按照实物的公差带做了预留，避免在做整机装配仿真时出现静态干涉的问题。

　　从设计思路层面拆解，这款温控器的壳体采用阻燃工程塑料材质，面板区域做了轻微的内凹设计，避免日常操作时误碰按键改变参数，顶部的散热孔排布对应内部电路板的发热区域，保证长期工作时内部功率元件的热量能顺利散出，不会因为积热导致元件寿命缩短。接线端的标识槽做了凸起的分隔，方便现场接线时对应端子编号压接导线，避免错接导致的设备故障。面板上的字符采用激光蚀刻工艺对应的凹陷结构建模，还原了实物长期使用不会磨损标识的设计特点。

　　在做设备选型配套时，这类温控器的外形尺寸完全适配标准配电柜的元件安装位，深度方向不会超出柜内的安装空间，面板的显示区域刚好对准柜面的开孔位置，不需要额外做转接板就能完成安装。建模时对各个操作部件的活动范围做了运动仿真验证，按键的按压行程、卡扣的开合角度都符合实际拆装的操作空间要求，不会出现安装后无法操作按键、无法卡接导轨的问题。对于做小型温控设备集成的工程师来说，这个三维模型可以直接导入整机装配文件，完成柜内布局排布、接线走线空间规划、面板开孔尺寸确认等工作，不需要再反复测量实物尺寸来调整设计，能有效缩短前期方案设计的周期，避免因为尺寸匹配问题导致的现场安装返工。

　　从结构细节来看，壳体的拼接采用卡扣加定位柱的配合方式，没有外露的固定螺丝，既保证了壳体的防护等级，也让外观更加整洁，内部的电路板安装槽做了限位筋设计，装配时电路板可以直接卡入定位，不需要额外打胶固定，提升生产装配的效率。显示窗的透明保护片做了防眩光的斜面处理，避免车间灯光反射导致操作人员看不清显示数值，这些细节结构在建模过程中都做了精准还原，能完整呈现产品的设计考量。
