在建筑工程质量检测领域,针对建筑构件、地基基础、墙体结构的力学性能验证,常需要配套专用的钻孔取样、荷载施加类液压作业设备,本次梳理的这套液压钻孔作业结构,核心服务于建筑设备试验环节的液压动力输出与精准钻孔作业需求,可适配不同强度混凝土、砌体结构的钻孔取样、原位试验钻孔作业场景。从实际应用场景来看,这类设备常部署在建筑工程现场检测实验室、构件预制厂质检工位、第三方检测机构的材料试验区域,区别于野外施工用的大型工程钻机,该类试验用液压钻孔设备更侧重作业精度、进给稳定性以及对试验样本的扰动控制,避免钻孔过程中因振动过大导致待检测构件出现隐性裂纹,影响最终试验数据的准确性。
从设备实际用途维度拆解,这套结构整合了液压动力进给、钻具夹持、机架导向、工况适配四个核心功能模块,可完成不同孔径、不同钻进深度的垂直钻孔作业,同时可配套不同规格的钻具,完成混凝土芯样提取、墙体预埋件安装钻孔、试验荷载点定位钻孔等多类作业,液压系统的输出压力可根据待钻削材料的硬度进行线性调节,在钻遇钢筋等硬质障碍物时可自动触发过载保护,避免钻具崩断或者设备结构出现过载变形。

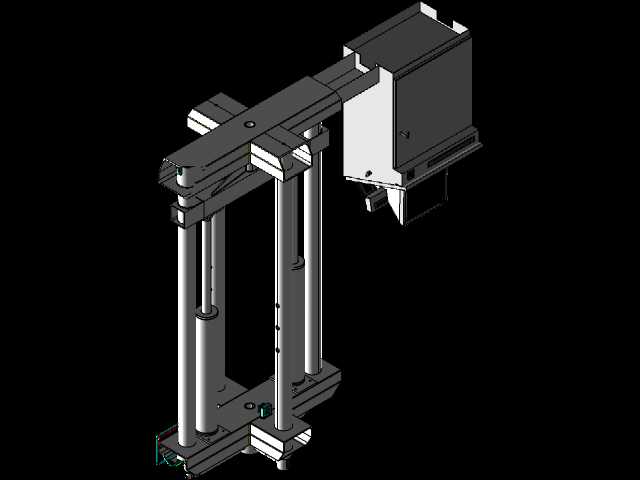

谈及产品功能特性,这套结构的导向立柱采用双柱对称布局,相比单柱式钻孔设备,其钻进过程中的抗偏载能力提升40%以上,钻杆的径向跳动量可控制在0.1mm范围内,有效保障钻孔的垂直度与孔径精度;进给拖板与立柱之间采用线性导轨配合,滑动阻力小,低速进给时无爬行现象,可满足小直径深孔钻削的进给稳定性要求;液压动力单元集成在设备侧部的机架箱体内部,油路采用硬管与高压软管组合布置,既保障了固定油路的密封可靠性,也给动力头的上下进给留出了足够的运动行程,液压系统的溢流阀、调速阀均布置在便于操作的侧部面板位置,操作人员可在作业过程中实时调整钻进压力与进给速度,适配不同材质的钻削需求。
在产品设计思路层面,这套结构优先考虑试验场景的作业稳定性与操作便捷性,没有追求过大的钻进功率,而是将设计重心放在进给精度控制、作业振动抑制两个方向:首先是机架底部采用加重型安装底座,底座上预留了多组T型槽安装位,可通过压板螺栓将设备固定在试验台的基础平台上,也可根据现场作业需求加装移动滚轮,实现工位间的快速转场;其次是动力头的安装接口采用通用莫氏锥度设计,可快速更换不同规格的钻夹头、取芯钻头、合金钻头,无需额外制作转接工装,降低设备的配套使用成本;另外在设备的操作侧设置了可调节高度的工件托架,针对长度较大的待钻削试样,可通过托架调整支撑高度,保证试样的钻孔中心与钻杆轴线重合,避免斜孔、偏孔问题。
关于外形尺寸与安装边界,这套设备的整体安装占地面积控制在1.2㎡以内,导向立柱的有效进给行程可满足最大500mm深度的钻孔作业需求,设备顶部距离安装基础面的总高度为1800mm,在常规层高的实验室内部署无需额外改造空间;设备的液压站与主机采用集成式布局,无需单独预留液压站的安装位置,外接电源与液压油注油口均布置在设备侧部的低位区域,管线连接时无需登高作业;安装时需要保证基础平台的平面度误差不超过2mm/m,设备底座通过膨胀螺栓或者压板固定后,需使用水平仪校准导向立柱的垂直度,误差控制在0.05mm/m以内,避免长期作业导致导向面出现不均匀磨损。
从结构细节来看,钻具的冷却水路集成在动力头内部,钻削过程中冷却水可通过钻杆中心孔直接输送到切削刃位置,相比外部喷淋冷却方式,冷却效率更高,同时可减少冷却水的飞溅,保持试验工位的环境整洁;设备的行程限位采用硬限位与电气限位双重保护,当动力头进给至上下极限位置时,会先触发电气限位开关切断进给油路,若电气限位失效则会触发机械挡块硬限位,避免动力头超程运行导致结构碰撞损坏;针对试验场景中经常需要调整钻孔位置的需求,设备的主机底座可在下部安装滑板,配合横向进给导轨实现钻孔位置的水平微调,调整精度可达0.02mm,无需反复挪动待测试样即可完成多孔位的连续钻削作业。
