双通道导轨式温控调节装置结构设计

　　这款双通道温控装置的三维建模，最初是在做小型恒温试验箱配套电控系统选型时启动的，当时手头项目需要在35mm标准DIN导轨上集成两路独立温控回路，既要兼顾柜内布线的整洁度，又要保证运维人员在现场能快速读取参数、调整设定值，所以建模阶段就把安装适配性放在了优先级很高的位置。从实际应用场景来看，这类温控装置覆盖的工况很广，小到实验室内的小型加热台、半导体元件老化测试座，大到工业产线上的料筒恒温段、小型风道加热单元、光伏组件接线盒温度监控回路，都能看到同结构产品的身影，尤其是在设备电控柜内部空间紧张、需要同时管控两个温区的场景下，双通道集成结构相比两个独立单通道温控器，能节省近40%的导轨安装空间，同时减少柜内跨器件的接线点位，降低后期运维的接线故障概率。

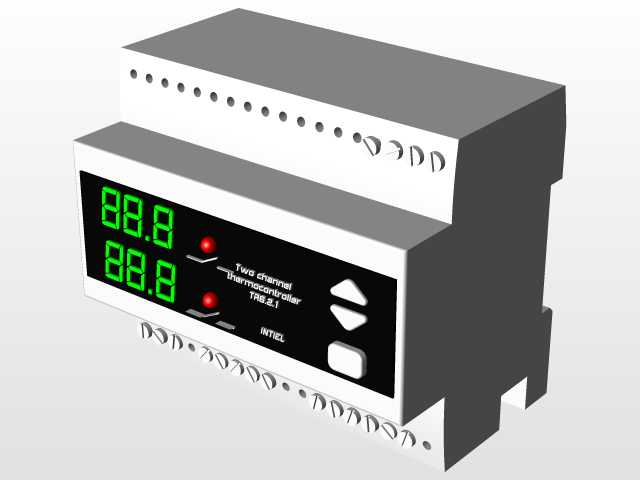

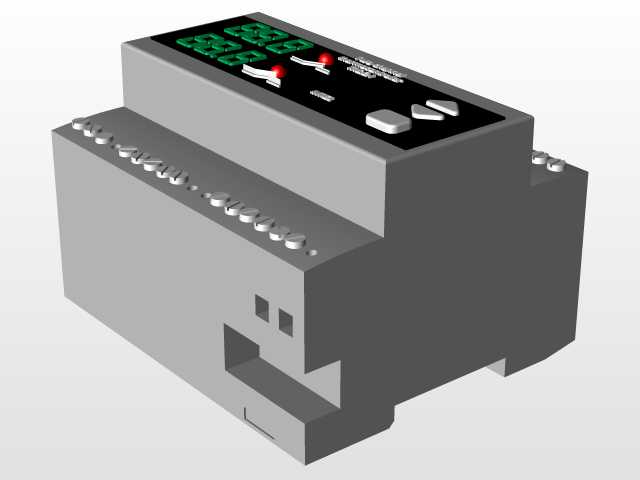

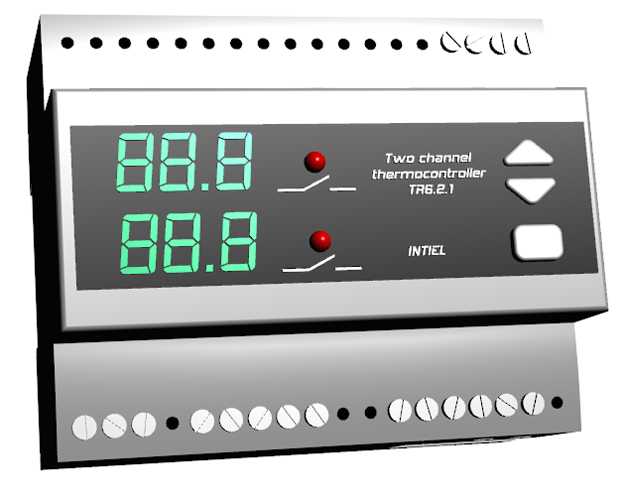

　　建模过程中最先敲定的是安装边界尺寸，参照常规导轨式仪表的通用规范，整体宽度控制在72mm模数区间，高度适配标准柜内仪表层的预留空间，深度方向控制在65mm以内，避免和柜内后侧的走线槽、母排产生干涉，底部的导轨卡扣结构完全贴合DIN35mm导轨的卡装尺寸，卡扣的弹性让位间隙做了0.8mm的预留，保证现场安装时不用额外工具，徒手就能完成卡装固定，拆卸时用一字螺丝刀撬动卡扣锁舌即可快速取下，不需要拆解周边相邻的电气元件。前面板的布局是结合现场操作习惯设计的，上下两组独立的数码显示窗口，分别对应两个通道的实时测量温度值，显示窗的倾斜角度做了5度的仰角处理，当温控器安装在距地面1.2-1.5米的常规柜内安装高度时，运维人员站在柜前不用弯腰或者垫脚，就能以平视角度清晰读取数值，避免了传统垂直面板在高位安装时读数反光、视角偏差的问题。每个通道对应设置了独立的状态指示灯，当对应回路处于加热输出状态时，红色指示灯常亮，输出断开时指示灯熄灭，现场巡检人员不用凑近看参数，隔着半米远就能快速判断两个回路的工作状态是否正常。

　　面板右侧的操作按键做了凹凸区分，上下两个三角形按键是参数调整键，表面做了凸起的防滑纹理，戴薄劳保手套操作时也不会打滑，下方的方形按键是功能确认/回路切换键，按键的按压行程设置在1.2mm，按压力度控制在1.5N左右，既避免了柜内震动导致的误触发，又不会因为按键太硬导致长时间操作时手指酸痛。装置上下两侧的接线端子排，建模时严格按照强电弱电分离的原则排布，上部端子对应温度传感器的输入信号接线，下部端子对应输出控制回路的接线，每个接线端子的螺丝间距留足了3.8mm的安全间隙，适配1.5平方毫米的多股铜芯线接入，端子旁的标识区域做了凹陷处理，方便现场打印的线号标签粘贴后不会被相邻端子的接线遮挡。装置上部的散热孔排布也经过了考量，沿着上盖边缘均匀布置的圆形散热孔，孔径控制在2.5mm，既可以保证装置内部功率元件工作时产生的热量能自然对流散出，又能防止柜内布线时掉落的细铜丝、金属碎屑掉入装置内部造成短路故障。

　　从功能结构的建模还原度来看，内部的PCB安装卡槽、电源模块的固定柱、继电器的安装位都做了1:1的结构复刻，不管是用来做电控柜的布局装配干涉检查，还是用来做装置本身的结构改型设计，都能直接提取特征使用，不用再重新测绘基础尺寸。之前做项目时遇到过不少温控器模型只做了外观外壳，没有还原内部安装结构和接线端子的实际位置，导入柜内装配时经常出现端子和线槽干涉、接线空间不足的问题，这款模型在建模时特意把接线端子的突出高度、接线后的线缆弯曲半径预留空间都做了模拟，装配检查时能直接验证布线方案的可行性，减少后期现场安装时的改造成本。另外面板上的品牌标识区域、参数铭牌的粘贴位置也做了平整面处理，没有多余的加强筋凸起，方便后续做定制化的丝印标识粘贴，不会出现铭牌贴不平整、翘边的问题。
