等离子焊接工位1800CFM排风集烟装置

　　在金属加工车间的焊接作业区域，等离子切割、焊接工序产生的含金属氧化物烟尘、高温烟气若不能及时捕集，不仅会造成作业区域能见度下降，长期弥散还会附着在车间电气设备触点、精密加工设备导轨面，引发设备接触不良、导轨磨损加速等问题，同时作业人员长期吸入焊接烟尘也会带来职业健康隐患，这类工位级的局部排风集烟装置，就是针对单工位或小范围焊接作业区设计的烟气捕集设备，相比车间整体顶吸排风系统，工位局部集烟的捕集效率更高，能耗也更低。

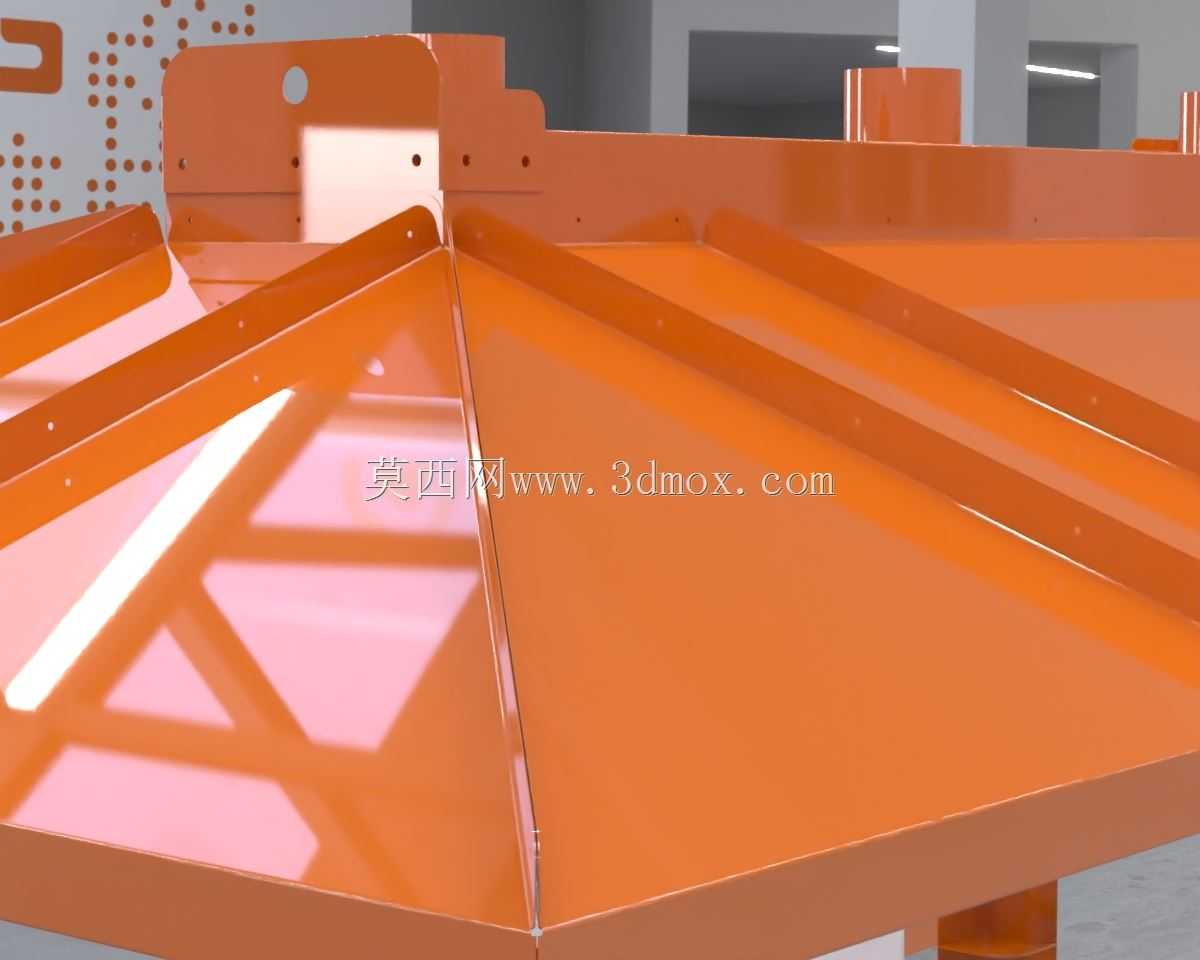

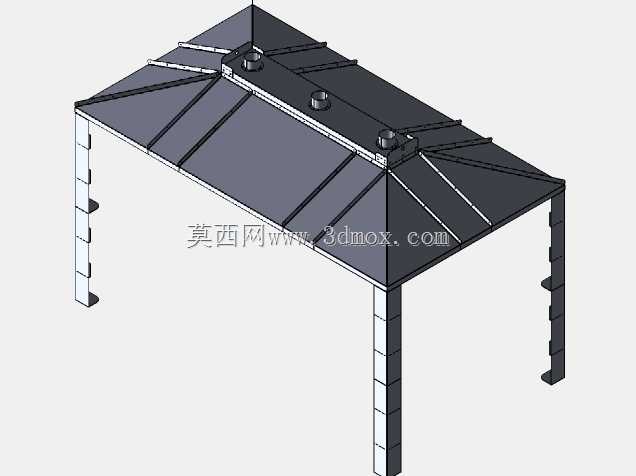

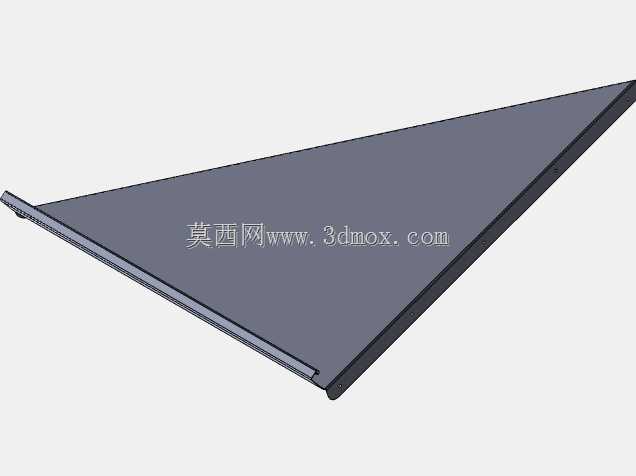

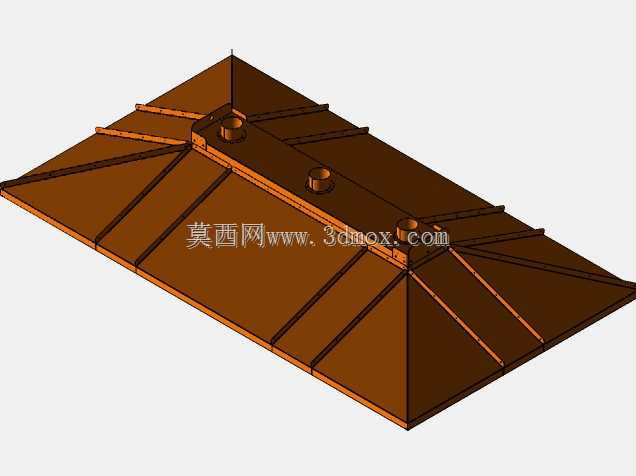

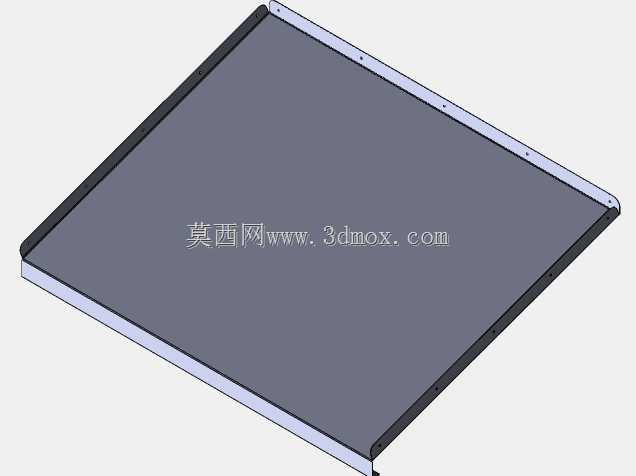

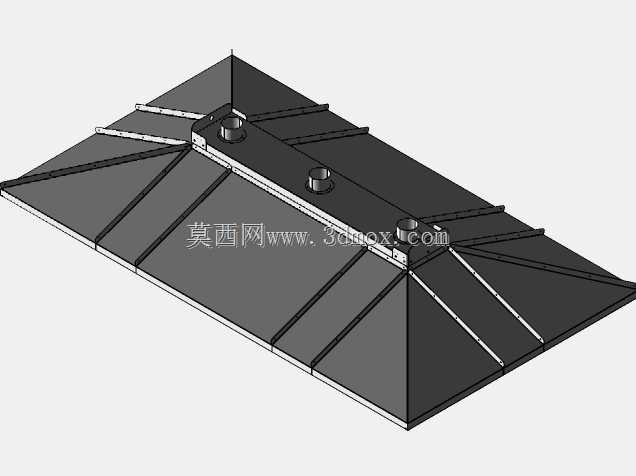

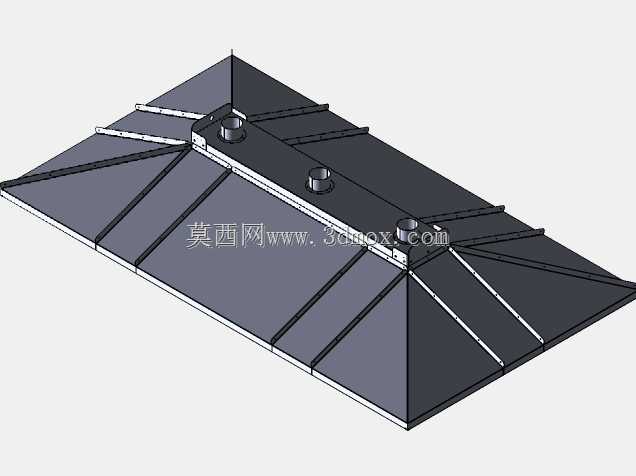

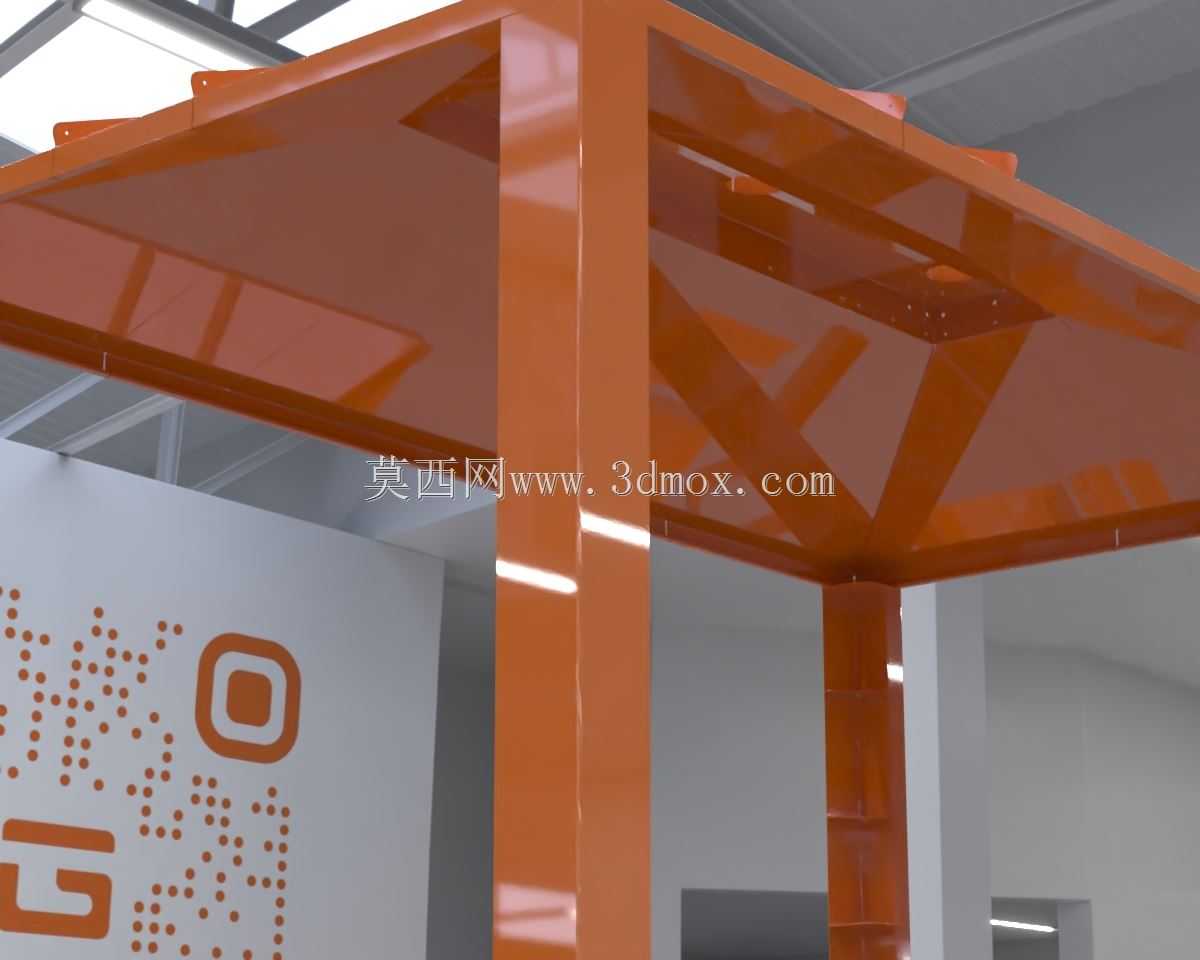

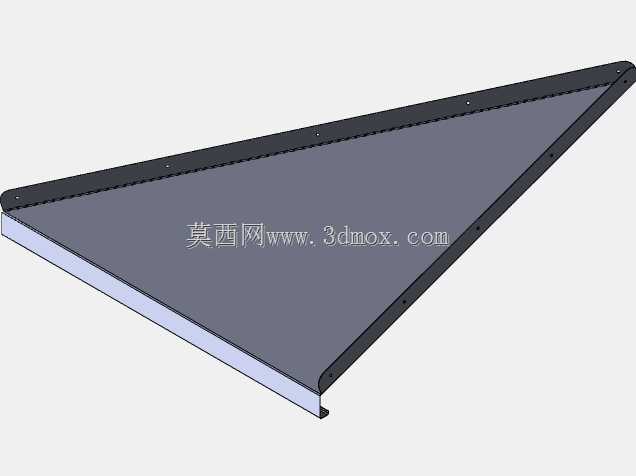

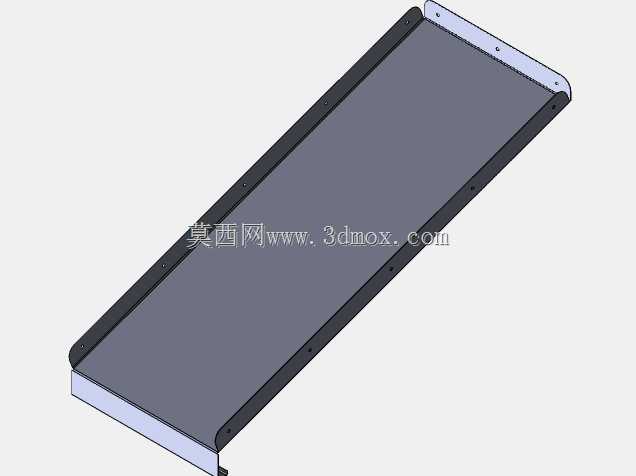

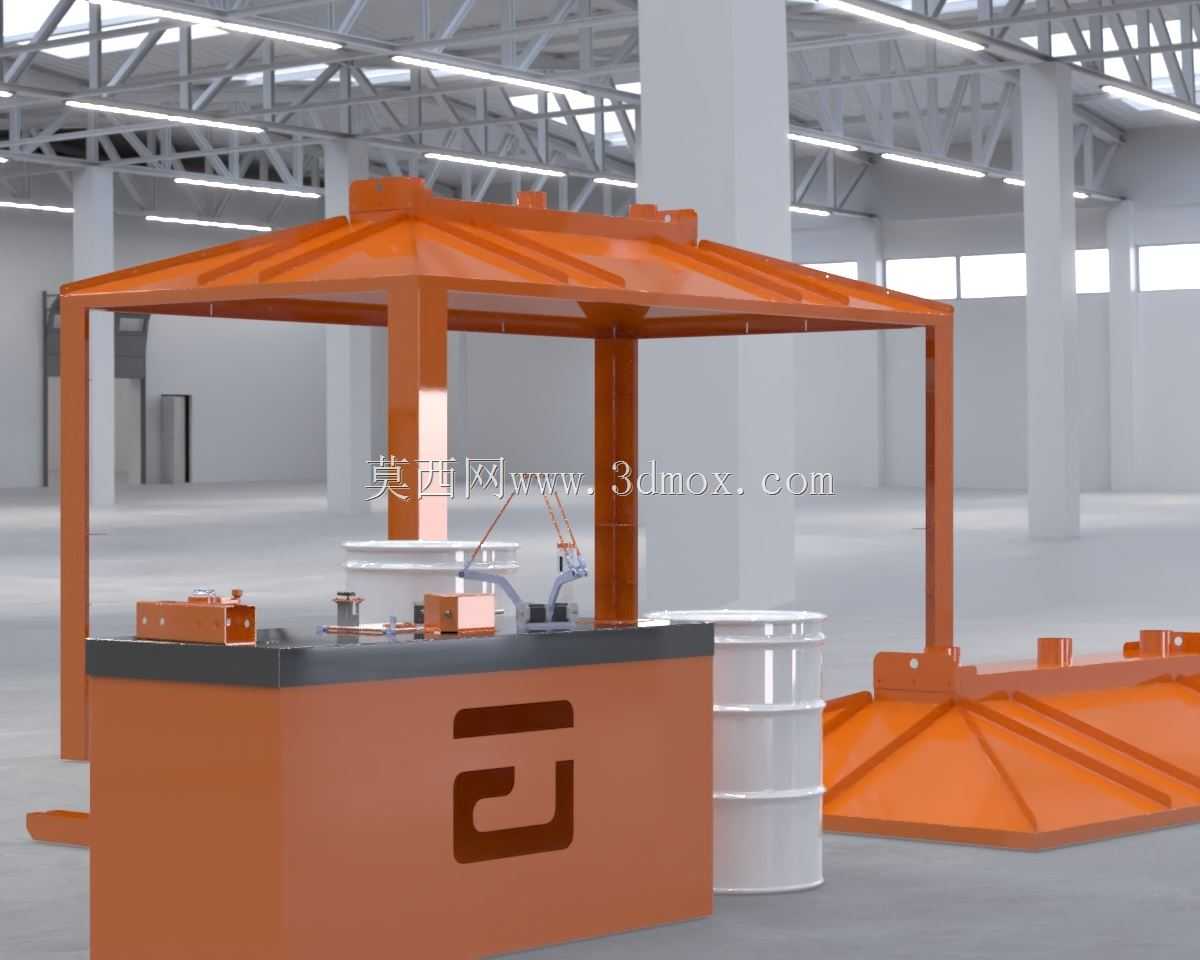

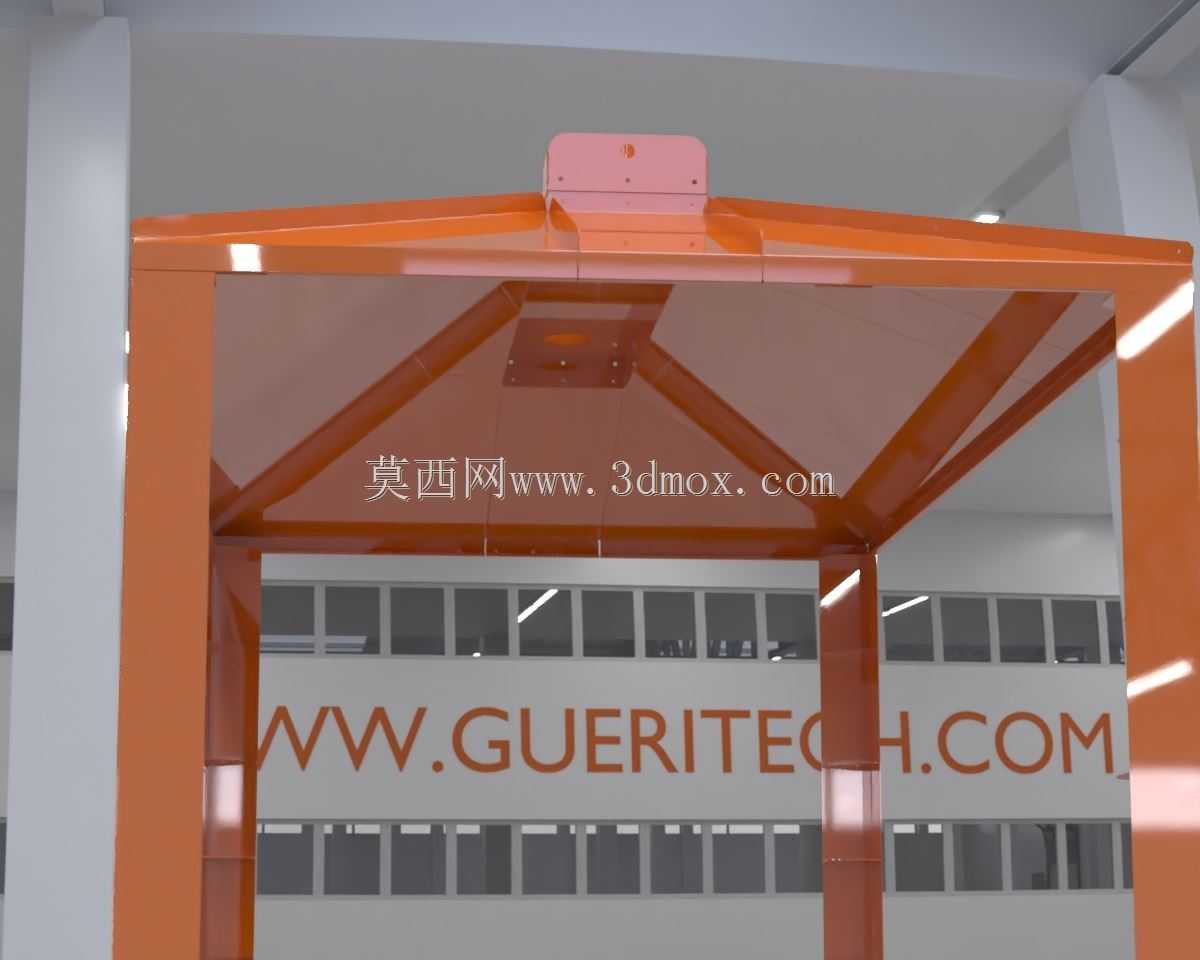

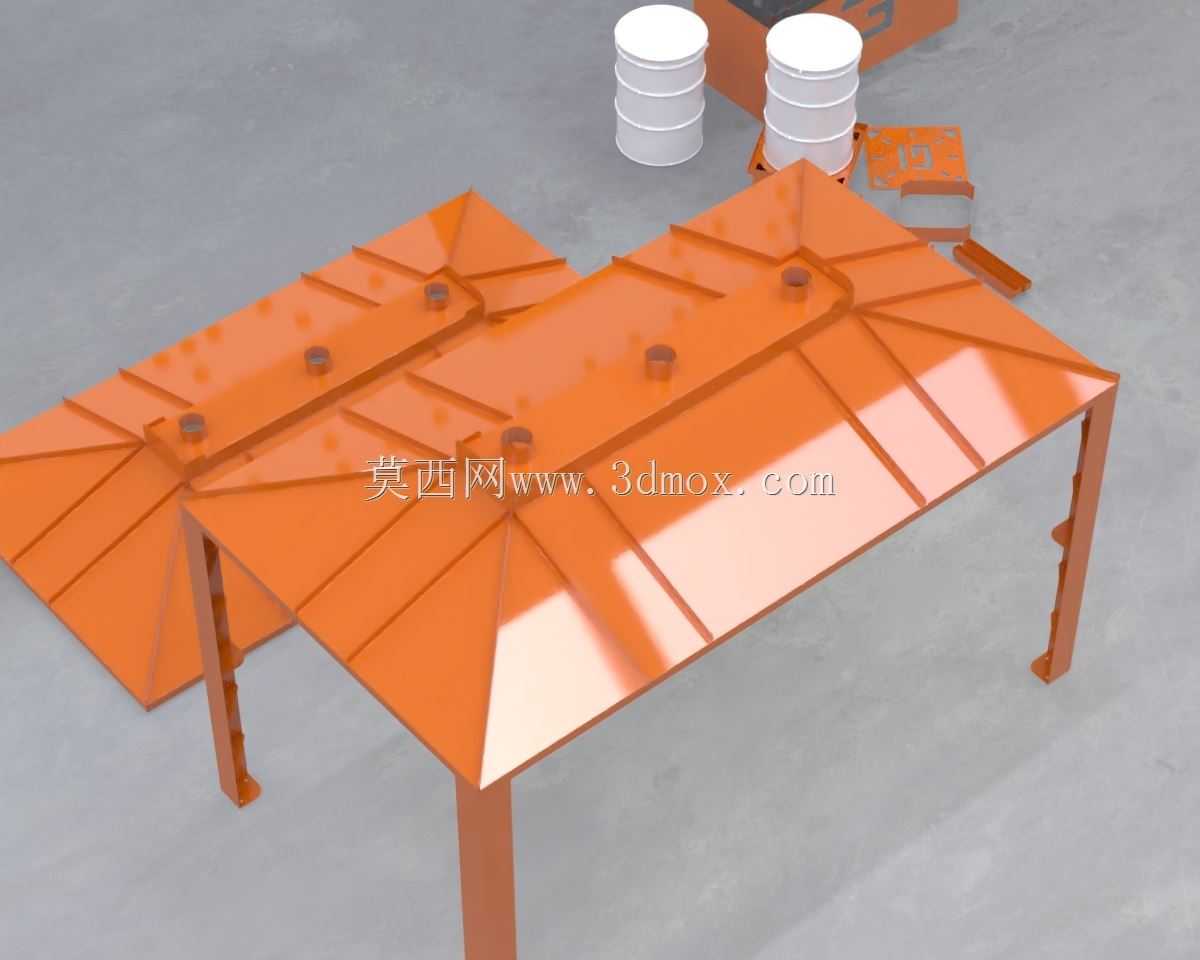

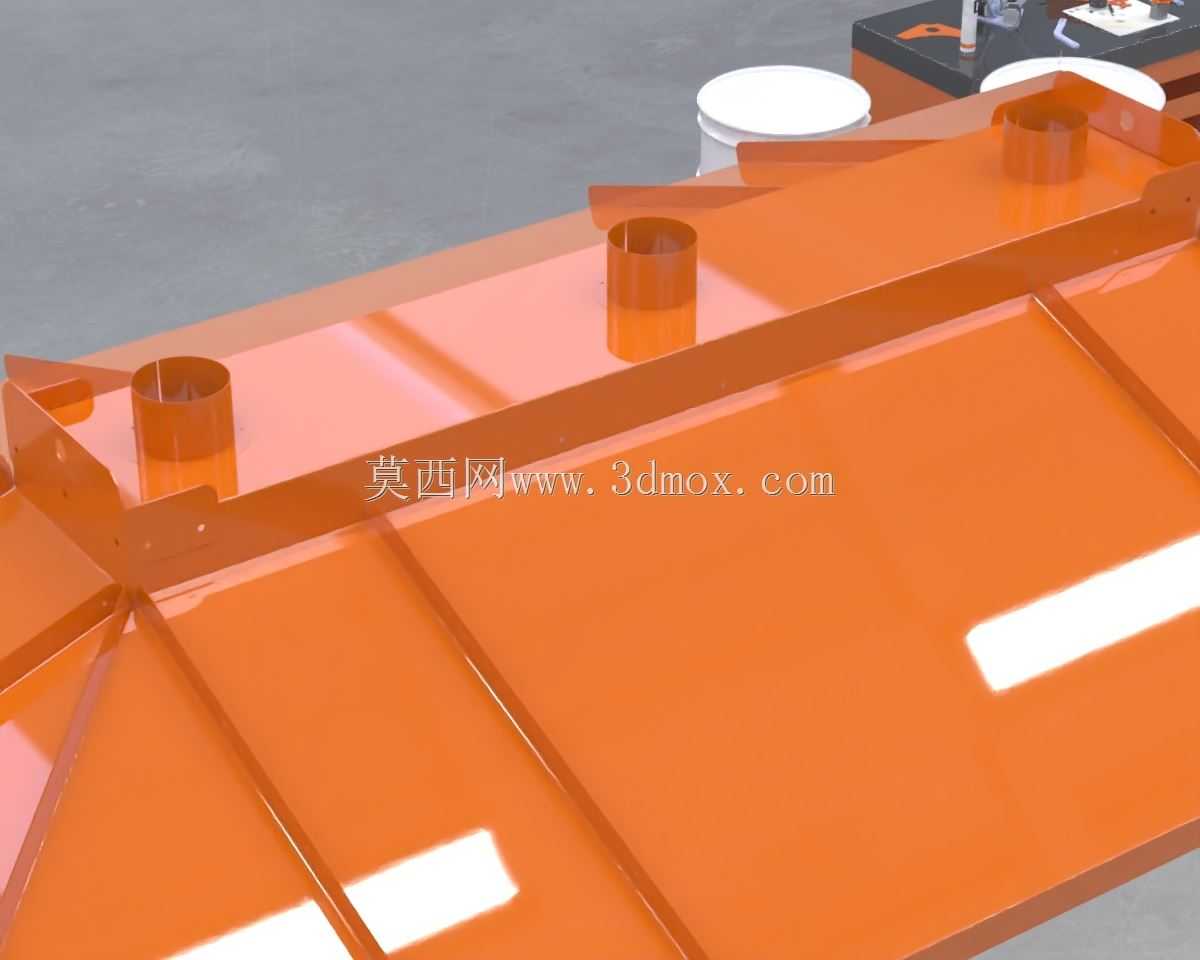

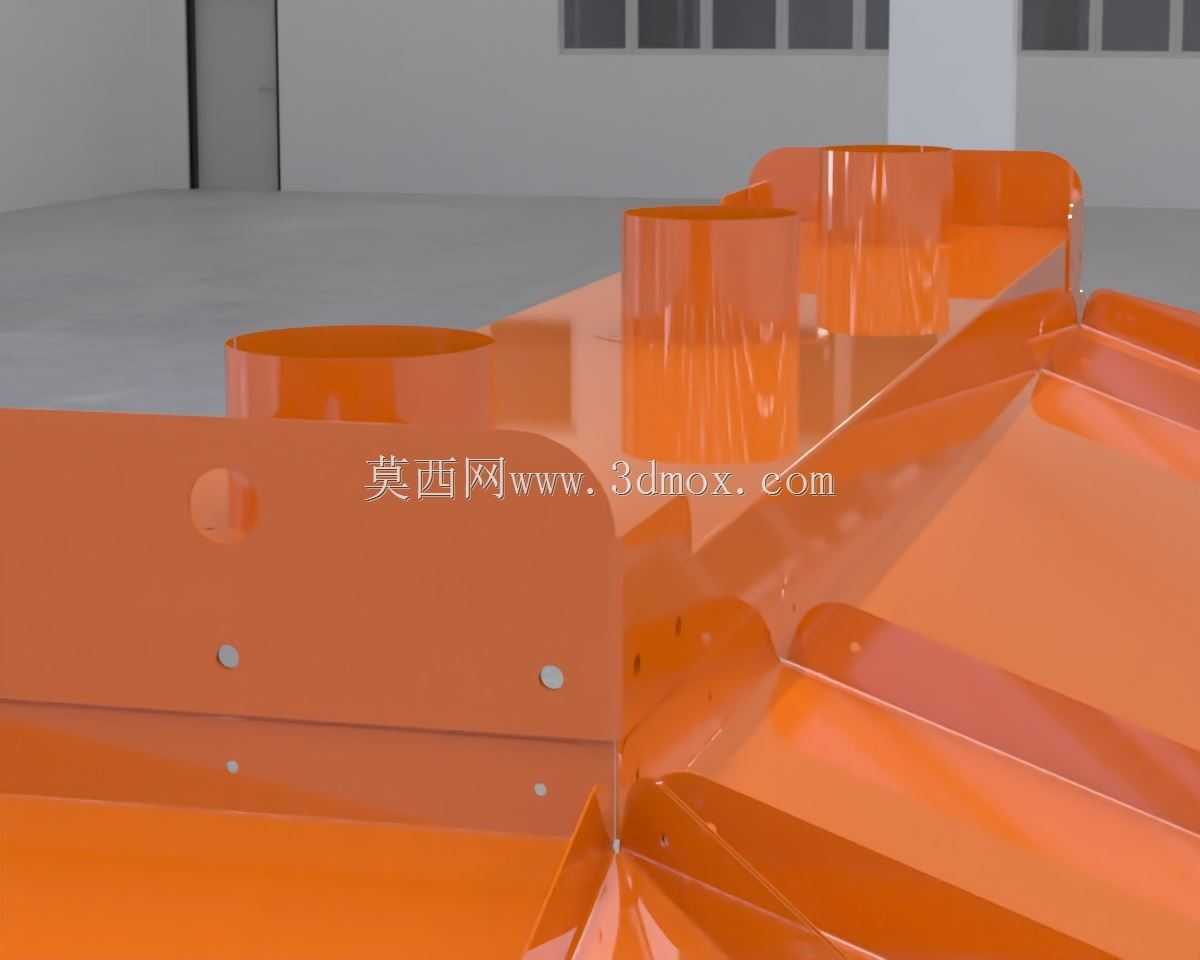

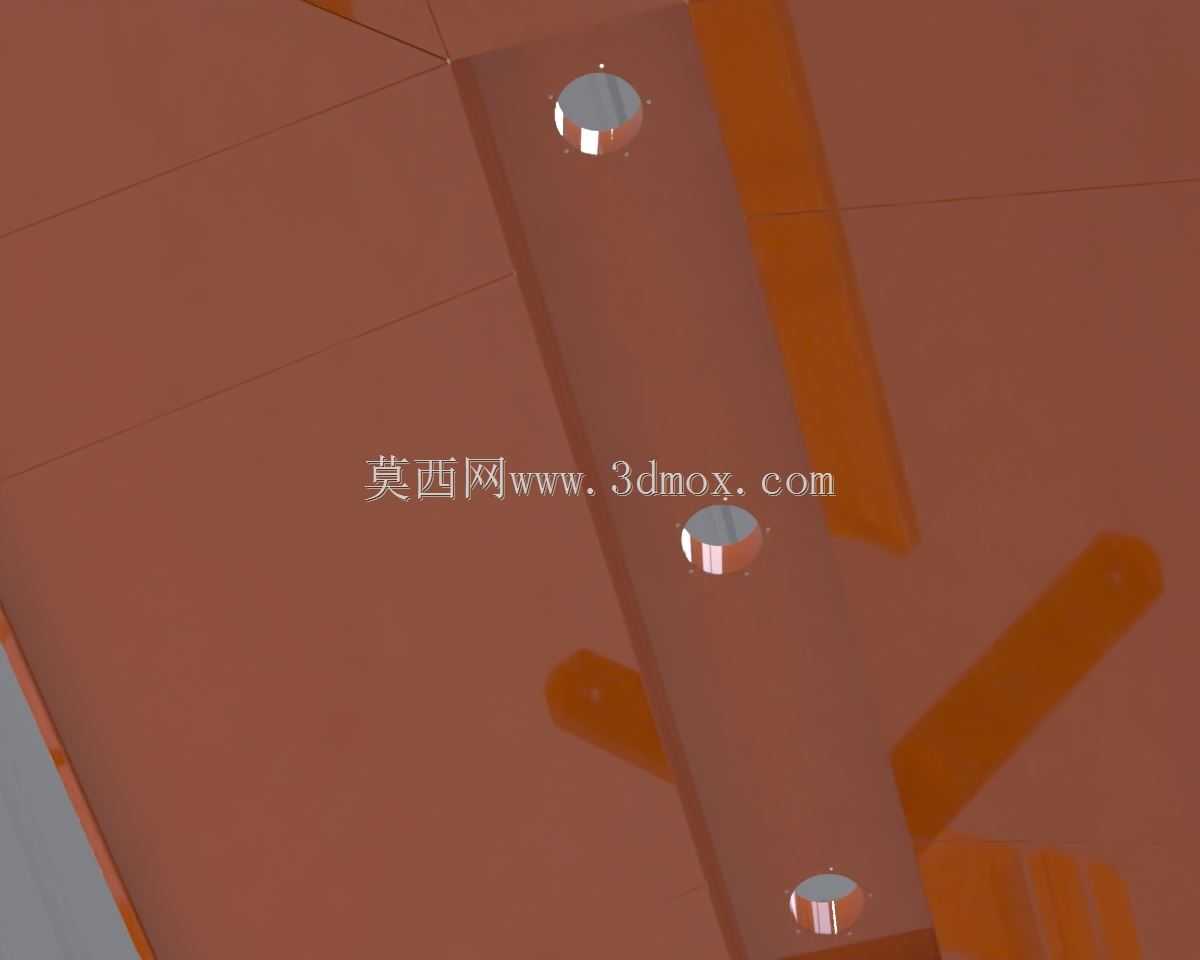

　　这套集烟装置采用顶吸式四面立柱支撑结构，顶部集烟罩采用四坡斜顶设计，这种坡面结构一方面可以引导上升的高温烟气沿坡面汇聚到罩体顶部的排风接口，避免烟气在罩体内形成涡流滞留，另一方面斜顶结构也不容易积灰，日常清理维护时仅需擦拭坡面即可，不会出现平顶结构积尘掉落污染工件的问题。罩体边缘做了外翻的折边结构，折边宽度经过气流组织校核，能够在罩口下方形成稳定的负压捕集区，避免横向穿堂风将烟气吹出捕集范围，针对等离子焊接作业时烟气产生点随焊枪移动的特点，罩体的覆盖范围比常规焊接工作台宽出300mm左右，能够覆盖焊枪在工作台面上的全行程移动范围，不需要额外加装随动吸臂。

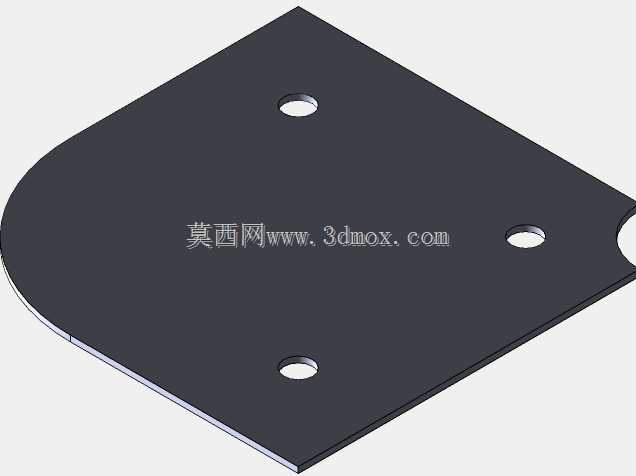

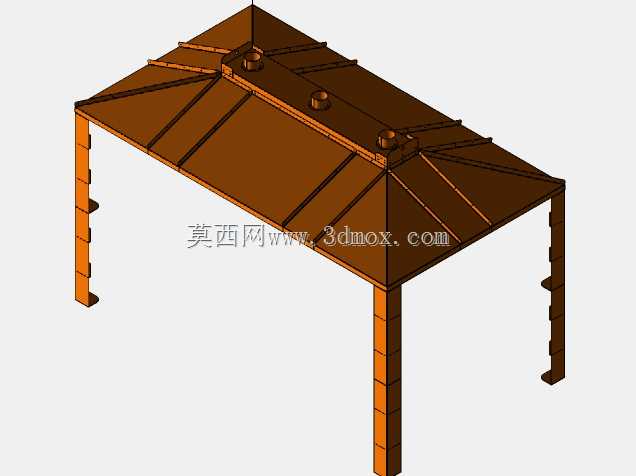

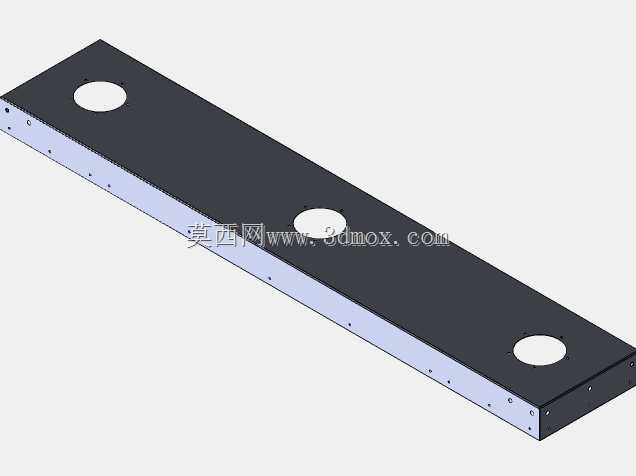

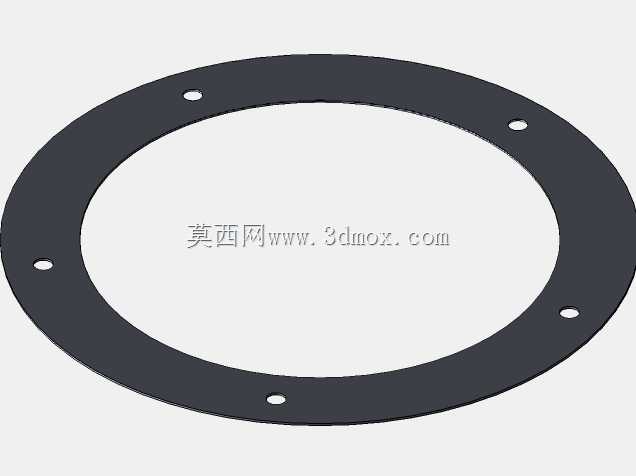

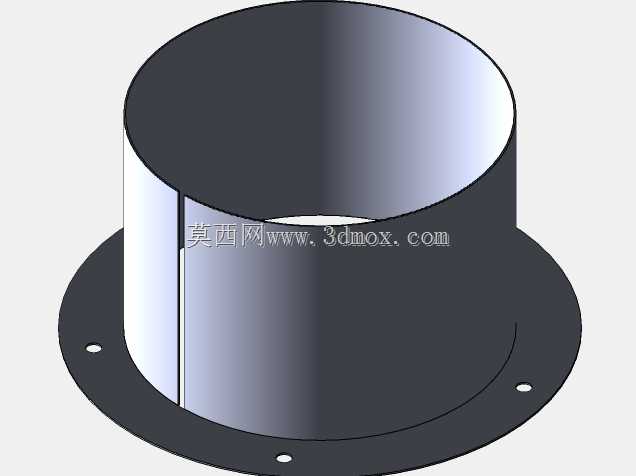

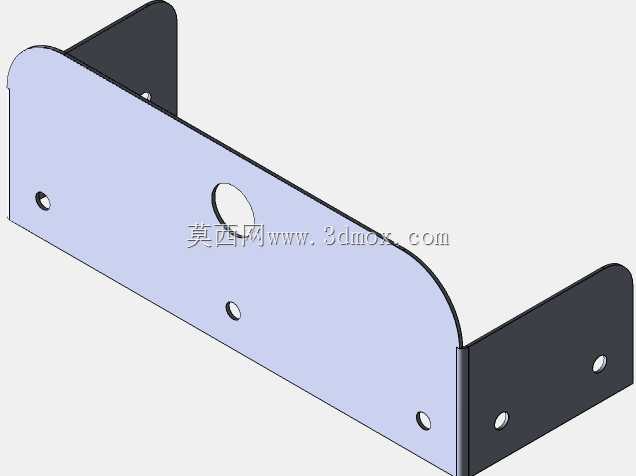

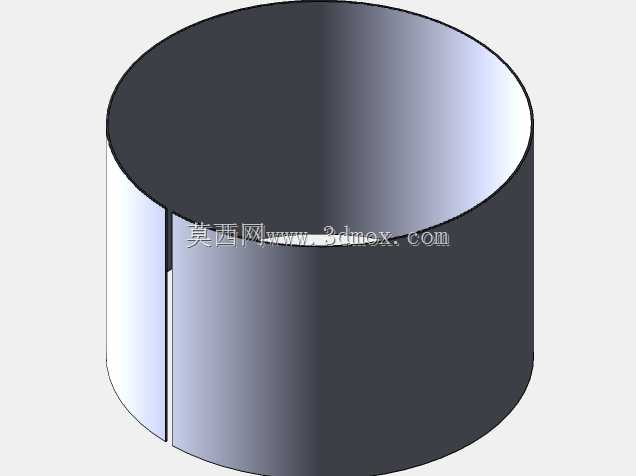

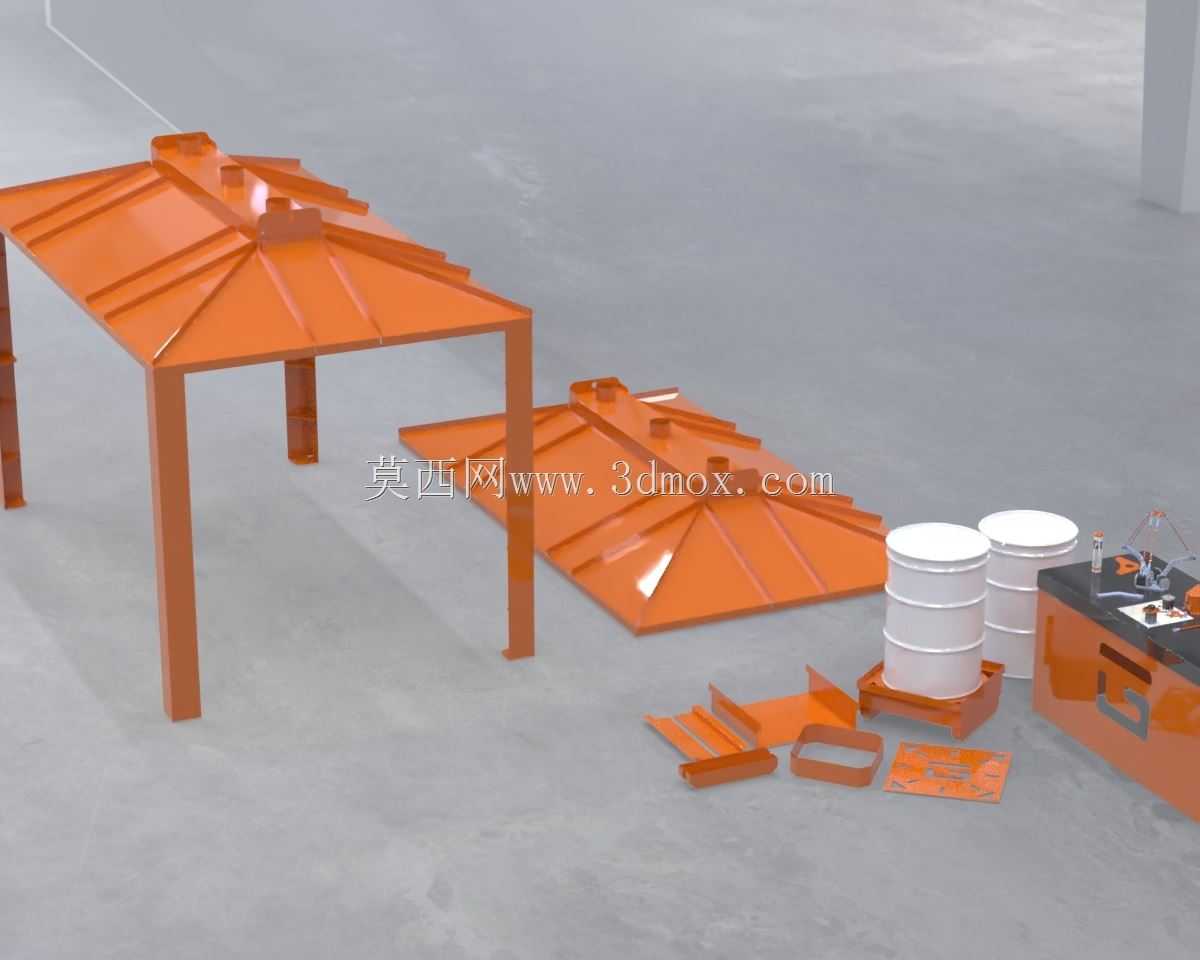

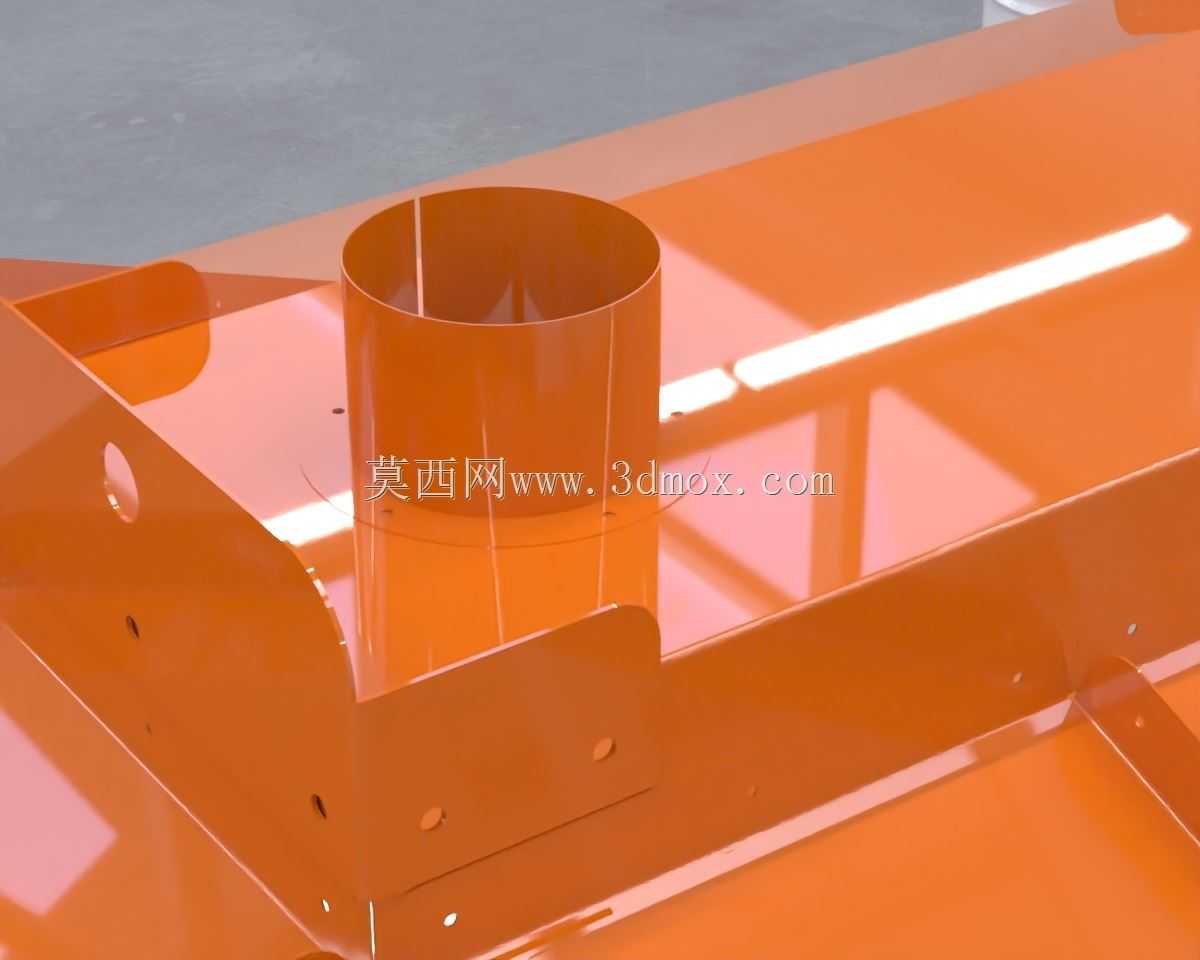

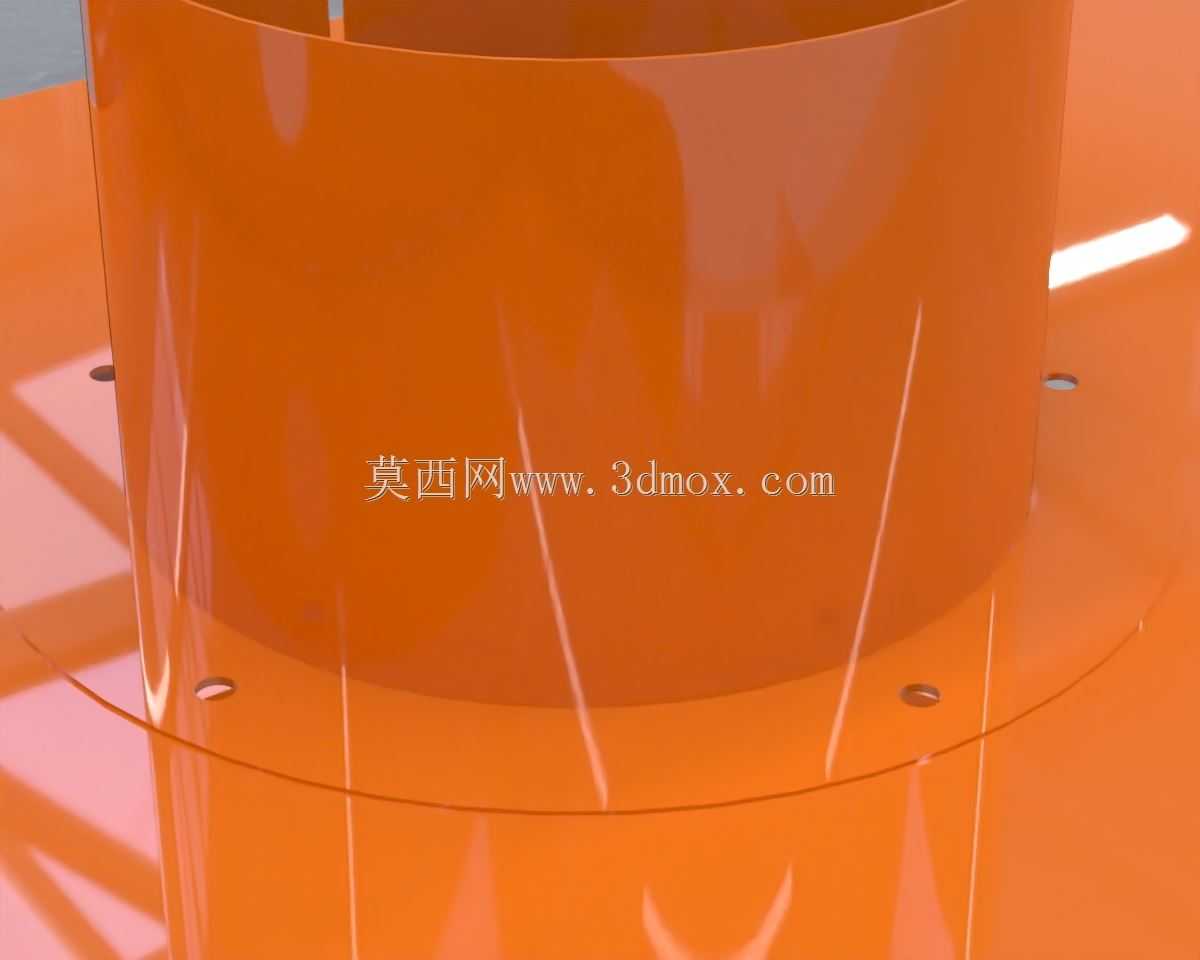

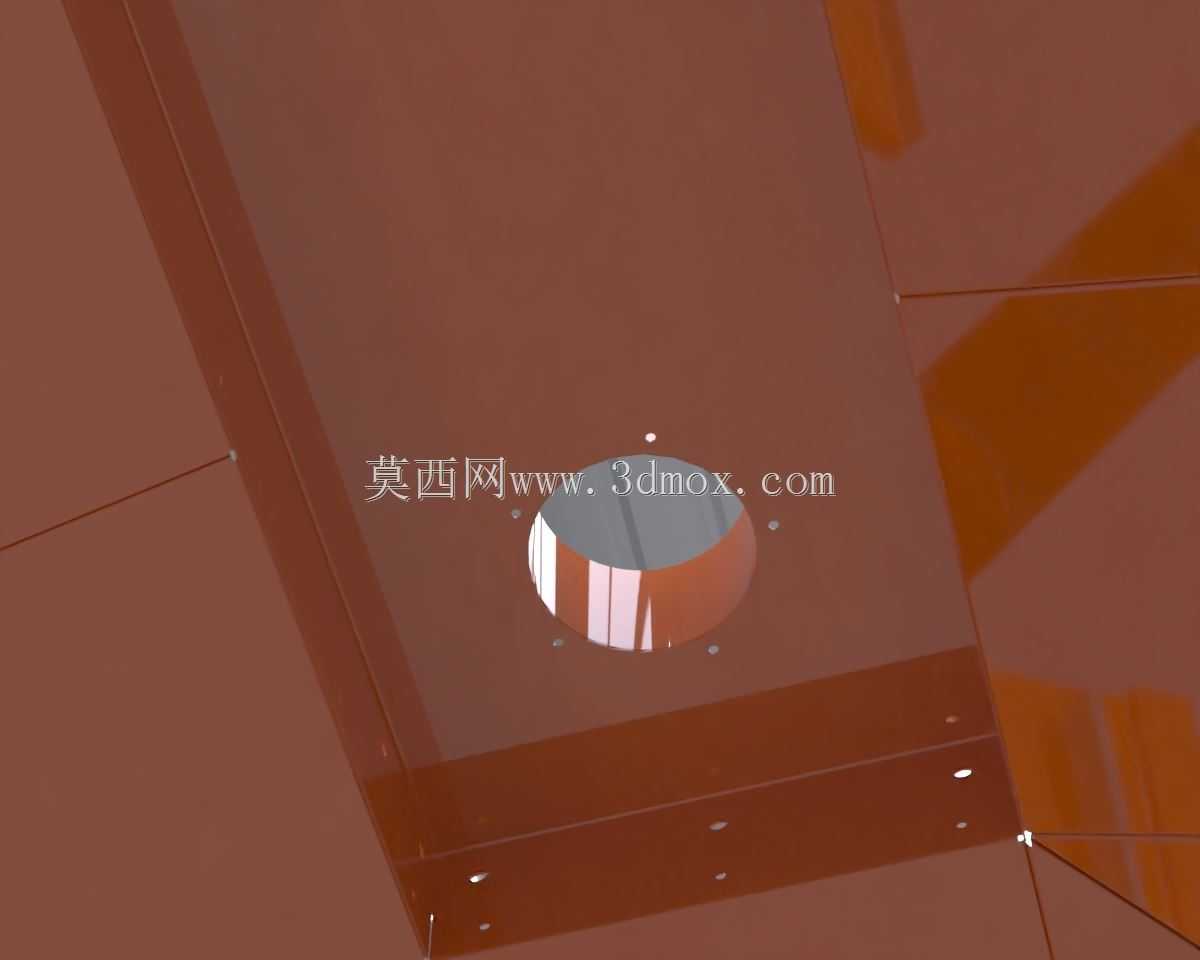

　　装置的四根支撑立柱采用矩形型钢制作，立柱底部带有安装法兰盘，法兰盘上预留了膨胀螺栓安装孔，安装时可以直接通过膨胀螺栓固定在车间地面或者工作台的台架上，不需要额外做复杂的基础固定，立柱与顶部罩体之间采用螺栓连接，运输时可以拆分打包，进场后仅需普通扳手即可完成组装，不需要焊接作业，适合小型加工车间自行安装调试。罩体顶部预留了标准的排风管道接口，接口尺寸匹配1800CFM风量对应的管道直径，用户可以直接对接车间的集中除尘风管，也可以配套小型滤筒除尘器单独使用，接口处带有翻边结构，安装风管时可以通过卡箍快速固定，密封性能满足除尘系统的漏风率要求。

　　从设计逻辑上看，这套装置没有采用复杂的电动调节、风门切换结构，整体为纯机械结构，没有易损的电气元件，在焊接工位的高温、飞溅火花环境下使用寿命更长，日常几乎不需要维护。罩体的材质选用厚度2mm的冷轧钢板制作，表面做了耐高温橙色喷塑处理，一方面橙色属于车间内的高可见度安全色，能够提醒作业人员注意工位边界，避免吊装工件时碰撞罩体，另一方面喷塑层能够耐受焊接飞溅的火星灼烧，不会出现普通油漆遇高温起皮脱落的问题。

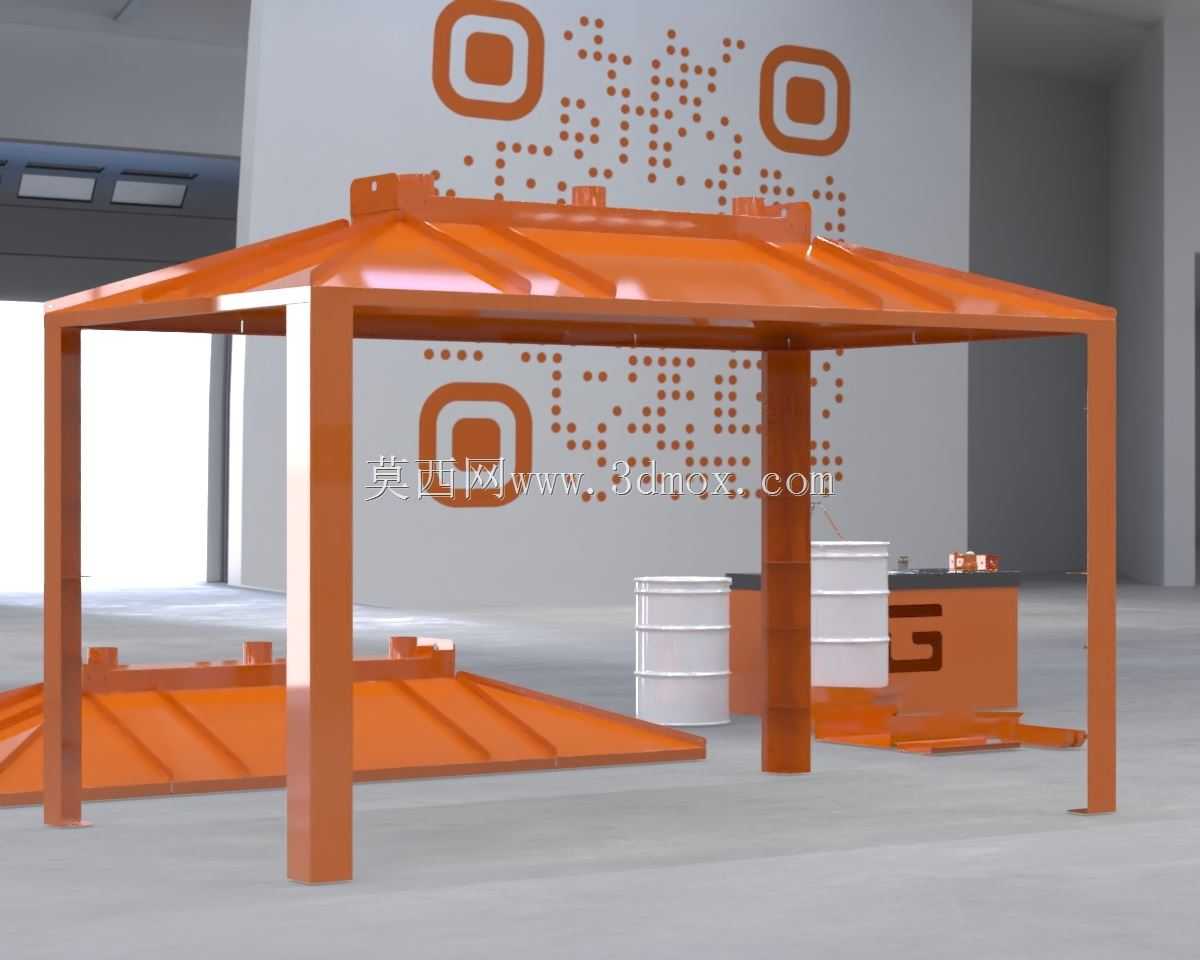

　　在安装边界上，这套装置的立柱跨距适配常规的1.8m×2.4m焊接工作台，罩体底部距离工作台面的安装高度建议保持在1.8m-2.1m之间，这个高度既不会影响焊工作业时的操作空间，也不会因为罩体过高导致烟气捕集效率下降，安装时需要保证罩体水平度偏差不超过5mm，避免坡面积灰向一侧倾斜滑落。装置的侧面没有设置围挡结构，属于开式集烟罩，作业人员可以从四个方向靠近工作台，方便上下料、翻转大型焊接工件，相比带围挡的密闭通风柜，开式结构的操作便利性更强，适合重型工件的焊接加工作业。

　　在实际使用场景中，这套装置除了用于等离子焊接工位，也可以适配氩弧焊、二保焊等常规焊接工序的烟气捕集，甚至可以用于小型打磨工位的粉尘收集，1800CFM的排风量能够在罩口下方形成0.5m/s左右的控制风速，这个风速刚好能够捕捉焊接产生的高温上升烟气，不会因为风速过大把焊接保护气体吸走影响焊接质量，也不会因为风速不足导致烟气逃逸。罩体下方还预留了可选装的照明灯具安装位，用户可以根据需要在罩体底部加装防爆LED照明灯，为焊接作业提供充足的照明，不需要额外在工位旁架设落地灯，节省作业区域的空间。

　　从结构强度上看，四根立柱的选型经过承重校核，除了支撑顶部罩体本身的重量，还可以承受排风管道的局部重量，以及偶尔的轻微碰撞载荷，不会出现立柱变形、罩体倾斜的问题，立柱内侧预留了走线槽，可以将照明线路、除尘设备的控制线路隐藏在立柱内部，避免线路外露被焊接飞溅烫坏，整体外观整洁，也减少了线路老化带来的安全隐患。
