自移动滚轮式素描绘制机器人结构设计

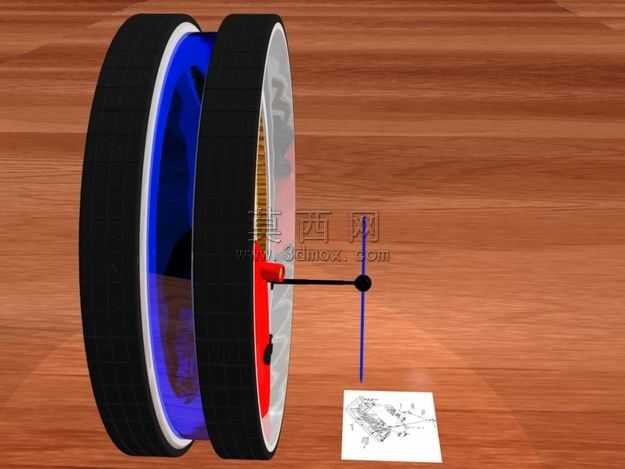

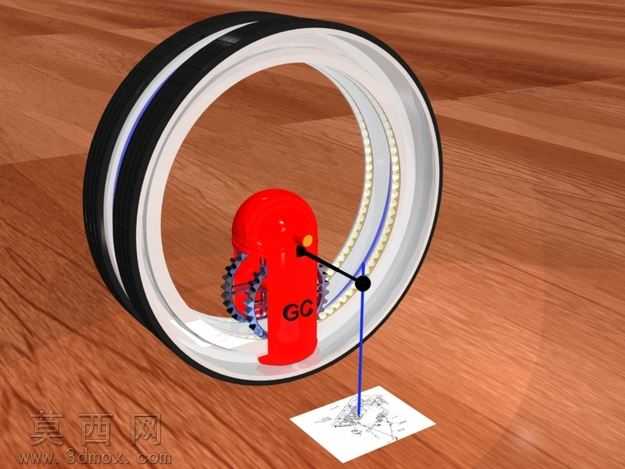

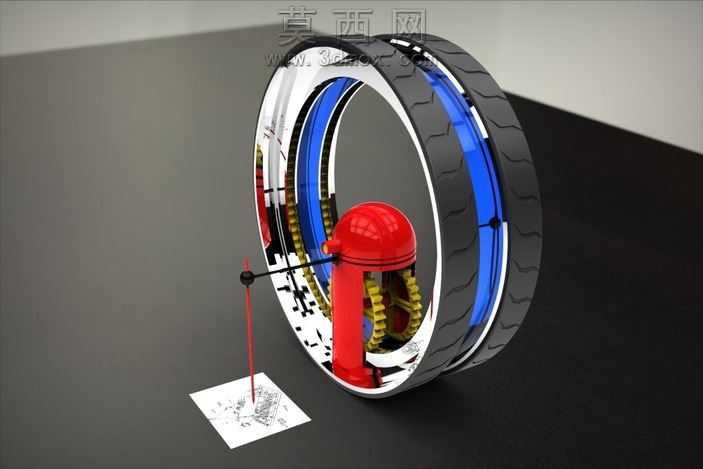

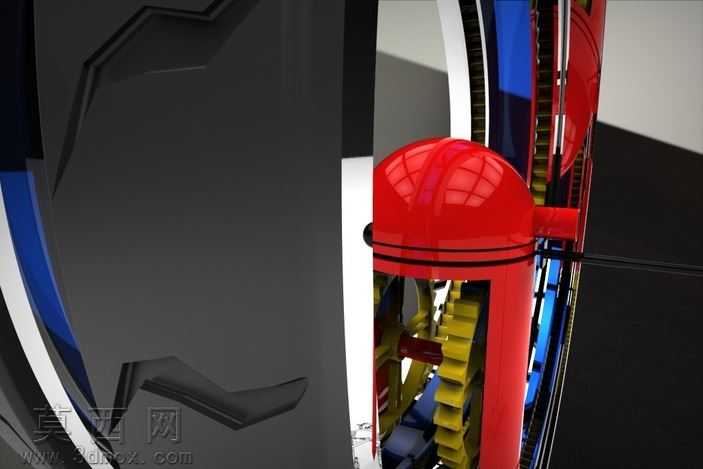

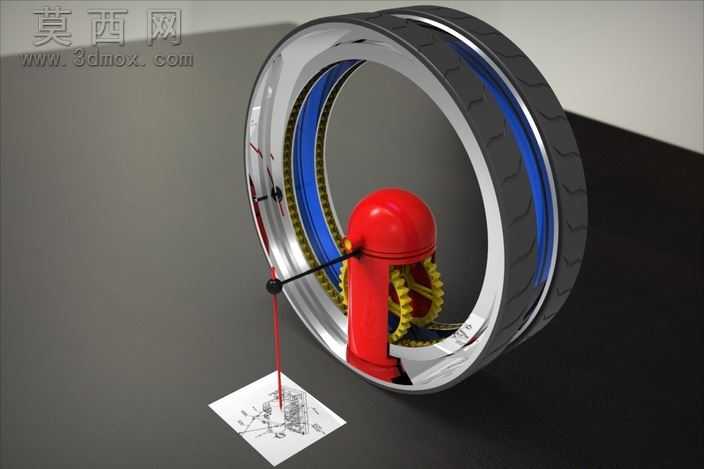

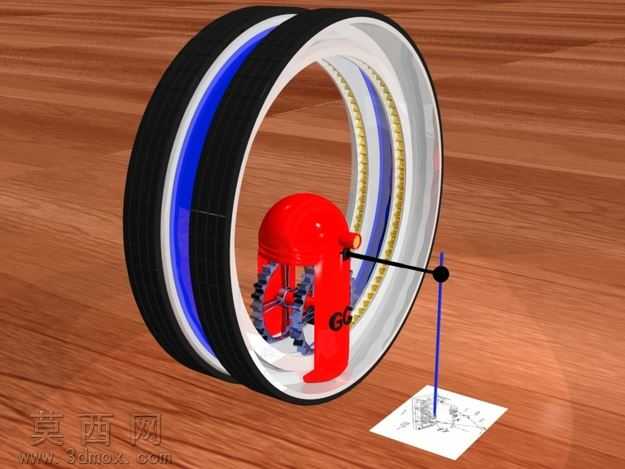

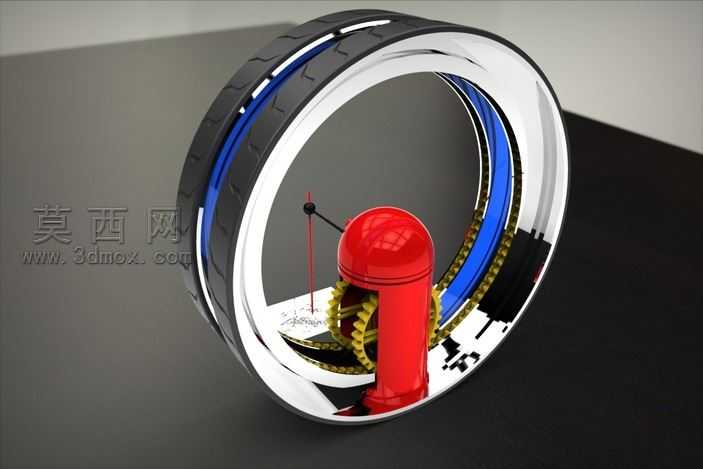

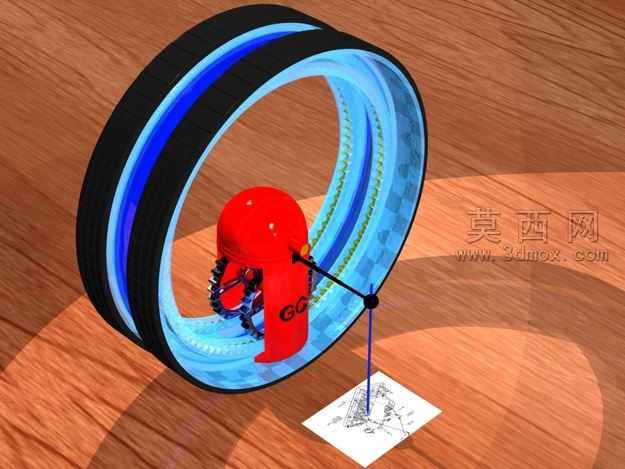

该作品为一款创意型自移动滚轮绘图装置，整体采用环形滚轮作为主体移动载体，在三维建模阶段首先完成核心环形轮体的参数化构建，轮体外层模拟橡胶轮胎的防滑纹理结构，内层嵌套蓝色环形装饰与传动限位结构，轮体内部预留传动齿轮组、动力组件的安装空间，保证整体结构的紧凑性与运行稳定性。建模过程中对红色绘图执行机构做了精细化结构处理，顶部的球形端盖做了圆润曲面过渡，下部的支撑立柱与轮体内部的齿轮传动组做了精准的装配约束，绘图笔的夹持结构设计为可微调式，能够适配不同粗细的绘图笔具，前端的定位指针与绘图笔尖保持同轴度，保证绘图轨迹的精准度。轮体内部的黄色传动齿轮组采用渐开线齿形建模，齿轮间的啮合间隙经过参数校核，保证动力传输过程中无卡滞、传动比精准，动力模块内置在轮体中空区域，通过齿轮副带动整个环形轮体做滚动行进，配合绘图笔的升降动作完成纸面的素描轨迹绘制。材质渲染阶段，轮体外层轮胎采用哑光黑色橡胶材质，添加细微的颗粒质感模拟真实轮胎的触感，内层蓝色环带采用半透明亮面塑料材质，通过环境光反射体现通透的科技感，红色执行机构采用亮面烤漆金属材质，添加细微的反光高光提升质感，内部齿轮采用哑光黄铜金属材质，做轻微的做旧处理体现机械结构的厚重感，底部的绘图纸张采用哑光白色纸质材质，添加细微的纤维纹理提升真实感，地面采用深灰色哑光磨砂材质，通过柔和的阴影投射突出装置的立体结构。设计思路上打破了传统绘图机器人固定基座的结构形式，采用滚轮自移动的行进方式，无需额外的导轨或移动平台即可在平面纸张上完成自主绘图作业，整体结构将动力、传动、执行机构全部集成在环形轮体内部，最大化缩减了装置的整体体积，绘图过程中通过轮体的滚动位移配合绘图笔的垂直进给，能够实现连续的素描线条绘制，可完成预设图案的自主输出，兼具创意性与机械结构的实用性，建模过程中所有运动部件都做了运动仿真校核，保证各机构在运行过程中无干涉，装配关系符合实际机械加工的工艺要求。
