Fab型椎间盘式弹性联轴器三维结构设计

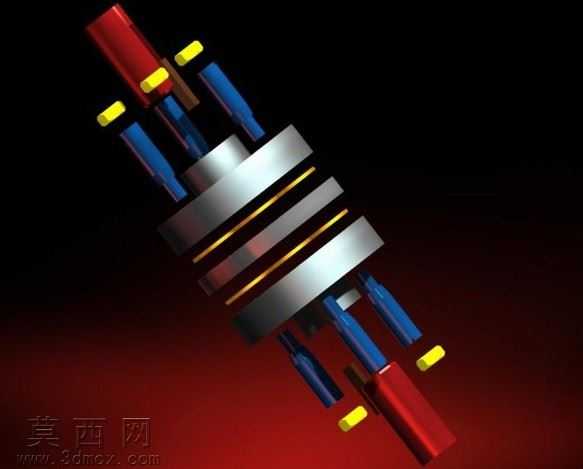

本作品为Fab型椎间盘弹性联轴器的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自上而下的装配设计思路，先完成整体传动参数的匹配计算，再拆分各个零部件进行独立建模后完成装配约束。模型主体包含左右两个半联轴器、中间弹性椎间盘、连接销钉、锁紧定位组件几个核心部分，半联轴器部分采用金属材质渲染，表面做了哑光金属质感处理，还原了钢材加工后的细腻金属光泽，轴孔部分做了倒角细节处理，键槽结构严格按照机械传动标准尺寸设计，保证和传动轴的配合精度。中间的弹性椎间盘部分采用高弹性聚氨酯类材质的渲染效果，表面做了半透明的哑光质感处理，椎间盘上的弧形开槽结构是设计的核心，这类开槽可以在传动过程中吸收两轴之间的径向、角向以及轴向偏差，同时具备良好的缓冲减震能力，能够有效降低传动过程中的冲击载荷，保护动力端和负载端的核心零部件。连接销钉部分采用高亮金属材质渲染，和半联轴器上的销孔做了过盈配合的装配约束，销钉端部做了圆弧过渡处理，避免应力集中问题。渲染阶段采用了深色渐变背景配合暖色调打光，主光源从侧上方照射，突出联轴器的立体结构和不同材质的质感差异，辅助光源补光消除暗部死黑，让各个零部件的轮廓和结构细节清晰可见。整个模型的装配关系完全还原实际产品的装配逻辑，各个活动部件的配合间隙都按照实际公差要求做了预留，既可以用于机械设计教学中的联轴器结构演示，也可以作为非标传动系统设计时的选型参考模型，弹性椎间盘的结构设计也可以为同类柔性传动部件的设计提供结构思路参考，帮助设计人员理解柔性联轴器的偏差补偿原理和减震缓冲的实现方式。
