多片叠加式钢板弹簧悬架弹性构件

　　在商用车、非道路工程车辆以及部分重载乘用车的悬架系统中，钢板弹簧是承担载荷传递、冲击缓冲与振动衰减的核心弹性构件，本次呈现的多片叠加式板簧结构，是目前商用车底盘应用最广泛的弹性元件构型。从实际装车场景来看，这类板簧通常布置在车架与车桥之间，两端卷耳结构分别通过销轴与车架上的吊耳支架连接，中部通过U型螺栓紧固在车桥的安装座上，当车辆行驶经过颠簸路面时，车轮受到的垂直方向冲击会传递到板簧组，通过各片钢板之间的相对滑动产生摩擦阻尼，配合减震器将冲击能量耗散，避免刚性冲击直接传递到车架与货厢，保障行驶过程中货载的稳定性与驾乘人员的舒适性。

　　从设计思路层面拆解，该板簧采用不等长叠片组合的构型，最长的主片两端加工为卷耳结构，承担主要的连接与导向作用，其余各片长度逐次递减，从主片到最短片的曲率半径逐片调整，组装后通过中心螺栓与簧夹紧固，形成近似等强度梁的受力结构——这种设计的核心逻辑是让板簧在承受垂直载荷时，各片的应力分布尽可能均匀，避免单片应力集中导致的断裂失效，同时叠片结构相比单片钢板具备更高的承载冗余，即便某一片出现疲劳裂纹，剩余片体仍能临时承担载荷，降低行驶过程中突发失效的风险。

　　实际工程应用中，这类板簧的安装边界有明确的约束要求：两端卷耳的同轴度公差需控制在0.2mm以内，避免安装后出现附加扭转应力；中部U型螺栓的安装跨距需要匹配车桥座的宽度，通常跨距偏差不能超过1mm，否则会导致板簧工作时出现侧向偏移，加剧片间的异常磨损；板簧组装后的自由弧高需要根据车型的额定载荷匹配，空载状态下弧高通常在80-120mm区间，满载状态下弧高压缩量控制在30-50mm，保证悬架具备足够的缓冲行程，不会出现刚性撞击限位块的情况。

　　从功能特性来看，该叠片式板簧除了承担垂直方向的缓冲作用外，还兼具导向传力的功能，车辆加速、制动时产生的纵向力，以及转向时产生的侧向力，都可以通过板簧本体传递到车架，不需要额外设置独立的导向杆件，能够有效简化底盘悬架的结构，降低整车的制造成本与后期维护难度。片间的摩擦阻尼是这类板簧的特有属性，在设计时会根据车型的阻尼需求，在片间涂抹润滑脂或者加装减磨垫片，调整片间的摩擦系数，避免摩擦过大导致悬架过硬，或者摩擦过小导致振动衰减不足的问题。

　　外形尺寸层面，这类板簧的总长度通常根据车型的轴距与悬架行程确定，轻卡车型常用的板簧伸直长度在1200-1500mm区间，重卡车型的板簧伸直长度可达到1800-2200mm，片数根据额定载荷调整，轻卡通常为6-10片，重卡重载版本可达到12-16片，单片钢板的厚度从6mm到16mm不等，宽度通常为63mm、75mm、90mm三个主流规格，匹配不同吨位的载荷需求。卷耳的内径通常匹配20mm、25mm、30mm直径的销轴，卷耳内部会加装橡胶衬套，缓冲销轴与卷耳之间的冲击，同时降低行驶过程中的噪音传递。

　　在实际选型匹配过程中，需要重点校核板簧的刚度特性，刚度值偏大会导致车辆在空载状态下颠簸感强烈，刚度值偏小则会导致满载状态下板簧变形量过大，容易撞击缓冲块，甚至出现板簧反向弯曲的失效情况。同时需要校核板簧的极限行程，当车轮跳动到上极限位置时，板簧的最大弯曲应力不能超过材料的屈服极限，通常板簧采用60Si2Mn弹簧钢制作，热处理后的硬度控制在HRC40-47，保证具备足够的弹性与疲劳强度，能够承受百万次以上的交变载荷循环。

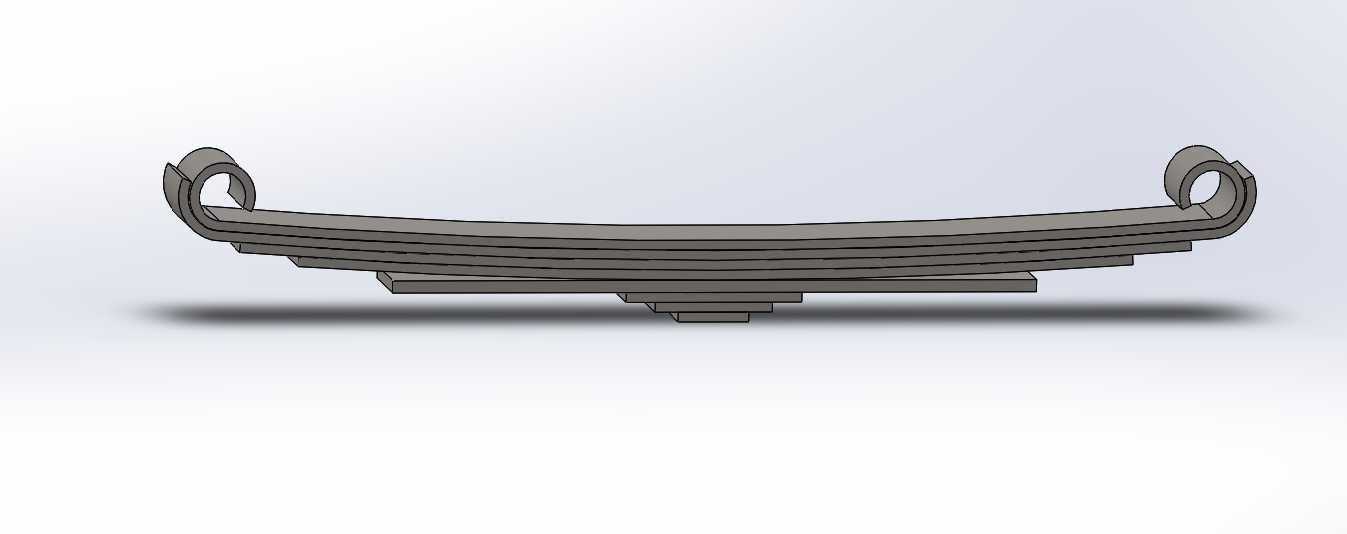

　　从建模细节来看，该模型还原了叠片板簧的核心结构特征，包括主片两端的卷耳结构、各片之间的叠放间隙、中部的中心螺栓凸台、以及固定各片防止错位的簧夹结构，建模过程中对各片的曲率进行了逐片匹配，还原了组装后板簧的自由弧高状态，能够直接用于底盘悬架的装配干涉校核、运动仿真分析，也可以作为教学演示模型，帮助初学者理解钢板弹簧的工作原理与结构组成。在进行整车装配仿真时，可以将该模型导入到整车装配环境中，添加卷耳与吊耳的旋转副、中部与车桥的固定副，设置板簧的刚度参数，即可模拟车辆行驶过程中板簧的变形与受力情况，为悬架系统的匹配调校提供直观的三维参考。
