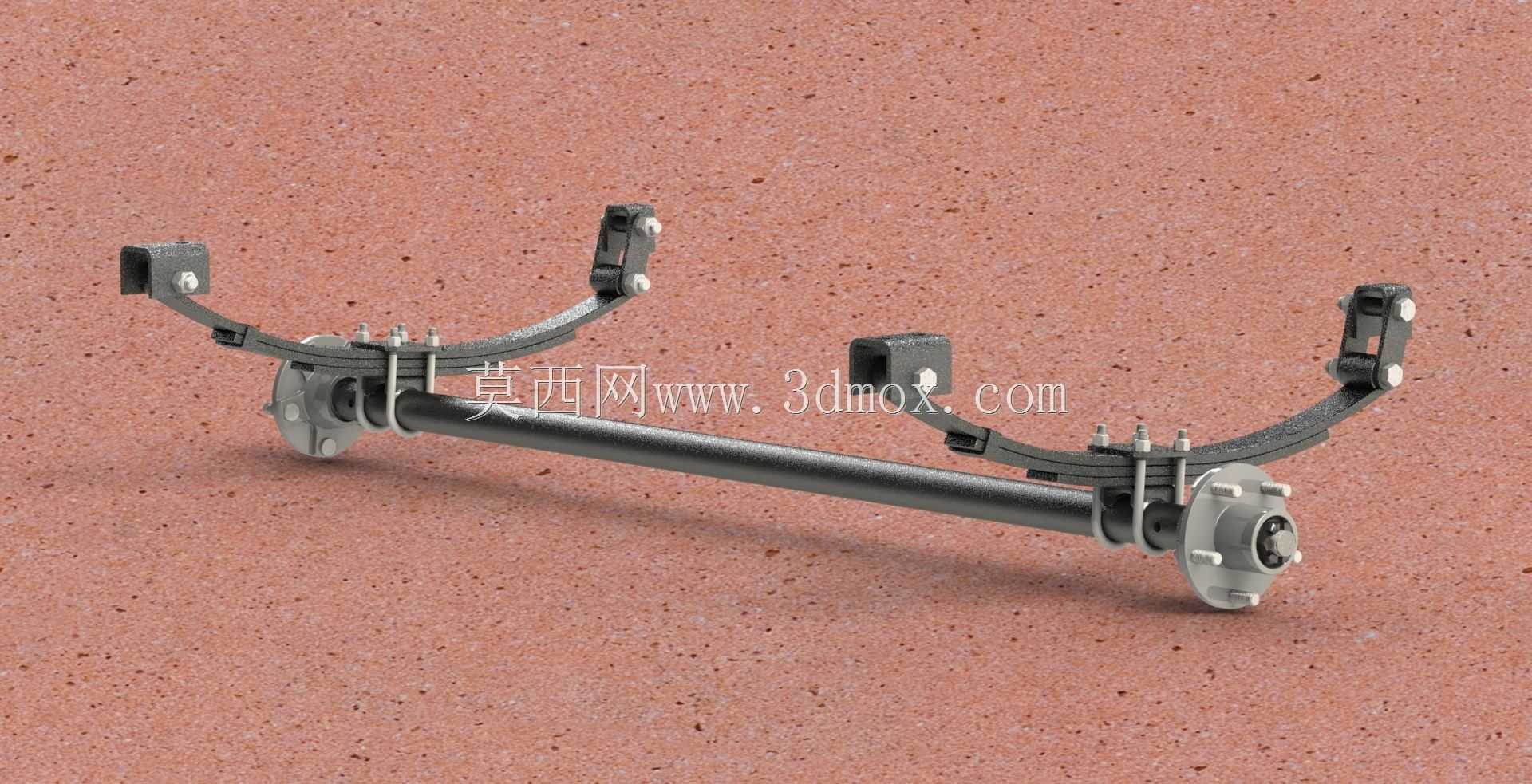

1875磅容量拖车钢板弹簧轴套件结构

　　在轻型拖挂类运载设备的行走系统设计中，承载轴与弹性悬挂的集成结构直接决定了整车载荷适配性、行驶平顺性与长期使用可靠性，这套1875磅额定载荷的轴组结构，正是面向小型货运拖车、露营拖挂、设备转运拖板这类轻载拖挂场景开发的行走承载核心部件。从实际应用场景来看，这类轴组普遍适配总载荷不超过0.85吨的单轴拖挂设备，常见于私家小型拖挂房车、园林机械转运拖车、轻型ATV运载拖板、工地小型工具转运拖斗等场景，既需要在铺装路面行驶时过滤路面细碎颠簸，减少颠簸对运载货物或拖挂舱体的冲击，也要能承受非铺装路面的瞬时冲击载荷，避免轴体或弹性元件出现塑性变形。

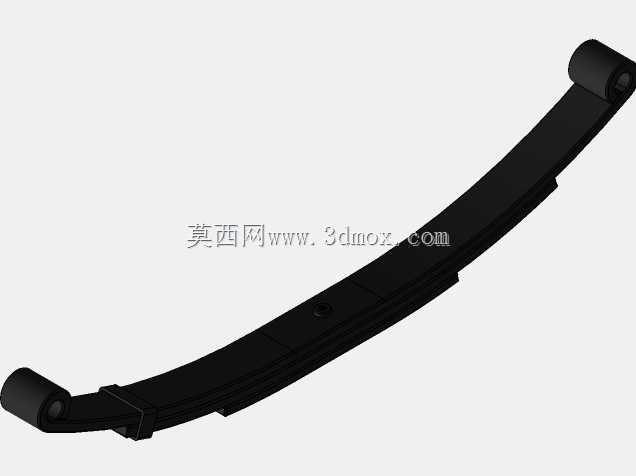

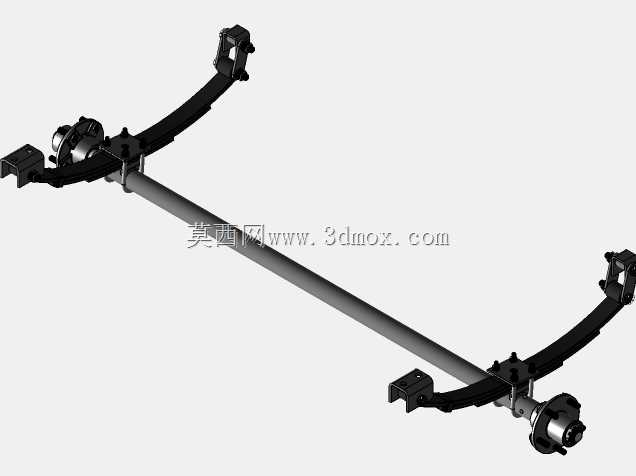

　　从功能特性上看，这套结构将承载轴体、钢板弹簧弹性元件、轮毂安装座、车架连接吊耳做了集成化设计，省去了设计人员单独匹配轴长、弹簧刚度、安装位的冗余工作。弹性元件采用多片叠层的钢板弹簧结构，相比螺旋弹簧或橡胶悬架，钢板弹簧在轻载拖挂场景下的优势十分明显：一方面它本身兼具弹性承载与导向传力的作用，不需要额外设计导向拉杆、推力杆等结构，大幅简化悬挂结构，降低整轴的装配复杂度；另一方面多片钢板的摩擦阻尼可以快速衰减路面传来的振动，不需要额外加装减震器就能满足轻型拖挂的平顺性要求，同时钢板弹簧的损坏多为单片断裂，野外场景下可以快速更换单片板簧，维修便利性远高于其他类型的悬挂结构。

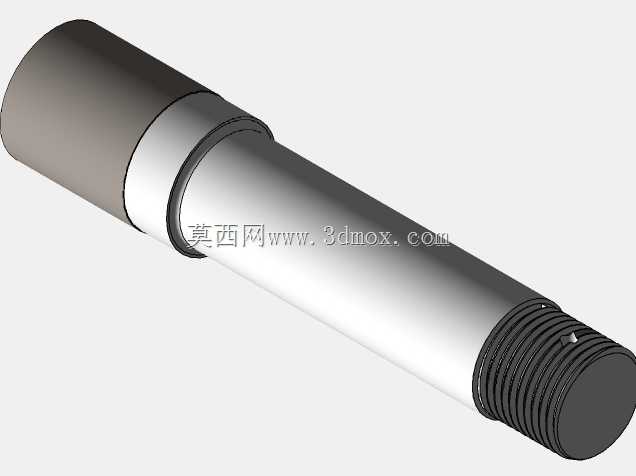

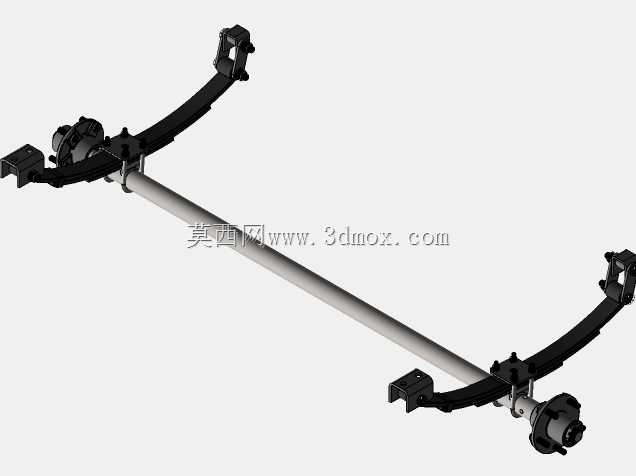

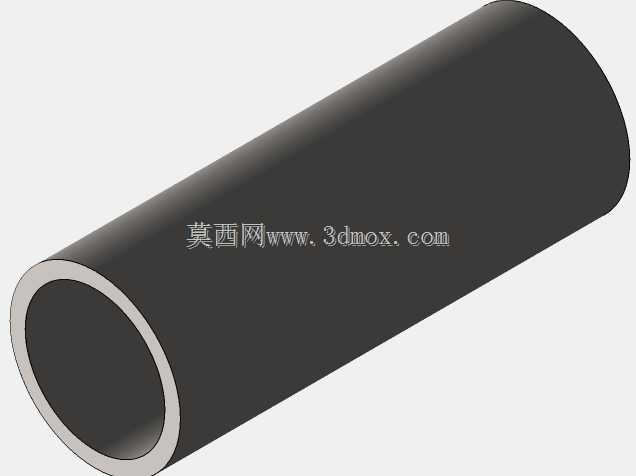

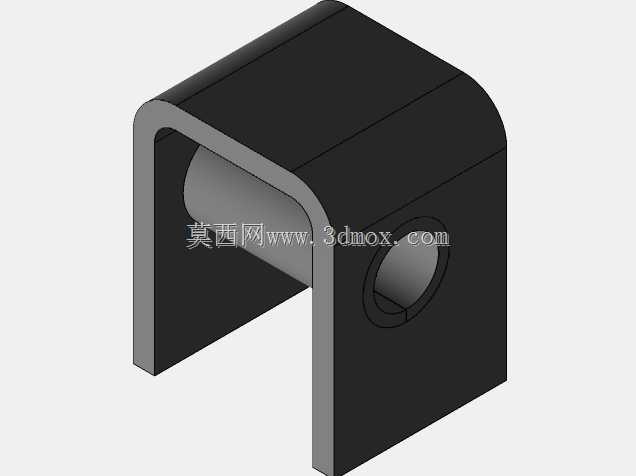

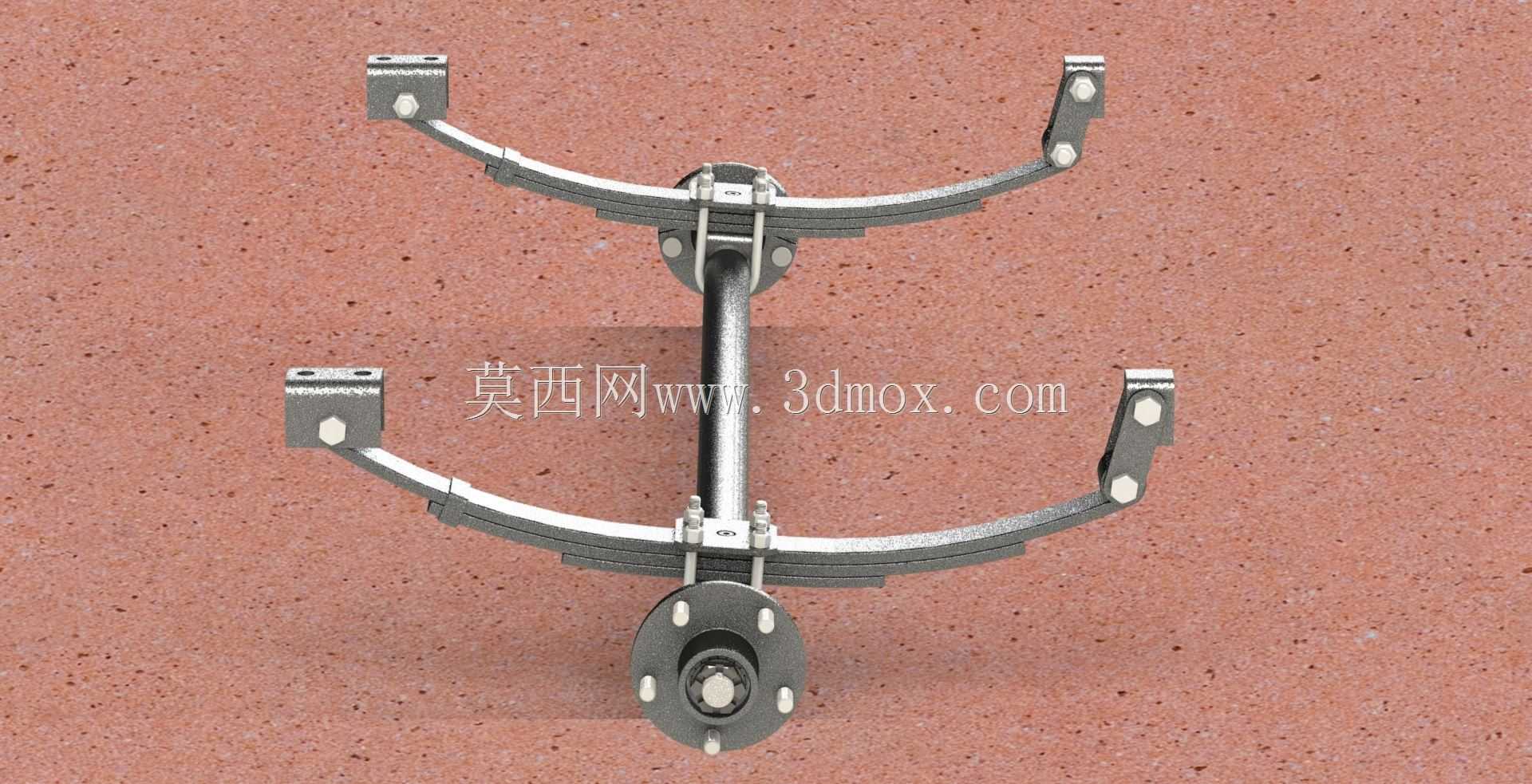

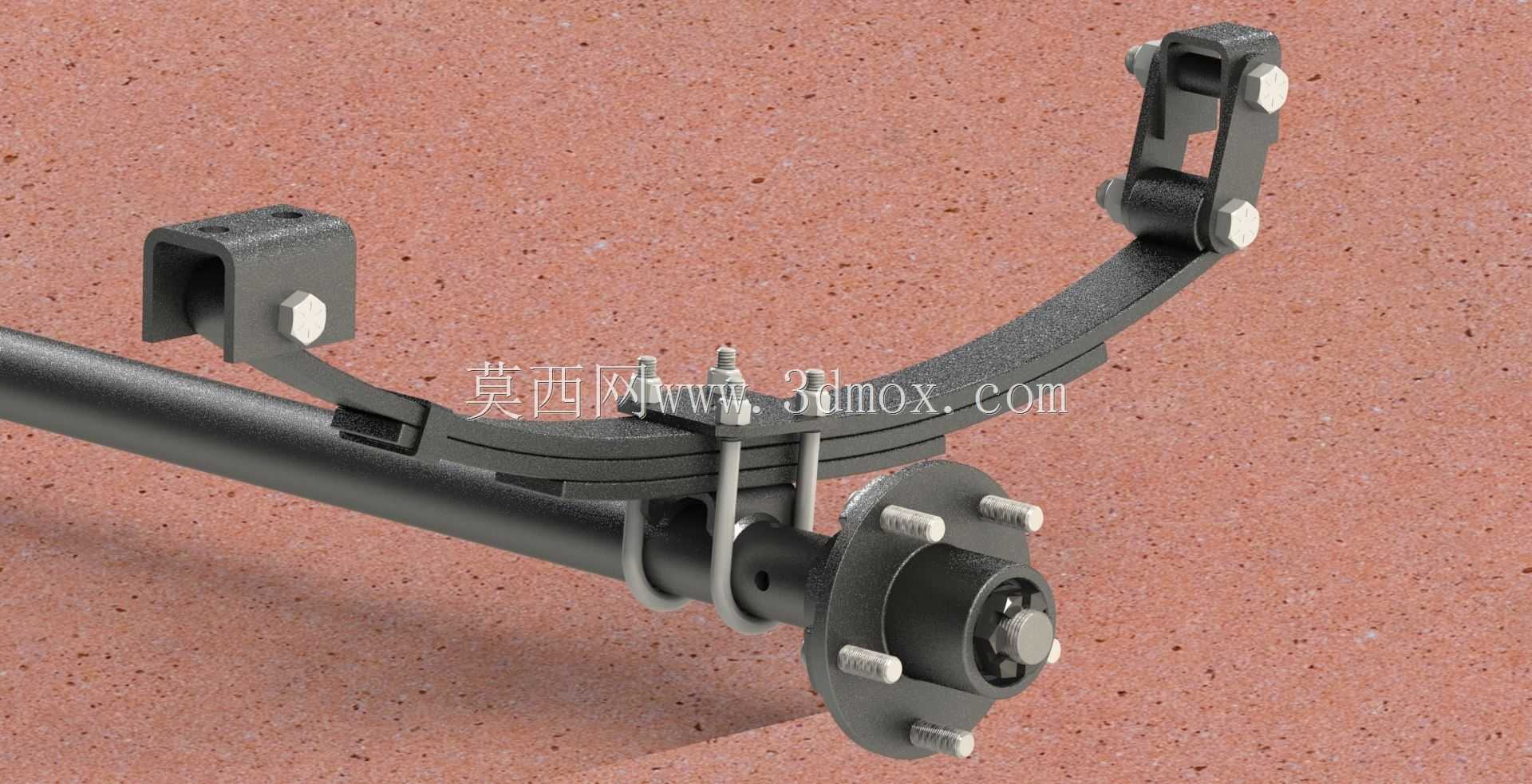

　　设计思路上，这套轴组采用了轴体与板簧下置的安装布局，也就是板簧布置在轴管的上方，通过U型螺栓将轴管与板簧中部刚性夹紧，这种布局可以在不改变车架离地高度的前提下，适当降低拖台的承载面高度，方便装卸货物，同时轴管整体采用实心圆钢加工？不对，不对，轻载1875磅的轴其实是采用厚壁无缝钢管做轴体，两端压装轮毂轴承安装轴头，既保证轴体的抗弯强度，又能控制整轴自重，避免轴组自身重量占用过多额定载荷。板簧的两端采用卷耳结构，前端通过橡胶衬套与车架上的固定吊耳铰接，后端通过可摆动的吊耳与车架连接，这种设计可以补偿板簧受载变形时的长度变化，避免板簧出现卡滞、附加应力过大的问题，橡胶衬套还能过滤路面传来的高频振动，减少金属件之间的硬冲击，降低行驶过程中的异响。

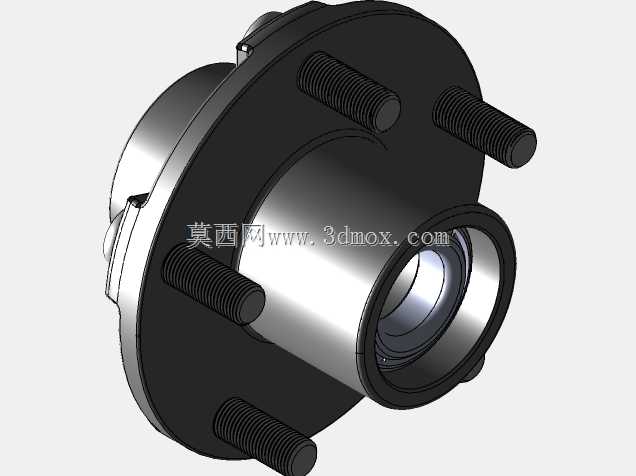

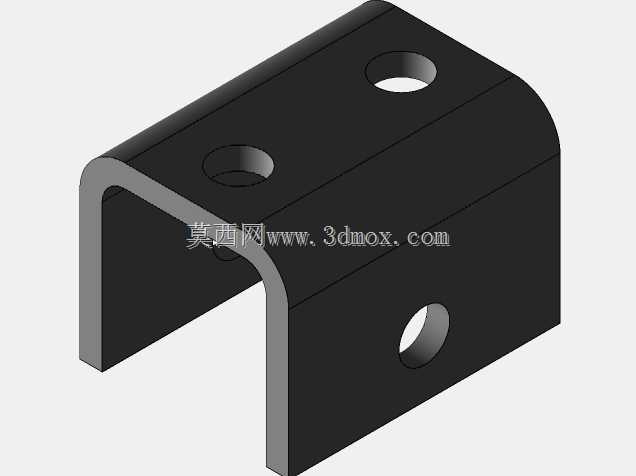

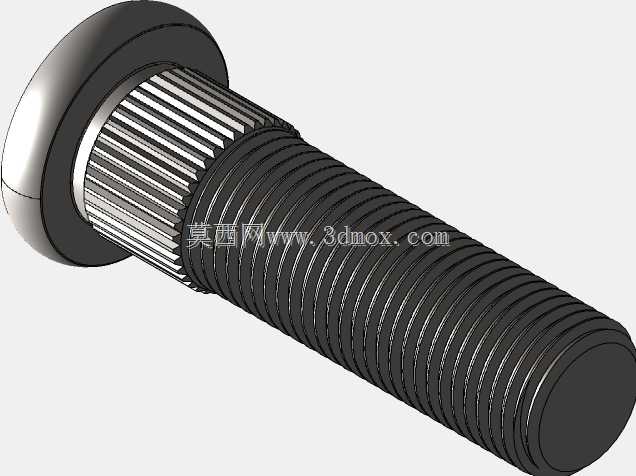

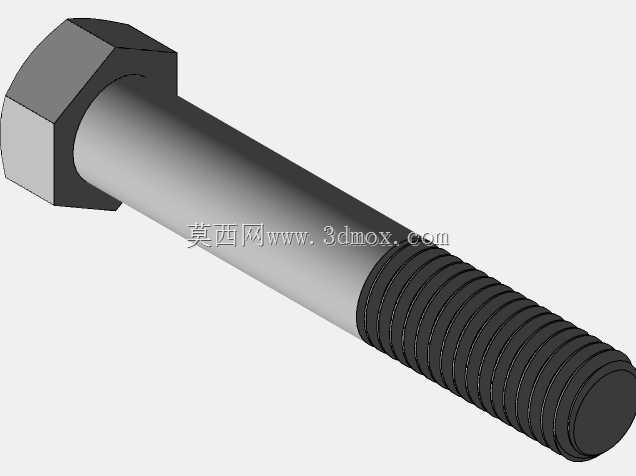

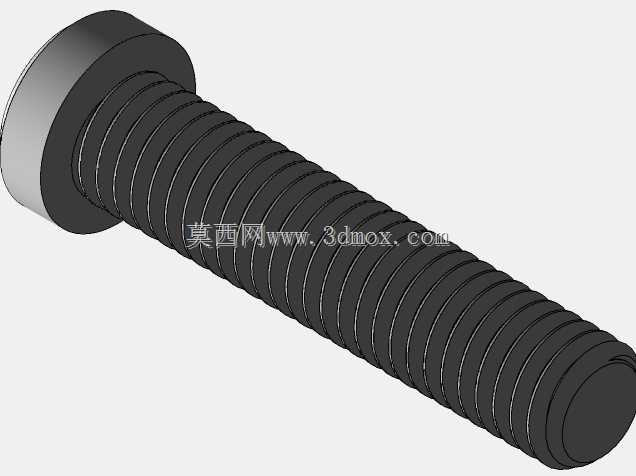

　　尺寸与安装边界方面，这套轴组的轮毂面到轮毂面的安装长度为57.5英寸，适配轮距在这个范围内的拖挂车架，轮毂侧的螺栓分布圆为5孔4.5英寸规格，是北美轻型拖挂领域非常通用的轮毂安装规格，可以直接适配市面上绝大多数12-15英寸的拖车专用轮毂，不需要额外做转接法兰设计。板簧上的四个车架安装座的位置是按照行业通用的安装间距设计的，安装座上开有横向长槽孔，可以在小范围内调整安装宽度，适配不同宽度的拖车主梁，安装时只需要将四个安装座固定在车架纵梁下方，穿入连接螺栓，再装配轮毂与制动组件（如果需要的话）就可以完成整轴安装，不需要现场做焊接、打孔等二次加工，大幅降低拖挂生产厂的装配难度。

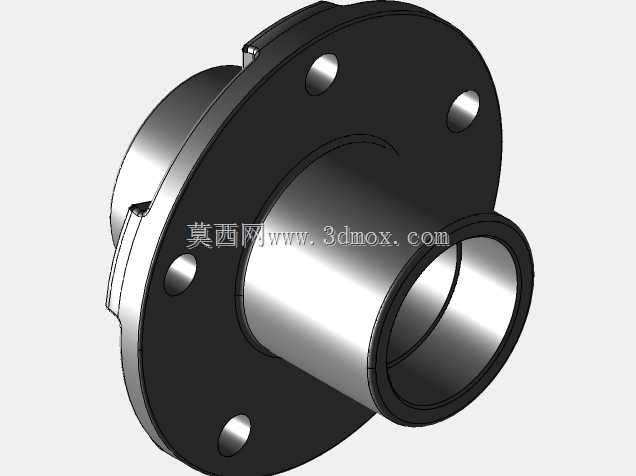

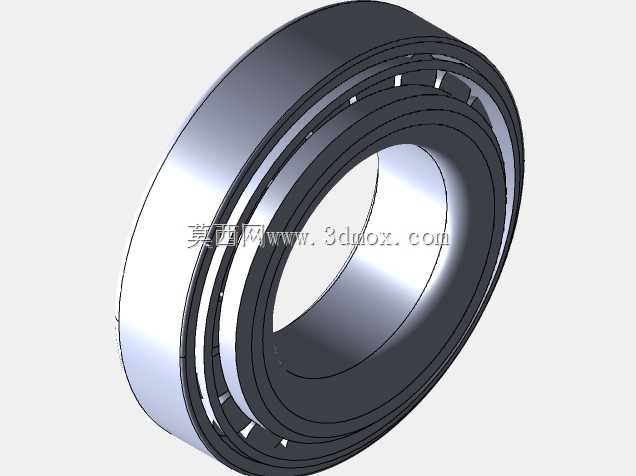

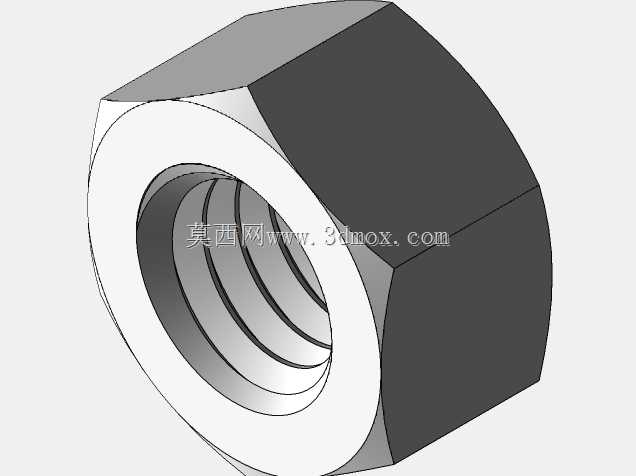

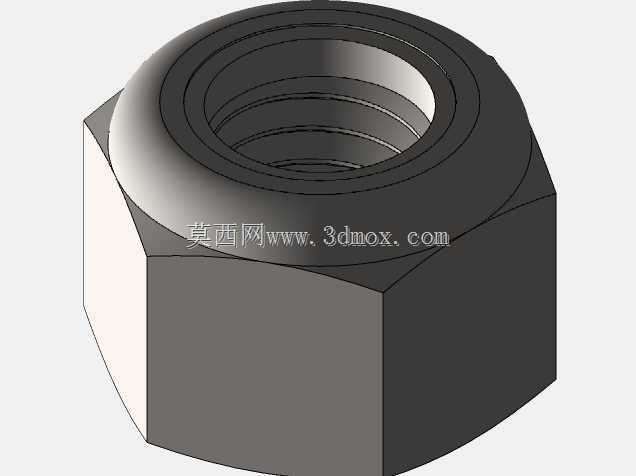

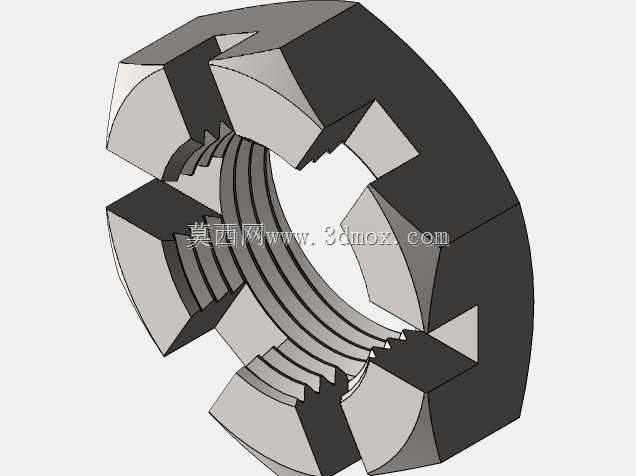

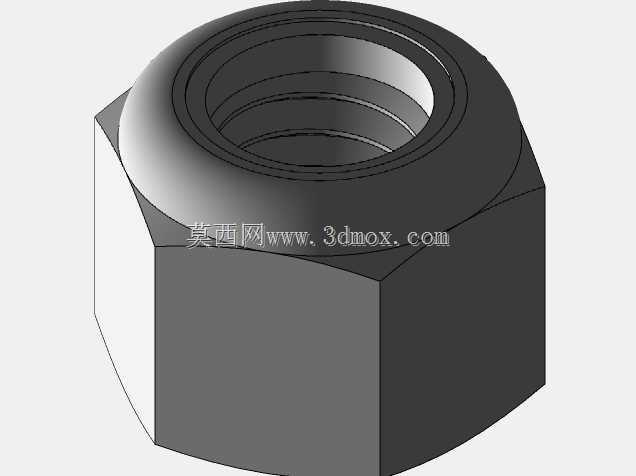

　　在结构细节上，板簧的每片钢板之间都做了减磨处理，片间接触区域涂有长效润滑脂，减少板簧反复变形时的片间磨损，延长板簧的使用寿命；U型螺栓采用高强度等级钢材加工，配合加厚的压板，保证轴管与板簧之间的夹紧力足够，避免行驶过程中轴体与板簧出现相对位移；轴头部分的轴承位、油封位都做了精密磨削加工，保证轴承装配后的同轴度，减少轮毂转动时的跳动，降低轮胎异常磨损的概率。对于三维建模从业者来说，这套结构的建模难点在于板簧的弧面拟合、卷耳处的曲面过渡、U型螺栓与压板、轴管的装配干涉检查，建模时需要注意板簧在自由状态与额定载荷状态下的弧高变化，预留出足够的运动间隙，避免车辆满载时板簧与车架、轮胎发生剐蹭；同时要注意各个安装孔的位置公差，因为这类通用轴组是标准化量产部件，安装孔位的偏差会直接导致现场装配失败。

　　从选型角度来说，设计人员在选用这类轴组时，首先要确认额定载荷是否满足整备质量加满载货物的总重量要求，通常要预留15%左右的载荷余量，避免长期满载甚至超载导致板簧过早疲劳断裂、轴体弯曲变形；其次要确认轮毂螺栓规格、轴长是否匹配自己设计的车架宽度与轮胎规格，还要注意板簧的刚度是否匹配预期的空载、满载频率，避免悬挂过硬导致颠簸明显，或者过软导致满载时悬架行程打底，撞击缓冲块。另外，这类轴组如果用于经常在非铺装路面行驶的拖车，建议额外加装减震器，进一步衰减大冲击下的振动，延长板簧与轴体的使用寿命；如果用于公路行驶的轻型露营拖挂，依靠板簧本身的阻尼就可以满足使用要求，不需要额外加装减震部件，控制整车成本。
