手动轮驱动式金属型材折弯加工装置

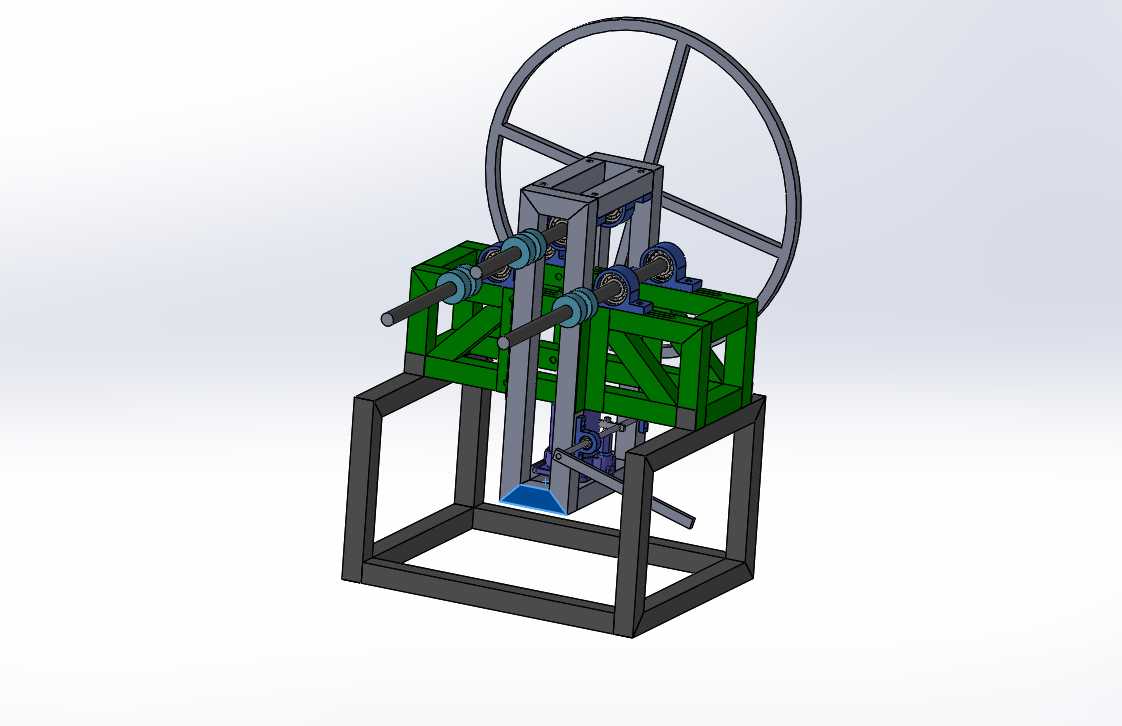

　　在小型五金加工、户外铁艺制作、个体维修作坊这类没有大型数控折弯设备的场景里，这类手动驱动的金属折弯装置一直是实用性极强的加工工具，它不需要外接电源、气源，仅靠人力操作就能完成小规格金属型材的折弯作业，适配圆钢、扁铁、细钢管等多种常见金属坯料的弯曲成型，尤其适合小批量定制、现场维修改件这类灵活度要求高的加工需求。从结构设计逻辑来看，这套装置采用方管焊接的框架式底座作为承载基础，底座的框架尺寸经过受力校核，底部预留了地脚安装孔位，可以直接通过膨胀螺栓固定在水泥地面或者重型工作台面上，作业时不会因为手轮施力产生侧翻或者滑移，整体安装边界不需要额外预留过大的操作空间，单人操作时左右预留四十公分、前后预留六十公分的操作余量即可满足使用需求。

　　上部的执行机构采用双组压辊配合成型模头的结构，压辊通过带座轴承固定在绿色的型材安装架上，安装架与下部底座之间设置了垂直导向的滑动副，手轮通过曲柄连杆结构带动滑动副上下位移，以此调整压辊与下方成型模头的间隙，适配不同直径、不同厚度的型材加工需求，手轮采用大直径辐条式结构，人力转动时可以获得更大的扭矩，降低操作时的施力强度，即使是硬度稍高的低碳钢型材，也能通过手轮的力臂放大作用完成弯曲进给。装置侧面设置了手动锁紧拨杆，当压辊进给到位、型材被夹紧后，可以通过拨杆锁定滑动副的位置，避免折弯过程中压辊回退导致的成型角度偏差，成型模头采用快换式安装结构，可以根据需要折弯的角度、型材截面形状更换对应的模头，满足直角、圆弧、

　　特定角度弯折的不同加工需求。从实际使用的角度出发，这套装置的设计充分考虑了小型加工场景的维护便利性，所有转动部位都采用标准带座轴承，磨损后可以直接采购标准件更换，不需要定制非标配件，焊接机架的焊缝都做了应力释放处理，长期承受交变载荷也不会出现机架变形的问题。在进行折弯作业时，操作人员只需要将待加工的型材穿入压辊与模头之间的间隙，转动手轮调整压辊位置夹紧型材，扳动锁紧拨杆锁定位置后，转动侧面的操作杆带动模头转动，就能带动型材沿着模头的成型面完成弯曲，整个过程不需要复杂的参数设置，操作人员可以根据实际需要随时停止进给，手动测量折弯角度后再继续调整，非常适合加工精度要求不是极高、但加工形状灵活多变的非标工件。相比大型电动折弯设备，

　　这类手动装置的采购成本极低，不需要复杂的电气接线，也不存在液压油泄漏、电气故障这类维护问题，即使是没有经过专业设备操作培训的一线加工人员，也能在短时间内掌握操作方法，在铁艺护栏加工、小型五金件定制、水电安装现场的管线弯折这类场景里，这类装置的使用频率甚至高于大型专业设备。设计过程中特意将受力集中的压辊安装架、模头安装座都做了加厚处理，避免长期受力出现部件变形，手轮的安装高度设置在普通人站立操作时的胸部位置，转动手轮时不需要弯腰或者抬臂，长时间操作也不容易产生疲劳，底座的框架内部预留了足够的空间，可以存放备用的模头、操作扳手这类常用工具，不需要额外配置工具柜，进一步节省了作业场地的占用空间。
