雪佛兰K30配套DANA60钢板弹簧安装板

　　在重载越野车型的底盘悬架系统中，钢板弹簧作为核心承重弹性元件，其安装固定结构的可靠性直接决定了整车在复杂路况下的承载能力与行驶稳定性，本次涉及的安装板结构，正是适配雪佛兰K30车型配套1吨级DANA60钢板弹簧的专用固定部件。从实际装车场景来看，这类安装板布置在车桥与钢板弹簧的衔接位置，承担着将钢板弹簧的弹性载荷均匀传递至车桥本体、同时约束弹簧横向与纵向位移的作用，在非铺装路面行驶、重载拖拽、极限越野冲击等工况下，该部件需要承受垂直方向的交变冲击载荷、起步制动时的纵向剪切力，以及转向侧倾时的横向扭转力，因此结构设计上的细节处理直接影响悬架系统的整体寿命。

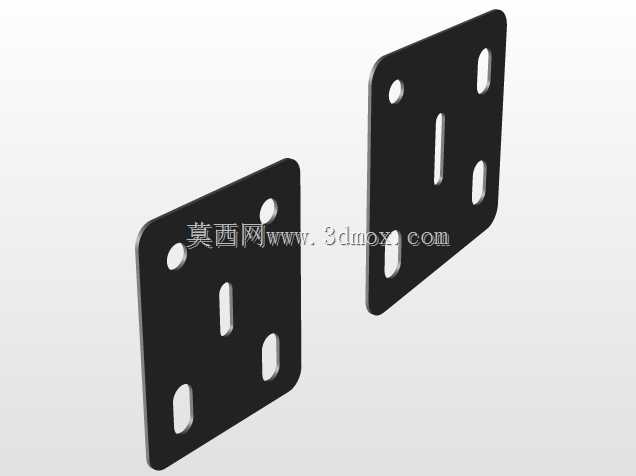

　　在结构设计层面，该安装板采用平板式冲压成型结构，基材选用高强度热轧钢板，整体轮廓为带圆角的矩形结构，避免直角带来的应力集中问题。板件上的孔位设计做了针对性优化：四个角位布置的圆形通孔为螺栓固定孔，用于将安装板与车桥基座进行刚性连接，孔位周边做了轻微的沉台处理，保证螺栓装配后端面贴合度，避免长期震动下螺栓出现松退。板件中部开设的三个长条形腰型孔，是为了适配钢板弹簧安装位置的调整需求——在实际装车调试过程中，不同载荷状态、不同使用场景下钢板弹簧的工作弧高会存在细微差异，腰型孔预留的调节余量可以让装配人员根据实际工况调整弹簧的固定位置，保证钢板弹簧的工作行程处于合理区间，避免弹簧出现偏磨、预应力异常等问题。

　　考虑到实际装配中的公差适配问题，板件上的腰型孔边缘做了去毛刺处理，孔位的长度方向与钢板弹簧的伸缩方向保持一致，调节行程覆盖了常规使用场景下的位置调整需求，无需额外加工即可满足不同改装场景的装配要求。板件的厚度经过载荷校核，在1吨额定承载的冲击工况下，板件的最大变形量控制在弹性变形范围内，不会出现永久塑性变形，同时板件表面做了氧化发黑处理，提升底盘涉水、泥泞路况下的防锈能力，延长部件的使用寿命。

　　从安装边界来看，该安装板的外形尺寸完全适配DANA60车桥的安装基座平面，板件的边缘与周边的制动管路、减震器支架等底盘部件预留了足够的安全间隙，装配后不会出现运动干涉问题。在实际建模过程中，板件的薄挤压特征完全还原了冲压件的成型工艺，所有折弯、孔位的尺寸参数都参考了实车测绘数据，同时针对原厂结构存在的局部应力集中问题，对孔位周边的圆角做了优化调整，在不改变安装尺寸的前提下提升了部件的抗疲劳强度，避免长期交变载荷下孔位出现开裂问题。

　　对于底盘改装、整车维修的技术人员来说，这类安装板的建模精度直接影响后续的装配效率，模型中所有安装孔的位置度、板件的平面度公差都按照实际冲压件的精度要求进行还原，既可以用于改装方案的虚拟装配验证，也可以作为加工制作的尺寸参考，在样件试制阶段可以直接依托模型生成数控加工代码，减少测绘建模的重复工作量。在悬架系统的匹配计算中，该安装板的固定点位置参数也可以作为悬架运动学分析的基准数据，帮助设计人员校核钢板弹簧在跳动行程中的运动轨迹，确认与周边部件的间隙是否满足设计要求，避免实车装配后出现运动干涉、部件磨损等问题。
