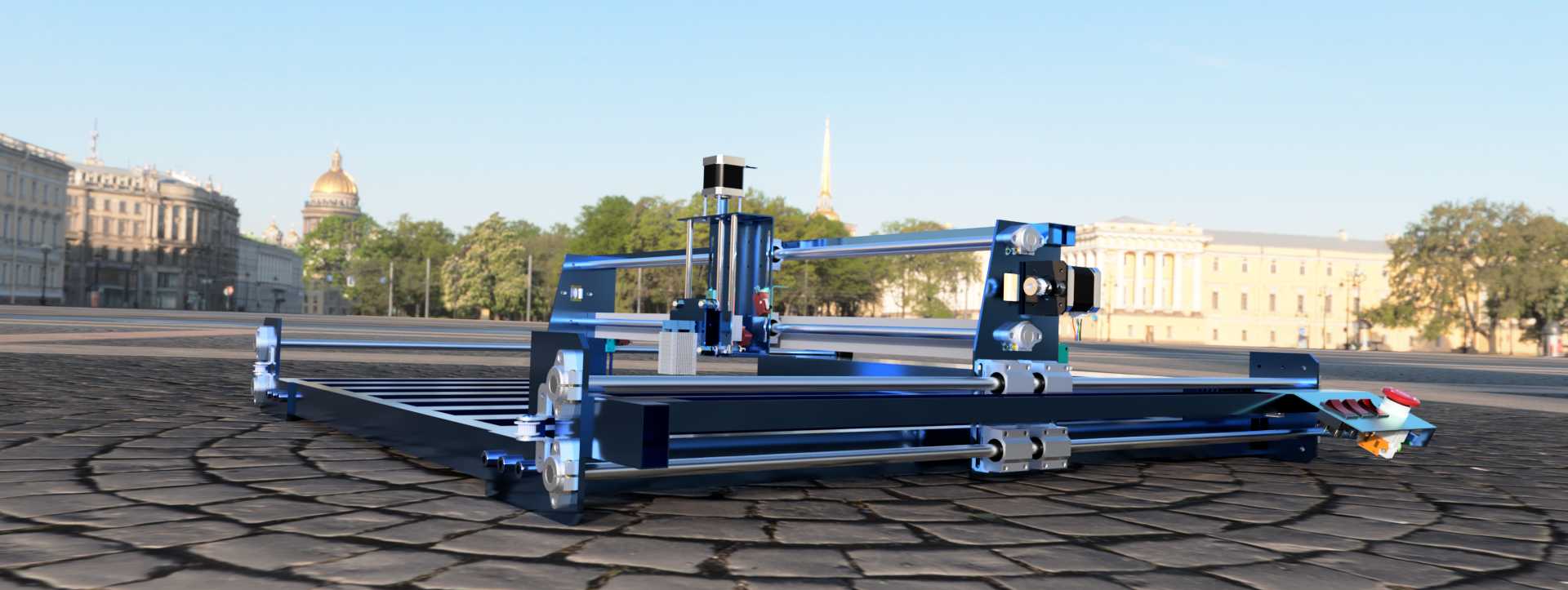

搭载Neje30W激光头的GRBL控制数控加工设备

　　这款搭载Neje 30W激光模组、采用GRBL开源控制方案的数控加工设备，核心面向小型加工场景的柔性加工需求，在个体创客工坊、小型广告加工门店、教学实训实验室、电子样件打样车间都有极高的适配性，可覆盖薄木板、亚克力板、薄皮革、阳极氧化铝板打标、低密度塑料板材切割等常见加工工序，相比传统重型数控切割设备，它的部署门槛极低，不需要专门做设备基础浇筑，普通承重合格的工作台面即可完成安装固定，日常挪运也仅需2名操作人员配合即可完成，非常适合加工场地不固定、加工批量偏小、加工材料种类杂的使用场景。

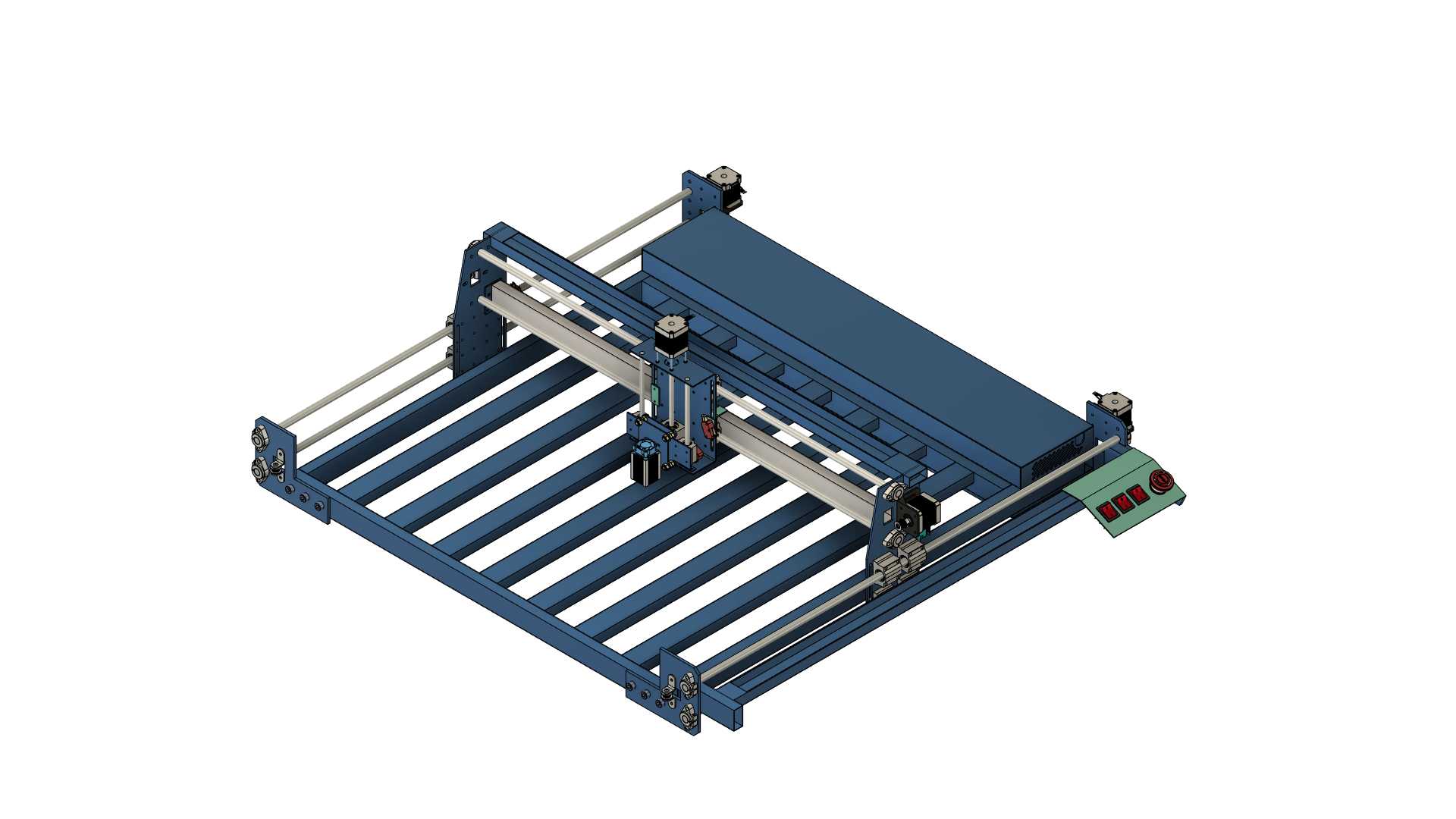

　　从结构设计逻辑来看，这款设备采用了龙门式动梁结构，X轴方向采用双光轴导轨配合同步带传动的方案，既保证了长行程运动过程中的结构稳定性，又能控制整体制造成本，Y轴传动同样采用同步带传动搭配线性光轴导向，Z轴则负责激光头的高度调节，适配不同厚度加工材料的焦距校准需求，整套传动结构的运动阻力小，空载运动速度可满足高速激光加工的走刀需求，不会出现因为传动迟滞导致的加工纹路错位、切割边缘焦边过重的问题。设备的框架主体采用标准工业铝型材拼接搭建，所有连接点位都采用角码加螺栓的锁紧方式，用户在后期维护时可以很方便地调整导轨平行度、更换磨损的传动同步带，不需要专门定制非标替换配件，日常运维的配件获取成本极低。

　　设备的控制核心采用GRBL开源固件，支持主流的激光加工G代码解析，可直接对接常见的CAD/CAM生成的加工路径文件，不需要做额外的固件适配，对于有二次开发需求的用户，也可以根据自身加工场景调整运动加速度、激光功率随动曲线等核心参数，适配特殊材料的加工工艺要求。激光模组采用Neje 30W规格的定焦激光头，在额定工作状态下可实现3mm厚度椴木层板的单次穿透切割，对于更厚的板材也可以通过多次走刀的方式完成加工，打标作业时可通过调整激光功率占空比实现不同深浅的标识效果，覆盖从0.1mm线宽的精细打标到整板切割的全工序需求。

　　从安装边界尺寸来看，这款设备的有效加工幅面可满足常规A3尺寸板材的整板加工需求，设备整体外轮廓尺寸控制在普通工作台可容纳的范围内，安装时仅需要保证设备框架四个角的水平度误差在0.2mm以内，即可保证加工平面的焦距一致性，避免出现同一块板材上不同位置切割深度不均、打标深浅不一的问题。设备的电气控制部分集成在框架侧端的安装位上，走线全部沿铝型材的槽位布置，外部加装线槽保护，避免加工过程中产生的碎屑、粉尘掉落在线路上造成绝缘层磨损，日常清理加工碎屑时也不会误碰到线路接头，降低设备的电气故障概率。

　　在实际使用过程中，这款设备的操作门槛较低，操作人员仅需要完成材料固定、焦距校准、加工文件导入三个步骤即可启动加工作业，不需要具备复杂的数控设备操作经验，非常适合非机加工专业背景的创客、个体经营户使用。设备的激光头部分加装了防护挡板，可阻挡加工过程中产生的漫反射激光，降低操作人员的眼部防护压力，同时设备预留了外接排烟接口的安装位，可对接小型工业排烟机，将加工过程中产生的烟气直接排出作业区域，改善作业环境的空气质量。

　　从结构设计的细节来看，这款设备的所有运动轴都设置了硬限位块，可避免运动过程中出现超程脱轨的问题，限位触发位置可根据实际使用需求调整，方便用户在后期拓展加工幅面时重新设置行程边界。设备的工作台面采用栅格结构设计，加工过程中激光穿透材料后不会直接照射到工作台基体上，减少激光反射对材料背面造成的灼伤，同时栅格结构也方便加工碎屑的下落清理，日常维护时仅需要用毛刷将栅格缝隙中的碎屑扫出即可，不需要拆解工作台结构。传动部分的同步带都设置了张紧调节机构，设备使用一段时间后出现同步带松弛的情况时，仅需要拧动张紧螺栓即可调整皮带张紧度，保证传动精度不会因为皮带松弛出现下降，不需要更换整套传动组件。
