哈里森车床用8英寸中心稳定支撑装置

　　在普通卧式车床的长轴类零件车削作业场景中，工件自身刚性不足引发的让刀、振纹、锥度误差是长期困扰一线加工人员的典型问题，尤其是悬伸长度超过直径3倍的细长轴、薄壁筒类工件，仅靠主轴卡盘与尾座顶尖的两点装夹，切削力作用下工件中段极易产生挠曲变形，直接导致加工尺寸超差、表面粗糙度达不到要求，严重时甚至会出现工件甩弯、打刀的安全隐患。这款适配哈里森车床的8英寸稳定支撑装置，正是针对这类加工痛点设计的配套工装，安装在车床床身导轨面上，为加工段的工件提供额外的径向支撑，从装夹端补足长轴加工的刚性短板。

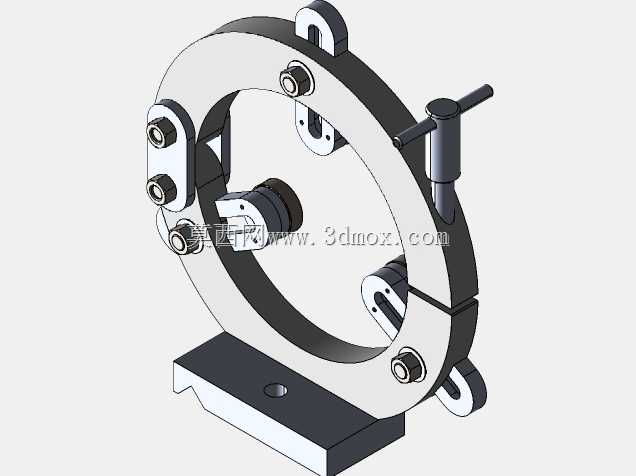

　　从实际使用逻辑来看，该稳定座不需要复杂的安装调试流程，三个支撑爪的移动仅做接触定位用，不需要额外施加过大的预紧力，最终的夹紧锁定通过手柄的轻转闭合即可完成，这种设计大幅降低了普通中心架调整时反复对中、反复拧紧紧固件的操作时间，一线操作工在更换不同直径工件时，能快速完成支撑位置的适配调整，不会因为工装调试占用过多有效加工时长。支撑座的底座部分采用钢制焊接结构，三个枢轴底座与稳定支撑底座先通过螺钉完成初步定位拼接，再采用银焊工艺将各连接部位焊接为整体，焊接完成后对与工件接触的法兰配合面进行后加工，保证各支撑爪的安装基准面与车床主轴轴线的同轴度误差控制在允许范围内，避免因为焊接变形导致支撑偏心，反而给工件带来额外的装夹应力。

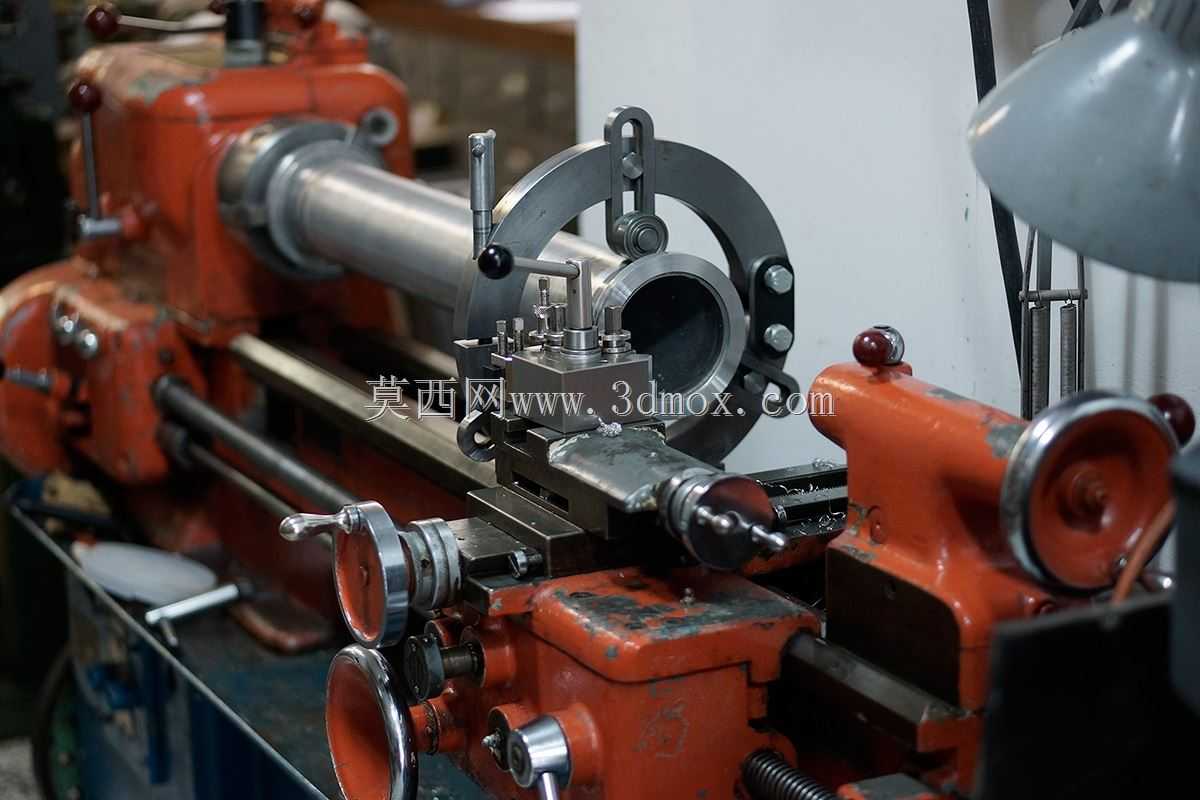

　　从安装边界尺寸来看，该稳定座适配8英寸加工直径的哈里森车床，安装时直接卡合在车床床身的对应导轨面上，底座的安装槽尺寸与哈里森车床导轨的截面轮廓完全匹配，不需要对车床本身进行任何改装或打孔，不会破坏原有设备的结构精度，安装后支撑座的整体高度与车床中心高完全对齐，支撑爪的行程范围覆盖对应车床常规加工的轴类直径区间，不管是实心细长轴还是薄壁套筒类工件，都能找到合适的支撑点位。在实际加工场景中，该稳定座可以根据加工需求灵活调整安装位置，比如加工长轴的中段时可以将支撑座移到工件切削点的近端，最大程度抵消切削径向力带来的挠曲；加工薄壁筒类工件的内孔时，也可以将支撑座布置在筒身的外侧，避免切削力导致筒壁变形失稳。

　　结构设计上，三个支撑爪采用圆弧接触端面，接触部位可以根据加工需求更换铜质或尼龙材质的衬垫，避免钢制支撑爪直接刮伤已加工的工件表面，支撑爪的进给采用螺纹传动结构，调整时转动对应旋钮即可实现支撑爪的径向进退，调整到位后通过侧边的锁紧手柄将三个支撑爪的位置锁定，防止切削过程中支撑爪移位导致支撑失效。整个支撑座的主体框架采用开放式的C型结构，安装和拆卸工件时不需要将整个支撑座从导轨上拆下，只需要松开上部的锁紧结构即可掀开上半部分框架，直接吊装或取下工件，相比传统的封闭环形中心架，工件装卸的操作便利性提升明显，尤其是加工重量较大的长轴类工件时，不需要反复穿装中心架，能有效降低操作工的劳动强度。

　　在长期的车间实际使用场景中，这类稳定支撑装置的耐用性也是设计时重点考虑的方向，所有滑动配合面都预留了润滑脂加注通道，日常维护时只需要定期向注油孔注入润滑脂，就能保证支撑爪调整动作顺畅，不会因为切削粉尘进入配合间隙导致调整卡滞；焊接成型的底座整体刚性充足，即使在大切深、大进给的粗加工场景下，也不会出现底座颤振的情况，能持续为工件提供稳定的径向支撑，有效提升长轴类零件的加工合格率，减少因为工件刚性不足导致的返工和刀具损耗。
