三角转子发动机核心转子结构设计

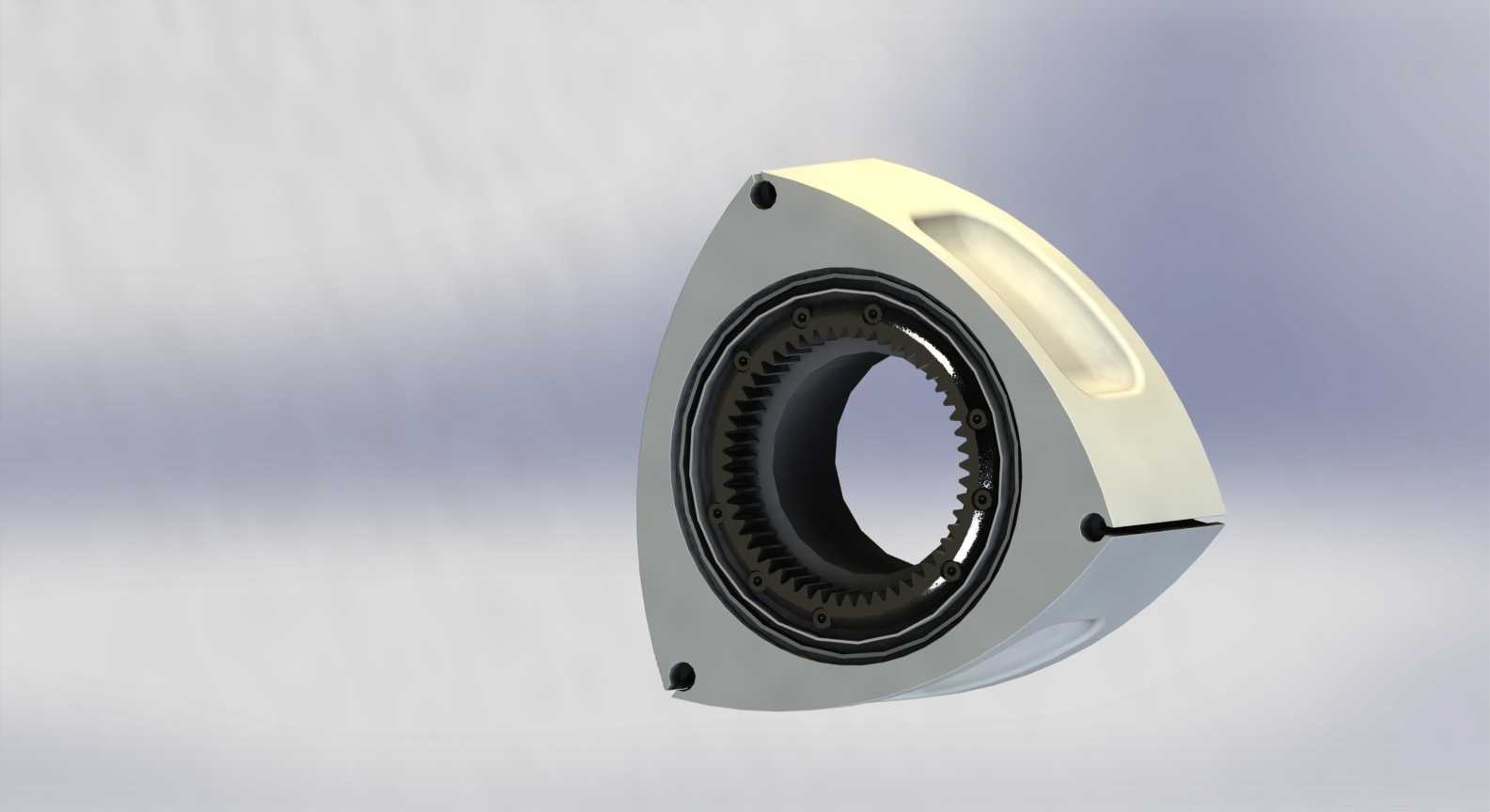

　　这款三角结构的旋转活塞，是转子发动机实现动力输出的核心运动构件，区别于传统往复式活塞的直线往复运动逻辑，它依靠自身的特殊轮廓在气缸型腔内做行星旋转运动，直接将燃烧膨胀的压力转化为输出轴的扭矩，省去了曲柄连杆机构的往复惯性损耗，在小排量高功率密度动力场景中有着不可替代的应用价值，早期搭载在轻型运动载具、小型航空动力单元以及部分赛事改装动力系统中，凭借紧凑的结构、更少的运动部件、更平顺的运转特性，在对动力体积重量有严苛限制的场景下长期受到结构工程师的关注。

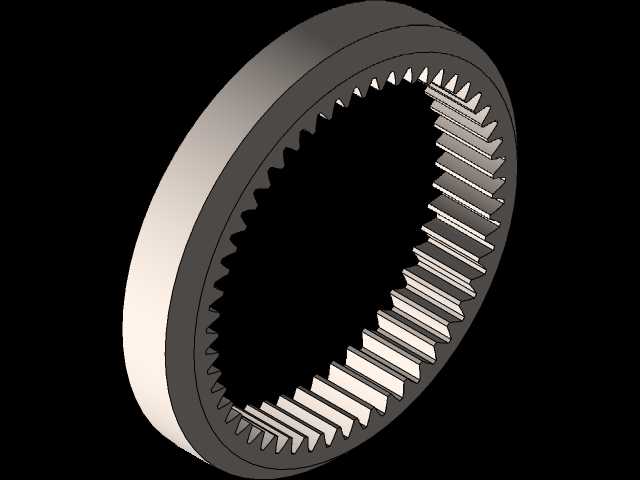

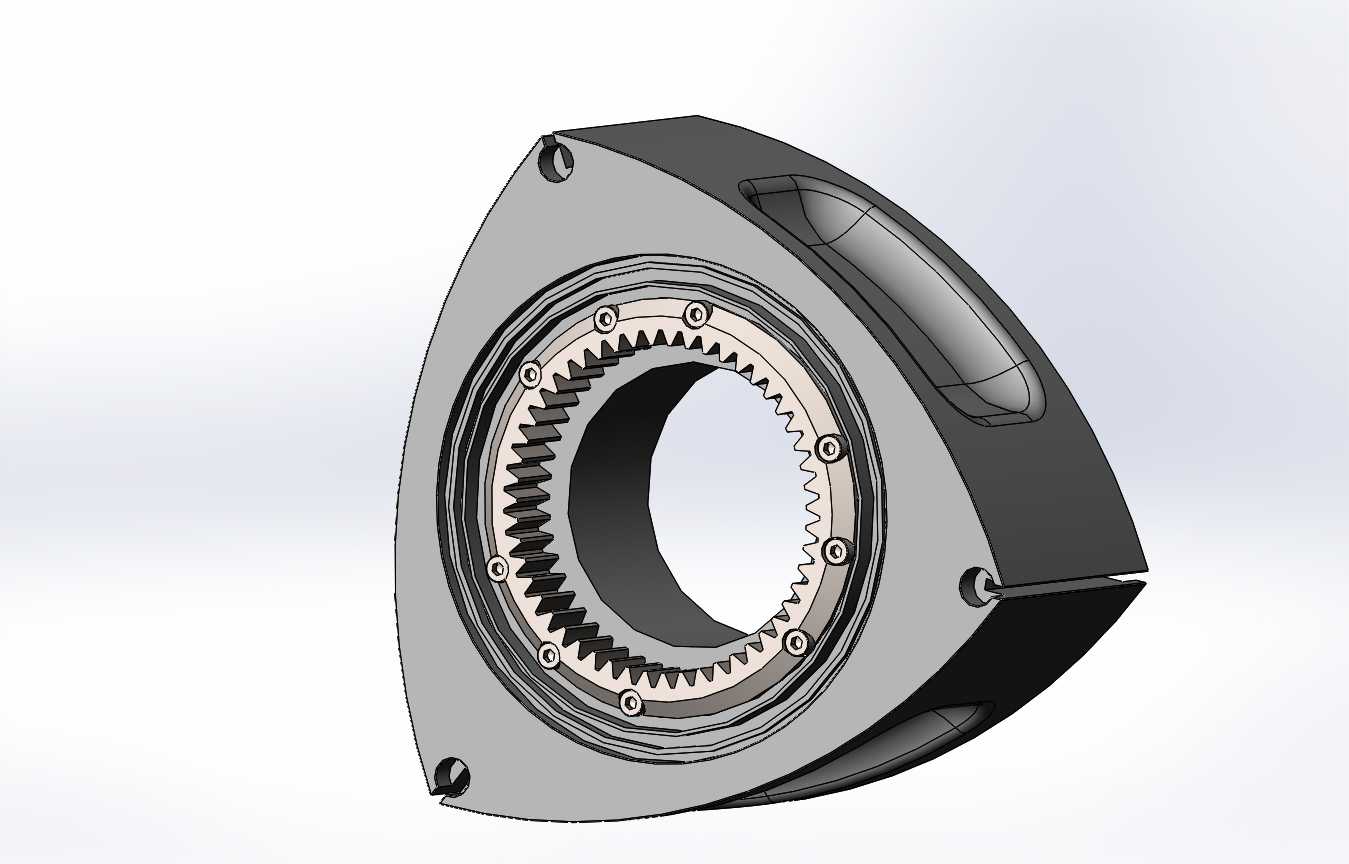

　　从结构设计逻辑来看，这款转子的三角弧面轮廓严格遵循外旋轮线的生成原理，三个弧面分别对应三个独立的工作腔，在随输出轴偏心轴颈做行星运动的过程中，三个腔室的容积会周期性完成进气、压缩、做功、排气的完整循环，转子本体上的内齿圈是保证其运动轨迹精准的核心结构，内齿圈与缸体上固定的外齿轮保持恒定的啮合传动比，确保转子在高速运转时不会出现轨迹偏移，避免弧面与缸体型面、端盖之间出现异常刮蹭。转子三个顶角位置预留的密封件安装槽，是保障三个工作腔气密性的关键结构，槽位的加工精度直接影响密封片的贴合度，进而决定整机的压缩比与动力输出效率，设计时需要预留密封件受热膨胀的间隙，同时兼顾高速运动下密封件的润滑通道布局，避免出现密封件过度磨损或者腔室窜气的问题。

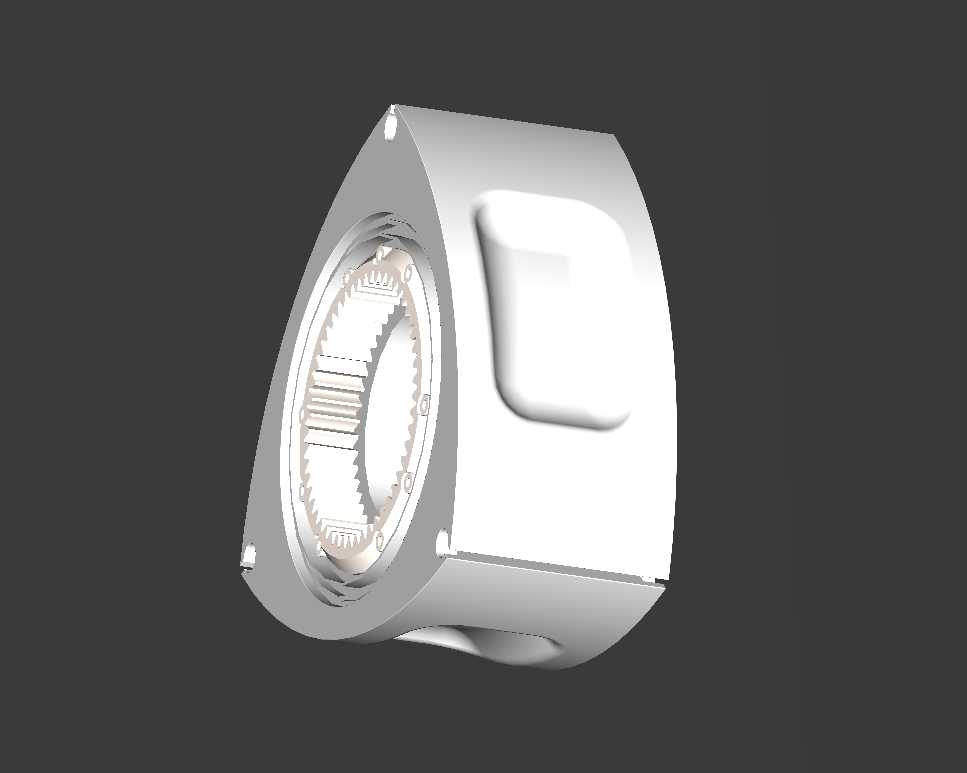

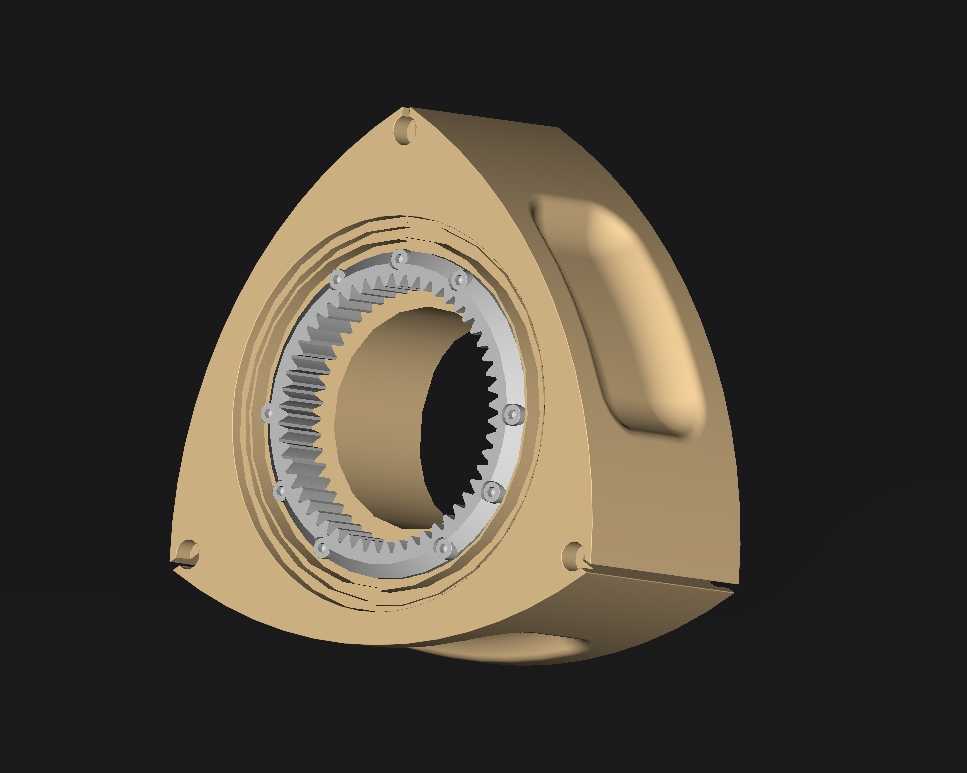

　　从安装边界来看，转子中心的内齿圈参数与偏心轴的轴颈尺寸、固定齿轮的模数直接匹配，整体三角轮廓的最大回转直径决定了发动机气缸的型腔尺寸，转子的轴向厚度直接关联单腔的工作容积，也就是发动机的单循环排量。设计时需要严格控制转子的质心位置，因为其做行星运动时会产生偏心惯性力，质心偏移量过大会导致整机高速运转时出现剧烈振动，因此转子非受力侧通常会设计减重凹腔，在保证结构强度的前提下尽可能降低自身重量，同时调整质心落在偏心轴的旋转中心轨迹上，抵消部分运转时的不平衡力矩。转子端面上的螺栓孔位用于连接端面密封压板，固定内部的冷却油道密封结构，因为转子持续处于高温燃气的冲刷环境中，内部需要设计连通的冷却油腔，让润滑油在转子内部循环带走热量，避免转子因高温出现形变，破坏轮廓精度与密封性能。

　　在实际工程应用中，这类转子的材质选型通常优先考虑高温强度高、热膨胀系数低的合金材料，表面需要做耐磨处理，因为三个弧面持续与缸壁、密封片产生高速摩擦，表面硬度不足会快速出现磨损拉缸的问题。设计建模过程中，外轮廓的旋轮线生成是核心难点，需要精准匹配偏心距、生成半径、固定齿轮与内齿圈的传动比参数，任何参数偏差都会导致转子运转时与缸壁出现干涉，或者三个腔室的容积变化不符合热力学循环要求，直接导致发动机无法正常启动运转。同时转子上的密封槽深度、宽度公差需要控制在微米级，槽口的倒角设计要避免应力集中，防止高速运转时密封槽出现裂纹扩展，导致转子报废。不同于传统往复式活塞的圆柱面结构，这种三角转子的三个弧面在运动过程中每个位置的线速度方向都在持续变化，对表面润滑的要求更高，因此在弧面非密封区域会设计微小的储油凹坑，保证运转过程中润滑油能在接触面形成稳定的油膜，降低摩擦损耗。

　　从结构强度校核的角度，转子在做功冲程会承受燃气爆发的瞬间高压，三个顶角位置是应力集中的高危区域，设计时需要在顶角内部做加强筋结构，避免高压冲击下顶角出现形变，导致密封片卡滞。同时内齿圈的齿根位置需要做圆角过渡，因为啮合传动过程中齿根会承受持续的交变载荷，应力集中很容易导致齿根出现疲劳断裂。转子上的减重腔设计不能盲目挖空，需要通过有限元分析模拟不同转速、不同爆发压力下的应力分布，在应力水平较低的区域去除材料，保证整体强度冗余满足最高设计转速的使用要求，避免高速运转时转子出现碎裂，造成整机报废的严重故障。
