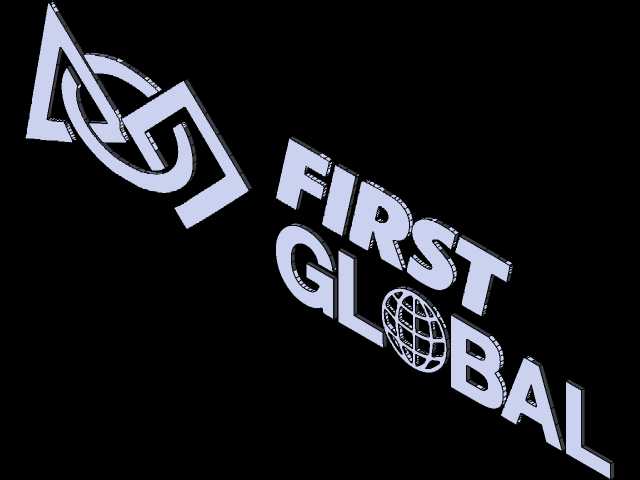

立方星全球挑战赛立体标识结构设计

　　这款立体标识的设计初衷，是适配立方星表面的安装工况，作为全球航天挑战赛的专属视觉载体，需要同时兼顾航天设备的安装约束与视觉识别的传播属性。从实际应用场景来看，这类标识并非单纯的平面印刷图案，而是需要贴合立方星外露的结构蒙皮表面，在星箭发射阶段承受振动、冲击载荷，同时在在轨运行阶段耐受高低温交变、空间辐照的环境影响，因此结构设计上不能采用常规的胶粘平面贴纸方案，必须做一体化的立体凸起结构。

　　设计过程中首先考虑的是安装边界约束，立方星的标准单元为1U规格，外露安装面的可用区域需要避开太阳能电池片的铺设范围、星上传感器的开孔位置以及姿控部件的突出结构，因此标识的整体外轮廓做了适配性的裁切，左侧的图形标识与右侧的文字标识采用错落排布，整体占用的安装面投影区域控制在100mm×60mm的矩形范围内，凸起高度统一设置为2mm，既保证足够的立体视觉效果，又不会超出立方星的包络尺寸限制，避免在卫星入轨分离过程中与相邻星体、释放机构产生干涉。

　　结构细节上，标识的所有棱边都做了R0.5mm的圆角处理，一方面是消除加工过程中的应力集中点，避免在发射振动工况下出现结构断裂、掉屑的风险，防止脱落的碎屑成为空间碎片影响星上光学器件的正常工作；另一方面圆角过渡也能降低标识表面的气动阻力影响，在地面发射阶段的大气层飞行段，减少高速气流对标识边缘的冲刷剥蚀。文字部分的笔画宽度统一做了等比例加厚处理，最细的笔画宽度不小于1.2mm，保证采用一体化铣削加工时的刀具可达性，不需要额外的电火花工序就能完成整体加工，同时较厚的笔画结构也能提升标识整体的结构强度，在承受15g的随机振动载荷时不会出现笔画断裂的问题。

　　从功能特性来看，标识的安装基面做了微纹理的粗糙处理，配合航天专用的结构胶粘贴时，能够有效提升粘接强度，粘接面的剪切强度可以达到12MPa以上，满足发射阶段的力学载荷要求。标识的表面处理采用哑光硬质阳极氧化工艺，整体颜色为浅银灰色，不会产生强反光，避免对星上的光学敏感器造成光干扰，同时哑光表面在地面展示、赛事传播的拍摄过程中也不会出现过曝的反光点，能够清晰呈现标识的轮廓细节。左侧的图形标识采用闭环式的结构设计，内部的镂空区域做了圆弧过渡，没有锐角结构，既方便加工时的排屑，也能避免镂空位置出现应力集中，在温度交变工况下不会因为热胀冷缩出现结构变形。

　　设计思路上没有采用常规的分体拼接结构，而是选择整体一体化加工成型，减少了装配环节带来的安装误差，也避免了拼接缝隙在空间环境中出现的冷焊、积尘问题。标识的整体重量控制在8g以内，对于立方星这类对重量控制极其严苛的航天器来说，额外的重量负载几乎可以忽略，不会影响卫星的整体配重与姿控精度。在安装定位设计上，标识的背面设置了两个直径1mm的定位销孔，与星表的预制定位销配合，能够快速完成安装定位，不需要反复调整位置就能保证标识的安装精度，安装后标识的平面度误差控制在0.1mm以内，与星表蒙皮完全贴合，不会出现局部翘起的问题。

　　考虑到在轨运行的长期使用需求，标识的材料选择与星本体的蒙皮材料保持一致，采用6061铝合金，两者的热膨胀系数完全相同，在-60℃到120℃的高低温交变环境中，不会因为材料热胀冷缩率的差异导致粘接层脱落、标识变形。文字部分的地球图案采用了凹凸纹理的细节设计，地球表面的经纬线凸起高度为0.3mm，既保留了图案的细节辨识度，又不会因为细节过于细碎导致加工难度提升、结构强度下降。整体结构没有采用任何额外的涂层、颜料，依靠材料本身的氧化层颜色与星表蒙皮形成轻微的色差，既实现了视觉识别的效果，又避免了颜料在空间辐照下褪色、脱落的问题，能够在全寿命周期内保持清晰的标识效果。
