山地车双法兰花鼓轮轴结构设计

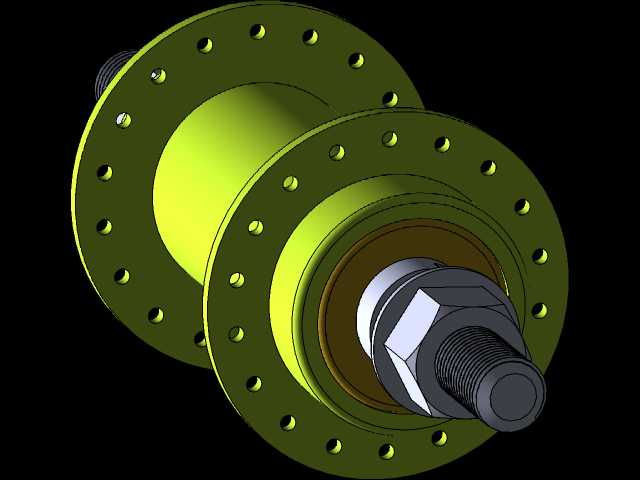

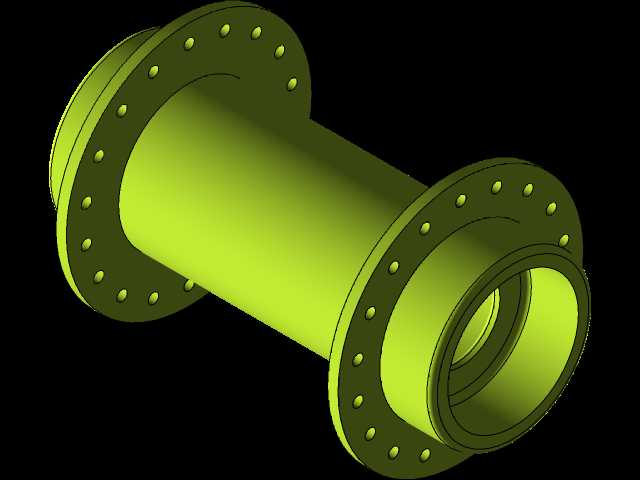

　　日常做轮组配套结构设计时，花鼓作为连接辐条、轴芯与车架的核心承载件，其结构合理性直接决定轮组的刚性、转动顺滑度与长期使用可靠性，这款双法兰结构的花鼓设计，主要面向山地越野、日常通勤类自行车的前轮组配套需求，适配常规快拆式车架前叉安装位。从实际应用场景来看，这类花鼓需要承受骑行过程中来自路面的垂直冲击、转向时的侧向扭力，以及辐条预紧带来的持续拉力，因此在结构设计阶段，首先要明确安装边界：两侧法兰的盘径尺寸匹配常规32孔辐条编法的排布要求，法兰上的辐条孔沿圆周等距分布，孔位做了沉台倒角处理，避免辐条条帽安装后出现应力集中割伤条帽的问题，相邻孔位的间距经过核算，保证编圈后辐条的交叉角度符合力学要求，不会出现辐条之间相互摩擦干涉的情况。

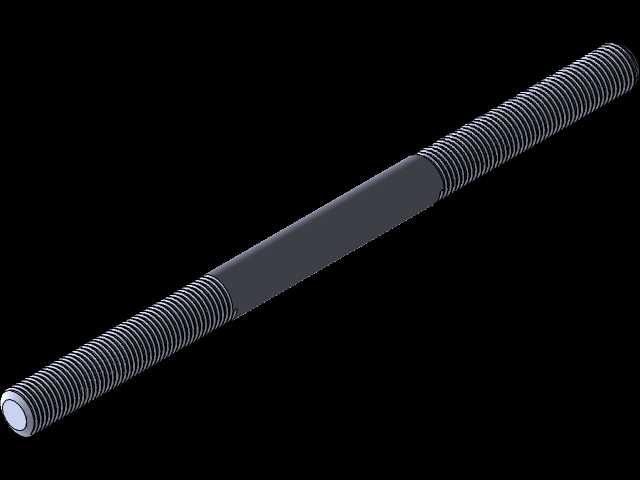

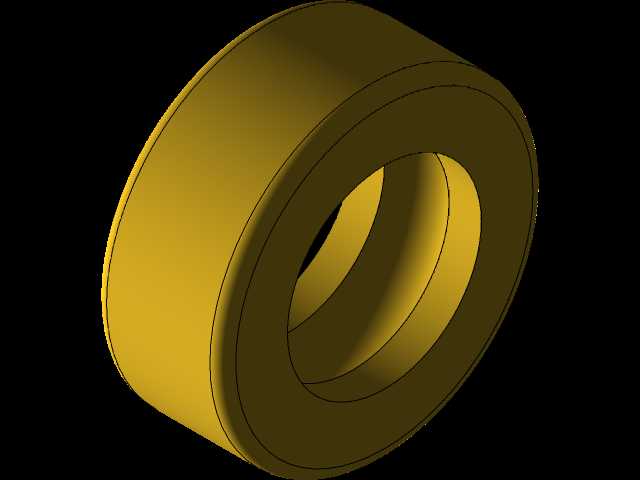

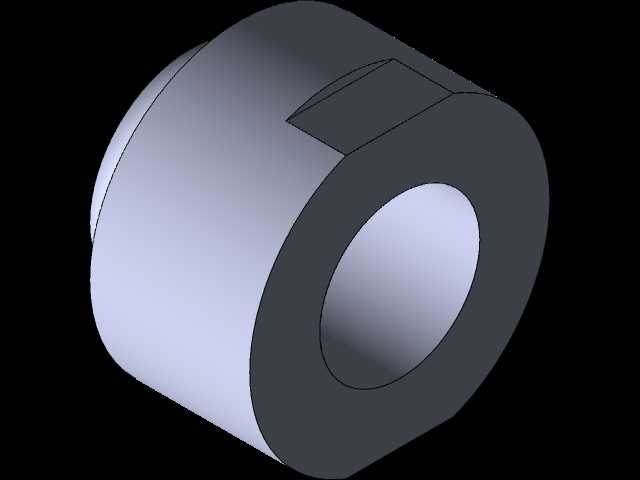

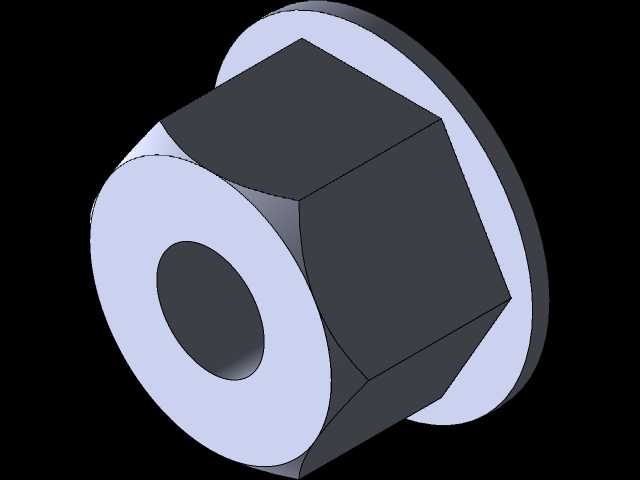

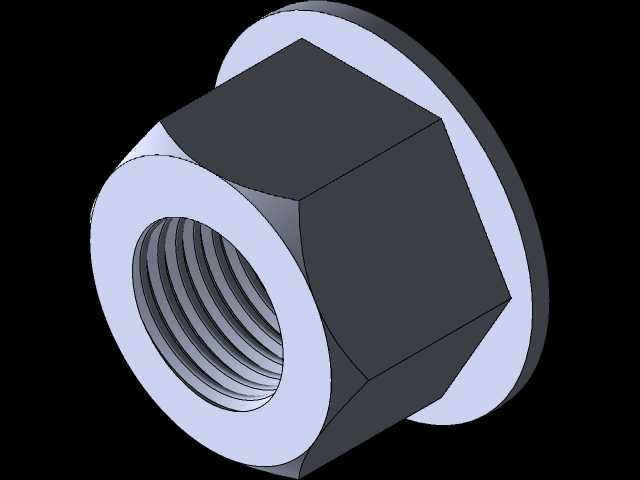

　　核心的轴芯部分采用阶梯轴结构设计，轴端的螺纹段适配标准锁紧螺母，螺母的对边尺寸符合常规拆装工具的适配要求，不需要专用工具即可完成轮组的拆装维护，轴芯与花鼓主体的配合部位预留了轴承安装位，配合公差选用基孔制过渡配合，保证轴承压装后不会出现跑内圈、跑外圈的问题，同时兼顾后期维护时轴承拆卸的便利性。花鼓主体的筒体部分采用等径过渡设计，在保证整体结构刚性的前提下，尽可能削减非承载区域的材料厚度，降低整体转动惯量，提升轮组的加速响应性能，两侧法兰与筒体的连接部位做了圆弧过渡处理，避免应力集中导致的法兰断裂问题，这也是很多入门级花鼓设计容易忽略的细节——越野骑行时侧向冲击力较大，直角过渡的连接位置很容易在长期交变载荷下出现疲劳裂纹。

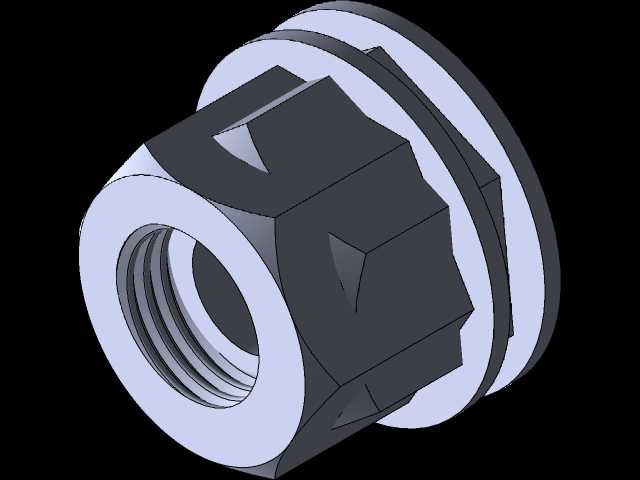

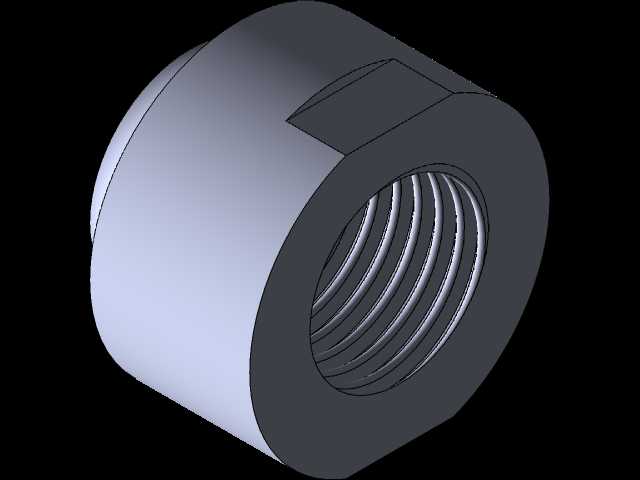

　　从功能特性来看，这款花鼓的法兰盘距经过优化，编圈后辐条的张力分布更均匀，轮组的侧向刚性比常规窄法兰花鼓提升明显，在过弯、摇车发力时不会出现明显的轮组偏摆，轴端的锁紧结构采用螺母加止退垫圈的组合，避免长期骑行震动导致螺母松动脱落，提升使用安全性。设计过程中也充分考虑了装配工艺性：所有零部件的加工基准统一，以轴芯的中心轴线为核心基准，法兰端面、轴承安装位、螺纹段的同轴度公差控制在0.02mm以内，保证装配后花鼓转动时没有偏摆，转动阻力控制在合理范围内，不会出现拖滞感。另外，花鼓的外形尺寸充分兼容主流的碟刹安装座适配要求，不需要额外修改结构即可加装标准六钉碟刹片，满足不同制动系统的配套需求，筒体内部的空腔预留了足够的空间，

　　可以兼容常规规格的轴承与密封件，密封件采用迷宫式结构设计，能够阻挡骑行过程中的泥水、灰尘进入轴承内部，延长轴承的维护周期，降低日常使用的维护成本。在做结构校核时，针对垂直冲击载荷、侧向扭力、辐条拉力三个核心受力方向做了受力仿真，法兰根部的最大应力远低于材料的屈服强度，即使在大冲击载荷下也不会出现塑性变形，轴芯的挠度变形量控制在允许范围内，保证制动时碟片不会蹭到卡钳。很多新手在做花鼓设计时容易一味追求轻量化，过度削减法兰与筒体的壁厚，导致实际使用中出现法兰断裂、轴芯弯曲的问题，这款设计在轻量化与结构强度之间做了平衡，非承载区域做减重处理，受力关键部位保留足够的材料厚度，兼顾性能与可靠性。实际装配验证阶段，编圈过程中辐条穿入顺畅，条帽锁紧时不会出现孔位卡滞的问题，装配完成后转动顺滑，轴向、径向的跳动量都控制在轮组装配的允许公差范围内，不需要额外做大量的校正工作，能够提升轮组组装的生产效率。
