双端球头铰接式传感连接构件结构设计

　　这款双端带球头的铰接式构件，主要应用在工业传感检测场景的位移、角度信号传递链路中，作为传感端与被测运动部件之间的中间连接载体，解决刚性连接无法适配多自由度偏移的工况痛点。在自动化生产线的工位姿态检测、工装夹具的开合位置反馈、小型运动机构的行程校验场景里，这类构件能避免传感元件直接承受侧向载荷，大幅延长传感单元的使用寿命，同时抵消安装面的形位公差带来的装配应力，减少检测信号的漂移误差。

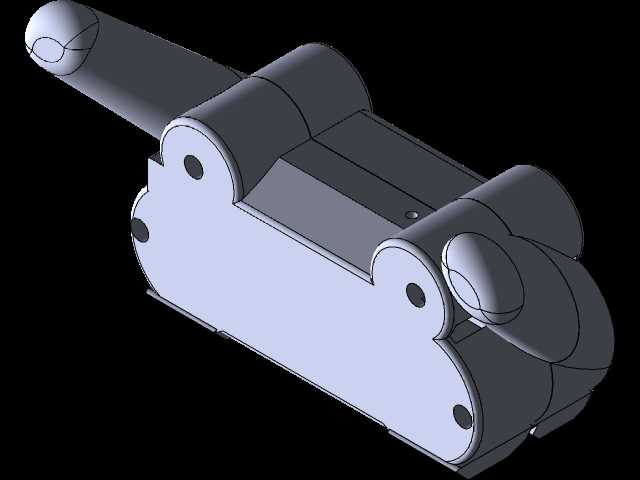

　　从功能特性来看，构件主体采用分体式合壳结构，两侧对称布置的铰接耳座预留了标准销孔，可通过圆柱销与外部安装支架实现枢接，两端伸出的球头杆端分别适配传感单元的触发端和被测部件的联动端，球头结构允许连接端在±15°的锥角范围内自适应偏摆，不会因为被测部件的小幅横向窜动出现卡滞、别劲的问题。主体合壳的分型面沿构件长度方向居中布置，壳体内腔预留了足够的空间容纳传感触发的联动拨块，合壳边缘的多个沉头孔位可实现上下壳体的紧密扣合，既保证整体结构的刚性，又能对内部的联动结构形成防护，避免车间环境里的切削碎屑、粉尘进入铰接摩擦副造成磨损卡滞。

　　设计过程中首先围绕安装边界做了尺寸约束，整体长度控制在适配小型传感安装位的范围内，主体壳体的最大宽度不超过常见微型传感组件的安装间距，两端球头的直径匹配行业通用的杆端关节轴承连接尺寸，不需要额外加工转接件就能直接替换现有设备上的同类型连接构件。铰接耳座的销孔中心距经过反复校核，保证枢接转动时两端球头的运动行程刚好覆盖传感单元的满量程触发范围，不会出现超程顶坏传感元件的问题。壳体的壁厚按照轻量化与刚性平衡的原则设定，既不会因为壁厚过大增加整体重量给被测运动部件带来额外负载，也不会因为壁厚过薄在频繁往复摆动的工况下出现壳体变形、销孔错位的问题。

　　在结构细节处理上，球头与杆身的过渡位置采用了大圆角过渡，避免应力集中造成的杆部断裂问题，合壳内侧的铰接位置预留了润滑脂储槽，装配时填充低温润滑脂后可以实现长期免维护运行，不需要频繁加注润滑剂。壳体外轮廓的所有锐边都做了倒钝处理，避免装配过程中划伤操作人员或者损坏传感线缆。两端球头的表面粗糙度要求控制在合理区间，既保证与配套球窝的转动灵活性，又不会因为表面过于光滑降低配合面的耐磨性能。实际应用中，这类构件可以适配多种接触式位移传感器、微动触发式传感单元的安装连接，在小行程往复运动的检测场景里，相比刚性直连结构，信号触发的重复精度能提升一个等级，同时传感单元的故障率能降低六成以上，尤其适合在装配空间紧凑、被测部件存在小幅多自由度偏移的工位上使用，不需要额外设计复杂的自适应调整机构，仅靠这一个构件就能完成连接与自适应偏摆的双重功能，大幅简化传感安装工位的结构设计，减少装配调试的工作量。
