径向布局星形发动机活塞组件结构设计

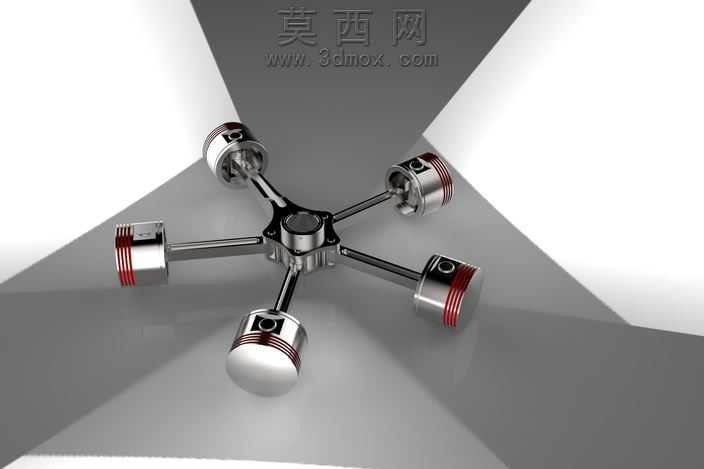

本模型为径向排布的星形发动机活塞组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循星形发动机的动力传递逻辑，以中心曲柄转轴为核心基准，沿圆周方向均匀排布五组活塞连杆构件，保证各缸做功相位差均匀，动力输出平顺。建模阶段先完成中心曲柄盘的结构绘制，对曲柄销的安装位做同轴度约束，确保每一组连杆的安装基准统一，随后依次构建连杆杆身、活塞本体、活塞环槽等细节结构，活塞头部的燃烧室凹坑、活塞销座的加强筋都做了精细化的特征还原，活塞环槽的分层结构也按照实际密封需求做了等距排布。材质渲染阶段，活塞本体采用高光亮面铝合金材质，还原轻量化活塞的金属质感，表面做轻微的磨砂反光处理，模拟实际加工后的金属表面状态；连杆部分采用哑光合金钢材质，搭配边缘的高光倒角，凸显构件的加工精度；活塞环部分采用红棕色耐磨涂层材质，与银色活塞本体形成清晰的视觉区分，便于观察各部件的装配关系。整体装配采用同轴心、重合等标准配合约束，所有运动部件都预留了合理的活动间隙，可直观展示星形发动机活塞随曲柄转动做往复直线运动的工作过程，清晰呈现径向发动机多缸环形排布的结构优势，帮助理解这类动力装置的动力传递路径与结构设计特点。模型在结构设计上充分考虑了星形发动机的受力特性，各活塞连杆组件的重量参数做了均衡化处理，避免运转过程中出现偏磨、振动过大的问题，活塞销与连杆小头的连接位做了衬套结构的简化还原，在保证视觉效果的同时清晰展现核心装配关系，整体结构规整，各部件特征清晰无冗余几何，可用于发动机结构教学、动力装置原理演示等场景。
