高精度斜齿螺旋齿轮传动件三维设计

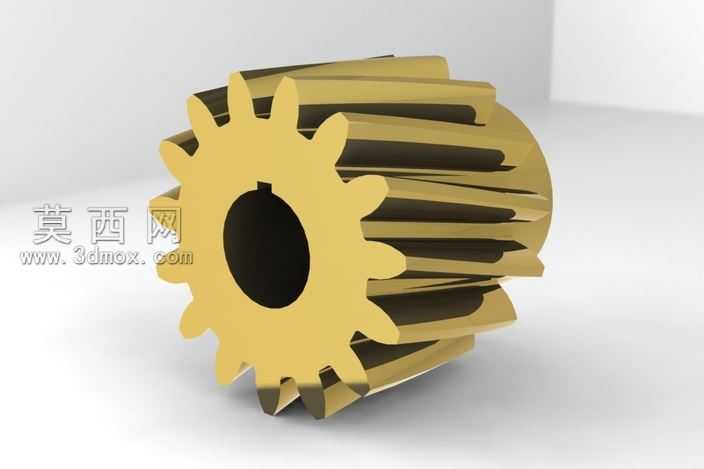

本螺旋齿轮模型采用参数化建模思路完成，建模过程中首先依据渐开线齿廓生成原理，通过方程式驱动齿形轮廓曲线，保证齿面啮合精度符合机械传动设计标准。建模阶段先绘制齿轮的基准轴与分度圆、齿顶圆、齿根圆等基准特征，再通过螺旋线扫描生成斜向齿槽结构，齿向螺旋角经过精准参数设定，可适配交错轴传动的工况需求，齿根处做了圆角过渡处理，避免应力集中导致的零件失效。中心轴孔采用键槽定位结构，建模时严格按照公差配合要求设计键槽尺寸，保证与传动轴装配时的同轴度与周向固定可靠性。渲染阶段为模型赋予金属黄铜材质，调整材质的粗糙度、反射率参数模拟真实金属质感，打光采用多光源组合方案，主光源从斜上方投射凸显齿面的螺旋走向与立体结构，补光弱化阴影区域的死黑部分，环境光添加轻微反射效果提升模型真实感。模型整体结构完整，齿形均匀规整，螺旋升角一致，所有齿面的曲面连续性良好，无破面、重叠面等建模缺陷，可直接用于传动结构的运动仿真、装配干涉检查，也可作为机械设计教学演示、传动方案展示的素材使用，能够直观呈现螺旋齿轮的啮合原理与结构特点，为后续的工程出图、数控加工编程提供精准的三维模型基础。
