单缸双缸侧梁式蒸汽机结构设计

　　这类侧梁式蒸汽机的三维结构，常被用于小型动力演示装置、复古动力教具以及微型蒸汽动力设备的开发参考，在科普展项、手工动力装置制作、早期动力机械结构教学场景中，能够直观复现往复式蒸汽动力的完整传动逻辑，帮助从业者理解热能到旋转机械能的转换路径。从实际用途来看，该结构同时覆盖单缸与双缸两种配置形式，单缸版本可满足低负载、小扭矩输出的演示需求，双缸版本则通过错相位配气，抵消单缸往复运动的死点问题，输出更连续的扭矩，适配需要稳定转速的小型动力输出场景。

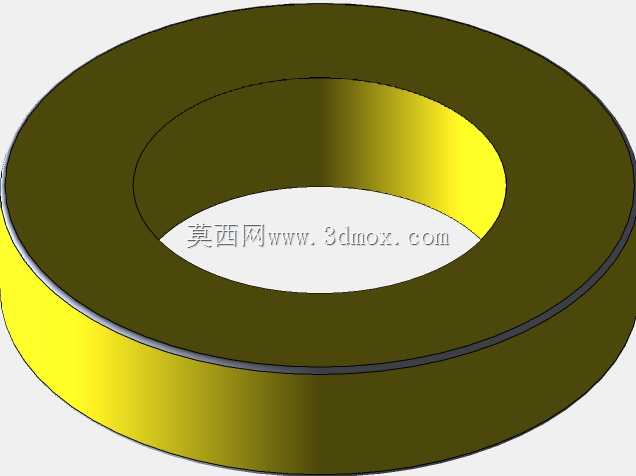

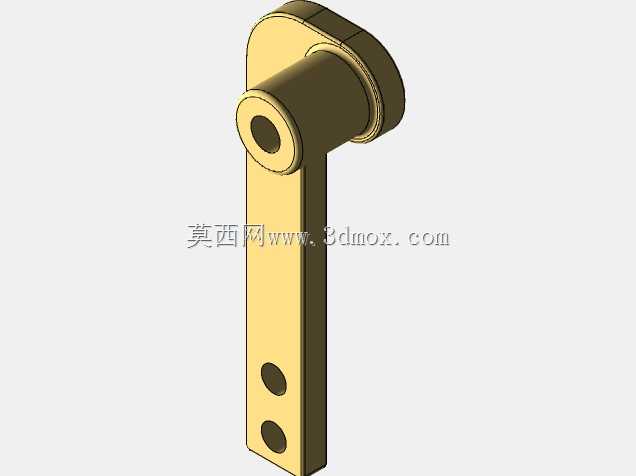

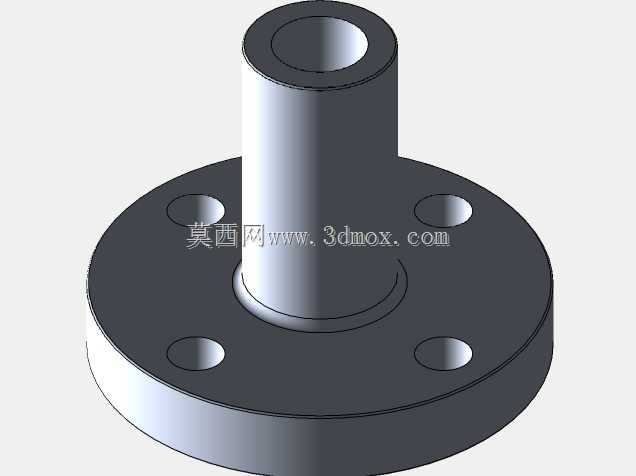

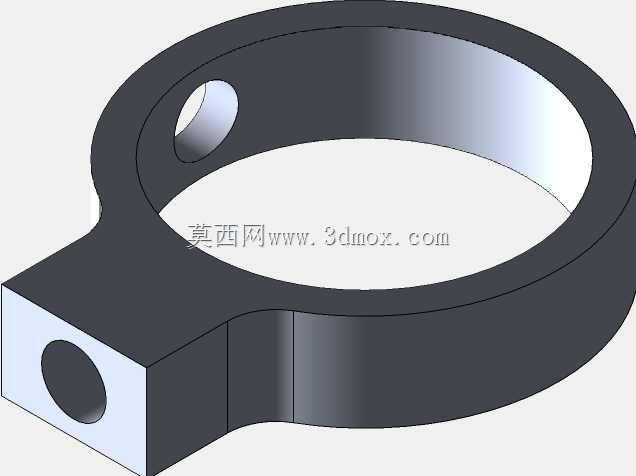

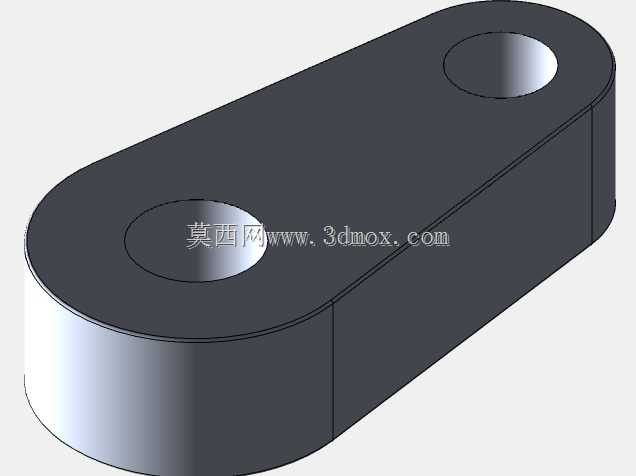

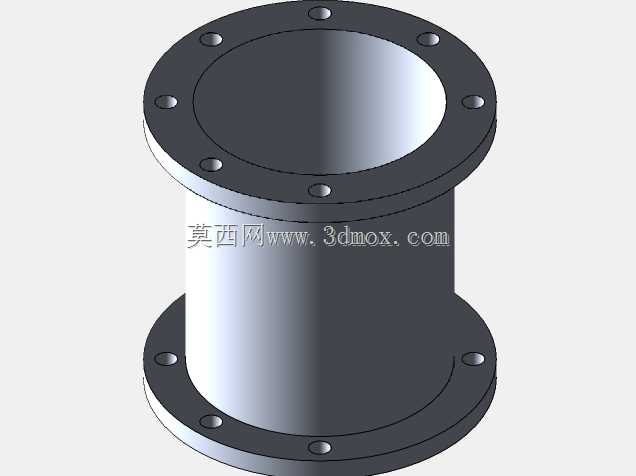

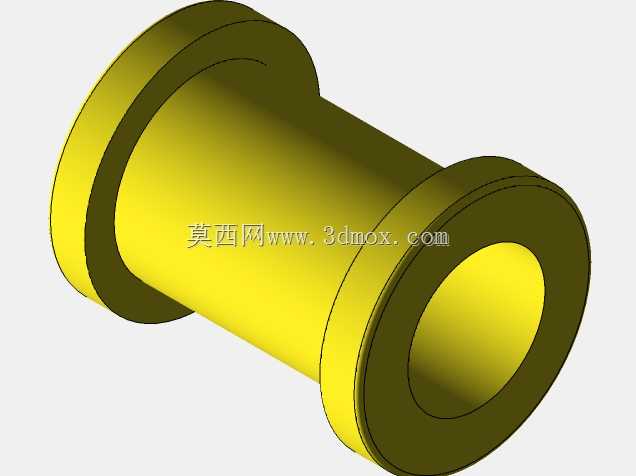

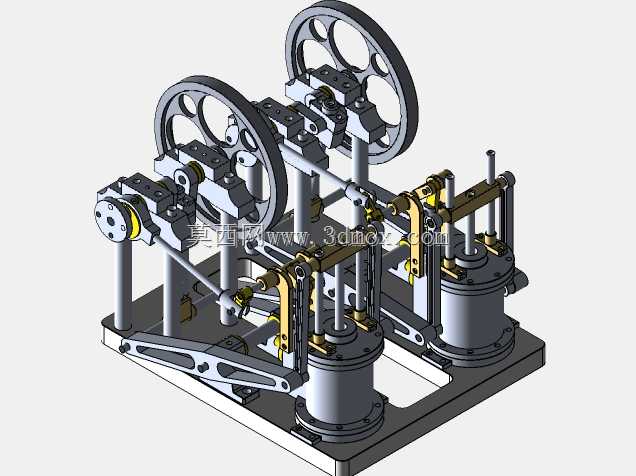

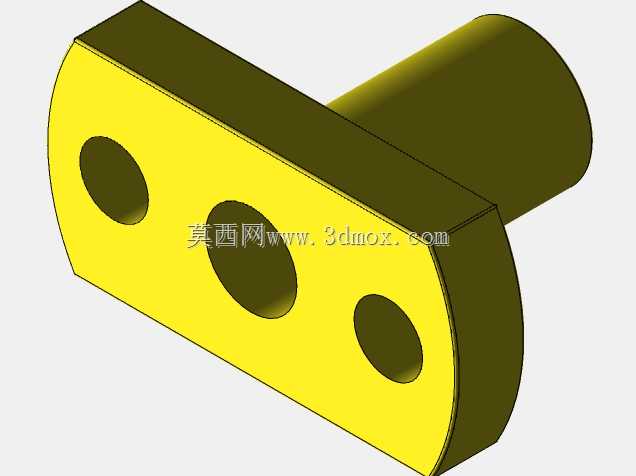

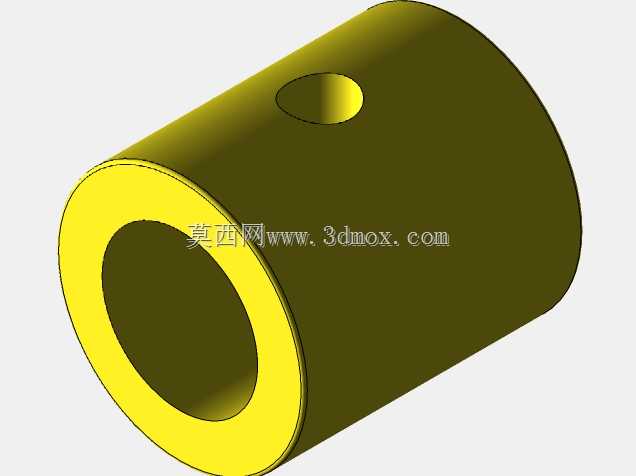

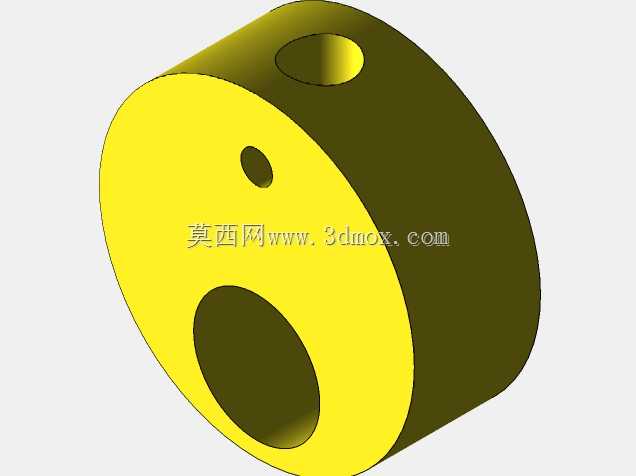

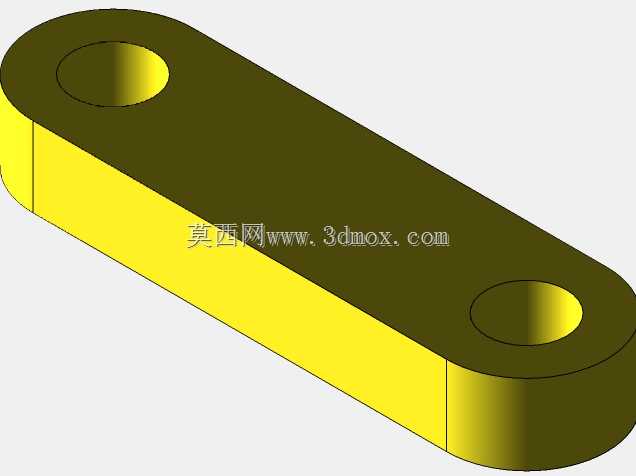

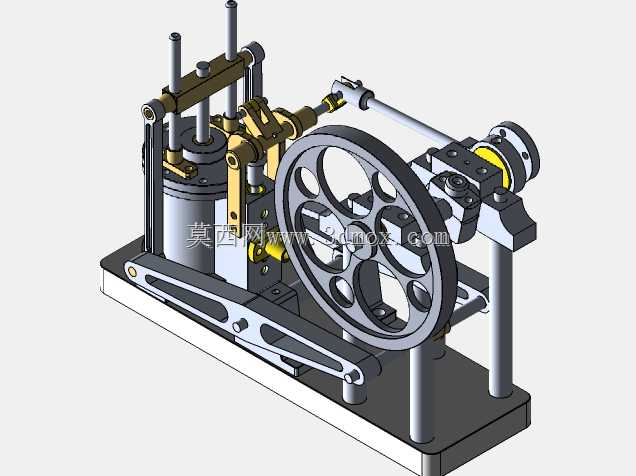

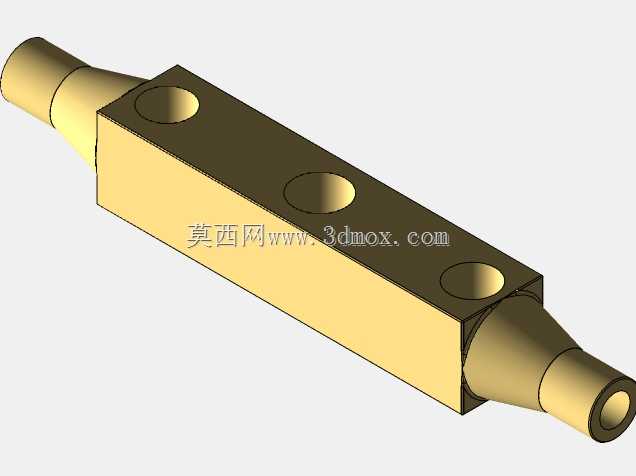

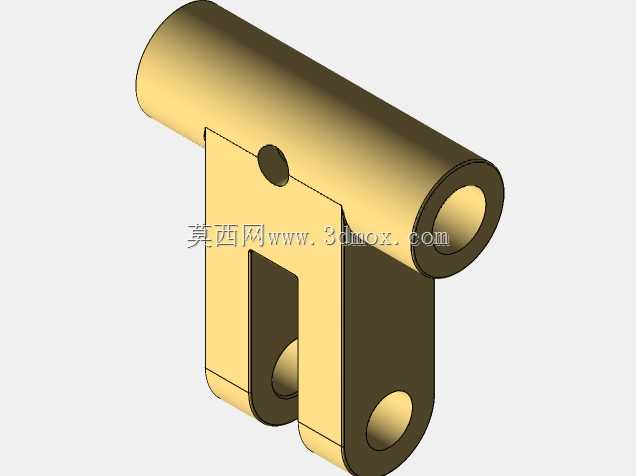

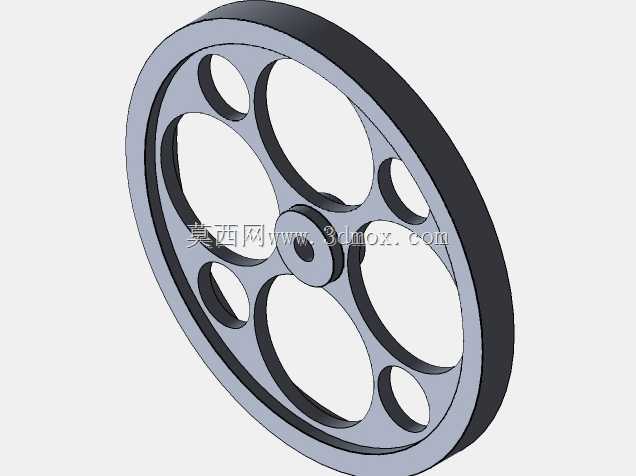

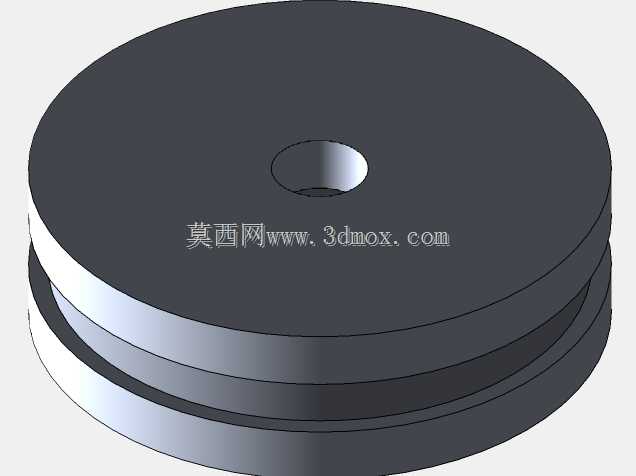

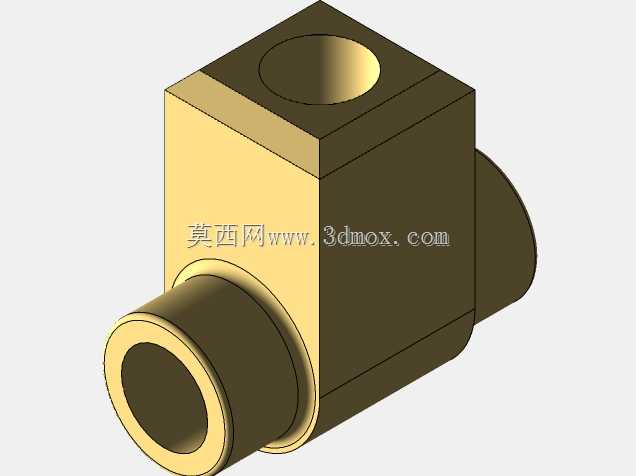

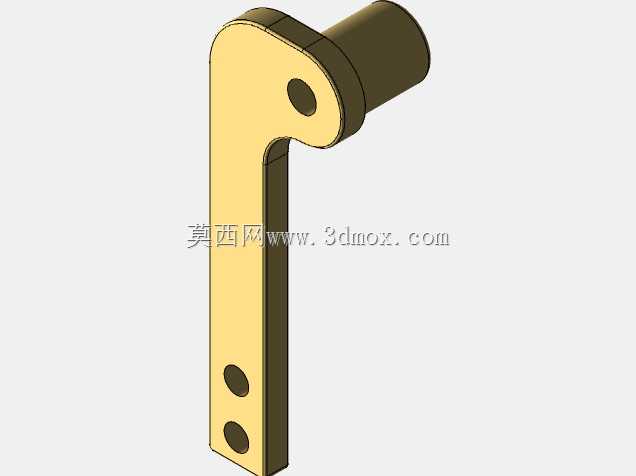

　　从功能特性上看，整套结构采用侧梁式承载框架，两个立式汽缸平行布置在底座一侧，配气滑阀机构与汽缸本体集成安装，通过侧置的摇杆、横梁构件将活塞的直线往复运动传递至曲轴端，曲轴两端配置大直径带辐条的飞轮，利用飞轮的转动惯量储存能量，克服活塞往复运动的速度波动，保证输出轴转动的平顺性。配气机构采用滑阀式配气，通过偏心轮带动滑阀往复移动，精准控制汽缸进汽、排汽的时序，双缸版本的两个偏心轮存在固定相位差，使得两个汽缸的做功行程交替进行，避免曲轴停在死点位置无法启动。

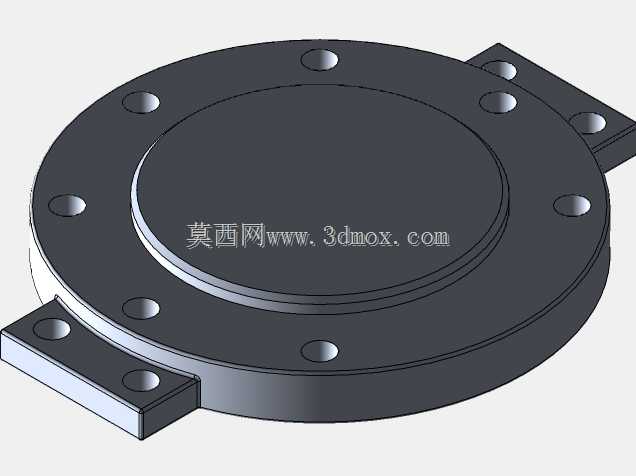

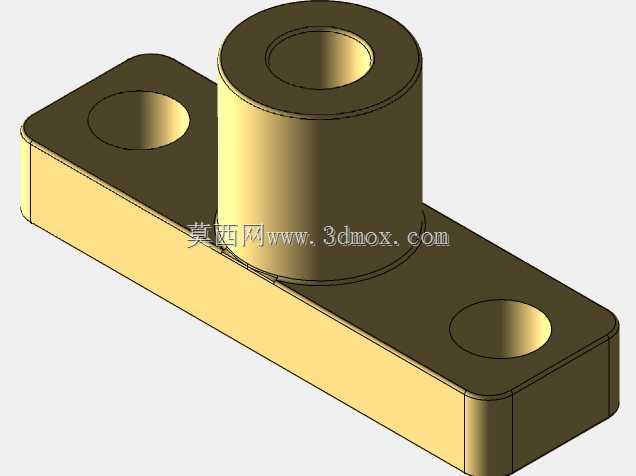

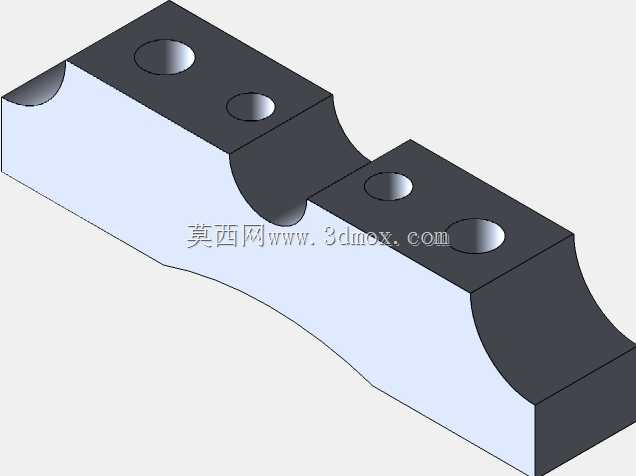

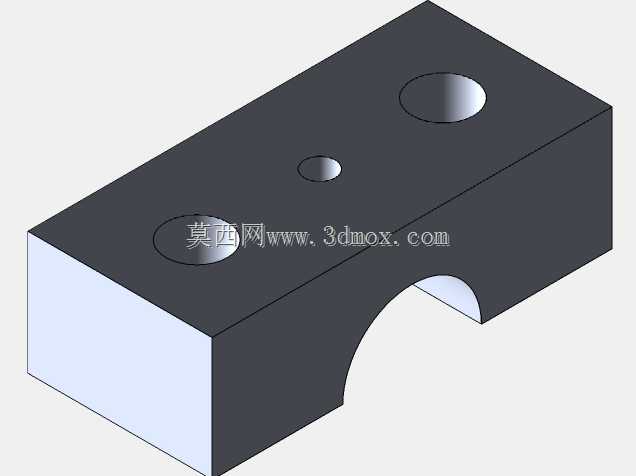

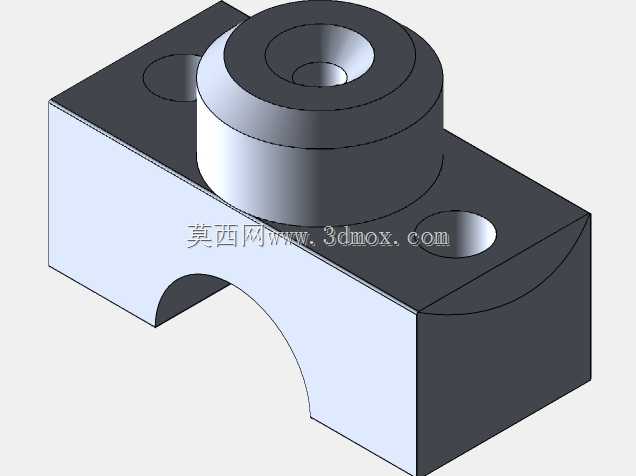

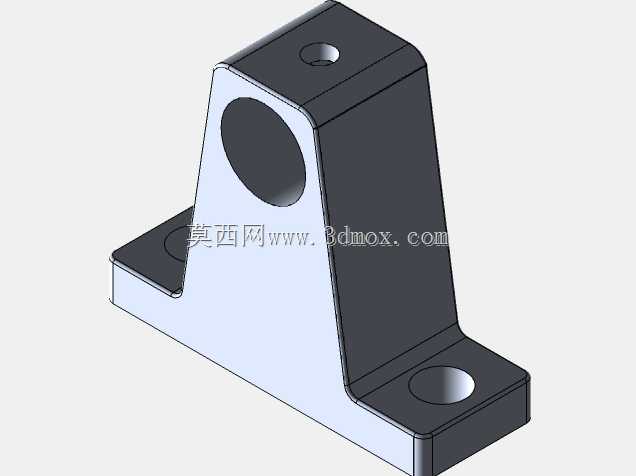

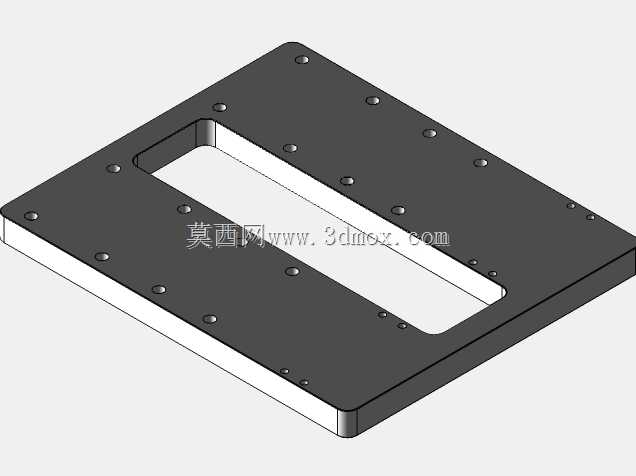

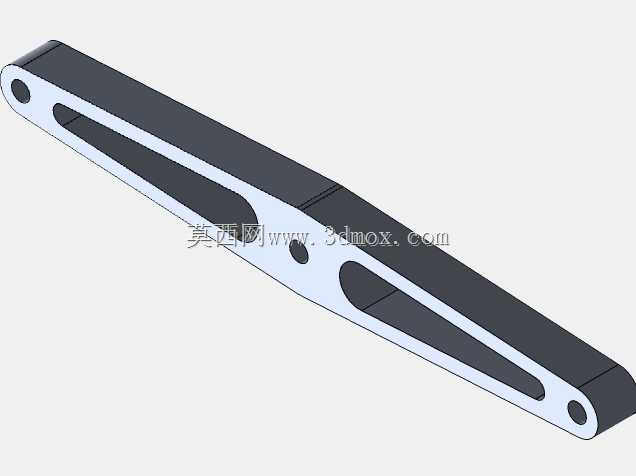

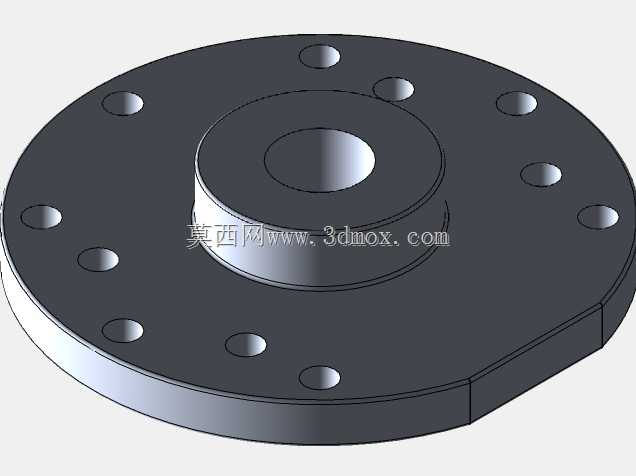

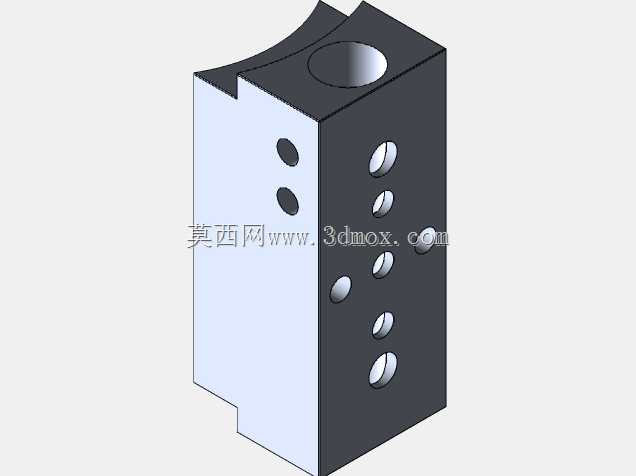

　　设计思路上，整套结构优先保证传动链路的刚度，底座采用整块板式结构加工，所有立柱、汽缸安装座、曲轴轴承座均直接固定在底座上，减少装配累积误差；侧梁构件采用镂空式结构设计，在保证抗弯强度的前提下降低整体运动件的重量，减少往复运动的惯性冲击。曲轴的轴承位采用分体式轴承座设计，方便装配调试时调整曲轴的同轴度，避免转动卡滞。汽缸与活塞的配合面预留了合理的间隙，兼顾密封性能与运动顺滑度，配气滑阀的行程通过偏心轮的偏心距精准匹配，保证进汽排汽的开度满足蒸汽流量需求。

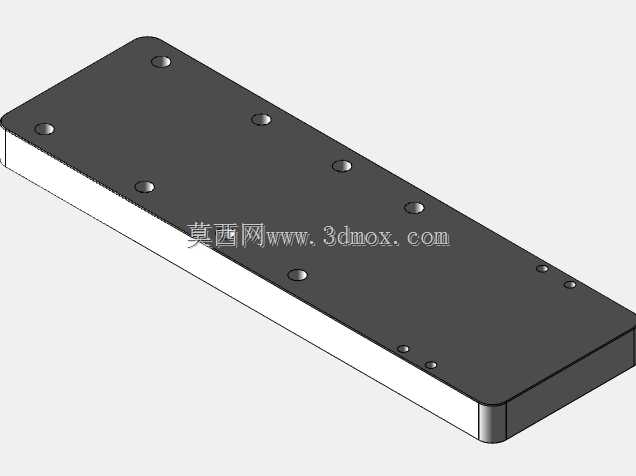

　　从安装边界来看，整套结构的安装基准为底部的平板底座，底座上预留了对应安装孔位，可直接固定在操作台或设备基座上，整体横向尺寸以两个飞轮的外侧为最大宽度边界，纵向尺寸以汽缸前端到飞轮后端的距离为长度边界，高度方向以飞轮顶端为最高边界，安装时需要预留飞轮转动的安全空间，同时在配气机构、曲轴连杆的运动区域预留足够的避让空间，避免运动干涉。结构中所有运动副的润滑点均设计在易操作的位置，日常维护时可直接加注润滑脂，减少拆解工作量。

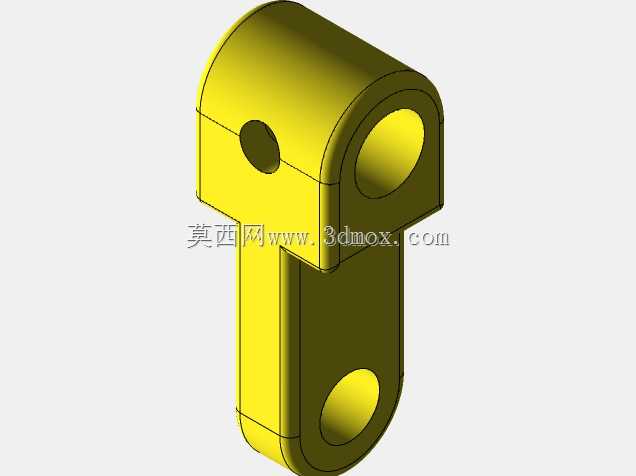

　　在实际建模过程中，需要重点关注连杆与横梁的铰接点位置精度，该位置直接决定活塞的行程与曲轴的回转半径匹配度，若位置偏差过大，会导致活塞运动到上下止点时出现撞缸或者传动卡滞的问题。飞轮的质心需要与曲轴回转中心重合，建模时需要做动平衡校验，避免高速转动时出现过大振动。双缸版本的两个汽缸平行度需要严格控制，否则会导致活塞运动时出现偏磨，缩短密封件的使用寿命。配气偏心轮的相位角需要根据汽缸的布置角度精准计算，保证进排汽时序与活塞运动位置精准对应，避免出现蒸汽浪费或者动力输出不足的问题。
