工业传动用滚子链链节结构设计

　　做传动系统结构设计时，链传动的选型与细节建模往往是容易被忽略但直接影响整机可靠性的环节，很多新手在做输送线、动力传动布局时，只会直接调用标准件库的链条模型，却没搞清楚单节链节的结构边界、啮合间隙要求，最后装配时要么出现链轮卡滞、要么链条张紧后出现侧向摆动。这次的链节结构，是针对常规短节距精密滚子链做的单节参数化建模，还原了外链板、销轴、套筒的实际配合关系，没有做简化处理，能直接用于链传动系统的装配验证、运动仿真环节。

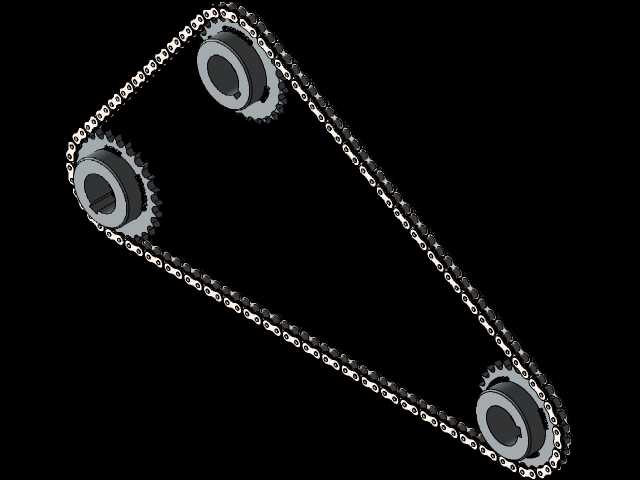

　　从实际应用场景来看，这类链节是组成滚子链的基础单元，广泛用在各类工业传动场景里——从轻载的包装线输送传动，到中载的机床进给机构传动，再到重载的工程机械动力传输，只要用到链传动的地方，都离不开这类标准链节的组合。和带传动相比，链传动的平均传动比更准确，张紧力需求更小，作用在轴上的载荷更低，能在高温、多尘、有油污的恶劣工况下保持稳定传动，这也是很多工况下优先选链传动而非带传动的核心原因。

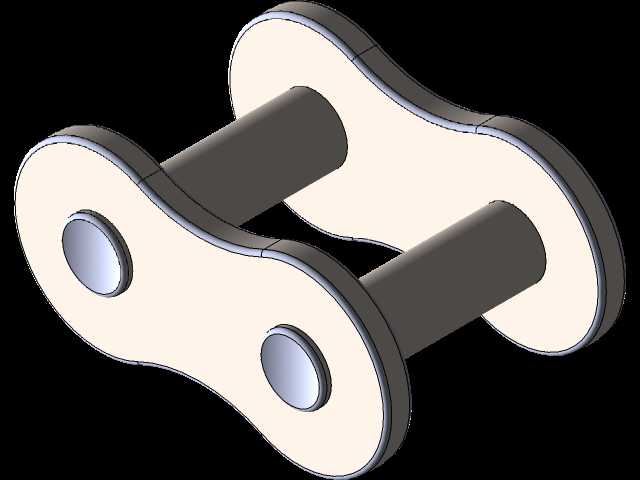

　　从结构功能特性来看，这个单节链节的结构完全遵循传动啮合要求：两片外链板采用8字形落料轮廓，这种轮廓不是随意设计的，是在保证链板各个截面抗拉强度接近等强度的前提下，尽可能减轻链节自身重量、降低传动时的惯性力，链板两端的销轴孔采用过盈配合设计，和销轴压装后形成刚性的外链节组件，不会在传动过程中出现相对转动；中间的销轴是链节之间铰接的核心承载件，表面做了硬化处理来降低铰接转动时的磨损，销轴的长度要严格控制，既要保证两端和外链板压装后有足够的连接强度，又不能超出外链板外侧平面太多，避免和链轮侧板、传动护罩发生干涉；内链节的套筒和内链板同样采用过盈配合，套筒空套在销轴外侧，工作时套筒和链轮轮齿直接接触啮合，滚子（部分重载场景会在套筒外侧加装滚子）可以在套筒上自由转动，把啮合时的滑动摩擦转化为滚动摩擦，大幅降低啮合磨损，提升链条整体使用寿命。

　　做这个结构的建模时，首先要明确的是安装边界和尺寸配合逻辑：链节的节距是最核心的参数，也就是相邻两个销轴中心的距离，这个参数直接决定了匹配的链轮型号、传动时的多边形效应大小——节距越大，链条承载能力越强，但传动时的动载荷、冲击、噪声也会越大，所以建模时先锁定节距基准，再依次推导链板的孔中心距、链板的外形轮廓：链板的腰部厚度要根据额定抗拉强度计算，不能为了好看随意减薄，否则传动时容易出现链板拉断的失效形式；销轴的直径要和链板孔、套筒内径做配合公差匹配，铰接处的间隙要控制在合理范围，间隙太小会导致铰接转动卡滞，润滑脂无法进入配合面加速磨损，间隙太大则会导致传动精度下降，链条张紧后出现侧向晃动，和链轮啮合时出现跳齿问题。

　　很多人做链条建模时会忽略链节的铰接自由度设置，直接把所有零件做成刚性整体，这样做出来的模型没法做运动仿真，也没法验证链条绕上链轮时的弯折角度是否符合要求——实际上单节链节的两个铰接点，绕销轴轴线的转动角度是有范围的，要匹配对应链轮的最小分度圆直径，保证链条绕在最小齿数的链轮上时，相邻链节不会出现干涉卡滞。另外链板的外侧平面要做平面度要求，整个链节组装完成后，两侧外链板的平行度要控制在公差范围内，否则多节链节拼接成整根链条后，会出现侧向扭曲，和链轮啮合时出现偏磨，大幅降低链条使用寿命。

　　在实际做设备的链传动布局时，单节链节的尺寸参数是整根链条选型的基础：除了节距之外，销轴的直径决定了链条的抗剪切能力，链板的厚度决定了抗拉承载能力，内节内宽决定了和链轮齿宽的匹配性，这些参数都要和链轮的齿形参数一一对应，比如链轮的齿沟圆弧半径要和套筒（滚子）的外径匹配，齿面的工作段角度要符合链节啮入啮出的运动轨迹，否则就算链条和链轮的节距一致，也会出现啮合不顺畅、磨损过快的问题。这个模型把这些配合面的尺寸都做了准确还原，没有做圆角简化或者结构省略，不管是用来做链传动的运动仿真，验证张紧机构的行程是否足够，还是用来做传动护罩的结构设计，核对护罩和链条之间的安全间隙，都能直接复用，不需要再重新核对标准件的尺寸参数。

　　另外从维护角度来说，这种标准链节的结构也决定了链条的维护要点：铰接处是磨损的高发位置，所以建模时也预留了润滑脂的存储间隙，实际使用时需要定期向铰接位置加注润滑脂，在销轴和套筒的配合面形成油膜，降低磨损速率；如果出现单个链节损坏，可以通过拆销轴的方式更换单节链节，不需要更换整根链条，这也是链传动维护成本低的原因之一。做结构设计时，还要考虑链条的悬垂度要求，水平布置的链传动，松边的悬垂度不能太大，否则容易出现链条和机架剐蹭、跳齿的问题，这时候就需要通过准确的链节模型来模拟不同张紧状态下的链条形态，确定张紧轮的安装位置和调整行程。
