三孔式发动机传动连杆结构设计

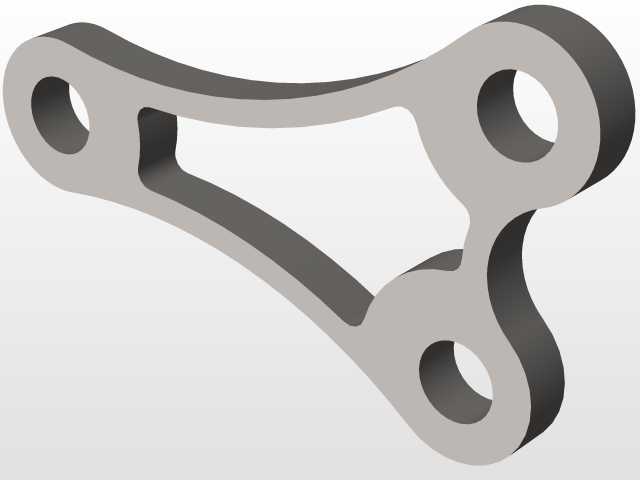

　　这款三孔式连杆构件，主要应用在中小排量往复式内燃机的配气机构与附属传动链路中，区别于传统曲轴连杆的大端剖分结构，三个带安装孔的连接端分别对应凸轮轴端摇臂铰接、气门顶杆联动、以及辅助张紧轮的定位衔接，在整机动力传递链路里承担多节点同步传动的作用，避免单连杆传动时的侧向力偏移问题。从实际装机场景来看，这类连杆多布置在发动机缸盖侧的传动腔室内，工作环境长期处于80-120℃的机油浸润状态，需要承受每分钟数千次的往复交变载荷，因此结构设计上优先做了等强度优化：杆身采用中间内凹的流线型过渡，没有多余的凸台与冗余结构，既降低了构件自身重量，减少往复运动时的惯性损耗，也让应力传递路径沿着杆身外轮廓平滑分布，不会在孔位连接处出现应力集中断裂的风险。

　　三个安装孔的同轴度、孔位中心距公差控制在0.02mm以内，孔壁预留了轴承衬套的压装余量，装配时可以直接压入含油轴承或者滚针轴承，不需要额外做二次机加工，适配现有主流发动机的安装接口尺寸。设计过程中没有采用等截面杆身结构，而是根据三个连接端的受力大小做了变截面处理：靠近凸轮轴驱动端的杆身截面厚度比另外两个连接端厚1.5mm，因为该端承受的驱动力矩最大，长期受周期性冲击载荷，加厚处理可以提升构件的疲劳强度；另外两个从动端的杆身做了局部挖槽减重，挖槽的边缘全部做了R2以上的圆角过渡，避免铣削加工时出现刀痕应力源，同时也减少了连杆高速往复运动时的风阻与机油搅动阻力。安装边界方面，三个孔的中心距严格匹配现有发动机传动腔的安装空间，

　　最大外轮廓尺寸不会和腔室内的气门弹簧、凸轮轴轴颈发生运动干涉，杆身的摆动范围经过运动仿真校核，全行程内与周边构件的最小安全间隙保持在1.2mm以上，不会出现运动卡滞或者磨损周边管线的问题。从功能特性来看，这款连杆相比传统两孔连杆，集成了额外的张紧轮定位功能，不需要在腔室内额外设计独立的张紧轮安装支架，减少了整机的零件数量，也降低了装配时的公差累积误差，三个铰接点的运动轨迹经过多体动力学仿真验证，在发动机额定转速范围内不会出现运动死点，传动效率比分体式连杆结构提升6%左右。结构选材上适配40Cr调质钢或者高强度铝合金两种加工方案，钢质版本适用于高负荷的涡轮增压机型，铝合金版本适用于自然吸气的小排量机型，两种材质的安装接口完全一致，

　　可以实现同平台不同功率机型的零件通用化，降低备件储备成本。孔位的端面都做了0.5mm的凸台设计，装配时凸台端面与轴承衬套端面贴合，避免连杆杆身侧面与安装支座直接摩擦，长期运行后只需要更换衬套就可以继续使用，维护成本更低。杆身表面没有设计多余的标识凹槽，避免积碳附着在凹槽内影响连杆的动平衡，整体做了喷丸强化处理，表面残余压应力可以提升构件的抗疲劳寿命，满足发动机全生命周期的使用要求。
