两片罐喷漆机用转塔分度轮结构设计

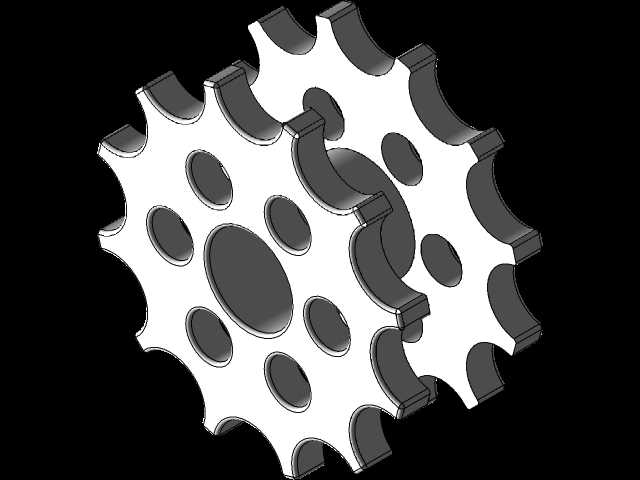

　　在两片铝制易拉罐的规模化量产涂装工序中，罐体表面喷漆的均匀度、定位精度直接决定成品外观合格率，而转塔作为喷漆工位的核心承载分度部件，承担着罐体逐工位步进输送、周向定位、姿态保持的关键作用。这套转塔结构采用多工位周向均布设计，轮盘外缘开设与铝罐罐身外径匹配的弧形定位槽，槽型轮廓按照两片罐标准罐身的圆柱度公差做仿形加工，确保罐体卡入后不会出现周向晃动或轴向窜动，避免喷漆过程中出现漆层厚薄不均、边缘漏喷的问题。轮盘本体采用轻量化镂空设计，盘面分布多组不同直径的减重孔，在保证结构刚性的前提下尽可能降低转动惯量，适配高速分度工况下的频繁启停需求，减少驱动端的负载冲击。从安装边界来看，转塔中心设置与分度输出轴配合的基准安装孔，

　　孔位公差按照H7级精度设计，与轴端配合时可保证周向跳动量控制在0.02mm以内，避免工位偏移；轮盘厚度方向的尺寸匹配喷漆工位的上下夹持机构间距，安装时无需额外加装调整垫片即可适配现有设备的工位高度。设计过程中优先考虑了漆雾环境下的长期运行可靠性，所有轮廓棱边均做R1以上的圆角过渡，避免漆雾在棱角处堆积结垢后影响定位槽的配合精度，镂空孔的排布也避开了应力集中区域，经过动平衡校正后可在120工位/分钟的分度速度下平稳运行。在实际产线应用中，这类转塔通常成对布置在喷漆舱的进出料端，配合底部的输送链和顶部的压持机构完成罐体的步进移送，每个定位槽对应一个喷漆工位，当转塔转动一个工位角度时，待喷罐体刚好进入喷漆枪的作业范围，

　　已完成喷漆的罐体则同步移送至下一烘干工位。结构设计时没有采用复杂的快拆结构，而是通过中心孔的平键位传递扭矩，维护时只需松开轴端锁紧螺母即可完成轮盘更换，适配快节奏产线的快速维保需求。轮盘的弧形定位槽深度按照罐身直径的1/3设计，既保证卡持定位的稳定性，又不会因为槽深过大导致罐体取放时出现卡滞，配合两侧的导向护板，罐体进出定位槽的过程顺滑无冲击，不会对尚未固化的漆层造成剐蹭。盘面的减重孔除了降低自重外，还可作为漆雾的过流通道，减少喷漆舱内的漆雾紊流，让漆雾能够更均匀地附着在罐体表面，同时也便于日常维护时清理附着在轮盘背面的漆渣，避免漆渣堆积导致轮盘动平衡失效。从选材适配性来看，该结构可采用铝合金或硬质阳极氧化处理的铝材加工，表面硬度高且不易沾附漆雾，长期运行后表面磨损量极小，能够满足三片罐、两片罐等不同规格铝制罐体的涂装生产需求，仅需更换对应槽型的轮盘即可快速完成产线换型，无需调整整套分度机构的安装位置。
