家用简易三足支架焦煤烧烤炉结构设计

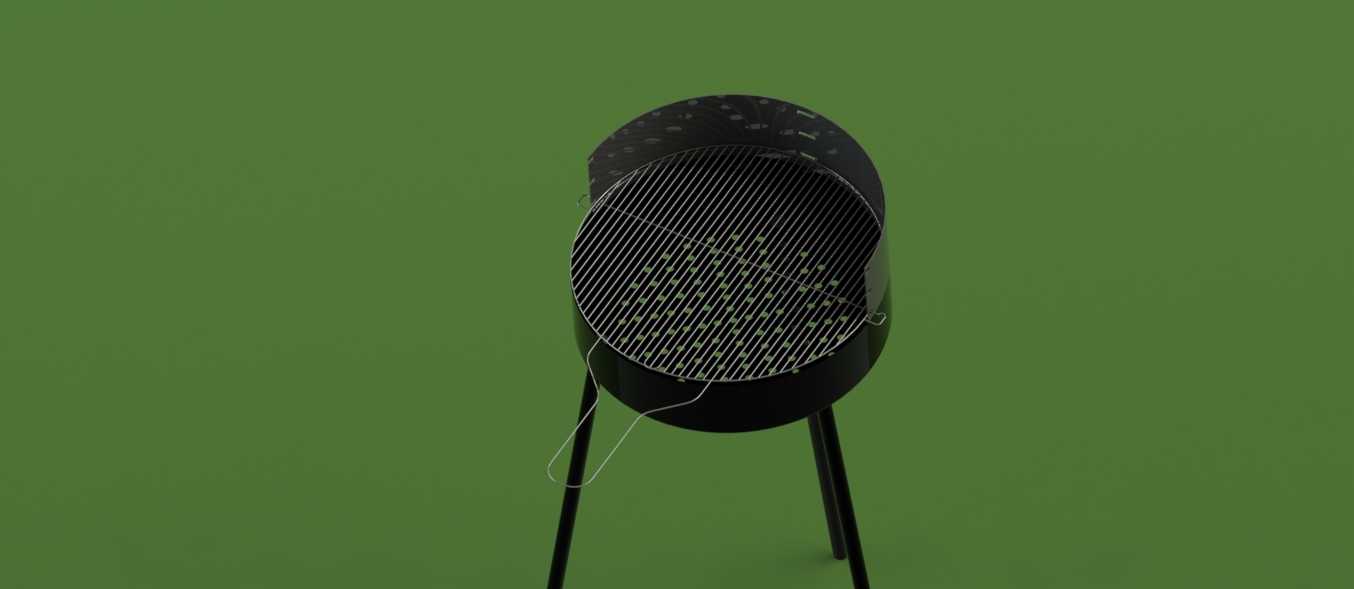

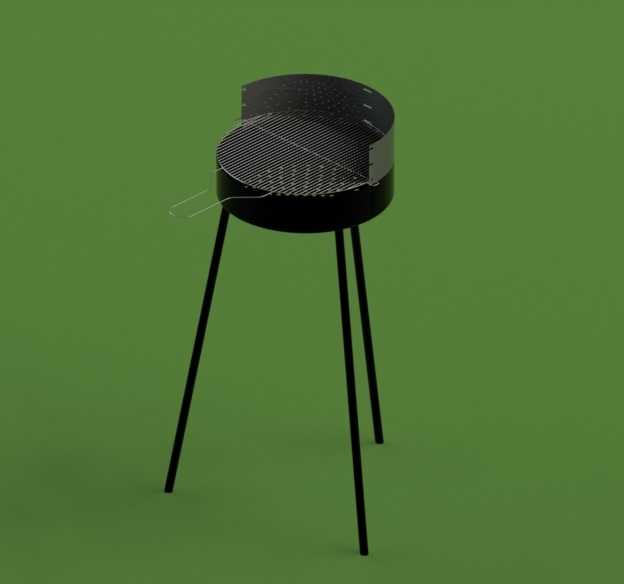

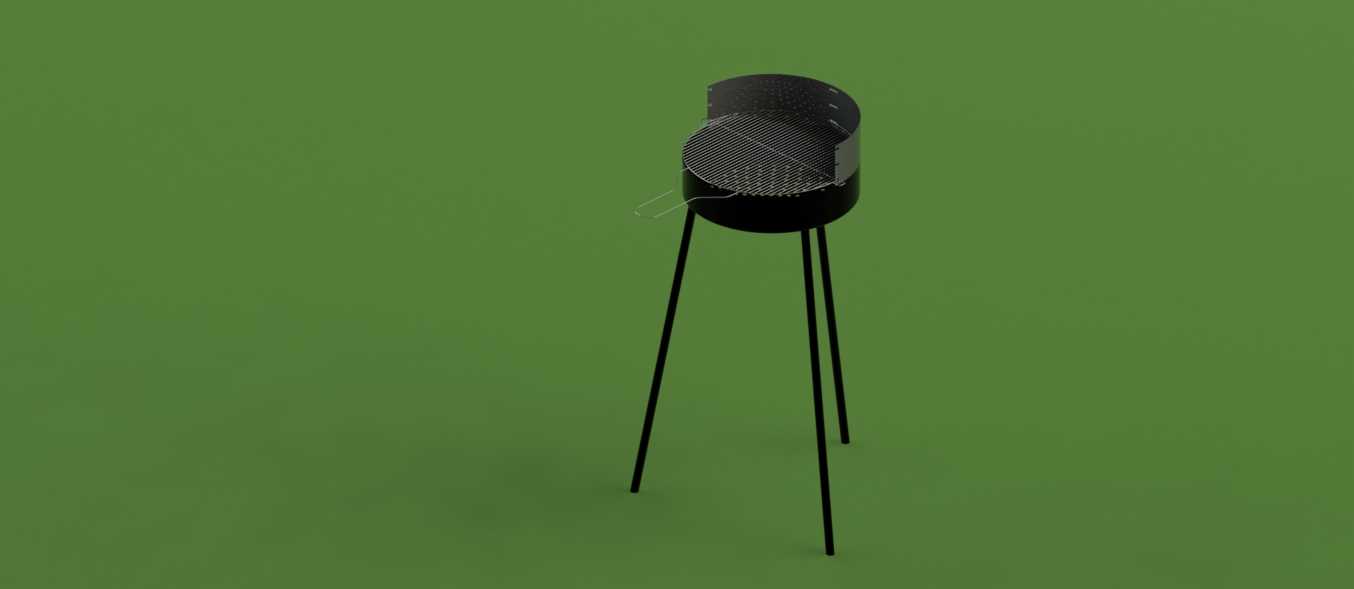

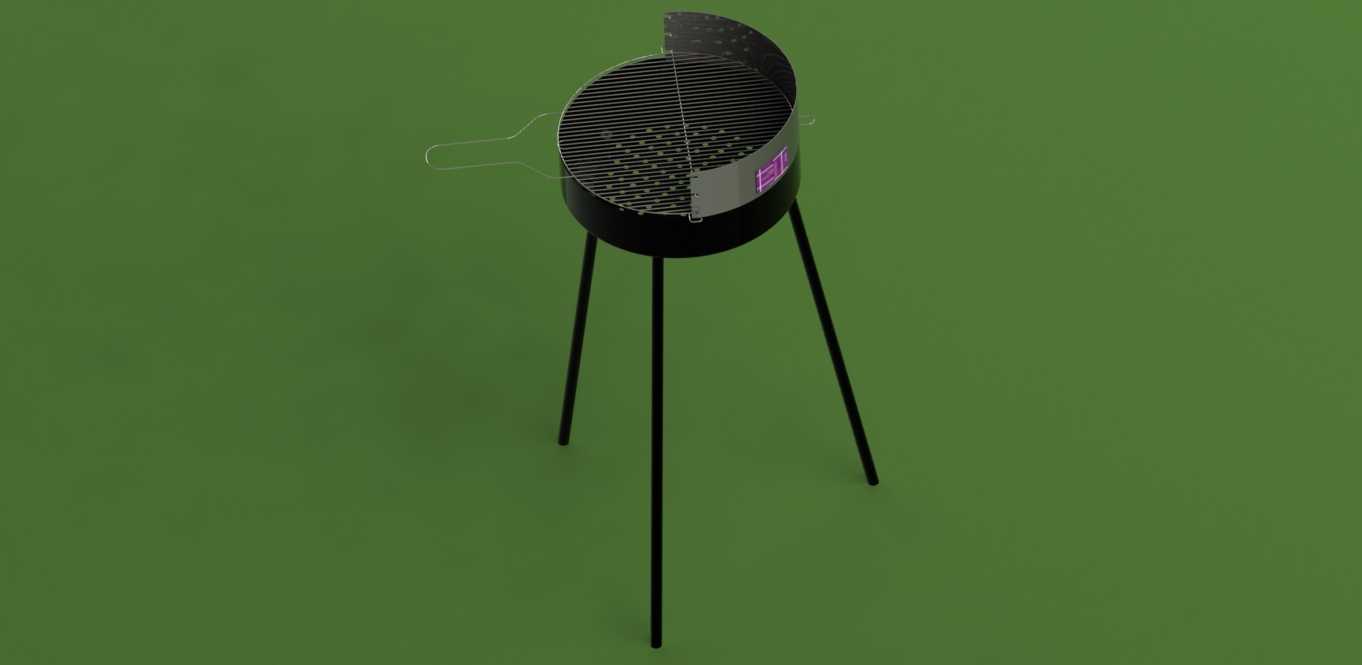

　　这款焦煤焙烧炉的三维结构设计，完全围绕家庭户外休闲烧烤的实际使用场景展开，建模过程中优先考虑了非专业用户的使用便利性与结构稳定性，没有冗余的复杂构件，所有部件的配合关系都经过实际使用逻辑的校验。从实际应用场景来看，这类炉具主要服务于家庭庭院聚餐、近郊露营烧烤等场景，适配3-5人的小规模烧烤需求，不需要复杂的安装流程，拆开包装后仅需将三条支腿插入炉体底部对应的预留插孔即可完成架设，单人操作耗时不超过两分钟，不需要额外的辅助工具。炉体主体采用圆柱式桶身结构，直径设计控制在350mm左右，整体架设完成后总高度约700mm，这个高度刚好适配成年人站立操作时的手臂自然下垂高度，烤制食材时不需要过度弯腰，长时间操作也不会产生明显的腰部疲劳，

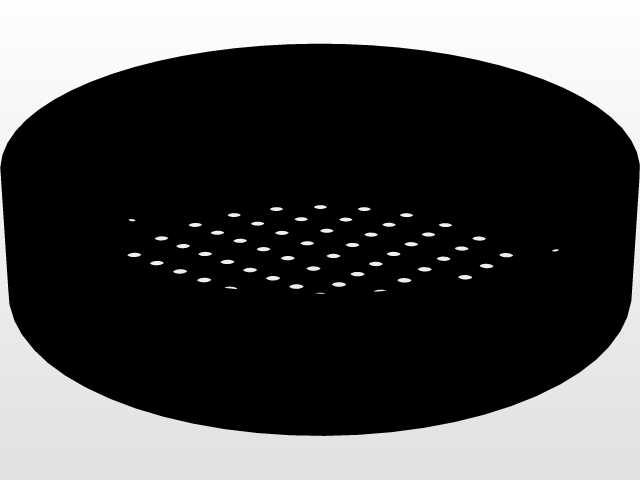

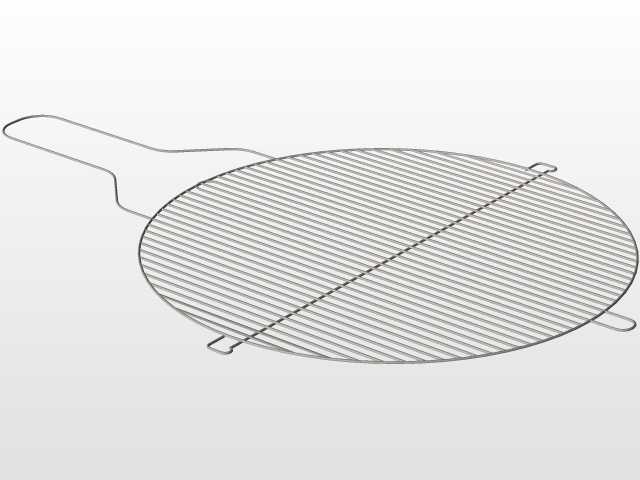

　　炉身底部距离地面预留了120mm的通风间隙，既可以保证焦煤燃烧过程中的底部进风需求，让燃料充分燃烧减少一氧化碳产生，也能避免炉体高温直接传导至地面，防止烫伤草坪或者烫坏露营地的塑胶铺装。炉体内部的炭槽与上层烤网采用分离式设计，炭槽深度为120mm，单次填充焦煤块的量可以支撑90分钟左右的持续烤制，不需要频繁中途添炭，炭槽侧壁开有三排直径8mm的通风孔，配合底部的进风间隙可以形成稳定的上升气流，让焦煤的燃烧状态更均匀，不会出现局部火力过旺烤糊食材、局部温度不足烤不熟的问题。上层烤网采用直径5mm的圆钢焊接成型，网格间隙为15mm，既可以保证热量均匀向上传递，也能避免小块食材掉落进炭槽，烤网一侧延伸出120mm长的防烫握把，

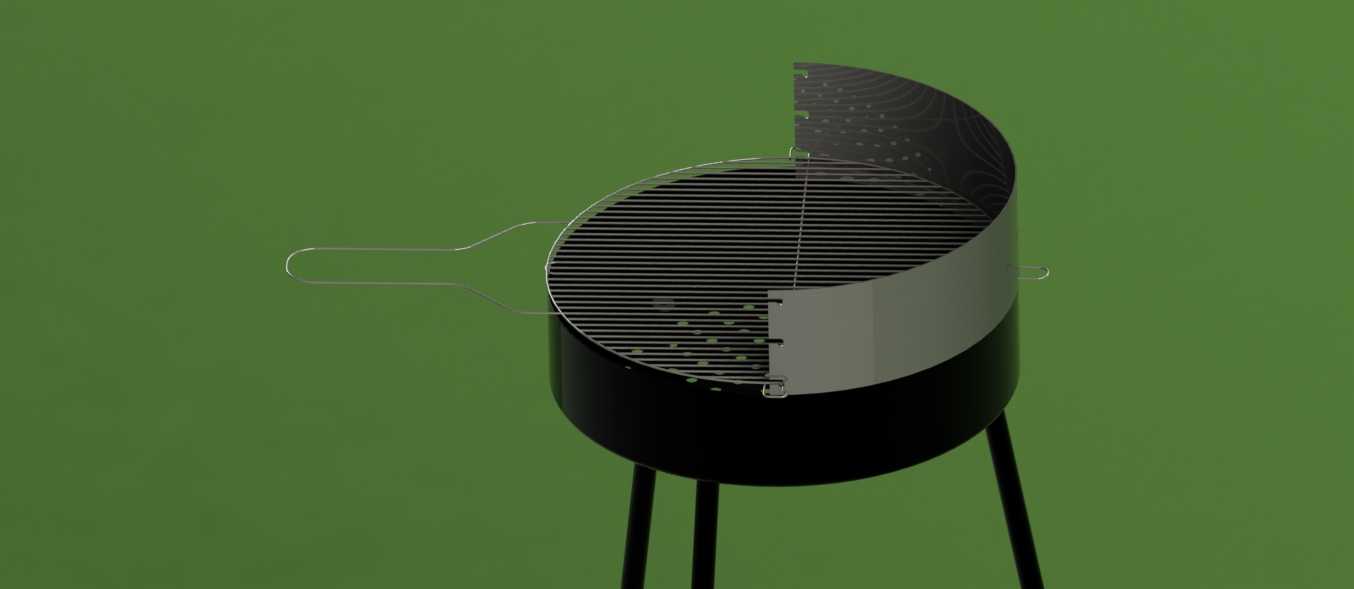

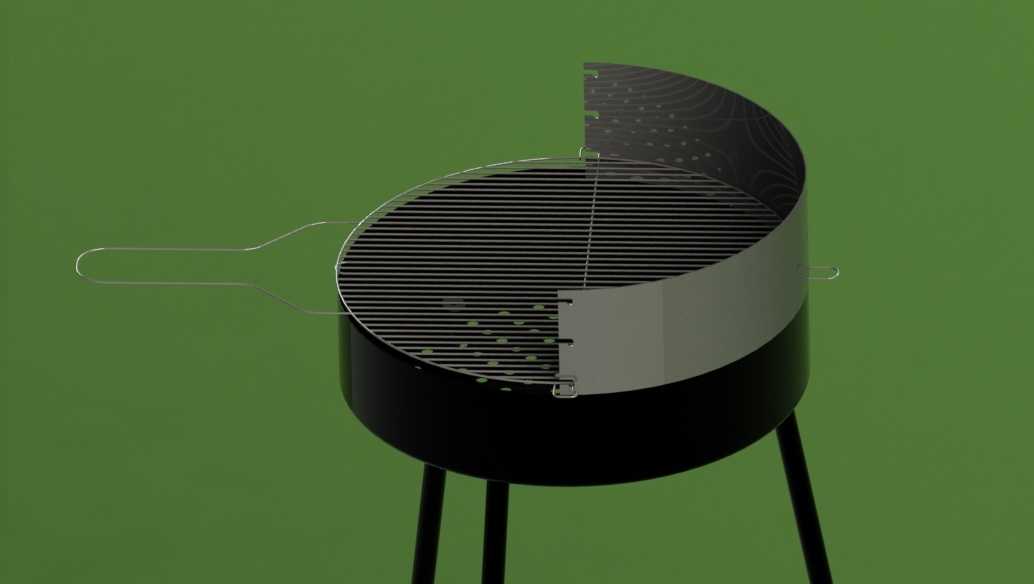

　　握把外层预留了隔热木柄的安装位，用户在烤制过程中可以直接抬起烤网调整炭火状态，不需要佩戴厚重的防烫手套。炉体一侧设计了可翻转的半圆形挡风盖板，盖板通过转轴与炉身上沿连接，户外使用遇到侧风时可以将盖板翻转至迎风面，阻挡侧向气流吹散炭火热量，同时也能避免火星被风吹出引发安全隐患，不需要挡风时可以将盖板翻转至炉体后侧，不会占用额外的操作空间。三条支腿采用直径12mm的实心圆钢弯折成型，支腿底部做了15mm的水平弯折段，增大与地面的接触面积，即使在不太平整的泥土地或者草坪上架设，也能保证整体结构的稳定性，不会轻易侧翻，支腿与炉体的连接采用插拔式结构，收纳时可以直接将支腿拔出，整体收纳后的尺寸仅为炉体本身的圆柱体积，

　　可以轻松放入家用汽车的后备箱，甚至普通的大容量露营背包也能容纳。建模过程中特意对所有钣金边缘做了R2mm的圆角处理，避免用户在组装、使用、收纳过程中被锋利的钣金割伤，所有焊接位置的结构都做了加强处理，炉身整体可以承受10kg以内的食材重量，完全满足家庭烧烤的负载需求。炉体表面预留了耐高温涂层的喷涂厚度空间，建模时所有配合面都预留了0.2mm的涂层间隙，不会因为后期喷涂涂层导致支腿插拔不畅、烤网无法正常放置的问题。从结构设计的合理性来看，这款炉具没有采用任何非标定制的特殊构件，所有部件都可以通过常规的钣金裁切、圆钢弯折、焊接工艺完成量产，加工成本控制在较低区间，适合面向普通家庭用户的民用消费市场，后期维护也非常方便，烤网、支腿等易损部件都可以单独替换，不需要整体更换炉具。
