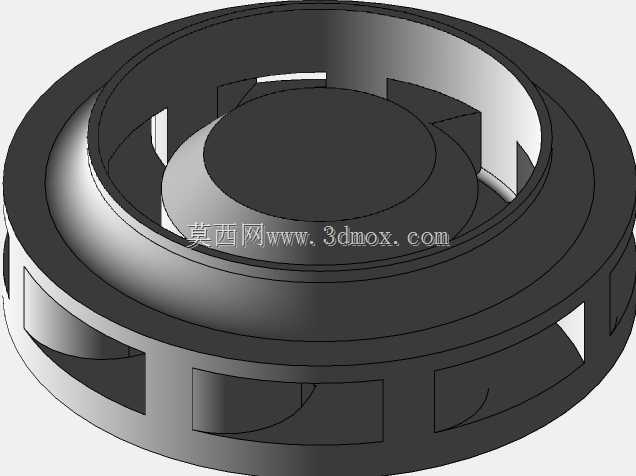

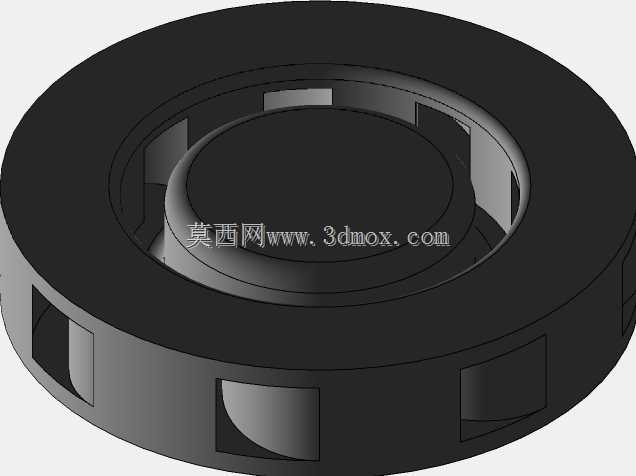

焊接工位粗滤式焊烟抽排装置结构设计

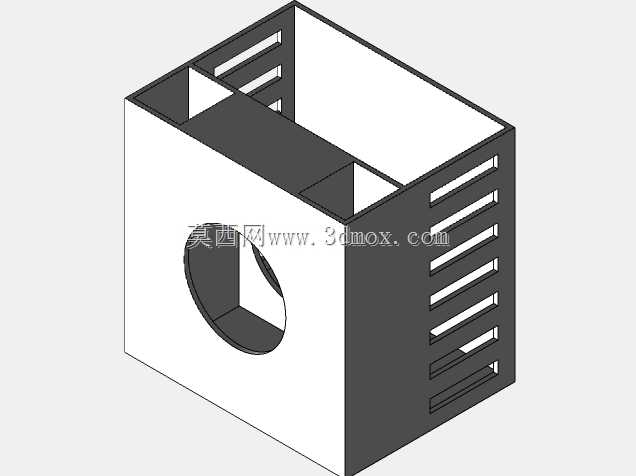

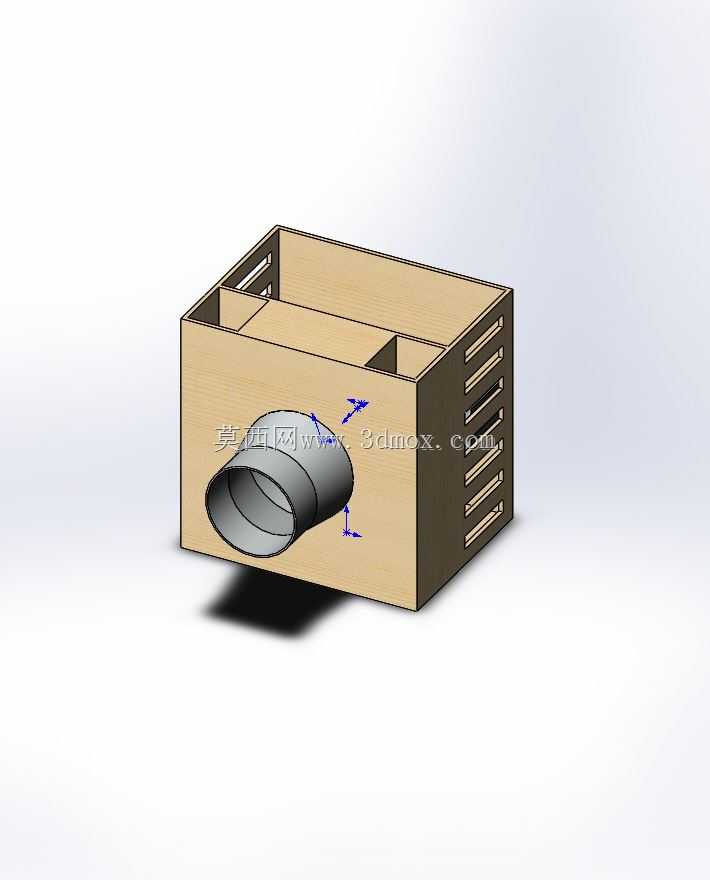

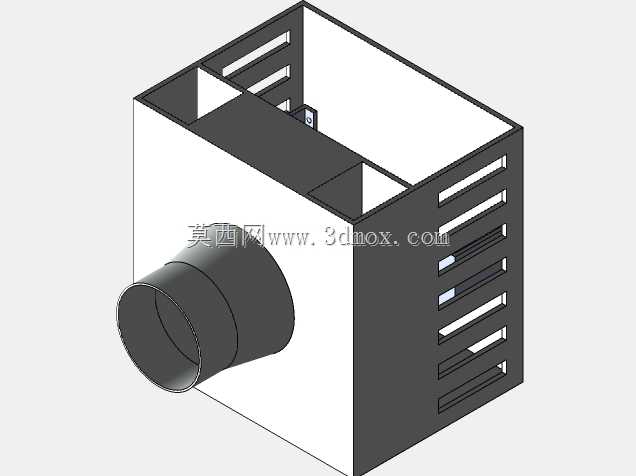

　　在常规焊接作业工位中，手工电弧焊、二保焊等作业产生的焊烟是车间职业健康防护的重点管控对象，这类分散式工位无法适配大型集中式除尘管网的铺设，独立式焊烟抽排装置就成为小型加工点位、维修工位、临时焊接作业点的刚需配套设备。这款焊烟抽气装置采用箱体式主体结构，整体以薄金属板折弯拼接为核心承载框架，前端伸出的圆柱形抽风接口可直接对接波纹通风软管，将抽吸口延伸至焊接作业点的烟羽生成区域，避免焊烟在作业人员呼吸带扩散。从结构设计逻辑来看，箱体侧面开设多组平行排布的通风槽作为出风路径，槽口采用外翻边冲压成型，既可以提升薄板箱体的结构刚性，避免板材受负压作用产生形变异响，也能在出风侧形成均匀的散流效果，避免直吹气流扰动工位周边的焊接保护气层，

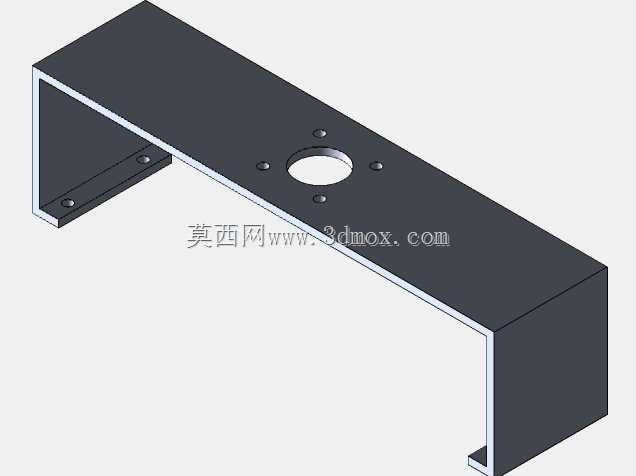

　　影响焊接成型质量。装置内部预留了粗效过滤层的安装空间，可根据作业场景适配不同等级的过滤滤材，拦截焊烟中的大颗粒焊接熔渣、金属氧化物粉尘，避免直排造成车间二次扬尘，同时降低后端外接排风管道的积尘堵塞风险。在安装边界适配层面，该装置采用卧式方正箱体构型，底部为平整的安装基准面，可直接放置在焊接工位的侧方台面上，也可通过支架吊装在工位侧上方的建筑横梁上，不需要额外做复杂的地基固定，适配不同车间的工位布局调整需求。前端的圆形抽风接口采用标准等径圆管设计，可直接卡接市面上通用的PVC波纹软管、铝箔伸缩通风管，不需要额外做变径接头转换，降低现场安装的配件适配成本。箱体的顶部采用可拆卸盖板设计，通过侧边的卡扣结构实现快速开合，

　　日常维护时不需要拆解整体主体结构，即可快速更换内部过滤滤材、清理箱体内壁沉积的焊尘，大幅降低一线运维人员的操作难度。从功能特性上看，该装置属于工位级近距离抽排设备，抽吸负压集中在前端接口区域，作业时只需要将抽气口对准焊接起弧点周边300-500mm范围，即可在焊烟扩散初期将其捕集进入装置内部，相比车间整体换风的除尘方式，能耗更低、捕集效率更高，尤其适合小批量加工、设备维修、实训教学这类焊接点位不固定、作业时长不连续的场景。结构设计过程中，箱体的所有拼接边都采用折弯咬合加密封胶填缝的工艺处理，避免箱体拼接缝隙产生漏风，保证前端抽风口的负压抽吸效率；侧面的通风槽采用向下倾斜的冲压角度，既可以保证出风通畅，也能避免车间上方的落尘、

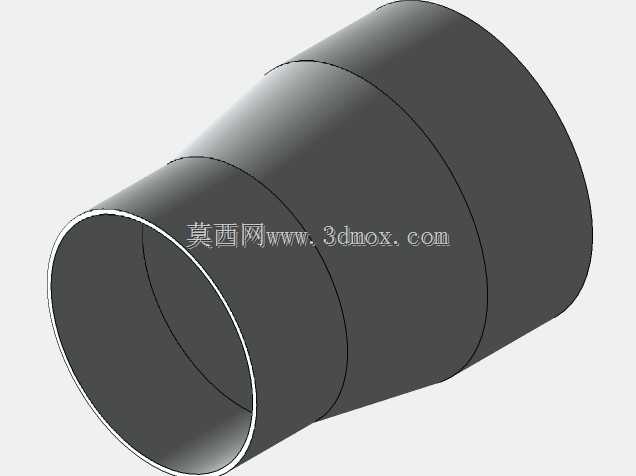

　　杂物通过出风槽掉入箱体内部，影响滤材使用寿命。考虑到焊接工位周边可能存在焊渣飞溅的情况，箱体板材选用冷轧钢板做表面防锈喷涂处理，可耐受短时高温焊渣的飞溅接触，不会像塑料壳体那样容易被烫穿变形，提升装置在焊接场景下的耐用性。前端的抽风管接口与箱体连接处做了圆弧过渡导流设计，减少气流在接口处的涡流阻力，降低气流通过时产生的风噪，避免对作业人员的工位沟通造成干扰。整体结构没有复杂的传动部件，核心仅为箱体、接口、滤材安装位三个部分，生产加工时仅需要常规的钣金折弯、冲压、焊接工艺即可完成成型，加工门槛低，制造成本可控，适合小型加工厂自行加工制作，或是作为标准化工位除尘配件批量生产配套。在实际选型适配时，可根据工位的焊接作业电流大小匹配对应风量的风机，将风机安装在箱体的出风侧或是外接排风管道末端，即可形成完整的焊烟抽排系统，不需要对主体结构做额外的改装调整，适配性较强。
