呼吸面罩外置通风导流结构设计

　　在个体呼吸防护装备的结构设计体系中，面罩通风结构是直接影响佩戴体验、防护有效性的核心功能部件，不同于普通民用面罩的简易开孔设计，这类外置式通风导流结构需要同时平衡气流通畅性、结构密封性、安装适配性三个核心维度的工程需求，很多初次接触防护装备结构设计的工程师容易陷入“开孔越大通气越好”的误区，实际在工程落地中，无导流结构的大尺寸开孔会直接导致面罩内气流紊乱，呼气形成的冷凝水无法顺利导出，同时外部飞溅物、颗粒物更容易直接冲击过滤层，反而会缩短滤材使用寿命，降低防护可靠性。

　　从实际应用场景来看，这类通风结构主要适配半面罩、全面罩类呼吸防护装备，覆盖工业防尘、医疗防护、应急救援等多个使用场景，在工业打磨、焊接作业场景中，作业人员长时间佩戴面罩时，面罩内部容易积聚呼出的湿热空气，不仅会造成面罩起雾影响视线，还会让面部接触区域长期处于高湿环境，引发皮肤不适，通风口的核心作用就是构建定向的气流通道，让呼出的废气沿着预设路径排出，同时避免外部未经过滤的空气从通气缝隙直接进入面罩内部。

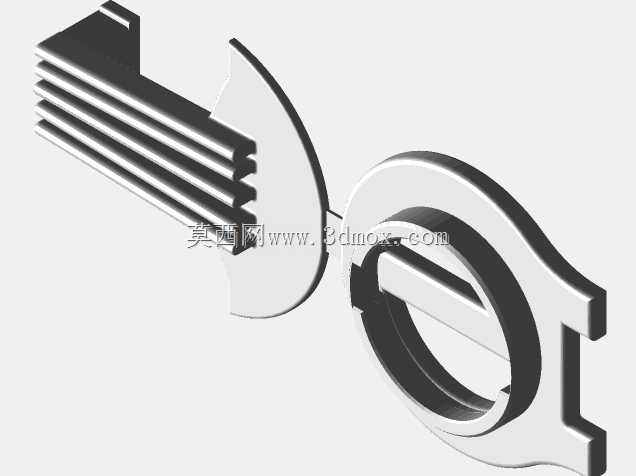

　　在功能特性设计上，该结构采用分体式组合构型，一侧为多道平行排布的导流栅格段，另一侧为带环形安装位的固定基座，导流栅格的每一片筋板都做了等距排布设计，筋板之间的间隙经过气流阻力校核，既能够阻挡大尺寸的飞溅碎屑、焊渣直接冲击面罩内部的过滤元件，又不会对呼气排出造成过大阻力，避免出现呼气阻力过大导致的佩戴憋闷问题。环形基座部分设计了双层止口结构，安装时可以与面罩本体的开孔边缘形成嵌合配合，不需要额外增加密封垫片就能实现基础的密封效果，减少装配环节的零件数量，降低批量生产时的物料管理成本。

　　设计思路上，整个结构没有采用一体化注塑的常规方案，而是将导流段与固定基座做了分体式的结构拆分，这种设计首先是考虑到模具加工的便利性，多道平行栅格如果和环形基座做一体化成型，模具抽芯结构会非常复杂，不仅模具加工成本高，量产时还容易出现栅格部位填充不满、飞边过多的问题，拆分后两个零件分别采用侧向抽芯的简单模具结构就能生产，成型良率能提升至少15%。其次是考虑到后期维护的便利性，导流栅格段直接暴露在外部使用环境中，长期使用后容易积存粉尘、油污，分体结构可以直接将导流段拆下清洗，不需要更换整个基座部件，降低用户的使用成本。

　　关于外形尺寸与安装边界，该通风结构的整体安装轮廓适配面罩侧面的标准开孔尺寸，环形基座的外径与常规面罩的侧部安装位完全匹配，安装时不需要对面罩本体做额外的裁切修改，导流段向外延伸的长度经过干涉校核，当作业人员佩戴安全帽、防护面屏时，通风口的外伸部分不会与安全帽的系带、面屏的固定支架发生运动干涉，栅格段的筋板厚度控制在1.2mm，既保证了结构强度，受到外力冲击时不会轻易断裂，又不会因为筋板过厚占用过多的通流面积。环形基座的内侧预留了过滤棉的安装卡位，可以根据不同的使用场景搭配不同过滤等级的滤片，不需要改动整体结构就能实现防尘、防有害气溶胶等不同的防护功能拓展。

　　在结构细节处理上，所有与面部接触区域相邻的边缘都做了R0.8的圆角过渡，没有尖锐的棱角，避免佩戴过程中摩擦面部皮肤造成不适，导流栅格的进气侧做了微角度的倾斜设计，能够引导气流沿着面罩内壁向下流动，避免呼出的湿热气流直接向上冲击面屏导致起雾，影响作业视线。固定基座上设计了两个对称的卡扣位，安装时只需要将基座卡入面罩开孔，旋转45度就能完成锁定，不需要使用螺丝或者粘接剂固定，装配效率更高，后期拆卸维护也更加方便。很多同类产品在设计时容易忽略卡扣的反复拆装疲劳问题，该结构的卡扣部位做了加厚处理，经过反复拆装测试，卡扣的锁紧力不会出现明显衰减，能够满足日常使用中频繁拆洗的需求。

　　从气流组织的角度来看，多道平行栅格的设计能够将呼出的气流分割成多股细流，降低气流排出时的流速，避免高速气流在通风口处形成啸叫噪音，这一点在噪音要求较高的作业场景中尤为重要，很多传统的单开孔通风口在呼气量较大时会产生明显的风噪，长时间佩戴会对作业人员的听觉造成额外负担，平行栅格的整流作用能够有效降低排气噪音，提升佩戴的舒适感。同时栅格的倾斜角度能够阻挡外部的液体飞溅直接进入面罩内部，在有液体喷溅的作业场景中，飞溅的液体会顺着倾斜的栅格表面流走，不会直接穿过通风口进入面罩内部，提升了结构的环境适应性。
