本田Trail CT90摩托车后轮辐条轮组结构

　　在轻型越野摩托车的行走系统设计中，后轮组作为直接传递动力、承接路面冲击的核心部件，其结构合理性直接决定整车的非铺装路面通过性与日常行驶可靠性，本次呈现的轮组结构适配经典小径越野车型的使用场景，针对林道穿越、城郊非铺装路通勤的工况做了针对性的结构匹配。从实际使用场景来看，这类小径辐条后轮多用于排量在90cc级别的轻型越野摩托车，整备质量较轻，常被用于林间休闲穿越、乡村短途通勤，轮组需要同时应对碎石路面的冲击、泥泞路段的附着力需求，以及日常铺装路面的滚动耐磨性，因此在结构设计上没有采用一体式铸造轮毂，而是选择了辐条编圈的结构，利用金属辐条的微小形变吸收路面传来的高频振动，避免硬连接结构在冲击下出现轮毂开裂的问题。

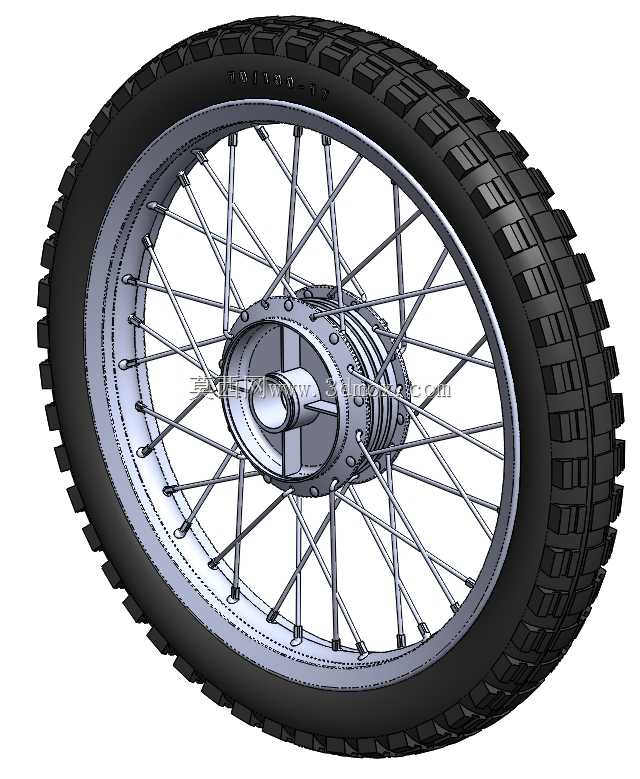

　　从功能特性上看，该轮组采用36根辐条的编圈方案，辐条规格为10ga线径，单根辐条有效长度160毫米，搭配对应规格的辐条乳头完成轮圈与轮毂中心的连接，36根辐条采用交叉编法，每根辐条承担的拉力均匀分散，在承受跳跃落地的冲击时，载荷可以通过多根辐条同步传递到轮毂中心，不会出现单根辐条应力过载断裂的问题。轮辋部分采用1.6英寸宽度、17英寸直径的规格，这个尺寸搭配是小径越野摩托的经典配置，较窄的轮辋可以适配宽度适中的越野轮胎，在松软路面上可以获得更大的接地比压，提升抓地力，同时17英寸的轮径兼顾了非铺装路面的越障能力与铺装路面的行驶稳定性，不会因为轮径过小导致频繁被碎石卡滞，也不会因为轮径过大提升整车坐高，影响轻型车型的操控灵活性。轮胎选用70/100-17规格的越野胎，胎块深度较大，胎纹间隙宽，在泥泞路面可以快速排泥，避免胎面被泥填满失去抓地力，同时胎体橡胶配方兼顾了一定的耐磨性，日常在铺装路面短距离行驶也不会出现过快磨损的问题。

　　设计思路上，该轮组做了针对性的简化处理，没有集成轴承、气道空气阀等附属部件，仅保留轮组核心的机械结构，这样的处理一方面可以作为轮组结构设计的参考基底，设计人员可以根据自身的车架安装尺寸、轴承选型需求，匹配对应规格的轮毂轴承、气门嘴组件，适配不同改款车型的安装需求；另一方面，简化后的结构更便于理解辐条轮组的编圈逻辑、各部件的配合关系，对于入门级的摩托车结构设计人员来说，可以快速掌握辐条轮组的受力传递路径，在后续的定制化轮组设计中，参考该结构的辐条排布角度、轮辋与轮毂的配合尺寸，调整辐条长度、线径来适配不同排量、不同使用场景的车型需求。

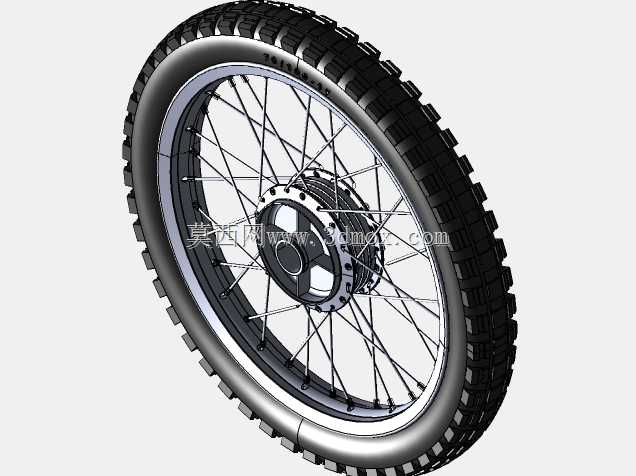

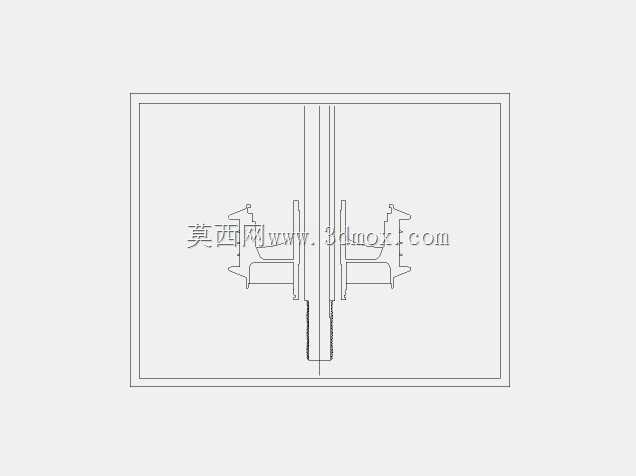

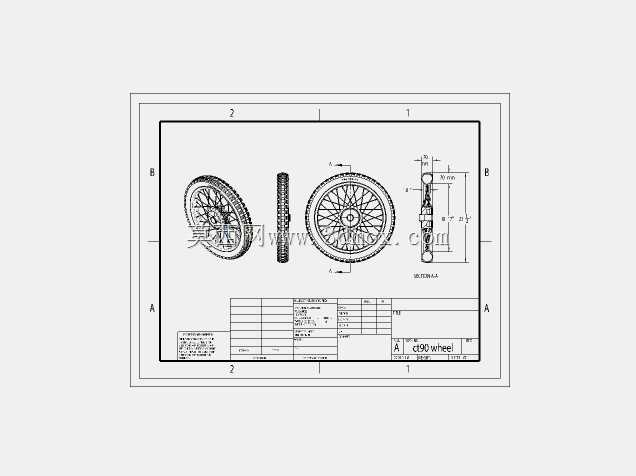

　　从安装边界来看，该轮组的轮毂中心为动力连接接口，设计时需要匹配对应车型的后链轮安装座、刹车鼓安装位的尺寸，轮组整体宽度需要与后平叉的安装间距匹配，避免安装后出现轮胎蹭平叉、链轮与链条对位不准的问题；轮辋的径向跳动、端面跳动公差需要在编圈时控制在合理范围内，否则会导致行驶中车轮摆动，影响骑行稳定性，辐条的张紧力需要均匀一致，避免长期使用后出现辐条松动、轮圈变形的问题。在实际的维修与改装场景中，该结构的轮组具备更好的可维护性，单根辐条断裂后可以单独更换，不需要整体更换轮毂，相比一体式铸造轮毂的使用成本更低，更适合越野场景下的高频维修需求，同时通过调整辐条的张紧力，可以快速修正轮圈的轻微变形，这也是辐条轮组在越野摩托车上被长期沿用的核心原因。在三维建模层面，该结构完整还原了辐条的交叉排布关系、轮毂中心的加强筋结构、轮胎的胎块纹理细节，设计人员可以直接参考该模型的结构比例，完成对应车型后轮组的装配校核，也可以在此基础上调整辐条数量、轮辋尺寸，衍生出适配其他轻型越野车型的轮组结构，大幅缩短同类型产品的开发周期，减少前期结构设计阶段的重复建模工作量。
