带法兰安装边的金属网面发动机防护通风罩

　　在各类搭载内燃动力的工业设备、移动作业机械以及固定式发电机组的动力舱布局中，这类带金属网面的发动机罩是兼顾防护与通风需求的核心配套部件，很多刚接触动力舱结构设计的工程师容易忽略这类外罩的细节设计，要么只考虑防护强度把通风口做的过小导致散热效率不足，要么一味追求通风量忽略了网面的抗冲击能力，实际在工程现场，动力舱的外罩需要同时阻挡作业环境中飞溅的碎石、切削碎屑、扬尘等异物进入发动机舱内部，避免打坏散热鳍片、卡滞传动皮带或者堵塞进气滤芯，同时还要保证发动机运转时产生的热量能够顺利通过网面流通排出，避免舱内积温过高导致动力输出下降、密封件提前老化。

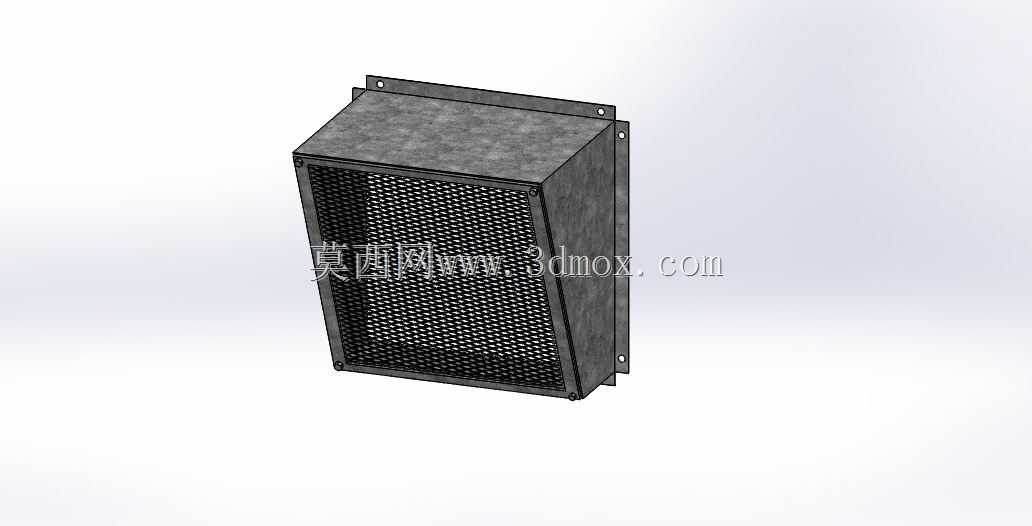

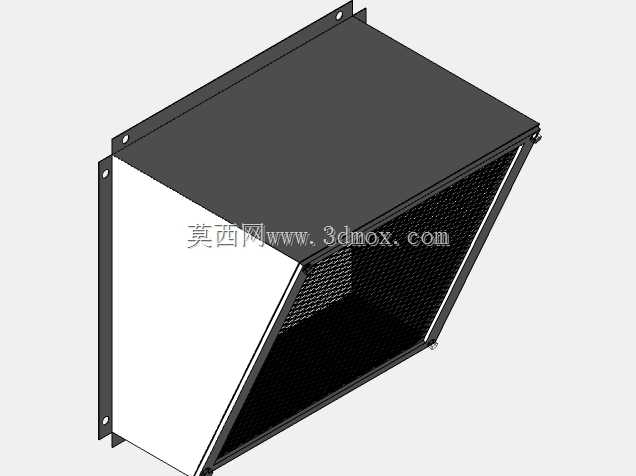

　　从结构设计逻辑来看，这款罩体采用了弯折钣金拼接的盒式主体结构，一侧预留了平整的法兰安装边，安装边上预先加工了对应的固定孔位，安装时可以直接通过螺栓贴合固定在动力舱的侧部预留开口上，不需要额外设计复杂的转接支架，安装边界的公差配合可以控制在常规钣金件的公差范围内，适配多数通用动力舱的侧装开口尺寸。主体的迎风面采用了密集冲孔的金属网结构，网孔的孔径经过匹配设计，既能够保证足够的通风开口率，让散热气流可以顺畅穿过，又能够拦截直径超过3mm的硬质异物，避免异物侵入舱内造成设备故障。网面与钣金框体的连接采用折边压合加焊点加固的工艺，避免设备运行过程中持续振动导致网面松脱产生异响，甚至脱落失去防护作用。

　　实际选型应用中，这类罩体常被用在户外作业的工程机械设备动力舱侧部、固定式柴油发电机组的舱体通风口、小型特种车辆的发动机侧护位置，不同应用场景下可以根据实际的通风量需求调整网孔的开孔率，也可以根据安装空间的尺寸调整罩体的整体进深，适配不同的舱体内部突出部件的避让需求。设计过程中需要重点考量罩体的安装边平面度，避免安装时因为贴合不严产生缝隙，导致异物从缝隙处进入舱内，同时网面的材质需要选用具备一定抗锈蚀能力的金属板材，适配户外高湿、多扬尘的复杂作业环境，延长部件的实际使用寿命。

　　很多新手工程师在建模这类部件的时候，容易忽略钣金折弯的工艺圆角，直接做直角折弯，实际生产中钣金折弯需要预留对应的工艺圆角，否则会出现折弯处应力集中开裂的问题，同时固定孔的位置需要距离折弯边预留足够的距离，保证螺栓安装时有足够的操作空间，不会出现扳手无法就位的情况。另外罩体的整体重量需要控制在合理范围内，避免单侧安装后长期受振动影响导致安装边变形，必要时可以在罩体背部增加加强筋结构，提升整体的结构刚性，在设备长期运行的振动工况下保持结构稳定，不会出现共振异响或者结构开裂的问题。
