FRC竞赛用升降作业机械装置结构设计

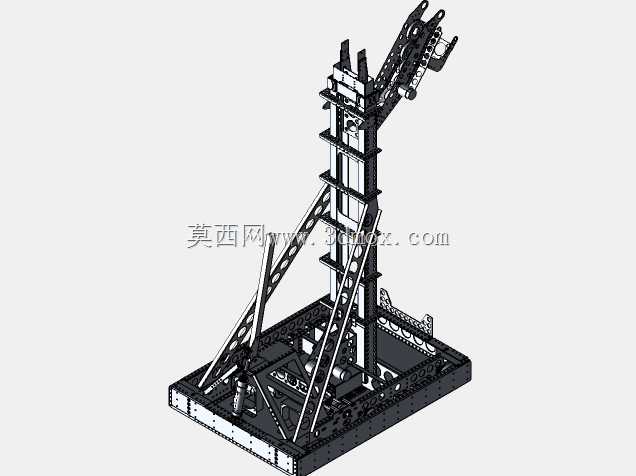

　　该结构为面向竞技类作业场景开发的专用机械装置，整体采用方管型材搭建桁架式主体框架，底部为矩形承载底盘，底盘上预留了动力元件、控制模块、配重块的安装位，底盘四周设计有标准安装孔位，可适配不同规格的行走轮组、防撞缓冲件以及场地定位元件的安装需求，底盘的长宽尺寸经过场地边界校核，可满足竞赛场地内的通行、转向以及定点停靠的空间要求，不会出现与场地围挡、其他作业装置的干涉问题。主体升降段采用多级嵌套式桁架结构，两侧搭配斜向支撑型材做刚性加固，斜撑的安装角度经过受力仿真校核，可在升降段全行程伸出时抵消侧向载荷带来的形变，避免升降段出现卡滞、晃动的问题，升降段的驱动安装位预留了链轮、同步带以及直线导轨的装配空间，

　　可根据实际作业负载需求选择不同的传动方案，升降段的行程范围覆盖竞赛场景下的高位取放、低位收纳的全高度区间，完全匹配作业目标的高度分布要求。上部搭载的多关节机械臂采用分段式铰接结构，每个铰接点都预留了驱动舵机、转轴以及限位块的安装位置，臂段的型材上设计有密集的安装孔阵，可灵活调整末端执行器的安装位置以及附加功能模块的挂载位置，末端执行器的安装接口采用通用化设计，可适配夹爪、吸盘、拨杆等不同类型的作业元件，满足不同竞赛任务下的物料拾取、投放、推移等作业需求。整体结构的连接节点全部采用标准紧固件连接，无焊接结构，方便现场拆装调试以及易损件的快速更换，所有型材的选型都经过轻量化校核，在保证整体结构刚性、

　　满足作业负载要求的前提下尽可能降低整体自重，减少行走驱动的负载压力，提升装置的移动响应速度。在结构设计过程中，优先考虑了竞赛场景下的快速维护需求，所有传动部件、驱动元件的安装位都预留了足够的操作空间，无需拆解主体框架即可完成元件更换、张紧度调整等日常维护操作；底盘的重心经过配平设计，在机械臂全伸展、升降段全伸出的极限作业姿态下，整体重心依然落在底盘支撑边界内，不会出现侧翻风险。桁架结构的镂空设计一方面降低了整体自重，另一方面也为控制线路、动力管线的排布预留了穿行空间，所有线路都可沿型材内部的空腔布设，避免作业过程中线路剐蹭、勾挂到场地物件或其他装置。机械臂的关节运动范围经过限位设计，可避免运动过程中臂段与主体升降架、

　　底盘发生碰撞干涉，每个关节的运动行程都匹配对应作业动作的角度需求，不会出现无效行程浪费驱动扭矩的问题。该结构的整体安装边界完全适配竞赛场地的通行尺寸要求，可顺利通过场地内的通道、坡道等特殊地形，底盘底部的离地高度经过校核，可顺利通过场地内的凸起障碍、门槛结构，不会出现托底卡滞的问题。
