FRC赛事竞技机器人整机结构设计方案

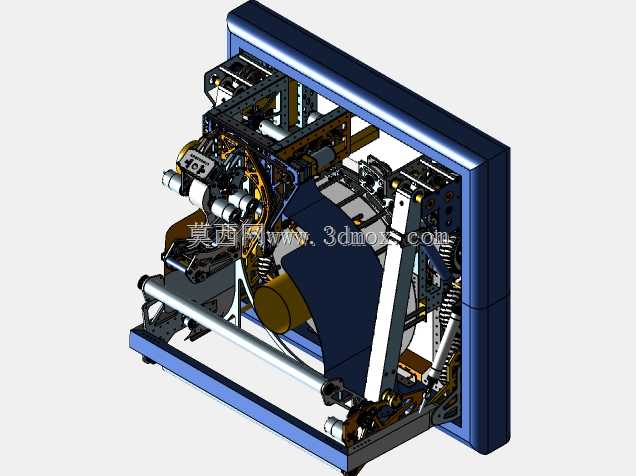

　　这套竞技机器人结构，是面向青少年机器人对抗赛事场景开发的专用参赛装备，核心用途是在限定场地内完成赛事规则要求的物料拾取、投射、场地机动、对抗防守等系列竞技动作，所有结构设计都围绕赛事规则的边界约束展开，从初始方案阶段就把场地尺寸限制、赛事重量要求、动作完成时效作为核心设计输入。从结构布局来看，整机采用框架式铝型材作为主承载基体，外围搭配钣金防护侧板，既能够在对抗碰撞中吸收冲击能量，保护内部传动与电控组件，也能为各功能模块提供统一的安装基准，避免多模块装配时出现基准偏差导致的运动卡滞。行走模块采用双侧独立驱动布局，搭配大直径防滑轮组，能够在赛事场地的专用地毯表面实现快速启停、零半径转向，满足对抗场景下的快速机动需求，

　　驱动轮的安装座设计了长槽调节结构，可快速调整传动带张紧度，现场维护时不需要拆解大量周边结构就能完成张紧作业，适配赛事紧凑的备赛、维修时间窗口。上部的功能执行模块采用多自由度连杆传动结构，搭配滚轴式物料拾取机构，能够快速收集场地内的专用赛事球体，拾取机构的滚轴表面包覆防滑弹性材质，和球体接触时不会出现硬碰撞导致的物料弹出，拾取后的物料通过倾斜导料槽进入存储腔体，腔体的容量设计匹配赛事单次投射的最优载量，避免过多载物导致整机重心偏移影响行走稳定性。投射机构采用弹性蓄能结构，通过调整蓄能组件的预压缩量就能匹配不同投射距离的需求，投射角度的调节通过舵机驱动摆臂实现，角度调节范围覆盖赛事场地内所有投射点位的需求，

　　整个投射模块的安装支架做了轻量化镂空处理，在保证结构刚度的前提下尽可能降低上部结构重量，压低整机重心高度，减少对抗碰撞时的侧翻风险。整机的电气组件全部内嵌安装在框架内部的专用安装仓内，走线全部沿铝型材的槽道布置，通过线卡固定，避免运动过程中线路被拉扯、剐蹭导致的故障，电池模块安装在整机下部的重心位置，不仅能进一步压低重心，也能实现快速插拔更换，满足赛事间隙快速更换备用电池的需求。从安装边界来看，整机的外围尺寸严格匹配赛事规则的起始区尺寸限制，所有突出结构都做了圆角处理，避免对抗过程中出现结构勾挂，各运动部件的运动行程都做了机械限位设计，防止超行程运动导致的结构损坏，限位块采用耐磨尼龙材质，长期碰撞也不会出现金属变形导致的限位失效。

　　在设计思路上，整套结构优先考虑现场维护的便捷性，所有功能模块都采用快拆式安装设计，单个模块的固定螺丝不超过4颗，不需要专用工具就能完成模块更换，适配赛事现场快速抢修的需求；传动部位的轴承座都设计了自润滑衬套安装位，长时间高负载运行也不会出现过度磨损，各传动轮的同轴度通过一体加工的安装座保证，装配时不需要反复调整就能达到传动精度要求，减少装配工时。框架的连接部位采用角件加强，对抗冲击时的连接强度远高于直接螺丝连接的结构，能够承受赛事对抗中的侧向、正向冲击载荷，不会出现框架变形导致的运动部件卡滞。整机的重心经过反复配平调整，静止状态下的重心投影落在行走轮组围成的支撑区域中心位置，加速、制动、转向时的重心偏移量都控制在稳定范围内，不会出现急转侧翻的问题。
