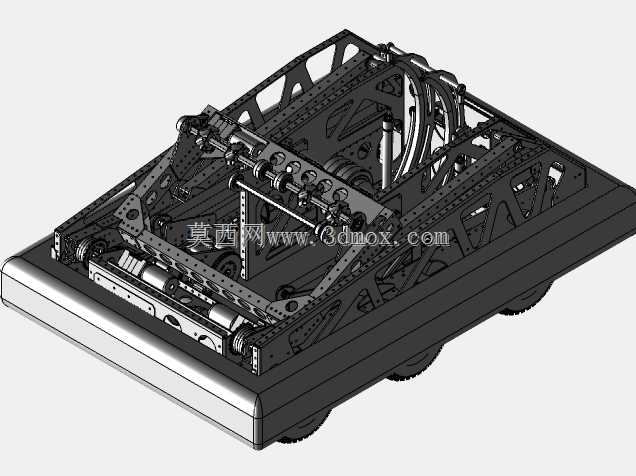

FRC赛事轮式竞技机器人机械结构设计

　　这套轮式竞技机器人的结构设计，完全围绕高强度对抗类赛事的实际作业需求展开，所有结构选型、布局逻辑都经过多轮赛场工况验证，没有冗余的装饰性设计，每一处框架、每一组传动件都对应明确的赛场功能需求。从实际应用场景来看，这类机器人需要在封闭的竞技场地内完成快速机动、物料拾取、投射作业、对抗防守等多重任务，场地内存在不同高度的障碍、随机分布的任务道具，还有同场竞技的其他对抗设备，这就要求整体结构既要保证足够的结构强度承受碰撞冲击，又要控制整体重量在赛事规则限定的范围内，同时还要给电控元件、动力线路、执行机构预留足够的安装与维护空间。

　　从底盘布局来看，整体采用框式一体化焊接铝型材骨架作为承载基础，底盘的安装边界完全贴合赛事规则的尺寸限定，长宽尺寸控制在规则允许的最大投影范围内，高度方向预留了上层执行机构的安装余量，底盘下部的轮组采用对称布局，每个驱动轮都配有独立的悬挂缓冲结构，能够在高速过障、侧面碰撞时吸收冲击能量，避免轮轴受径向冲击力发生变形，同时保证轮胎与场地地面的有效接触面积，防止急加速、急转向时出现打滑失稳的问题。底盘框架的主梁采用镂空减重设计，所有镂空位置都经过有限元应力校核，在不降低结构抗扭、抗弯强度的前提下，尽可能切除非承载区域的材料，降低整机自重，把更多的重量配额留给上层的作业执行机构与配重块，提升整机运行的稳定性。

　　上层的执行机构布局采用分层设计思路，最下层是物料拾取与输送结构，采用多组平行排布的辊轴组成输送通道，辊轴之间的间距经过反复调试，能够稳定夹持赛事专用的球状、块状道具，不会在高速机动时出现道具脱落的问题，输送通道的倾角经过优化，能够在最短的行程内将拾取的物料输送到上层投射机构的入料位置，缩短单次作业的循环周期，提升赛事中的任务完成效率。中层的投射机构采用摆臂式蓄力结构，搭配弹性储能元件与锁止释放机构，能够根据投射距离调整蓄力行程，精准控制物料的投射落点，投射机构的旋转支座采用大尺寸交叉滚子轴承作为回转支撑，能够承受投射时的瞬间反冲击力，不会出现回转间隙过大导致的投射精度偏移问题。

　　整体的管路与线路布局全部内嵌在框架的型材槽内，没有外露的飞线与悬空管路，避免在对抗碰撞中出现线路被刮扯、管路被挤压破损的问题，所有的电气元件安装位都预留了快拆结构，能够在赛事间隙的短时间内完成故障元件的更换，不需要对整体框架进行大范围拆解。框架上的所有连接位置都采用定位销加螺栓的双重固定方式，既保证装配时的位置精度，又能在承受反复冲击载荷时不会出现连接松动，所有的受力螺栓都采用防松螺母搭配防松垫片，经过长时间的震动测试也不会出现退牙问题。

　　从设计思路的落地来看，这套结构没有追求过于复杂的多自由度冗余设计，所有的运动自由度都对应明确的赛事任务需求，避免过多的运动关节带来的结构可靠性下降、控制难度提升的问题。整机的重心位置经过反复配平调整，控制在底盘几何中心偏前的位置，既保证高速前进时的抓地力，又能在急停、转向时不会出现侧翻风险，底盘四周都安装了可拆卸的防撞缓冲条，采用高韧性尼龙材质制作，能够在侧面碰撞时吸收大部分冲击能量，保护内部的主框架与核心元件不受损坏，防撞条采用快拆螺栓固定，碰撞损坏后可以快速更换，不需要拆解主体结构。

　　在安装边界的控制上，所有突出主体框架的部件都做了收边处理，没有尖锐的外凸结构，既符合赛事的安全规则要求，又能避免在对抗中勾挂到其他设备或者场地设施。上层机构的所有运动部件都做了行程限位设计，在机械硬限位之外还搭配了电气限位开关，避免机构超行程运行导致的结构损坏，所有的传动带、传动链条都安装了可拆卸的防护盖板，防止杂物卡入传动结构导致的机构卡死，同时也能避免维护操作时被运动部件剐蹭。

　　从实际赛场使用的角度来看，这套结构的维护性设计非常贴合赛事需求，所有易损件都采用标准件选型，不需要定制特殊规格的配件，在赛事现场就可以完成常规的故障排查与零件更换，整体结构的装配公差控制在合理范围内，既不会因为公差过大导致机构运动卡滞，也不会因为公差要求过高提升加工与装配的成本，所有的板材切割、型材加工都可以采用常规的机加工工艺完成，不需要特殊的加工设备，降低了整体的制作门槛与成本投入。
