适配12V直流电机的离心叶轮结构设计

　　这款离心叶轮的设计初衷，是为小型手持真空设备提供核心的负压发生部件，匹配常规1/8英寸柄径的12V直流有刷电机使用，这类电机在小型手持清洁设备、便携负压采样装置、桌面级小型吸尘工位中应用十分广泛，这类应用场景普遍对部件的安装空间、动平衡表现、负压输出效率有较高的要求，同时还要兼顾小功率电机下的扭矩适配，避免启动负载过大导致电机堵转、过热的问题。

　　从结构设计逻辑来看，这款叶轮采用后向式叶片布局，叶片数量经过匹配电机转速的核算，在12V直流电机常规的12000-18000转/分钟工作区间内，既能够保证足够的气流剪切效率，又不会因为叶片过密导致流道阻力过大，降低实际负压输出。叶轮的中心安装孔完全匹配1/8英寸电机轴径，孔位周边做了加厚的凸台结构，一方面提升轴孔配合段的结构强度，避免高速旋转时轴孔开裂、打滑，另一方面也可以作为动平衡配重的调整区域，在样件试制阶段可以通过对凸台局部修磨来调整整体动平衡，降低高速运转时的振动与噪音。

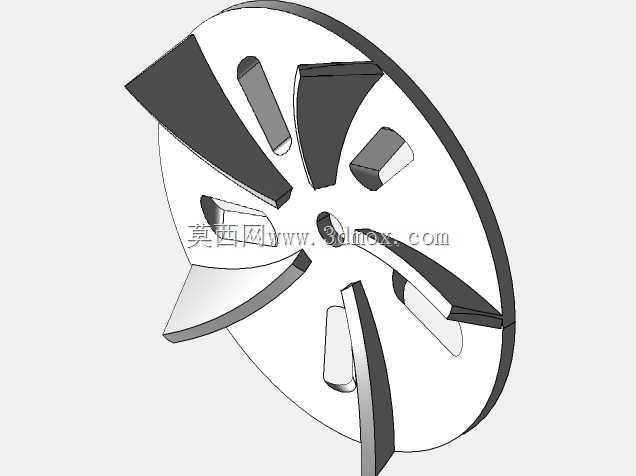

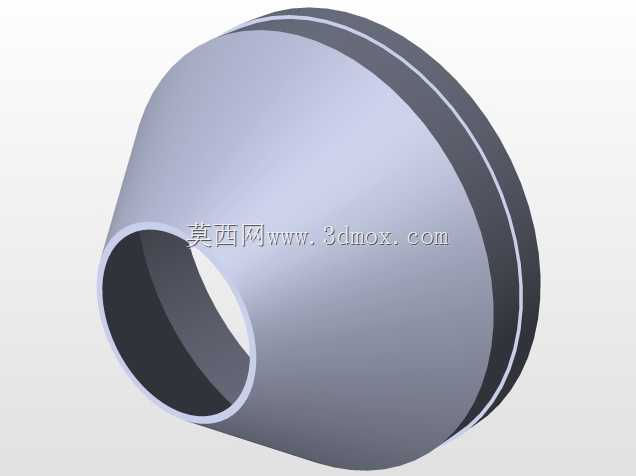

　　叶轮的整体外形为圆盘式结构，外缘做了薄边处理，减少旋转时的空气搅动阻力，叶片与轮盘的连接位置全部做了圆角过渡，避免应力集中导致的高速运转下叶片断裂问题，同时这种圆角过渡也能优化流道内的气流走向，减少气流在叶片根部的涡流损耗，提升负压转换效率。每片叶片的型线采用渐开线拟合设计，气流从叶轮中心区域进入后，沿着叶片型线被加速甩向叶轮外缘，在叶轮中心区域形成稳定的负压区，配合设备的集流罩结构就可以实现稳定的吸尘、抽气功能。

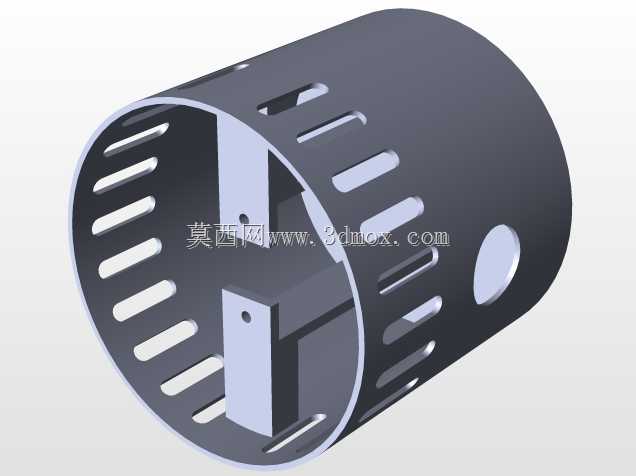

　　安装边界方面，这款叶轮的轴向厚度控制在极小的范围内，完全适配手持类设备紧凑的内部安装空间，不需要额外占用过多的轴向尺寸，轮盘背面为平整平面，安装时可以紧贴电机的前端盖平面，不需要额外加装复杂的定位衬套，仅通过轴端的紧定螺钉或者粘接固定就可以实现可靠连接，降低装配复杂度。叶片的高度与轮盘直径的比例经过优化，在小直径尺寸下尽可能提升气流的做功行程，保证在小功率电机驱动下也能产生足够的负压，满足手持真空设备的吸力需求。

　　在实际应用中，这类叶轮除了适配手持真空设备之外，也可以用于小型电子设备的散热风道、便携充气设备的泵体核心部件、桌面焊锡工位的排烟装置等场景，这类场景的共同特点是驱动电机功率小、安装空间紧凑、对部件的运转稳定性要求高。设计过程中特意简化了叶轮的结构，没有多余的复杂曲面特征，既可以通过3D打印快速制作样件进行功能验证，也可以在量产时采用注塑工艺一次成型，降低生产制造成本。叶轮的所有叶片角度都经过扭矩适配核算，在电机额定功率下不会出现过载情况，启动时可以快速达到额定转速，不需要额外的软启动电路支持，进一步降低配套设备的电路设计复杂度。

　　从流体性能的角度来看，这款叶轮的流道设计没有采用激进的大角度叶片，而是选择了兼顾效率与噪音的折中方案，高速运转时的气流噪音控制在较低水平，适合手持类近距离使用的设备，不会因为噪音过大影响使用体验。轮盘上开设的几个异形槽位，一方面是为了减少叶轮自身的重量，降低电机的转动惯量，提升启停响应速度，另一方面也可以平衡叶片分布带来的质量偏移，减少动平衡调整的工作量，在3D打印制作样件时，这些槽位也可以减少打印材料的消耗，缩短样件制作周期。
