手持式12V真空吸尘设备多风扇结构设计

　　这款手持吸尘结构的开发，最初是针对狭小空间内碎屑清理的实际需求展开，日常设备维保、电子元件装配工位、精密加工台面的残屑清理，一直缺少适配12V低压供电场景的便携吸尘方案——常规有线吸尘设备受电源线束缚无法覆盖无供电的户外检修场景，大型工业吸尘设备体积过大无法伸入设备缝隙、精密仪器内部完成清理作业，这款结构正是瞄准这类细分使用场景做的定向开发。

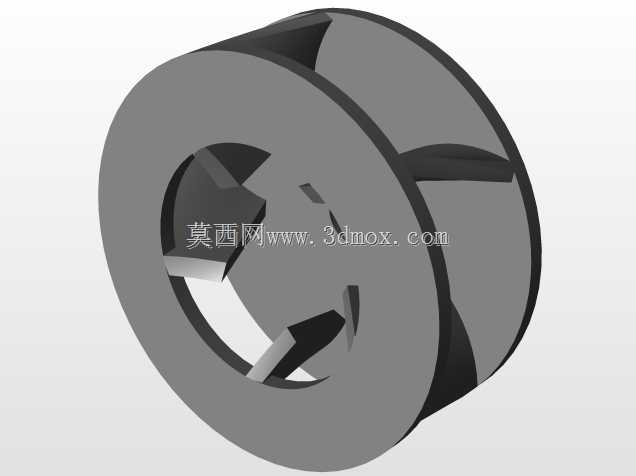

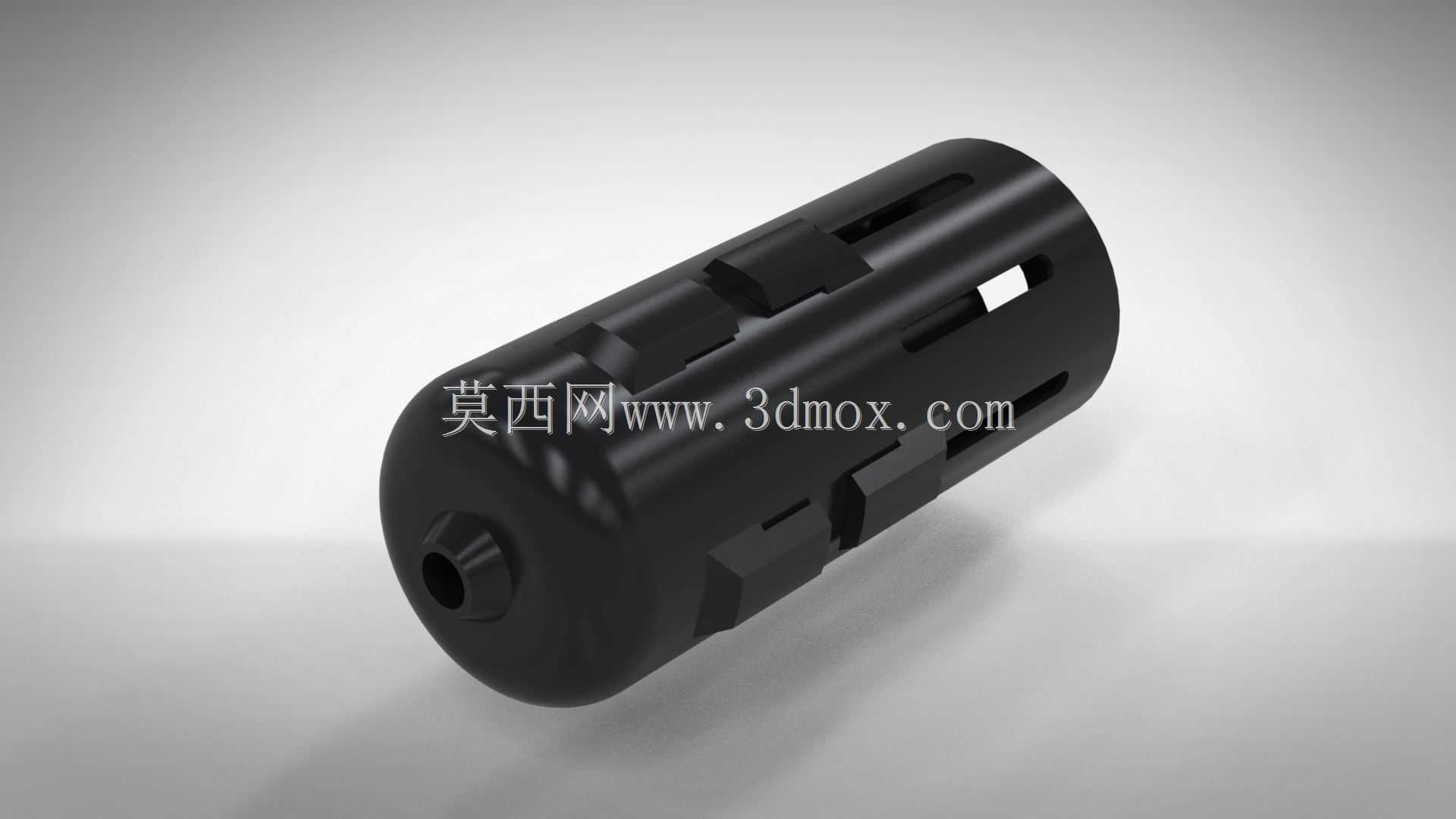

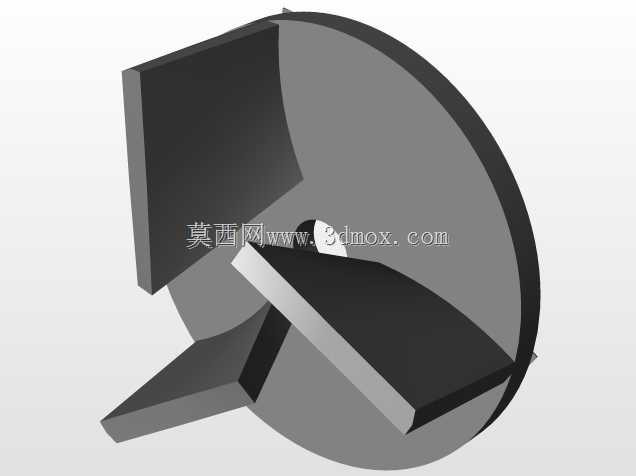

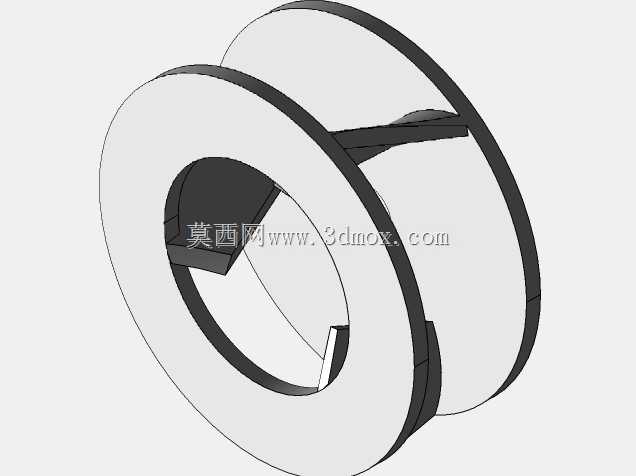

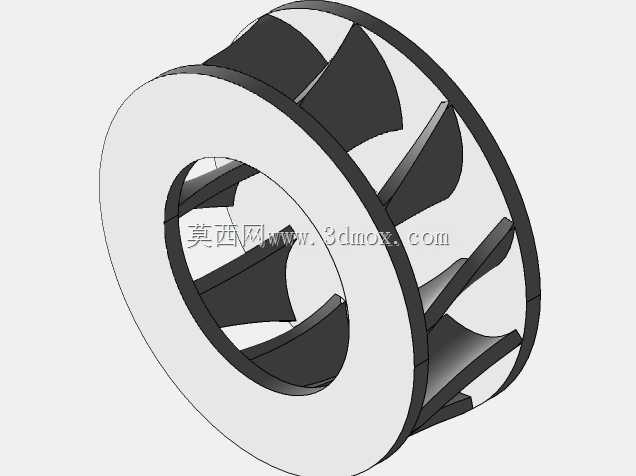

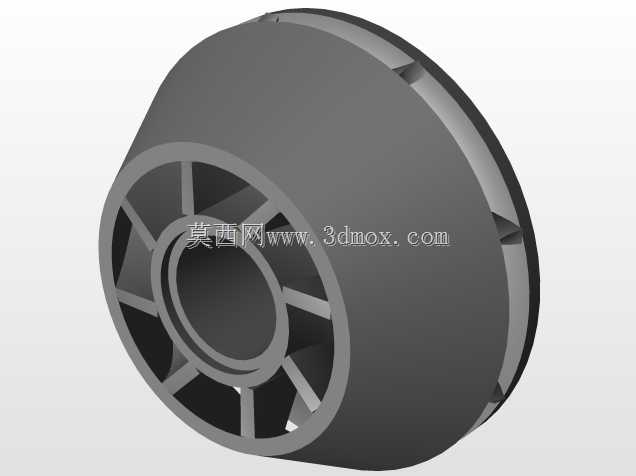

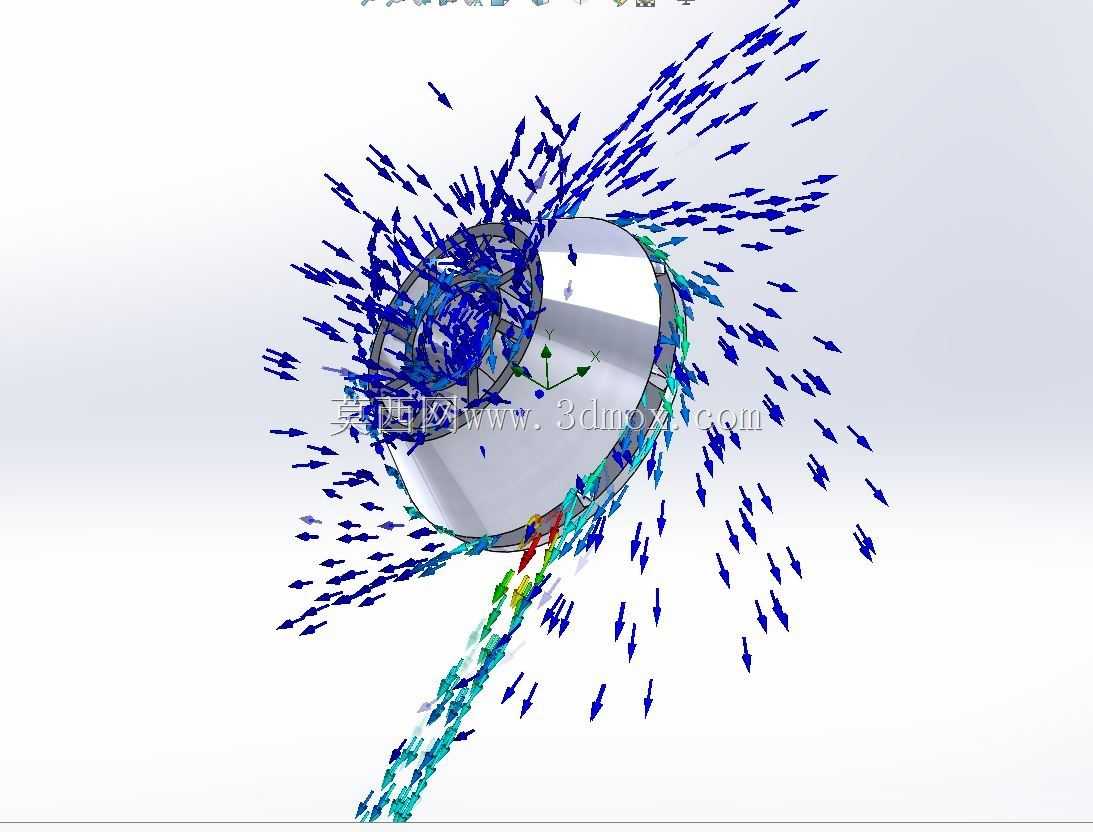

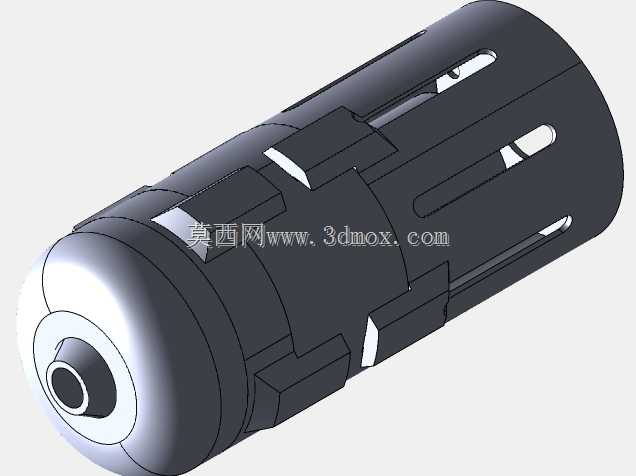

　　整个结构的核心设计围绕离心风扇的效率优化展开，开发阶段先后测试了多组不同叶型、不同进风角的离心风扇方案，通过流道模拟验证不同风扇在筒状壳体内的风压表现，最终选定的风叶结构在12V直流供电的转速区间内，能在狭窄进风口处形成足够负压，同时兼顾运行噪音与功耗表现，匹配手持设备的续航要求。壳体采用一体化筒状布局，将进风端、风扇安装腔、动力安装位、排风槽沿轴向依次排布，进风口设置在筒体端部的缩径结构处，缩小进风截面积以提升入口风速，便于对准缝隙位置完成定点吸尘；筒体侧壁开设多组长条型排风槽，排风方向沿筒体径向发散，避免排风直吹使用者手部，同时格栅结构能阻挡大尺寸异物进入风扇腔，防止风叶卡滞。

　　从安装边界来看，整个筒体为规则圆柱形态，外径控制在常规成年人单手握持的舒适尺寸范围内，轴向长度满足单手握持的操作余量，无需额外加装辅助手柄即可完成操作；内部风扇安装位设置有定位卡槽，风叶与动力输出轴采用同轴定位结构，装配时无需额外调整同轴度即可保证风叶运转的动平衡要求，减少运转振动。壳体上的卡槽结构同时兼顾内部滤芯的安装定位，滤芯可从端部拆卸更换，日常维护无需拆解整个筒体结构。

　　设计过程中针对手持使用的受力场景做了结构强化，筒壁厚度在握持区域做了均匀加厚处理，风扇腔位置的内壁设置有导流筋，既可以引导气流沿轴向进入风扇进风端，减少紊流带来的效率损失，同时也能提升筒体的径向抗挤压能力，避免日常握持、轻微磕碰导致筒壁变形剐蹭风叶。端部进风口的缩径结构做了圆角过渡，避免尖锐边缘划伤被清理的工件表面，适配精密元件、仪器表面的清理需求，不会对清理对象造成外观损伤。

　　不同风扇方案的测试过程中，重点验证了风叶与壳体内壁的间隙值对吸尘效率的影响，间隙过大会导致风压泄漏，无法形成足够入口负压，间隙过小则会提升装配精度要求，同时容易因加工误差、壳体轻微变形导致风叶剐蹭内壁，最终选定的间隙值平衡了加工公差要求与风压效率，普通注塑加工精度即可满足装配要求，无需额外做精密加工适配。排风槽的开孔尺寸经过反复调整，既保证足够的排风通流面积，降低排风阻力提升风扇效率，同时能阻挡日常清理场景中常见的大尺寸碎屑飞出，避免排风带起二次扬尘。

　　整个结构的动力安装位预留了标准12V直流电机的安装尺寸，可直接适配市面常规低压直流电机，无需定制专用动力部件，降低后续量产的配件采购成本；内部流道做了顺滑过渡处理，从进风口到风扇进风端无突兀的截面变化，减少气流沿程阻力，进一步提升有限功率下的吸尘表现。针对手持使用的场景，整个结构的重量分布沿轴向均匀设置，握持位置位于筒体重心处，长时间操作不易产生手部疲劳，适配工位上长时间的清理作业需求。
