外径190内径150可配置叶片泵结构

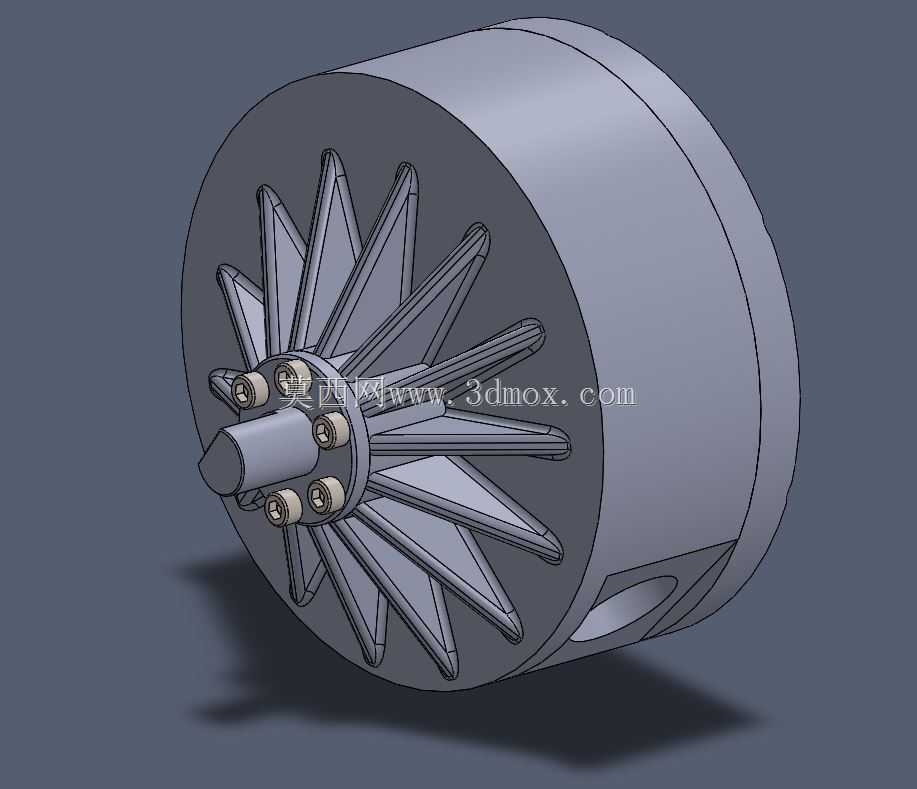

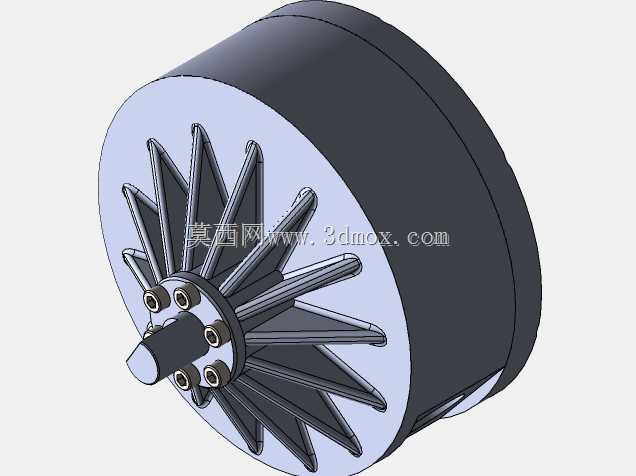

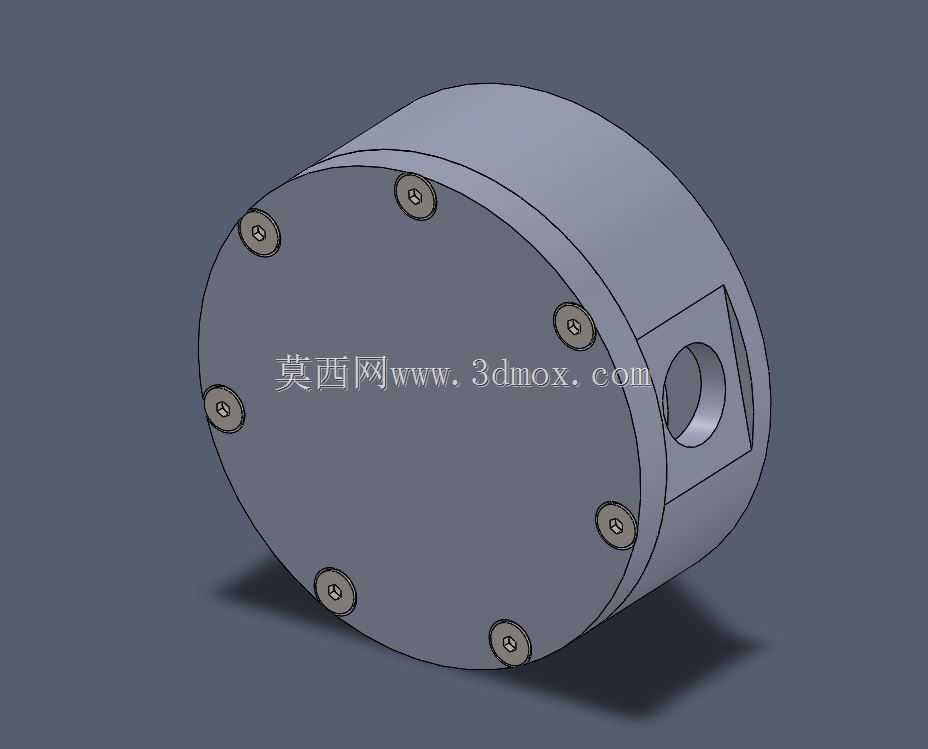

　　在流体输送类设备的配套选型与结构设计工作中，这类定尺寸的叶片泵结构常出现在小流量工况的流体回路里，不管是气动系统的低压回路供能、小型液压站的辅助供油，还是清水、低粘度流体的循环输送场景，都能见到这类结构的应用。不同于大流量离心泵的开式叶轮结构，这款叶片泵采用了周边螺栓紧固的筒式壳体结构，外径控制在190mm，内通径做到150mm，安装时可以直接适配通径匹配的管路法兰，不需要额外做变径转接，能有效减少管路沿程阻力损失。

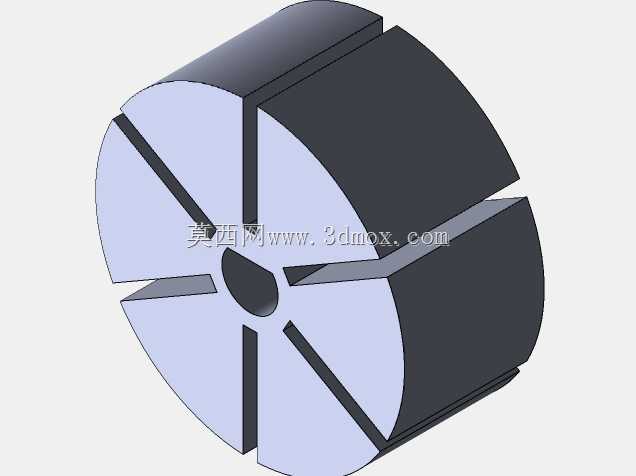

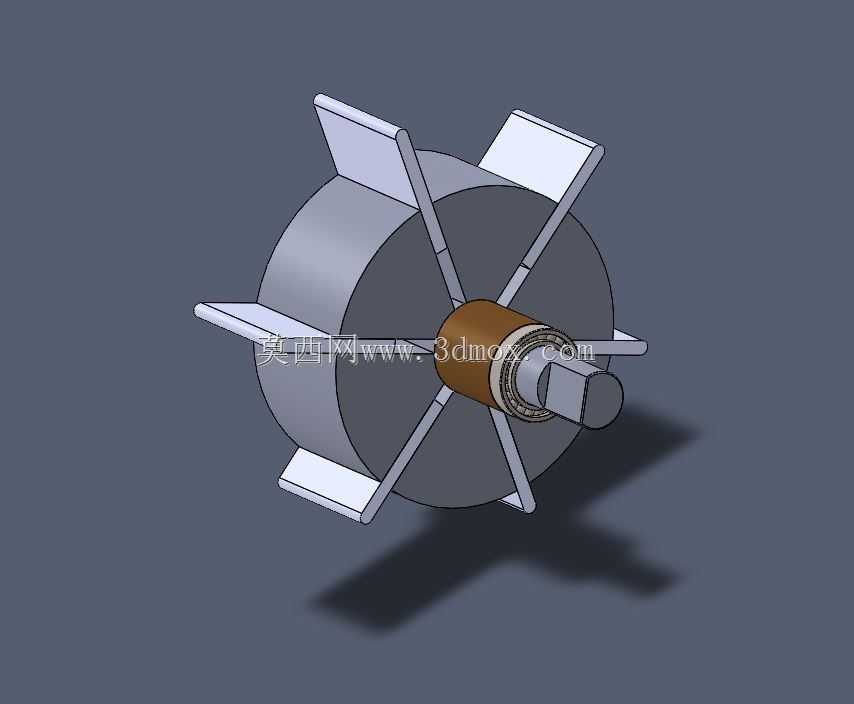

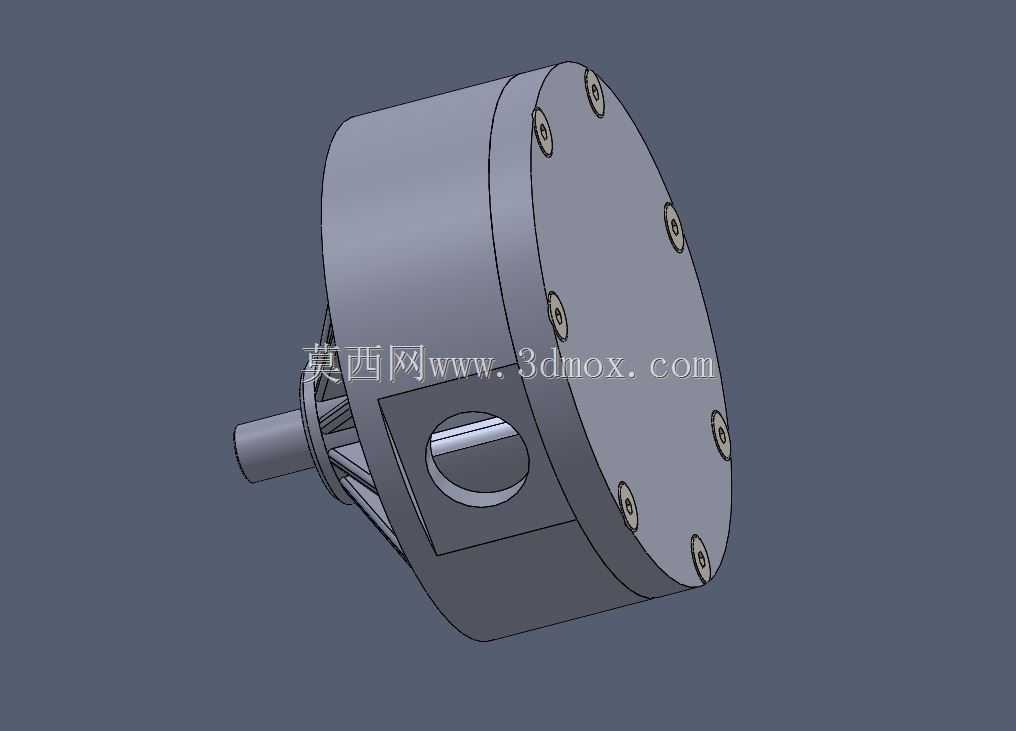

　　从实际功能实现逻辑来看，这款叶片泵依靠转子槽内的叶片与泵壳内壁贴合，形成密闭的工作容腔，随着转子转动，容腔容积周期性变化完成吸排介质的过程，结构上做了可配置的模块化设计，不同粘度的介质输送场景下，可以更换不同厚度、不同倾角的叶片来适配工况，不需要重新加工整个泵体壳体，能大幅降低非标场景的改造成本。壳体侧面预留的介质进出口采用了同轴侧出的布局，安装时可以根据管路走向调整安装角度，周边均匀布置的紧固螺栓能保证泵体合模面的密封压力均匀，避免高压工况下出现介质渗漏的问题。

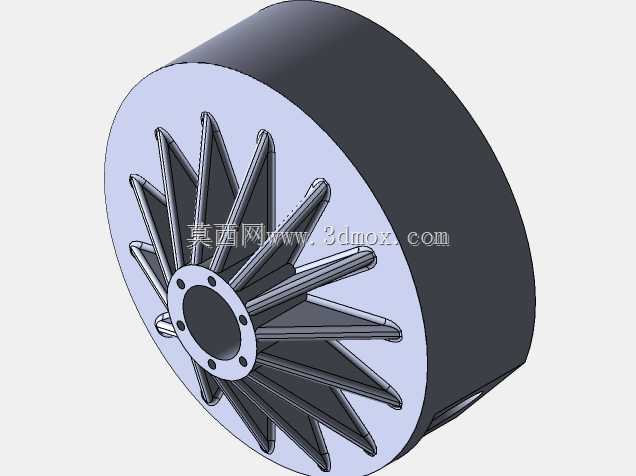

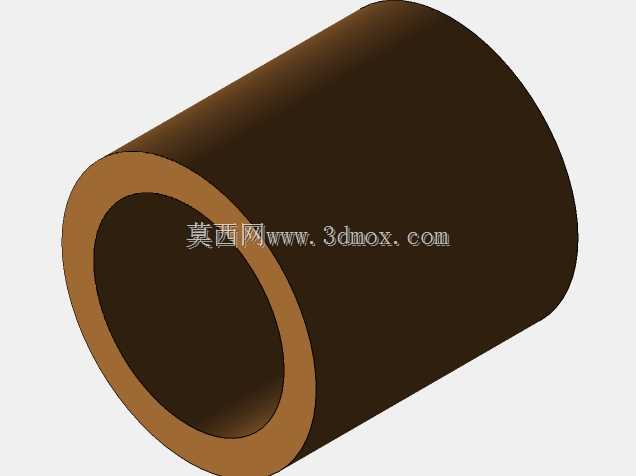

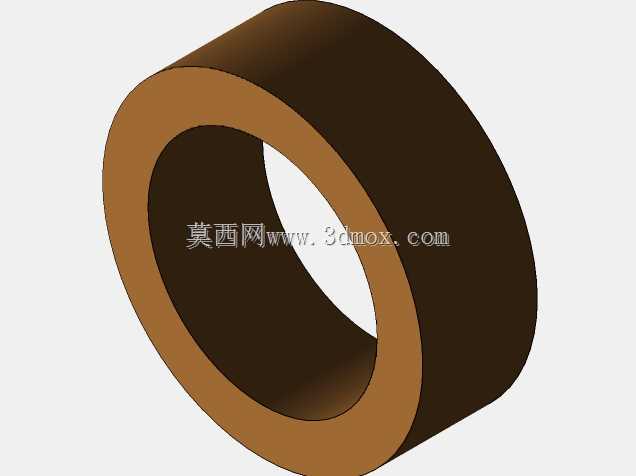

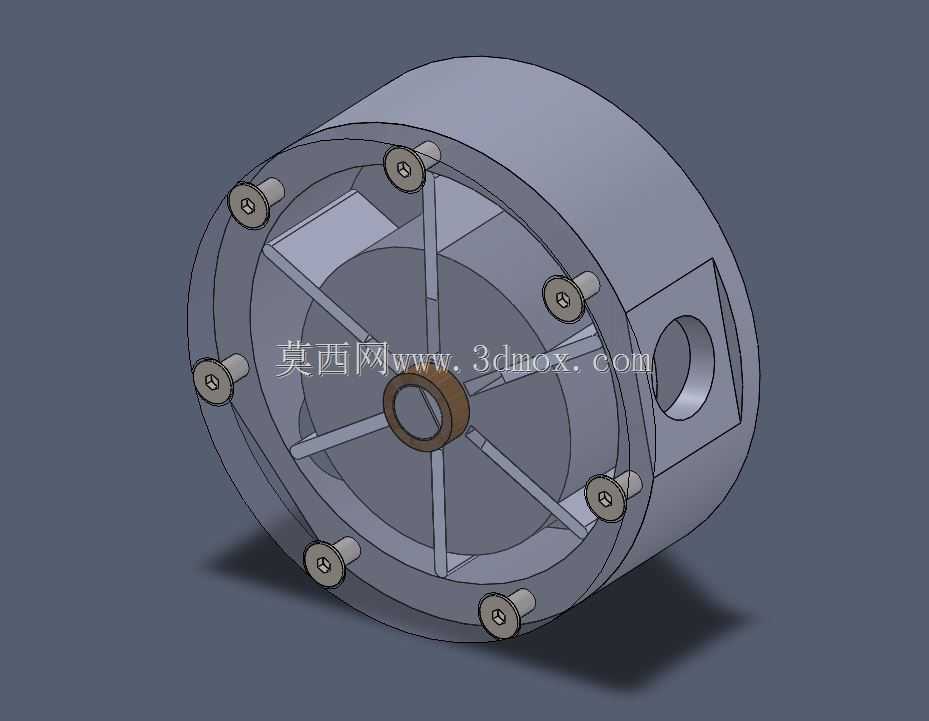

　　设计过程中优先考虑了加工工艺性，泵体主体采用回转体结构，大部分加工面可以通过车床一次装夹完成，减少了二次装夹带来的形位公差，内部的叶片支撑筋采用辐射状均匀布置，既可以保证泵体的结构刚性，避免高压工况下壳体出现形变，又不会对内部介质流动造成过多的扰流阻力。中心的轴孔位置做了衬套安装位，可以根据输送介质的腐蚀性选择铜衬套、聚四氟乙烯衬套或者耐磨合金衬套，适配不同工况的耐磨需求，不需要改动主体结构的尺寸。

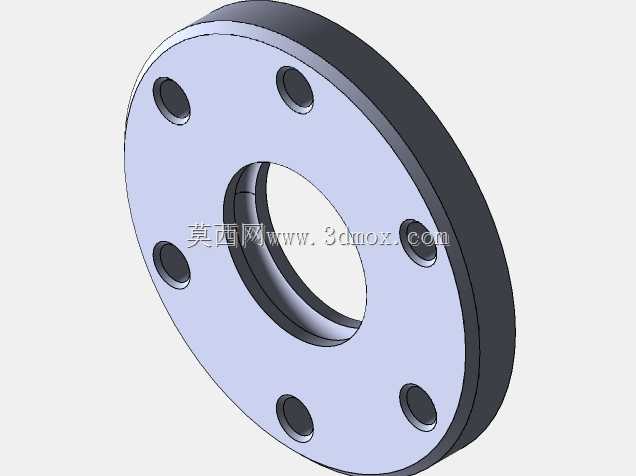

　　在安装边界上，这款泵的轴向尺寸紧凑，不需要预留过大的安装空间，周边螺栓的孔位采用均匀分布设计，不管是立式安装还是卧式安装都能保证受力均匀，进出口的连接位可以根据需求更换螺纹接头或者法兰接头，适配不同的管路连接标准。实际应用在小型设备的流体回路中时，这款泵可以直接集成在阀组旁边，减少管路长度，降低整个回路的压力损失，对于小流量、稳定压力输出的工况，这种结构的泵比齿轮泵的脉动更小，运行噪音更低，适合对运行稳定性有要求的配套场景。

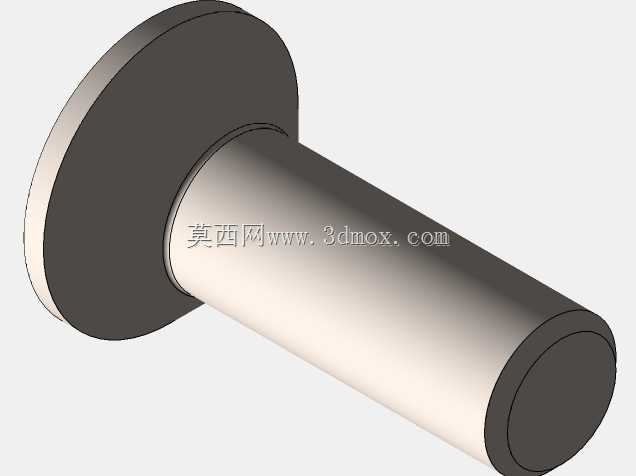

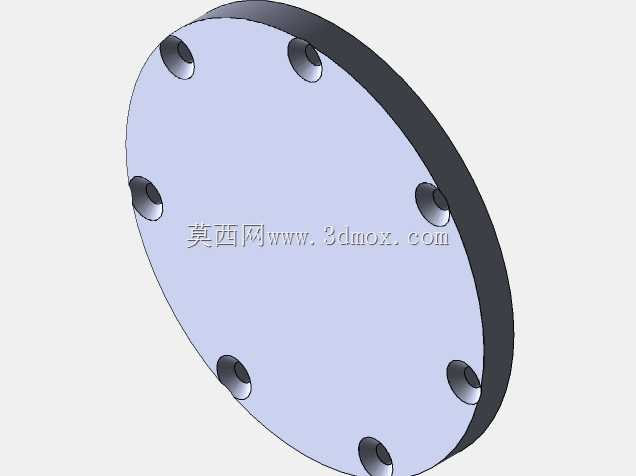

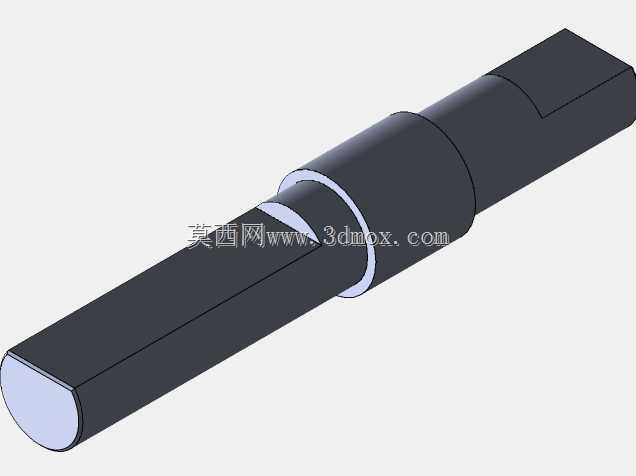

　　结构建模过程中，所有配合面都预留了合理的公差带，泵体合模面预留了密封槽的安装位置，可以适配O型圈或者密封垫片的安装，叶片与转子槽的配合间隙按照低粘度介质的泄漏量要求做了优化，既保证叶片可以在槽内灵活滑动，又不会因为间隙过大造成容积效率下降。端盖的螺栓沉孔深度做了统一控制，保证螺栓紧固后不会突出端盖平面，避免安装时出现干涉问题，中心轴的伸出长度可以根据配套电机或者动力源的安装尺寸做调整，不需要改动泵体的主体结构，适配性更强。
