水下潜器用双电磁阀辅助释放模块

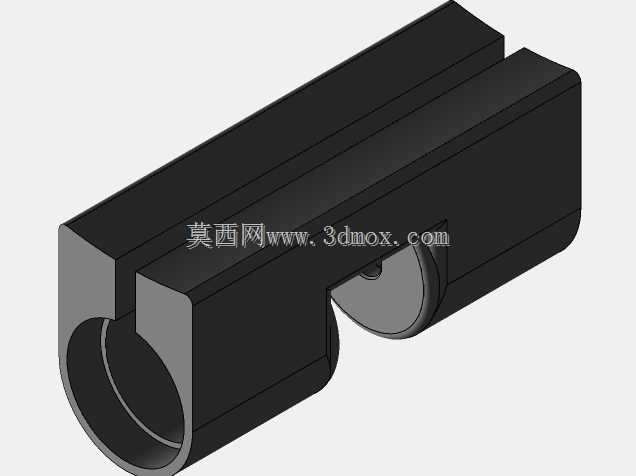

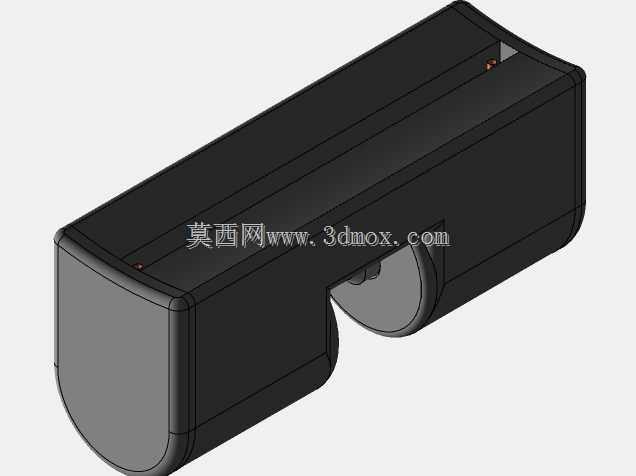

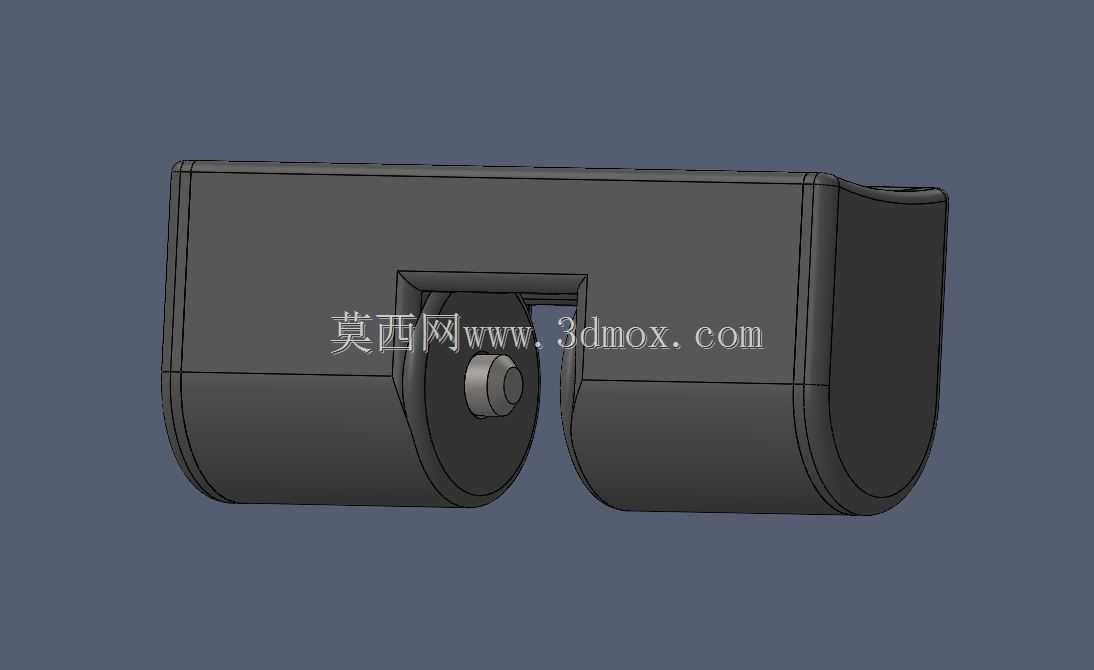

　　在水下遥控潜器的作业场景中，辅助释放机构是保障设备挂载、应急脱载的核心功能部件，这类部件的可靠性直接决定了水下作业的容错能力与设备回收成功率。这款双电磁阀驱动的辅助释放模块，最初针对小型ROV的挂载释放需求开发，同时可适配各类RC遥控水下设备的功能拓展场景，解决小型水下设备挂载机构结构复杂、驱动功耗高、加工成本难控制的痛点。从结构设计逻辑来看，模块采用对称式双腔体布局，将两组螺线管驱动的阀芯组件集成在一体化壳体内，中间预留的U型卡口作为挂载执行位，通过电磁阀通断控制阀芯的伸缩，实现挂载销的锁止与释放动作，双电磁阀的冗余设计可避免单路驱动失效导致的释放故障，大幅提升水下作业的可靠性。

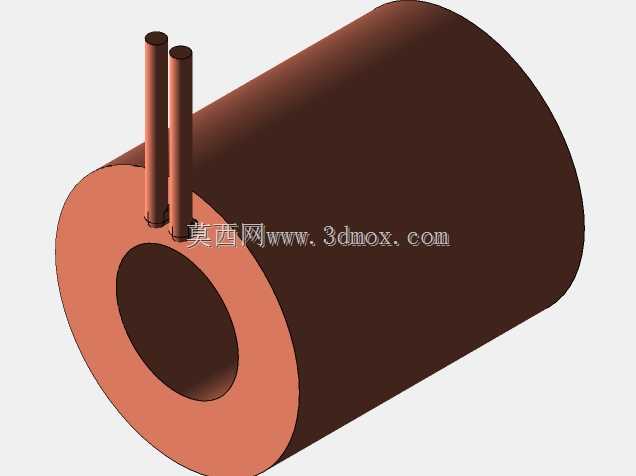

　　考虑到多数小型研发团队会采用SLA光固化3D打印进行原型件验证，设计阶段特意将配合公差设置为偏宽松的区间，抵消3D打印过程中材料收缩、层纹带来的尺寸偏差，保证打印完成后无需大量后处理即可完成装配；如果采用传统机加工工艺进行金属件量产，可将配合公差调整为拧紧公差等级，进一步提升机构的动作精度与使用寿命。模块的外形采用圆角过渡的一体化壳体设计，无突出的外置结构，可有效降低水下航行时的水流阻力，壳体两端的腔体分别容纳电磁线圈与阀芯复位结构，中间的卡口位置可根据挂载件的销径调整适配尺寸，安装时仅需通过壳体上预留的固定位将模块与潜器主体框架连接，无需额外设计复杂的转接支架，安装边界紧凑，不会占用过多的潜器内部搭载空间，

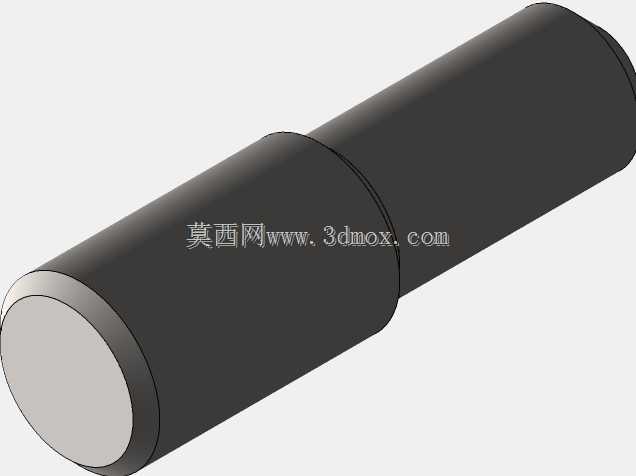

　　可适配不同尺寸规格的小型水下潜器安装需求。在实际使用场景中，该模块可用于挂载水下采样器、应急浮标、辅助作业工具等外接载荷，正常作业状态下电磁阀保持锁止，阀芯伸出卡住挂载销，将载荷固定在潜器上；需要释放载荷时，给电磁阀通入额定工作电压，阀芯在电磁力作用下缩回，挂载销失去限位后在载荷重力或水流作用力下脱离卡口，完成释放动作，整个驱动过程无需额外的机械传动结构，响应速度快，驱动电路简单，可直接接入潜器的通用IO控制端口，无需额外配置驱动模块。从结构强度角度考虑，壳体的壁厚设置满足水下浅海作业的耐压需求，阀芯采用耐磨材质设计，可承受多次反复动作的磨损，复位弹簧的弹力经过匹配计算，既可以保证断电状态下阀芯可靠锁止，

　　又不会导致电磁阀吸合时需要过大的驱动电流，适配小型潜器的供电能力。在安装适配层面，模块的进出线位置预留了密封结构安装位，可配合密封圈、密封胶实现腔体的水密处理，满足水下长期工作的密封要求，整体结构没有复杂的异形曲面，无论是3D打印原型制作还是注塑、机加工量产，都具备较好的工艺性，不需要特殊的加工设备即可完成生产，有效控制部件的制造成本。对于从事小型水下设备研发的结构工程师而言，这款模块的设计思路可直接复用在各类需要电控锁止、释放的机构场景中，通过调整卡口尺寸、阀芯行程、电磁线圈参数，即可适配不同载荷重量、不同安装空间的使用需求，无需从零开始进行机构原理验证，可大幅缩短相关产品的研发周期。
