摆线式内啮合齿轮泵结构设计

　　在液压系统与低压流体输送场景中，摆线式内啮合齿轮泵凭借结构紧凑、运转平稳、流量脉动小的特性，常被应用在小型液压站、润滑系统、燃油输送单元等对安装空间有严格限制的工况中。这类泵的核心工作逻辑是依靠内转子（外齿摆线轮）与外转子（内齿环）的偏心啮合，形成多个密闭容积的周期性变化，完成流体的吸入与加压排出，相比外啮合齿轮泵，它的零件数量更少，轴向尺寸更短，适合集成在紧凑的动力单元内部。

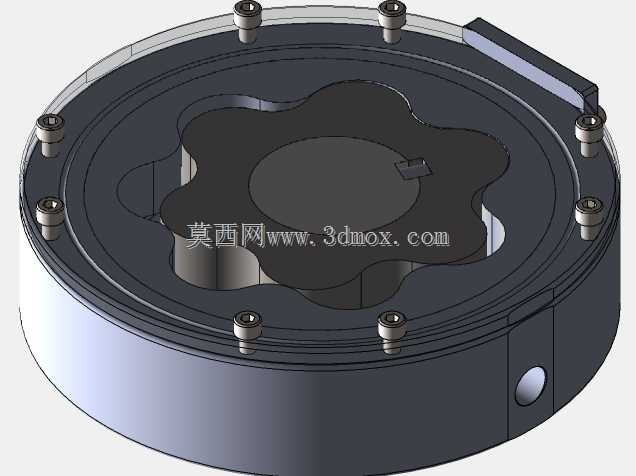

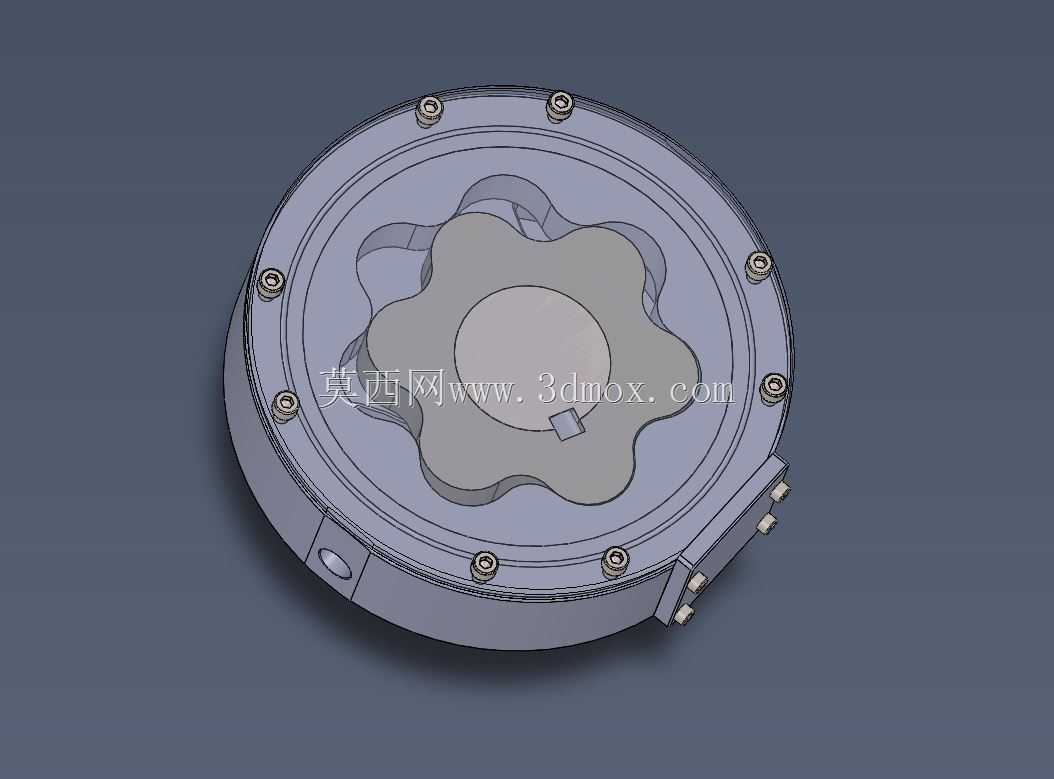

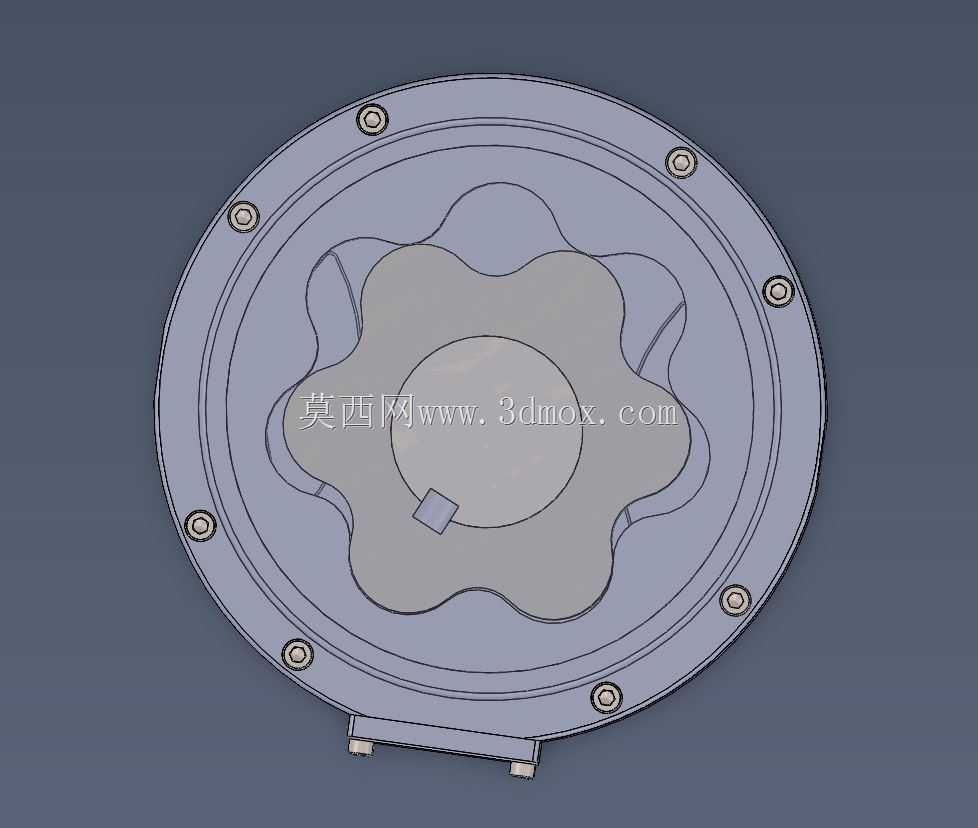

　　从结构设计层面来看，该摆线泵采用分体式端盖压紧结构，周向均匀布置的内六角螺钉负责将泵体、端盖与内部转子组件锁紧，保证结合面的密封压力，避免高压工况下的流体泄漏。泵体侧面预留的油口可根据安装需求调整为进油或出油接口，适配不同的管路走向布置。内部的摆线转子采用少齿差啮合设计，内转子比外转子少一个齿，在偏心距固定的前提下，这种啮合形式能让转子在转动过程中形成连续变化的密闭腔，无需额外设置隔板就能完成配流，大幅简化了泵体内部的流道加工难度。

　　设计过程中需要重点考量转子的齿形轮廓精度，摆线齿的啮合间隙直接影响泵的容积效率，间隙过大会导致内泄漏增加，输出压力达不到设计要求，间隙过小则会在转子高速转动时出现齿面咬合、磨损加剧的问题。端盖与转子端面的配合间隙也需要严格控制，轴向间隙是内泄漏的主要通道之一，通常会在端盖与泵体之间设置薄垫片来调整间隙值，兼顾密封性能与转动灵活性。周向布置的螺钉需要按照对角线顺序分次拧紧，避免端盖受力不均导致端面倾斜，造成转子转动卡滞。

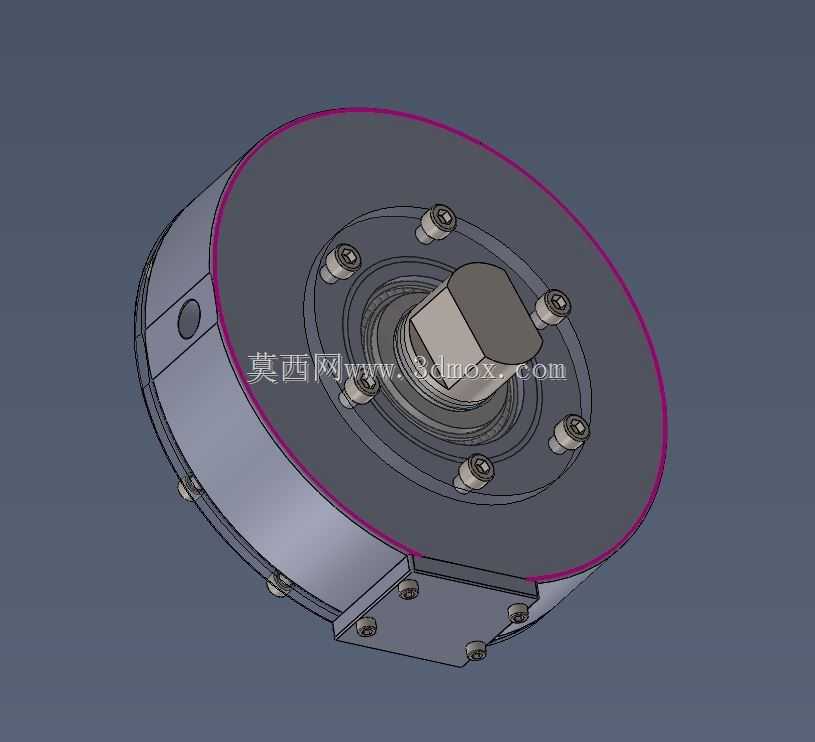

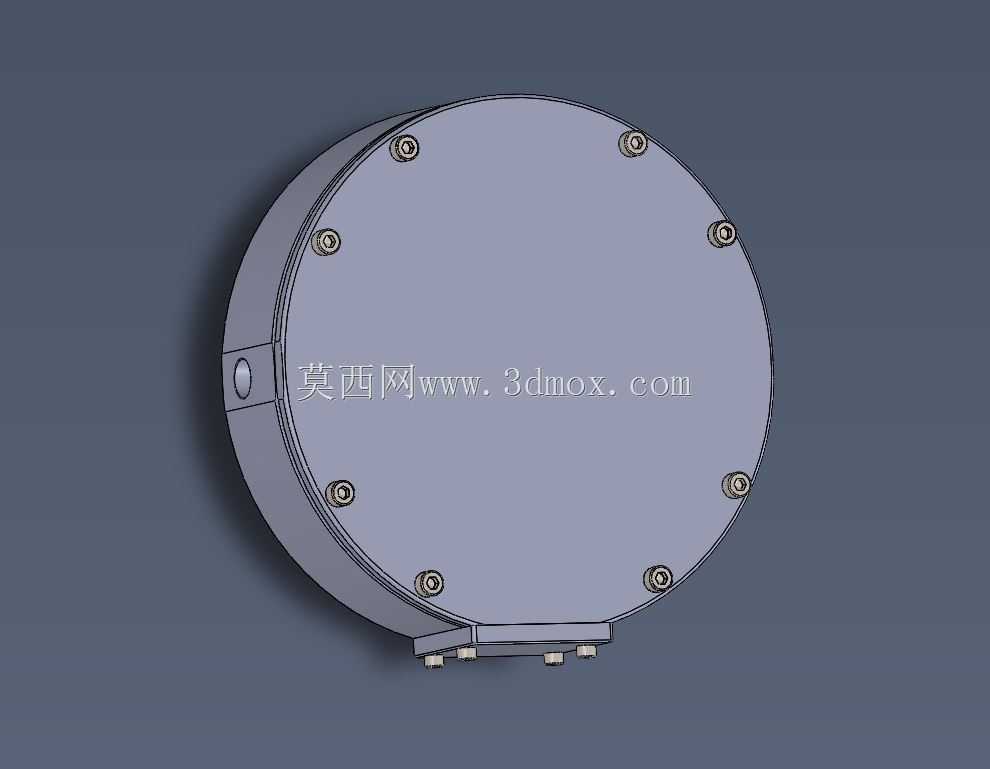

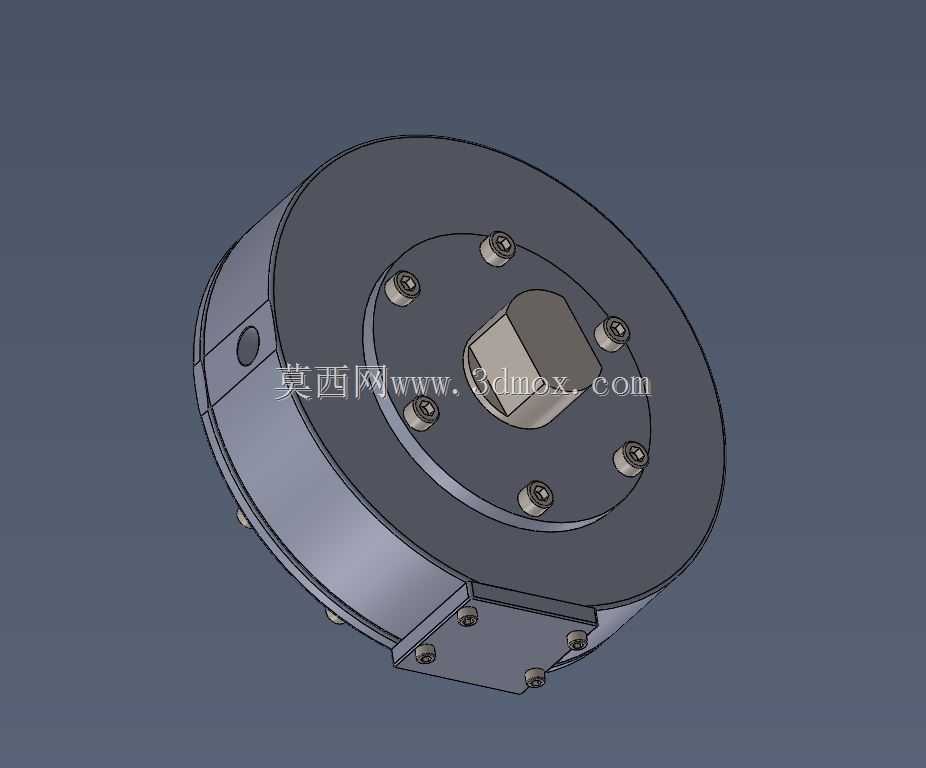

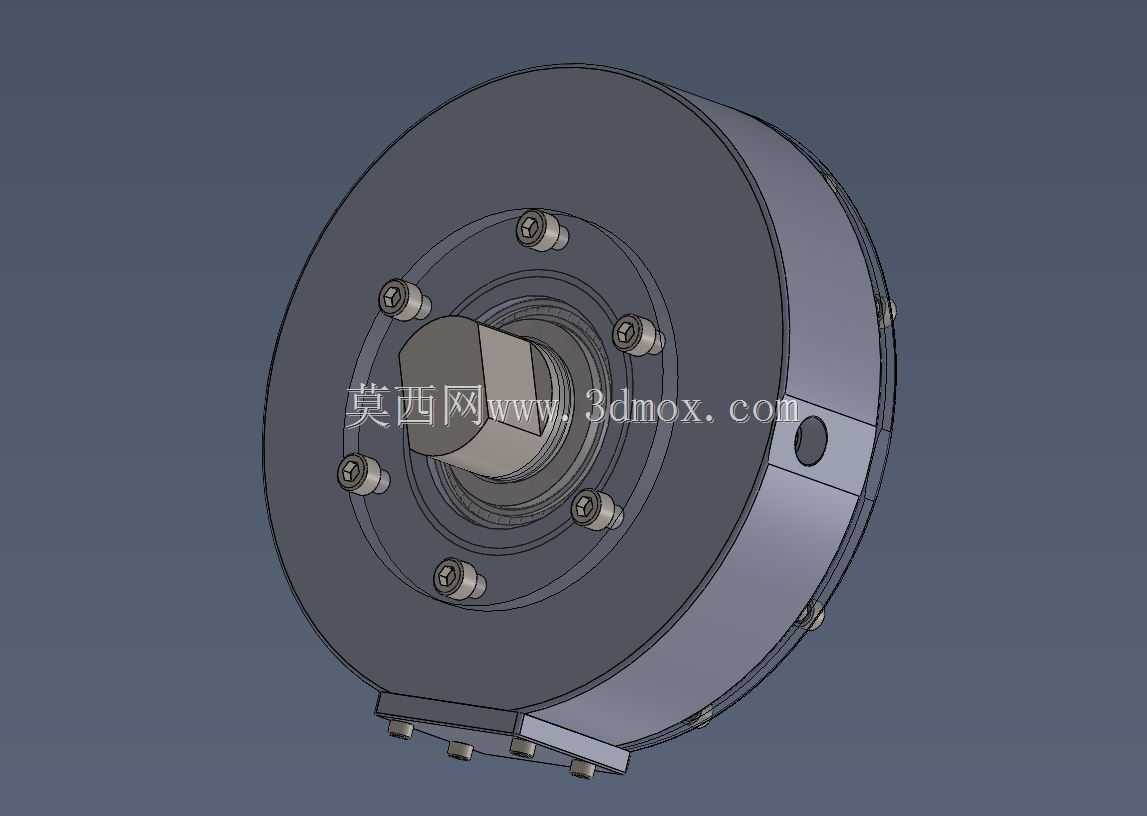

　　从安装边界来看，该摆线泵的整体外形为圆盘式结构，安装时可通过端盖或泵体上的定位止口与安装基座配合，保证泵轴与驱动电机轴的同轴度，避免偏心载荷造成轴承磨损或轴封损坏。泵体的径向尺寸决定了它的单位排量，在相同排量下，摆线泵的径向尺寸比外啮合齿轮泵小30%左右，非常适合在空间局促的设备内部安装，比如小型工程机械的操纵系统润滑、机床的主轴冷却供油、农业机械的燃油输送等场景。

　　在实际应用选型时，需要根据系统所需的流量、工作压力来匹配对应的转子厚度与偏心距，转子厚度越大，单次转动的排量就越大，但同时会增加泵的轴向尺寸与转动阻力。该结构的摆线泵通常适用于1-6MPa的中低压工况，过高的工作压力会导致转子齿面受力过大，加剧磨损，同时内泄漏量会呈指数级上升，降低泵的整体效率。泵体材料通常采用铸铁或铝合金，铸铁材质的耐磨性更好，适合连续运转的工业场景，铝合金材质重量更轻，适合对重量有要求的移动设备场景。

　　流道设计上，进油口的通径需要比出油口略大，降低进油阻力，避免泵在高速转动时出现吸空现象，造成气蚀损坏转子齿面。出油侧的流道需要尽量平缓，减少流体的压力脉动，降低系统的振动与噪音。转子与泵轴之间通常采用平键连接，传递扭矩的同时保证转子与轴的同轴度，轴端设置的骨架油封负责防止流体沿轴向外泄漏，油封的材质需要根据输送介质的特性选择，输送矿物油时采用丁腈橡胶材质，输送腐蚀性流体时则需要更换为氟橡胶材质。

　　这类摆线泵的维护成本较低，长期使用后如果出现容积效率下降的情况，只需拆开端盖检查转子齿面的磨损情况，更换磨损的转子或调整端面间隙即可恢复性能，无需更换整个泵体。相比其他类型的容积泵，它的结构零件少，加工工艺性好，摆线转子可通过粉末冶金工艺一次成型，适合大批量生产，能有效控制制造成本，在民用液压、润滑、流体输送领域有着非常广泛的应用基础。
