工业管道智能涡街流量计结构造型

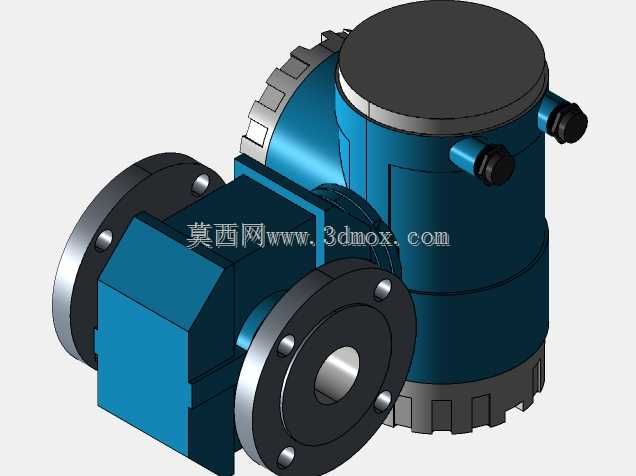

　　这套流量计三维造型还原了工业现场常见的一体化智能流量检测仪表，整体采用下部法兰测量管段、上部变送显示表头的立式布局，适配化工、水务、热力、冶金等行业中封闭管道内流体的瞬时流量与累计流量监测场景。在做结构拆解时，首先要明确测量段的安装边界：下部两侧为标准法兰对接结构，法兰盘上预留均布螺栓孔，现场安装时直接串接在工艺管线两段法兰之间，法兰端面的密封面需预留垫片放置空间，建模时要保证两侧法兰同轴度，避免管线对接时出现错位应力；测量管段内部为通流腔体，不同公称通径对应的管段长度、法兰外径、螺栓孔分布圆直径都要匹配对应管道标准，周边要留出扳手操作空间与管线保温层的包覆余量，不能和周边管线支架、阀门手轮发生干涉。

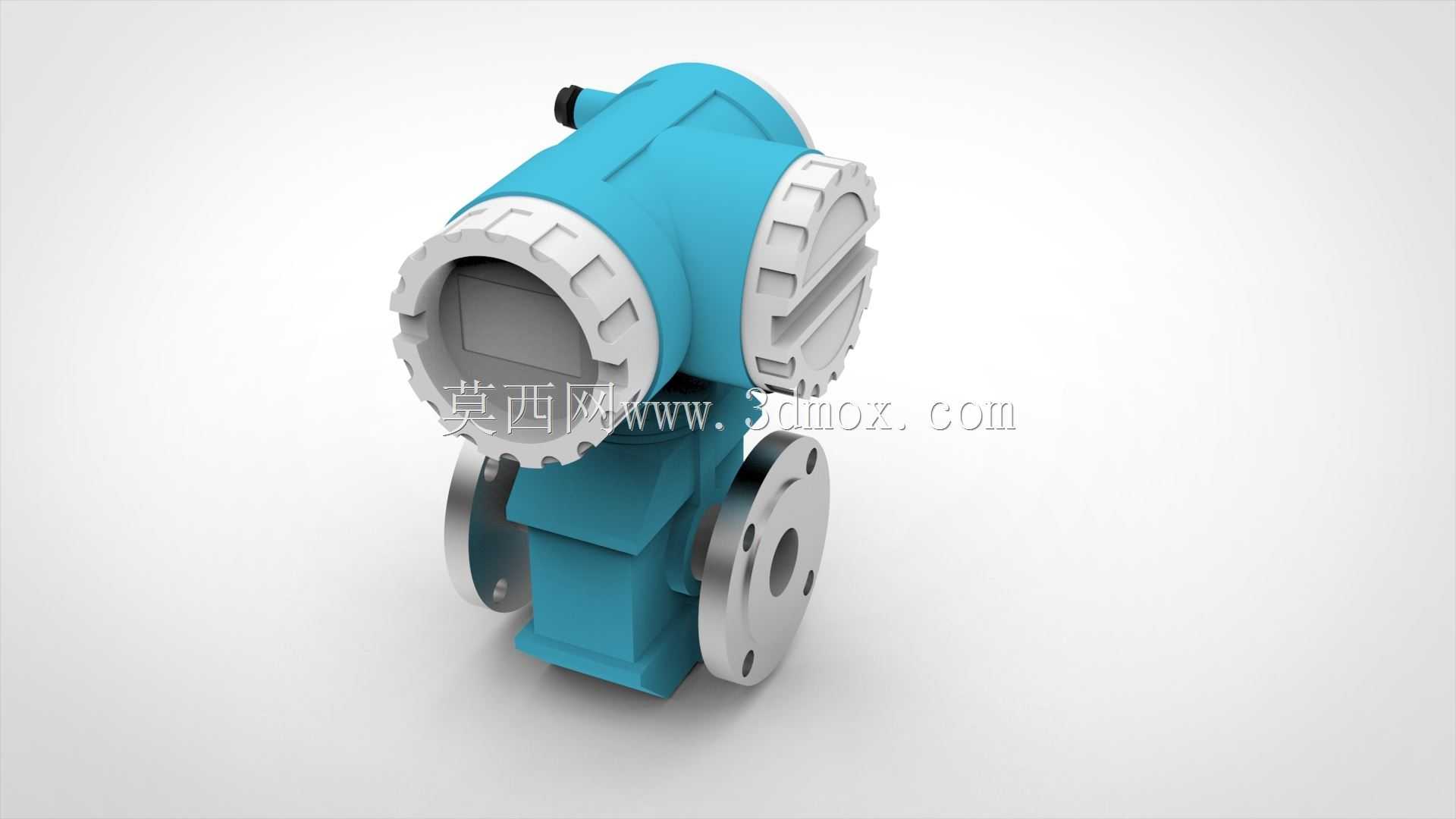

　　上部变送表头采用蓝灰色工程防护壳体，壳体侧面做了防滑棱边结构，端盖为旋合式密封结构，表头正面预留数显窗口，可现场读取流量数值，接线腔位于表头侧方，预留电缆引入接口，防护等级满足车间户外、潮湿工况的使用需求。表头与下部测量段通过竖向连接支架过渡，支架内部容纳信号传输线缆，既隔绝管段介质温度向电子元件传导，也方便现场调整表头的朝向角度，适配不同安装方位下操作人员的读数视角。

　　设计思路上优先兼顾现场运维的实用性：表头端盖无需完全拆下即可完成参数调校，壳体的棱角处均做圆角过渡，避免积尘与应力集中；整体重心落在测量管段轴线上，不会因表头偏重对管线产生附加弯矩。建模过程中要区分金属测量管段、法兰的金属质感与表头工程塑料壳体的材质差异，渲染时还原工业仪表的哑光防护漆面、法兰金属加工面的质感，同时核对各部件的装配关系：法兰与管段的焊接位置、表头与支架的连接螺钉、端盖的旋合卡扣都要符合实际装配逻辑，既可以作为工业管线布置时的仪表选型占位模型，也能用于仪表结构设计的方案演示，帮助设计人员在管线三维布局阶段提前核对仪表安装空间、操作距离与周边设备的干涉情况，避免现场施工时出现安装位置不足、读数视角被遮挡、运维操作空间不够的问题。
