多排链轮花键轴耦合传动组件结构设计

　　这套耦合传动组件的设计，最初是针对中小功率变速传动场景的需求展开的，常见于小型动力传输设备、精密传动工位的动力切换环节，区别于常规单排链传动结构，这套组件采用多排链轮同轴布置的方案，能够在有限的安装空间内实现多路径动力输出，适配不同转速、扭矩的输出端需求。从实际应用场景来看，这类耦合链结构常出现在需要紧凑布局的传动工位，比如小型输送设备的动力分流段、精密测试设备的传动切换单元，相比齿轮传动的固定中心距要求，链传动本身对安装中心距的公差容忍度更高，配合花键轴的滑动适配特性，能够在装配时抵消部分机架加工带来的位置误差，降低现场安装的调试难度。

　　设计过程中首先确定的是花键轴的参数，采用矩形花键结构而非渐开线花键，主要是考虑到这类中小载荷场景下，矩形花键的加工成本更低，且对中性能够满足传动需求，轴上的台阶定位面经过尺寸公差匹配，每一片链轮的安装位置都有轴肩做轴向定位，避免传动过程中链轮出现轴向窜动，影响链条啮合精度。多排链轮的齿形参数统一匹配对应规格的滚子链，齿部的淬火硬化层深度按照常规链传动的磨损要求设定，保证在额定载荷下的使用寿命，相邻链轮之间的间隔套尺寸经过反复校核，既保证链条运行时不会出现相邻排的干涉，又尽可能压缩轴向尺寸，缩减整个组件的安装占用空间。

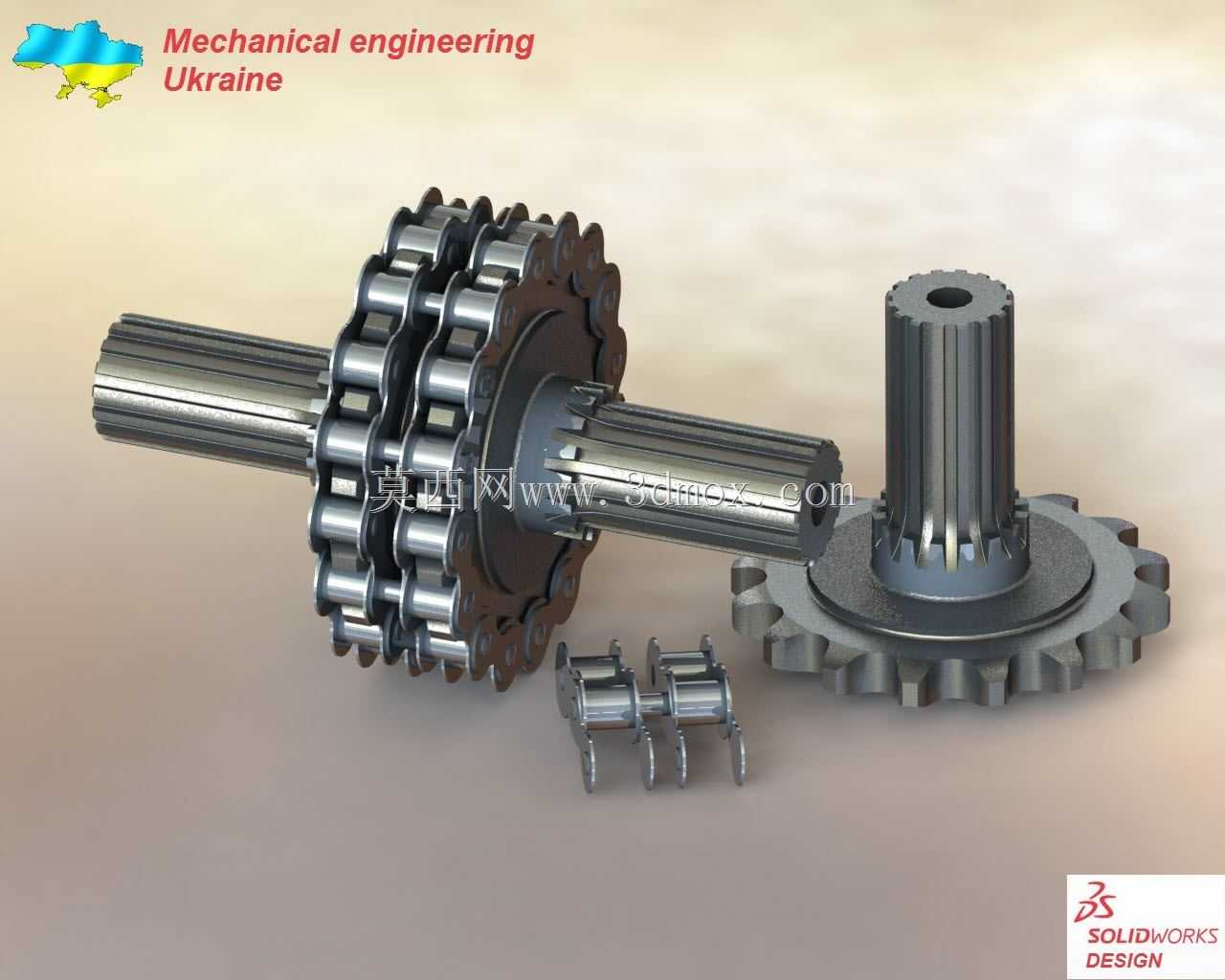

　　从安装边界来看，整个组件的轴向安装尺寸需要匹配机架上的两个轴承座间距，花键轴的两端轴径按照标准深沟球轴承的内孔尺寸设计，装配时轴承内圈与轴采用过盈配合，外圈与轴承座孔采用过渡配合，方便后期维护拆卸。配套的从动链轮同样采用花键孔结构，能够与配套的花键输出轴实现周向固定，保证传动过程中无周向间隙，减少传动冲击。图中附带的链节样品是与链轮匹配的耦合链节，这类链节除了常规的传动承载功能外，部分特殊工况下还可以加装附件，实现输送过程中的物料挂载，拓展组件的使用场景。

　　在功能特性上，这套耦合传动组件能够实现单输入多输出的动力分配，当动力从花键轴输入端传入时，不同排的链轮可以分别驱动不同的从动端，各输出端的传动比可以通过匹配不同齿数的从动链轮实现灵活调整，不需要额外增加齿轮分动箱，大幅简化了传动系统的结构。设计时特意将链轮的轮毂部分做了减重处理，在保证结构强度的前提下降低转动惯量，减少设备启动、变速过程中的惯性冲击，同时花键连接的方式允许链轮在轴上做小范围的位置调整，适配安装时的中心距微调需求，补偿机架焊接、加工带来的位置偏差。

　　实际选型使用时需要注意，链条的张紧度需要控制在合理范围，过松容易出现跳齿、脱链问题，过紧则会加剧链轮齿部与链节的磨损，降低组件使用寿命。整个组件的润滑方式采用脂润滑即可，不需要复杂的油路循环系统，适合在开放式或者半开放式的传动工位使用，维护成本较低。相比同步带传动，链传动的承载能力更强，不会出现打滑丢转的问题，传动比能够保持稳定，适合对传动同步性有一定要求但载荷波动不大的工况。设计过程中也充分考虑了加工工艺性，所有零件的加工工序都可以通过常规的车、铣、滚齿、插齿工艺完成，不需要特殊的定制刀具，适合批量加工生产，零件的互换性较强，后期维护更换配件时不需要做额外的适配加工，直接替换标准件即可。
