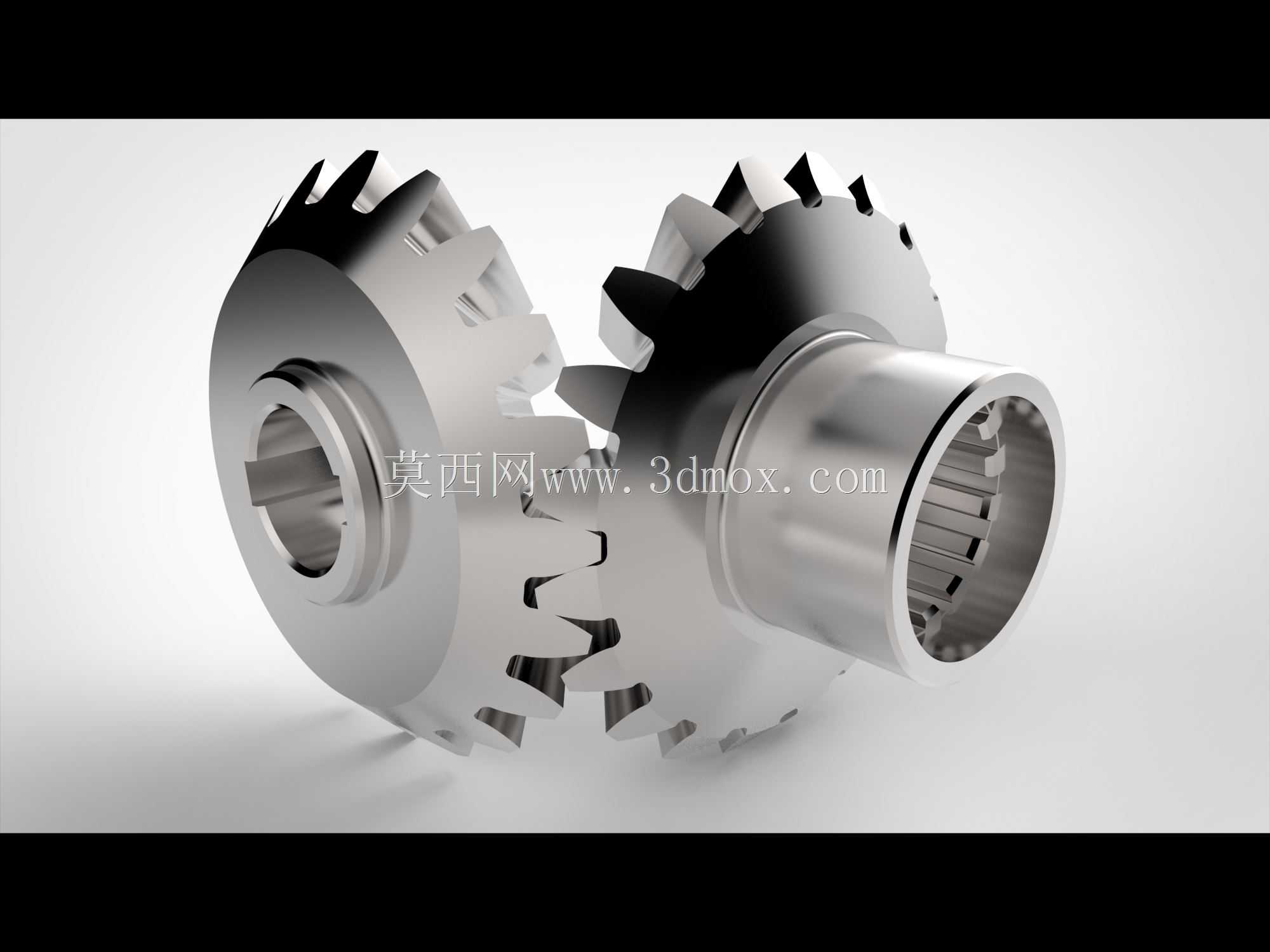

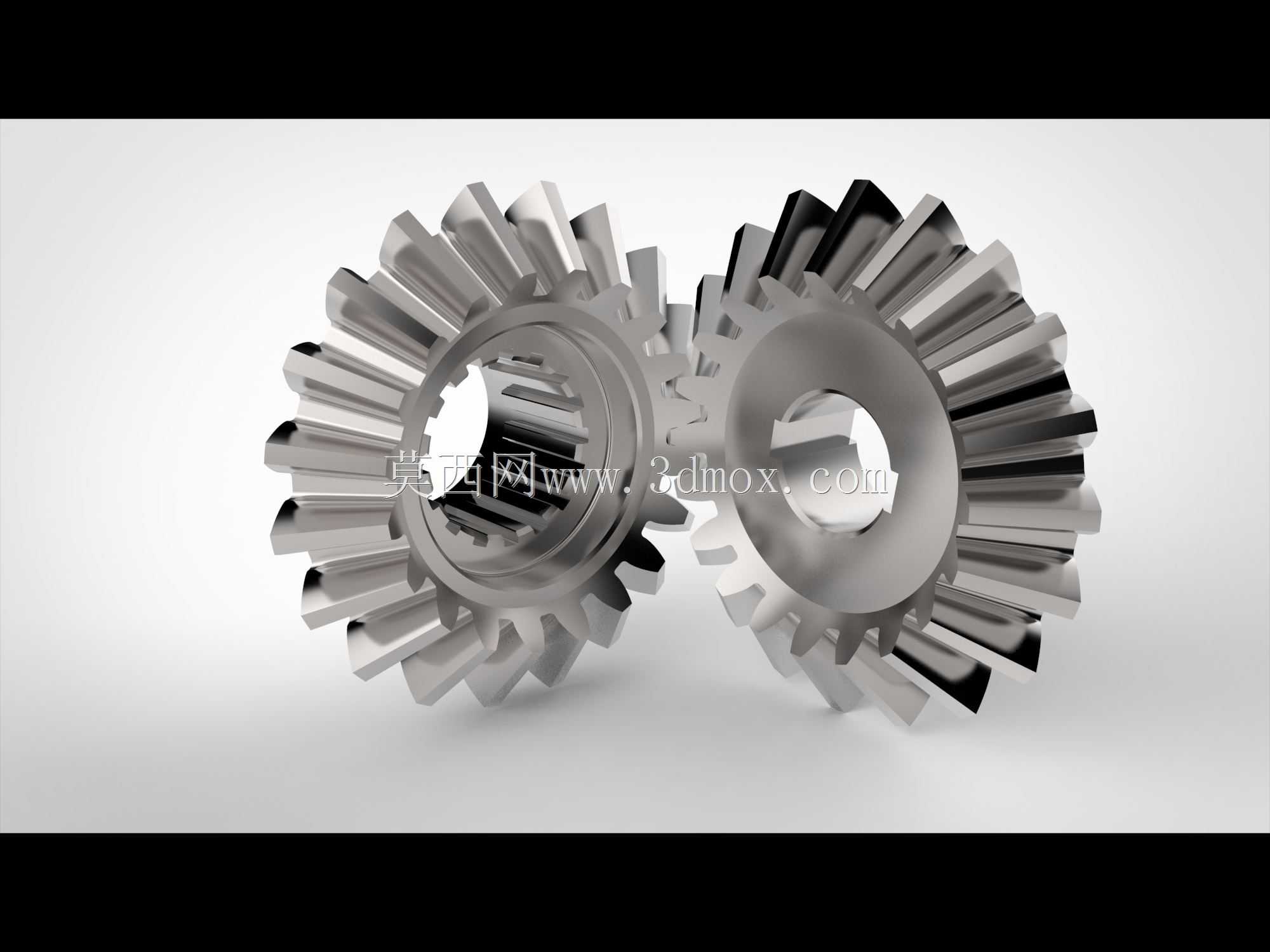

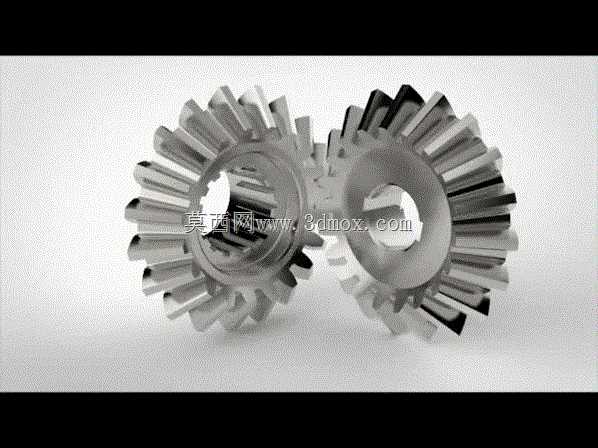

啮合式直齿锥齿轮传动组件结构设计

　　这套锥齿轮副的建模过程中，首先要明确的是其核心应用场景——这类等径直齿锥齿轮多用于相交轴间的动力换向传递，常见于中小型机床的进给传动箱、轻工包装设备的转角传动单元、小型农用机具的动力输出换向结构，也会出现在部分检测仪器的传动调节机构中，用来实现两垂直相交轴之间的等转速动力传递，因为两个齿轮参数完全一致，所以传动比为1，输入输出转速保持同步，不会出现转速差带来的扭矩波动。

　　从实际安装边界来看，这类锥齿轮的安装需要严格保证两轴的轴线相交于齿轮副的节锥顶点，否则会出现啮合偏载，轻则加剧齿面磨损，重则出现打齿断齿的故障。建模时首先确定的是节锥角参数，等径配对的直齿锥齿轮节锥角为45度，齿顶锥角、齿根锥角都要围绕节锥参数做对应偏移，保证啮合时齿顶不会和配对齿轮的齿根发生干涉，同时预留出合理的齿侧间隙，满足常温工况下的润滑油脂存留空间，避免热胀冷缩导致的卡滞。

　　齿形设计上采用的是标准直齿渐开线锥齿形，齿向沿节锥母线方向分布，每个轮齿的厚度从大端到小端逐渐收窄，建模时要注意齿面的渐开线轮廓是基于背锥面展开的，不能直接套用圆柱齿轮的齿形参数做简单拉伸，否则会导致啮合时接触区偏移，实际运行中会出现异响、传动效率下降的问题。齿轮中心的通孔为安装轴孔，孔壁可根据实际使用需求设计键槽或者顶丝孔，用来和传动轴做周向固定，传递扭矩时不会出现相对打滑。齿轮的背锥端面要和安装轴承的定位端面贴合，保证轴向定位精度，安装时需要调整两轴的轴向位置，确保轮齿的接触区落在齿面中部，沿齿长方向的接触斑点不小于齿长的一半，沿齿高方向的接触斑点不小于齿高的三分之二，这样才能保证传动平稳，承载能力达到设计要求。

　　从功能特性来说，直齿锥齿轮相比螺旋锥齿轮，加工难度更低，安装调整更简便，虽然传动平稳性略逊于螺旋齿结构，但在中低速、中等载荷的工况下完全可以满足使用需求，而且没有轴向力产生，对支撑轴承的选型要求更低，不需要额外承受轴向载荷，可以简化支撑结构的设计，降低整体设备的制造成本。这类齿轮副在实际选型替换时，要注意配对齿轮的模数、齿数、压力角、齿顶高系数等参数完全一致，不能混装不同参数的齿轮，否则根本无法正常啮合，甚至会直接损坏轮齿。建模过程中对齿根部分做了合理的圆角过渡，避免应力集中，因为齿轮传动时齿根位置会承受交变弯曲应力，圆角过渡可以大幅提升轮齿的疲劳强度，延长使用寿命。齿面的粗糙度要求也需要在建模时考虑后续加工的工艺性，大端齿面的加工余量要预留合理，满足铣齿或者刨齿加工的工艺要求，小端齿形因为尺寸收窄，加工时要注意刀具的退刀空间，避免出现加工干涉。

　　在设备实际装配时，这类锥齿轮副通常会配置在密封的齿轮箱体内，采用润滑脂或者飞溅润滑的方式，保证齿面始终有油膜覆盖，减少金属直接接触带来的磨损。日常维护时只需要定期检查润滑脂的状态，及时补充更换，同时检查啮合间隙是否在合理范围内，如果出现间隙过大的情况，要及时调整轴的轴向位置，或者更换磨损超标的齿轮，避免出现传动冲击，影响整条传动链的精度。对于用在检测仪器这类对传动精度要求较高的场景下，齿轮的精度等级要选到7级以上，齿面做淬火处理提升硬度，减少长期使用后的磨损量，保证传动精度的保持性；如果是用在普通农机、轻工设备上，精度等级选8到9级即可，能满足动力传递需求的同时控制加工成本。
