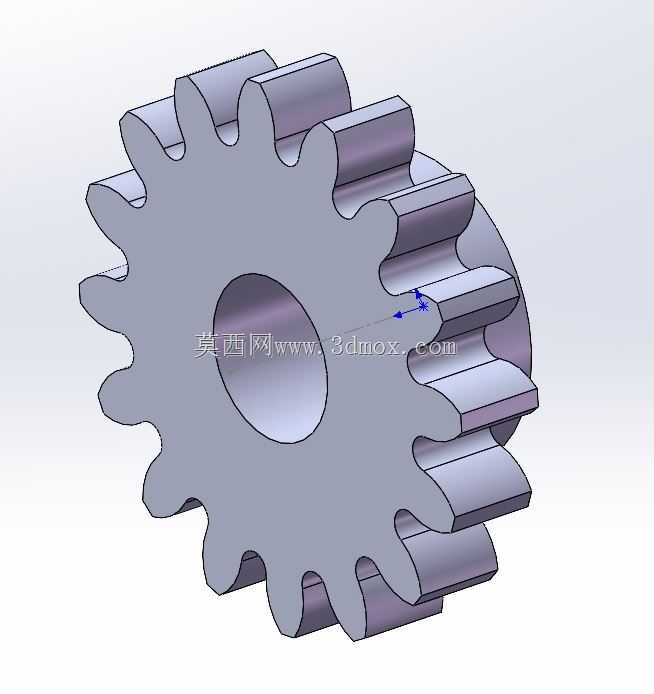

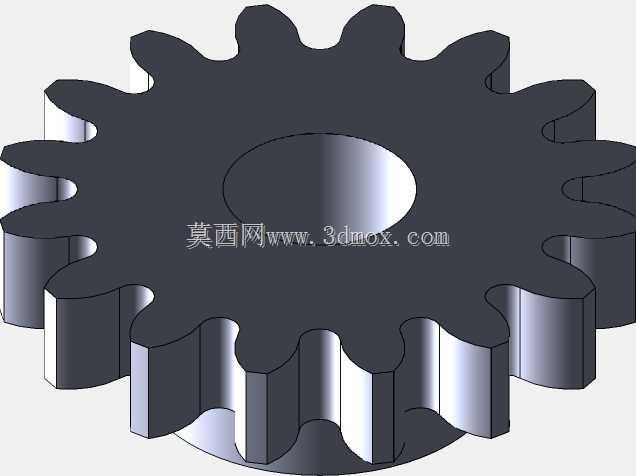

DEAN SMITH与GRACE车床传动直齿轮结构

　　这款直齿轮是适配DEAN SMITH和GRACE系列普通车床的主轴箱进给传动组件，在车床的传动链中承担扭矩传递、转速匹配的核心作用，车床作为金属切削加工领域应用最广的通用设备，其主轴箱内的齿轮组直接决定了主轴输出扭矩的稳定性、转速切换的平顺性，以及车削加工时的切削承载能力，这类进口老款车床的原厂配件采购周期长、适配成本高，精准的三维结构复刻能为设备维修、配件国产化替换提供可靠的结构参考。从结构设计来看，该齿轮采用标准渐开线直齿圆柱齿形，齿向与齿轮轴线完全平行，加工时可通过滚齿、插齿工艺直接成型，相比斜齿轮不存在轴向分力，安装时无需额外配置承受轴向载荷的推力轴承，能简化主轴箱内的支撑结构，降低装配调整的难度。齿轮中心为通孔安装结构，

　　孔壁与传动轴采用间隙配合，装配时通过键槽配合平键实现周向固定，避免齿轮传递扭矩时与轴发生相对转动，齿轮两端的端面设计有与轴肩贴合的定位基准面，装配时可直接靠轴肩完成轴向定位，无需额外加装轴套调整位置，能有效控制传动链的轴向累计误差。齿部参数设计匹配车床主轴箱的固定传动比，齿顶高、齿根高均采用标准模数系列取值，齿侧间隙预留了合理的热膨胀余量，车床长时间满负荷车削钢件时，主轴箱内温度升高会导致齿轮齿部发生微量热变形，预留的侧隙能避免齿面出现卡滞、胶合的失效问题，同时能在齿面形成稳定的润滑油膜，降低齿面磨损速率，延长齿轮的使用寿命。从安装边界来看，齿轮的齿顶圆直径、轮毂厚度、中心通孔直径均严格匹配原厂安装位的尺寸要求，

　　装配时无需对周边的拨叉、相邻传动齿轮、轴承座进行二次修配，可直接替换原厂磨损的旧齿轮，适配车床主轴箱内的狭窄安装空间，不会与周边的润滑管路、箱体加强筋发生运动干涉。在实际车削作业中，该齿轮参与的传动链负责将主轴电机的输出扭矩传递给进给箱，当车削端面、外圆、螺纹等不同工序时，齿轮随主轴箱的变速机构切换啮合位置，配合其他齿轮组实现不同的主轴转速输出，满足粗车时大扭矩低转速、精车时高转速低进给的加工需求。齿部的齿形经过修缘处理，能降低齿轮啮合时的冲击载荷，减少车床主轴高速运转时的传动噪音，提升车削加工的表面质量，避免因齿轮啮合振动导致工件表面出现振纹。齿轮的轮毂部分厚度经过强度校核，能承受满负荷切削时的扭矩冲击，

　　即使是车削高强度合金钢材料、采用大切深粗加工工况，也不会出现轮毂开裂、键槽压溃的失效问题。这类直齿轮的三维结构建模，需要严格还原齿形的渐开线曲率、键槽的位置公差、端面的垂直度要求，才能保证后续加工出的实物配件能直接装机使用，避免因建模尺寸偏差导致装配后出现啮合异响、传动卡滞的问题。对于设备维修领域的从业者来说，精准的齿轮三维模型能省去手工测绘的繁琐步骤，直接对接数控滚齿机、插齿机的加工编程，缩短配件加工的周期，降低老款进口车床的维修成本，同时也能为同类车床的传动系统改造、变速机构优化提供基础的结构参考。
