排挡用齿轮式传动啮合结构设计

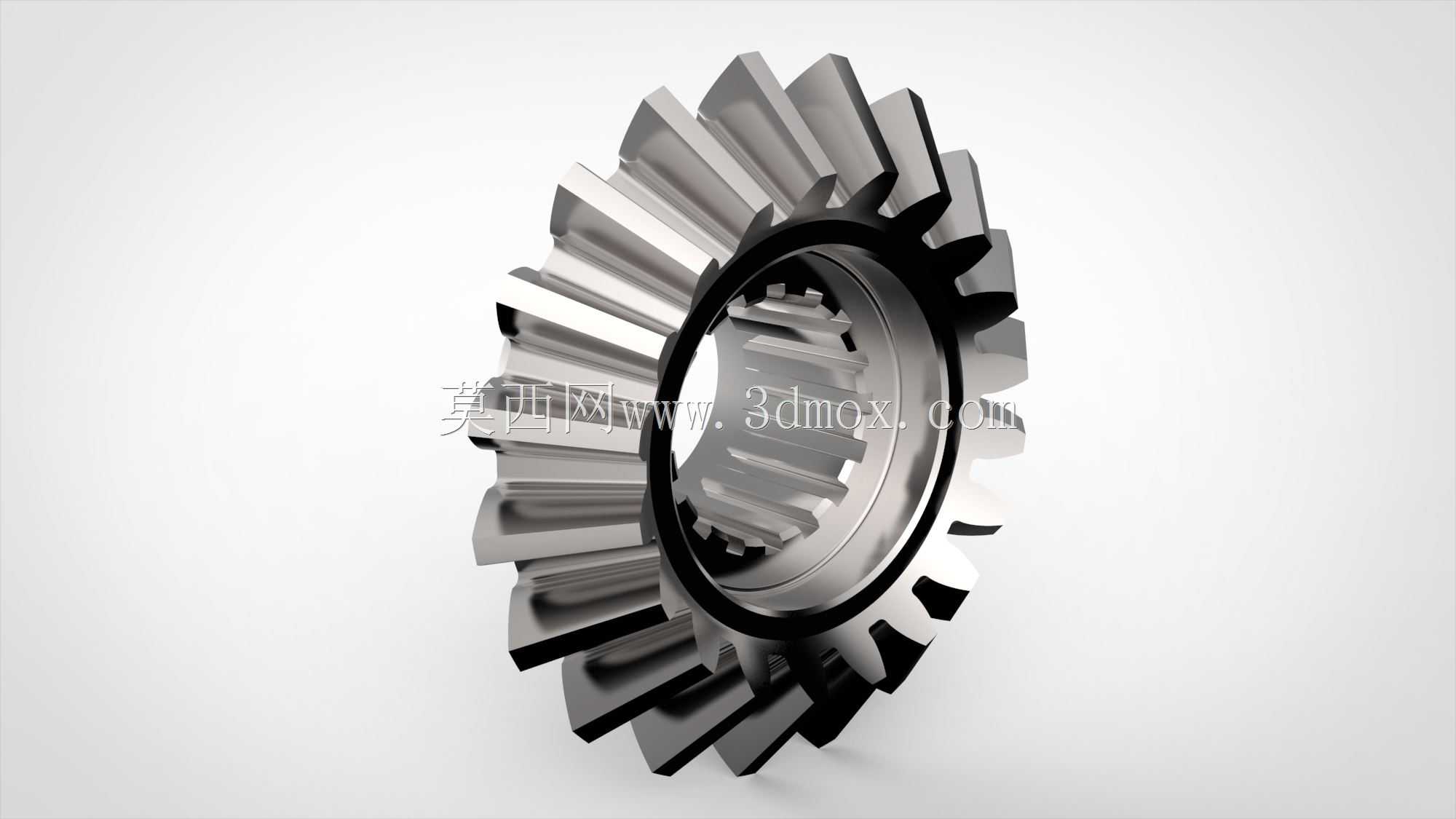

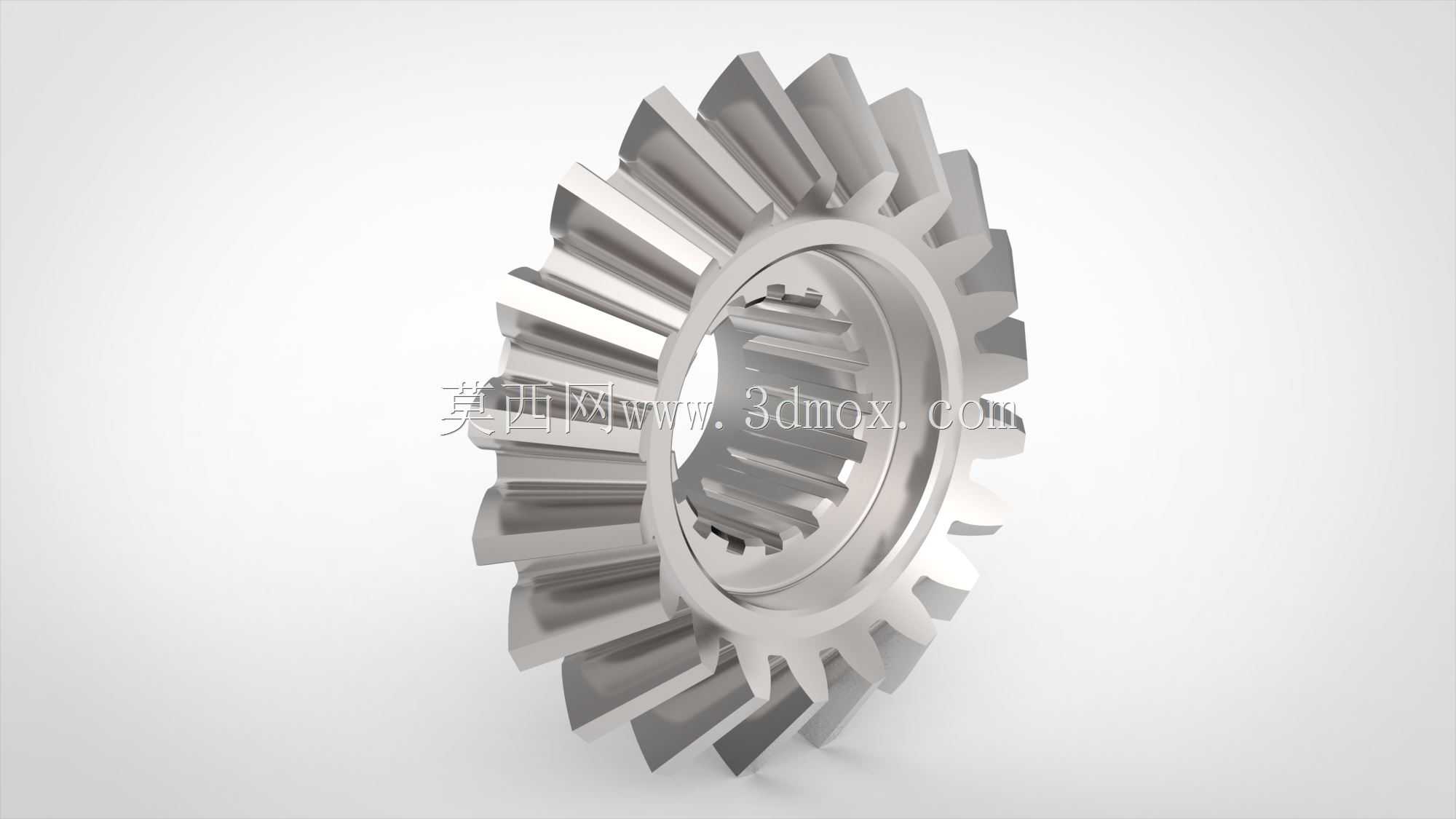

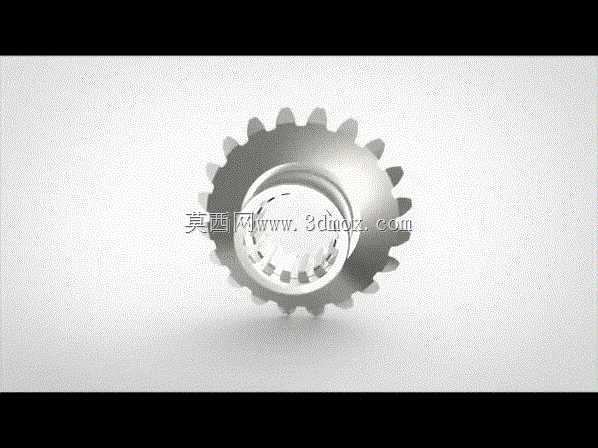

　　在手动变速器的换挡执行机构中，这类带内啮合齿圈的齿轮结构是动力切换路径里的核心承载部件，日常工况下需要承受换挡瞬间的冲击载荷，同时要保证不同挡位齿轮啮合时的同轴度误差控制在允许范围内，避免出现打齿、脱挡的故障。从实际装车场景来看，这类零件多布置在变速器输入轴与输出轴之间的换挡结合位置，部分重载商用车的副箱换挡结构里也会采用类似的齿形啮合设计，区别于乘用车的同步器结合齿，这类无同步环的啮合结构更多依靠换挡时的转速匹配完成结合，对齿端的倒角设计、齿形的导向角度有明确的工程要求。

　　设计这类结构时，首先要确定的是安装边界的尺寸约束：齿圈的外圆直径需要匹配换挡拨叉的行程范围，保证拨叉推动结合套移动时，齿面的啮合长度能达到全齿高的三分之二以上，避免动力传递时出现齿面接触应力过大的问题；内孔的花键参数要和对应轴的花键完全匹配，侧隙控制在0.02mm到0.05mm之间，既要保证装配时的顺畅度，也要避免运转时出现花键磨损异响。齿形部分的设计不能只照搬标准齿轮参数，齿端需要加工出15度左右的导向倒角，倒角的轴向长度要覆盖换挡时的初始结合行程，即使存在一定的转速差，也能通过导向斜面顺利滑入啮合位置，减少换挡卡滞的概率。

　　从功能特性来看，这类结构的齿部需要经过表面渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既能承受换挡瞬间的冲击载荷，也能在长期动力传递过程中减少齿面磨损。齿圈的端面需要加工出定位止口，和相邻挡位齿轮的端面间隙控制在0.1mm到0.2mm之间，间隙过大会导致换挡时行程过长，间隙过小则容易出现热膨胀后端面摩擦的问题。实际建模过程中，齿形的渐开线参数需要严格按照啮合配对齿轮的参数做匹配计算，齿向误差控制在0.01mm以内，保证啮合时齿面接触斑点分布在齿面中部，避免出现偏载导致的断齿故障。

　　很多新手工程师在设计这类结构时，容易忽略齿根的圆角处理，直接采用尖角过渡，实际台架试验中这种设计的齿根应力集中系数会比圆角过渡的结构高40%以上，反复承受冲击载荷后很容易在齿根位置出现疲劳裂纹。另外，齿圈的减重孔设计也需要做动平衡校核，均匀分布的减重孔不仅能降低零件自身的转动惯量，减少换挡时的同步阻力，还要保证零件在最高工作转速下的动平衡量满足G6.3的精度要求，避免变速器高速运转时出现轴系振动。

　　安装层面，这类零件装配时需要和轴上的定位卡簧、止推垫片配合，轴向窜动量不能超过0.15mm，装配完成后需要手动推动换挡机构验证啮合顺畅度，在全行程范围内不能出现卡滞、别劲的情况，齿面啮合后不能有明显的周向旷量。在工业传动设备的换挡变速机构里，这类结构的参数会根据传递扭矩的大小做等比例缩放，齿宽、模数都会对应调整，但核心的导向倒角、齿根圆角、啮合长度的设计逻辑是一致的，都是为了在保证动力传递可靠性的前提下，尽可能提升换挡操作的顺畅度，降低零件的磨损速率，延长整个变速机构的使用寿命。
