多级同轴传动齿轮组结构设计

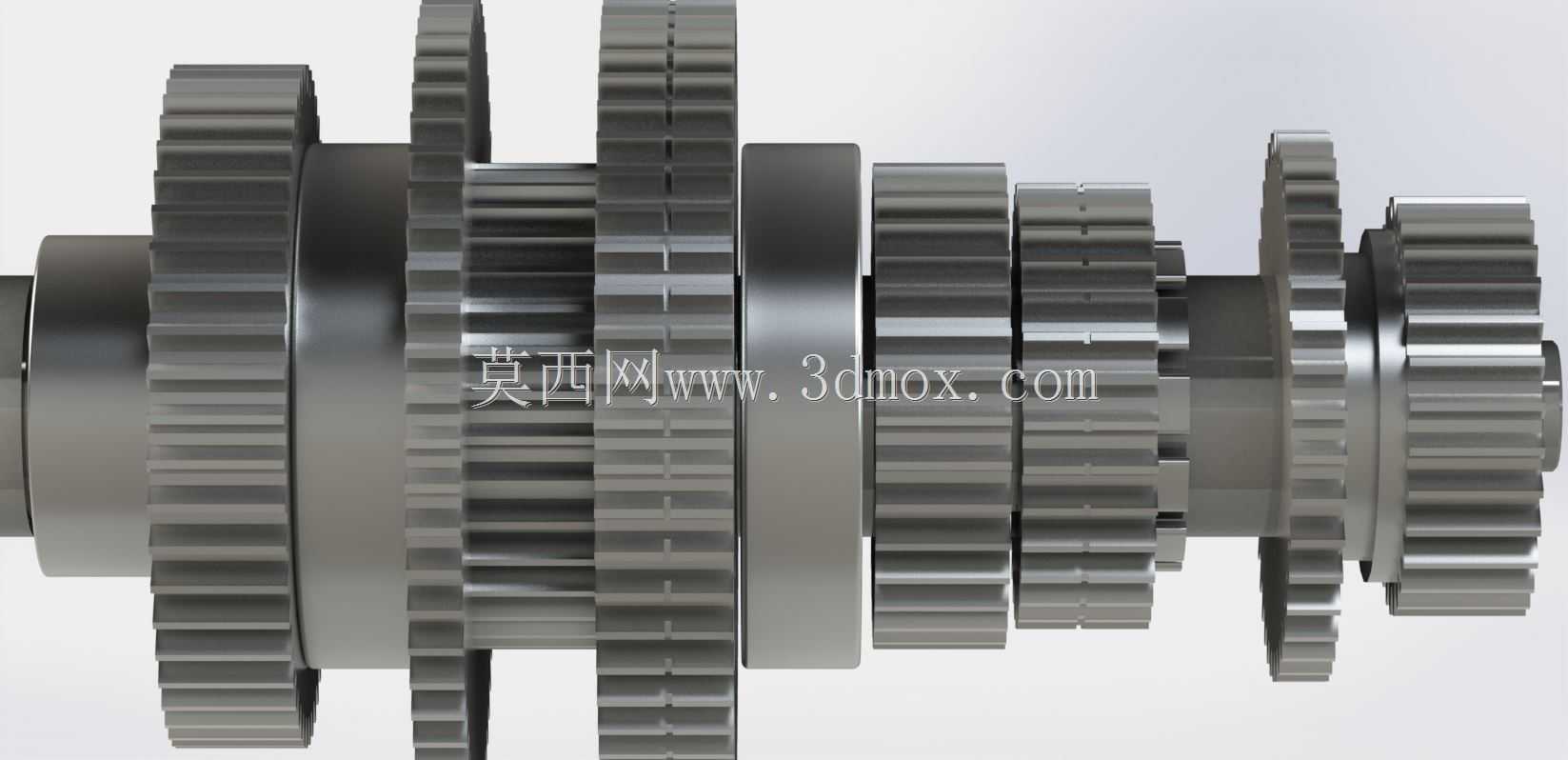

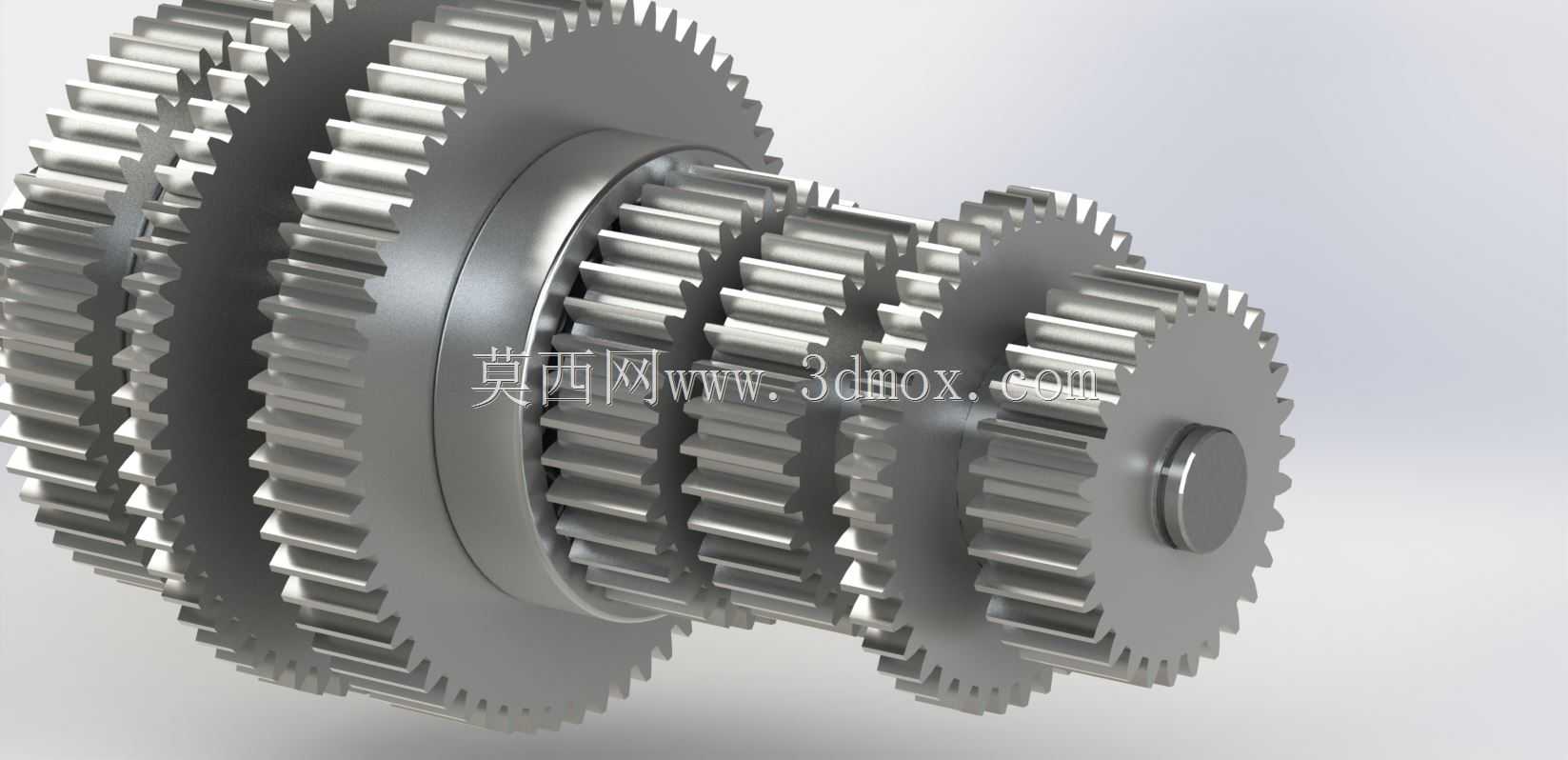

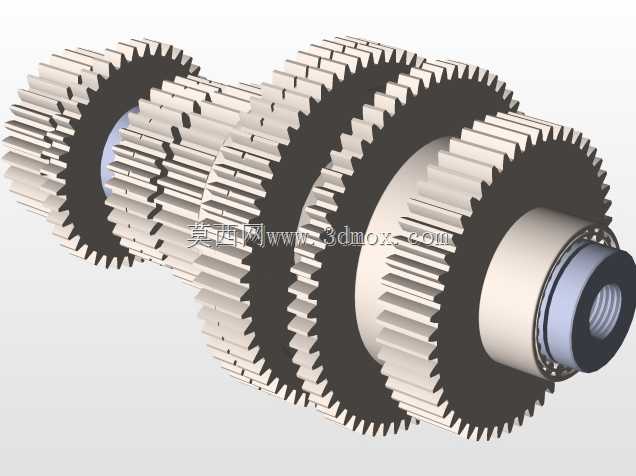

　　这套多级同轴齿轮组的设计，核心是解决紧凑安装空间下的大传动比动力传递需求，在中小功率传动场景中，这类同轴布置的齿轮组能大幅缩减传动链路的轴向占用空间，相比平行轴排布的传动结构，同轴结构的输入输出端保持同一轴线，在设备布局时不需要额外预留偏置安装位，适配很多对安装同轴度有要求的动力输出场景。从实际应用来看，这类齿轮组常见于小型动力头、精密进给机构、台式传动设备的减速单元中，日常工况下承担转速匹配、扭矩放大的核心作用，不同直径的齿轮依次固连在同一轴系上，和对应啮合的从动齿轮配合，就能实现单级传动无法达到的大传动比，同时保证传动过程的同轴度误差控制在极小范围内。设计过程中首先要确定各级齿轮的模数匹配，因为是同轴串联的齿轮结构，

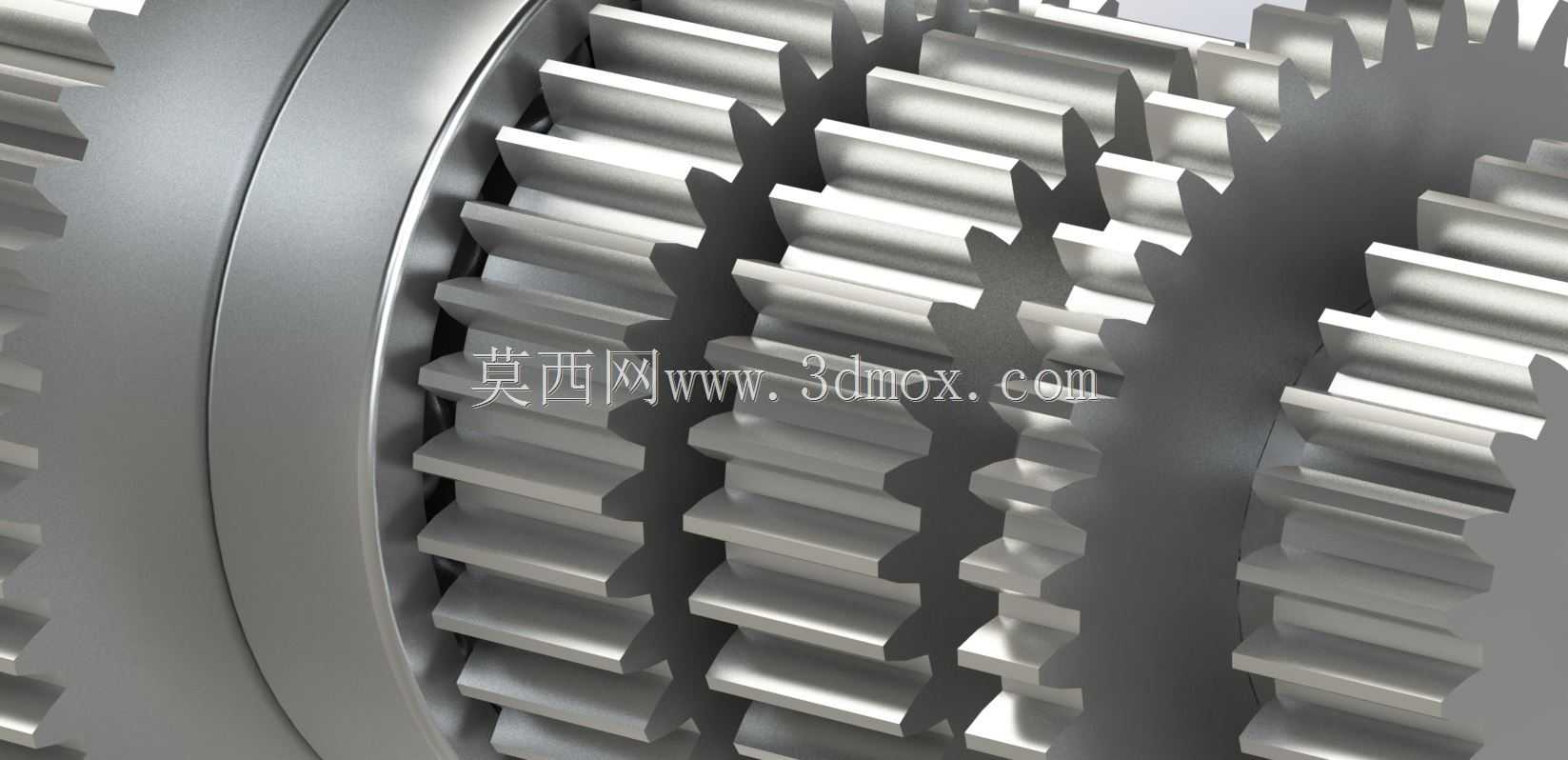

　　相邻齿轮的齿侧间隙、端面跳动公差需要统一校核，避免不同直径齿轮在装配后出现啮合干涉，每一级齿轮的齿宽都根据对应传递的扭矩做了差异化设计，大直径齿轮承担低速大扭矩传递，齿宽相对更厚，小直径齿轮处于高速级，齿宽适当收窄，在保证强度的前提下控制整体重量。齿轮的齿形采用标准渐开线圆柱直齿设计，直齿结构的加工难度更低，装配时不需要额外调整轴向啮合位置，对安装公差的容忍度更高，日常维护时更换单个齿轮也不需要复杂的对位操作，适合量产类通用传动场景。安装边界上，这套齿轮组的最大外缘由最大直径齿轮的齿顶圆决定，装配时需要预留的径向空间要比最大齿顶圆大出至少两倍齿顶间隙的余量，轴向安装尺寸是所有串联齿轮的总厚度加上两端轴承位的安装长度，

　　轴端的定位台阶尺寸要和最外侧齿轮的端面贴合，避免齿轮组在轴向上出现窜动。实际工况下，齿轮啮合面的润滑可以采用脂润滑或者稀油飞溅润滑，因为是同轴直齿结构，运转时的轴向力几乎为零，两端只需要选用普通深沟球轴承就能满足支撑需求，不需要额外配置承受轴向力的角接触轴承，能进一步降低整体的制造成本和装配复杂度。在传动精度控制上，各级齿轮的同轴度公差以公共轴线为基准，齿圈径向跳动公差按照中等精度传动等级选取，既能满足普通工业设备的传动精度要求，又不会因为过高的精度要求提升加工成本，齿轮的端面和轴的配合采用过渡配合，键槽位置统一对齐，保证扭矩传递时键的受力均匀，避免单个键槽承受过大载荷出现剪切失效。这类齿轮组在设计时还考虑了拆装便利性，

　　齿轮和轴的配合段没有设计复杂的异形结构，拆卸时只需要从轴端依次压出就能完成单个齿轮的更换，不需要破坏其他传动部件，对于后期运维来说能大幅降低停机维护的时间成本。不同级别的齿轮在齿面处理上也做了区分，高速级小齿轮因为啮合频次更高，齿面硬度相对更高，低速级大齿轮齿面硬度适当降低，通过硬度差来减少磨合过程中的齿面磨损，延长整套齿轮组的使用寿命。在实际选型适配时，只需要确认输入转速、输出端需要的额定扭矩，以及安装空间的径向和轴向尺寸边界，就能直接套用这类成熟的同轴齿轮组结构，不需要从零开始做齿形计算和排布设计，能大幅缩短传动单元的开发周期。
