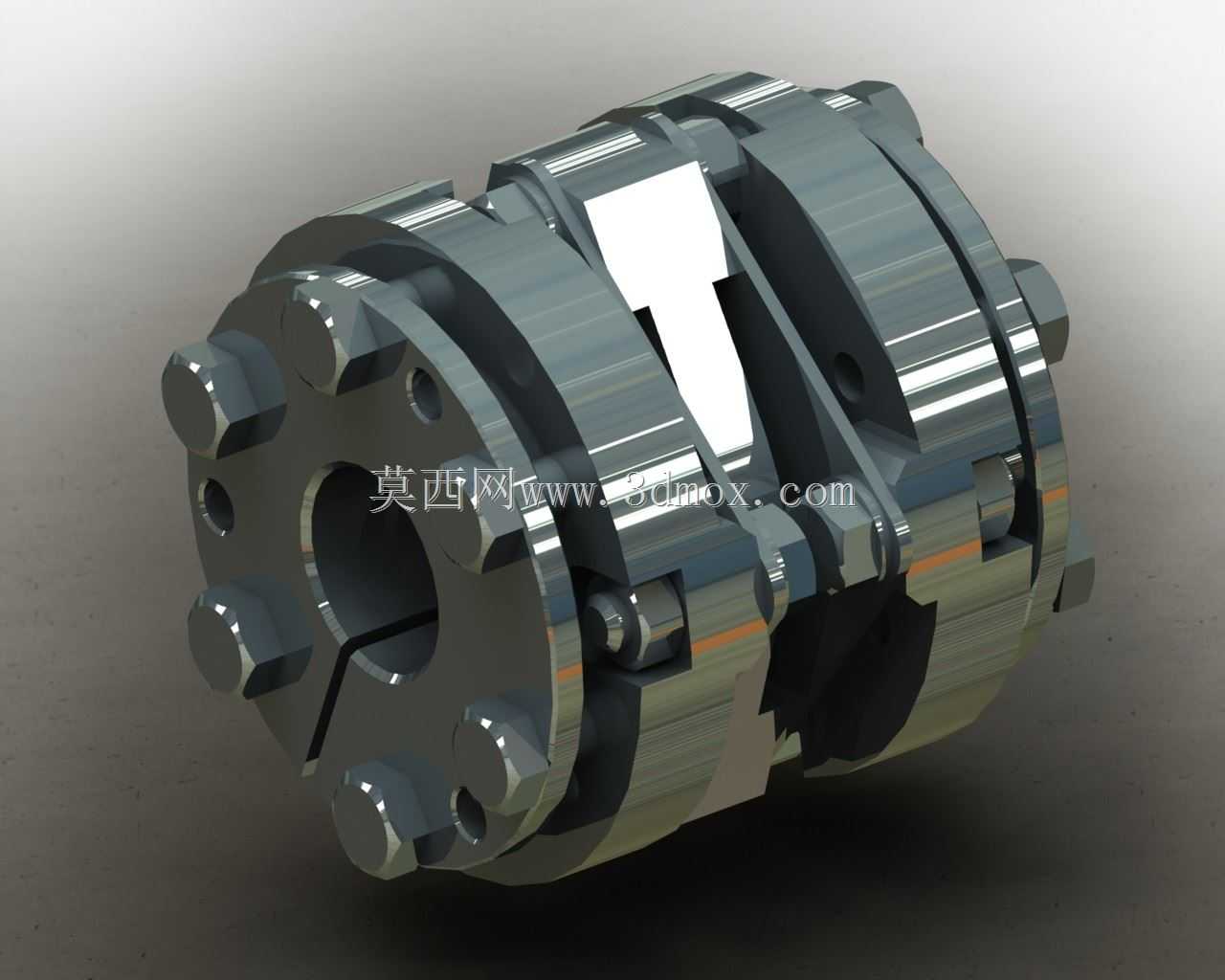

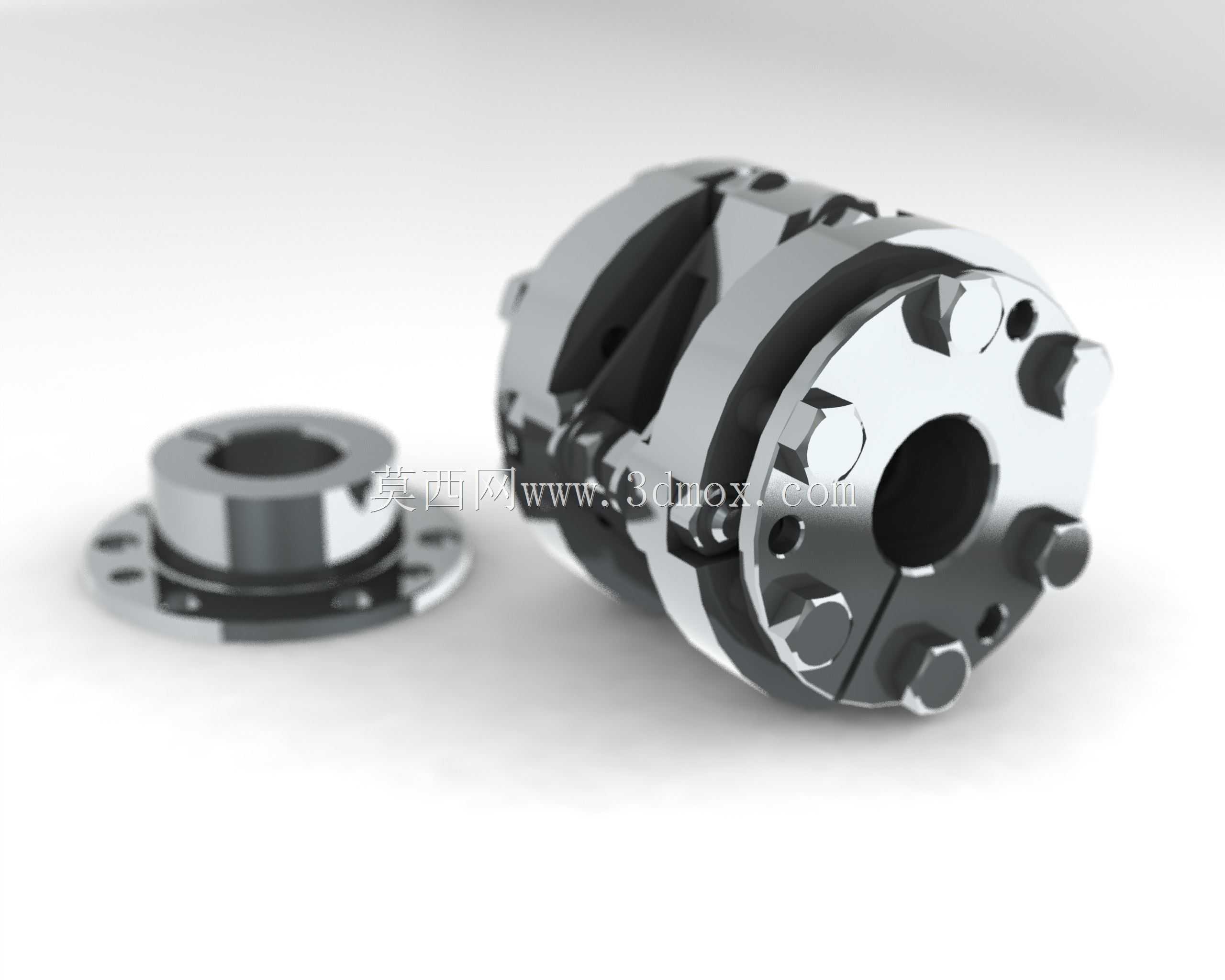

D35规格28mm孔径膜片式弹性联轴器

　　在精密传动的轴系布局里，这类双膜片结构的弹性连接件，是解决两轴安装同轴度偏差、补偿运行中热胀冷缩位移的核心部件，常见于伺服电机与滚珠丝杠的连接、编码器与主轴的传动对接、精密检测仪器的动力传输环节，尤其在对传动背隙、扭转刚性有要求的自动化设备中应用广泛，比如3C电子组装设备的进给轴、光伏硅片传输的驱动端、实验室精密检测仪器的动力输出端，都能看到这类结构的身影。

　　从实际使用场景来看，这类联轴器不需要额外润滑，金属膜片的弹性形变可以同时补偿径向、角向、轴向三个维度的安装偏差，相比传统的梅花弹性联轴器，它没有橡胶元件的老化问题，耐温范围更宽，在洁净车间、高低温测试舱这类不允许橡胶碎屑掉落、环境温度波动大的场景里，适配性更强。很多设备调试阶段，安装人员很难保证电机轴与从动轴的绝对同轴，哪怕是0.1mm的径向偏差，长期运行也会给电机轴承带来额外径向力，缩短轴承寿命，而这类膜片联轴器的金属弹性体，可以在不传递额外附加载荷的前提下，抵消这类安装误差，同时保证传动过程中几乎零背隙，不会因为弹性形变导致传动滞后，这对于需要精准定位的伺服传动场景来说至关重要。

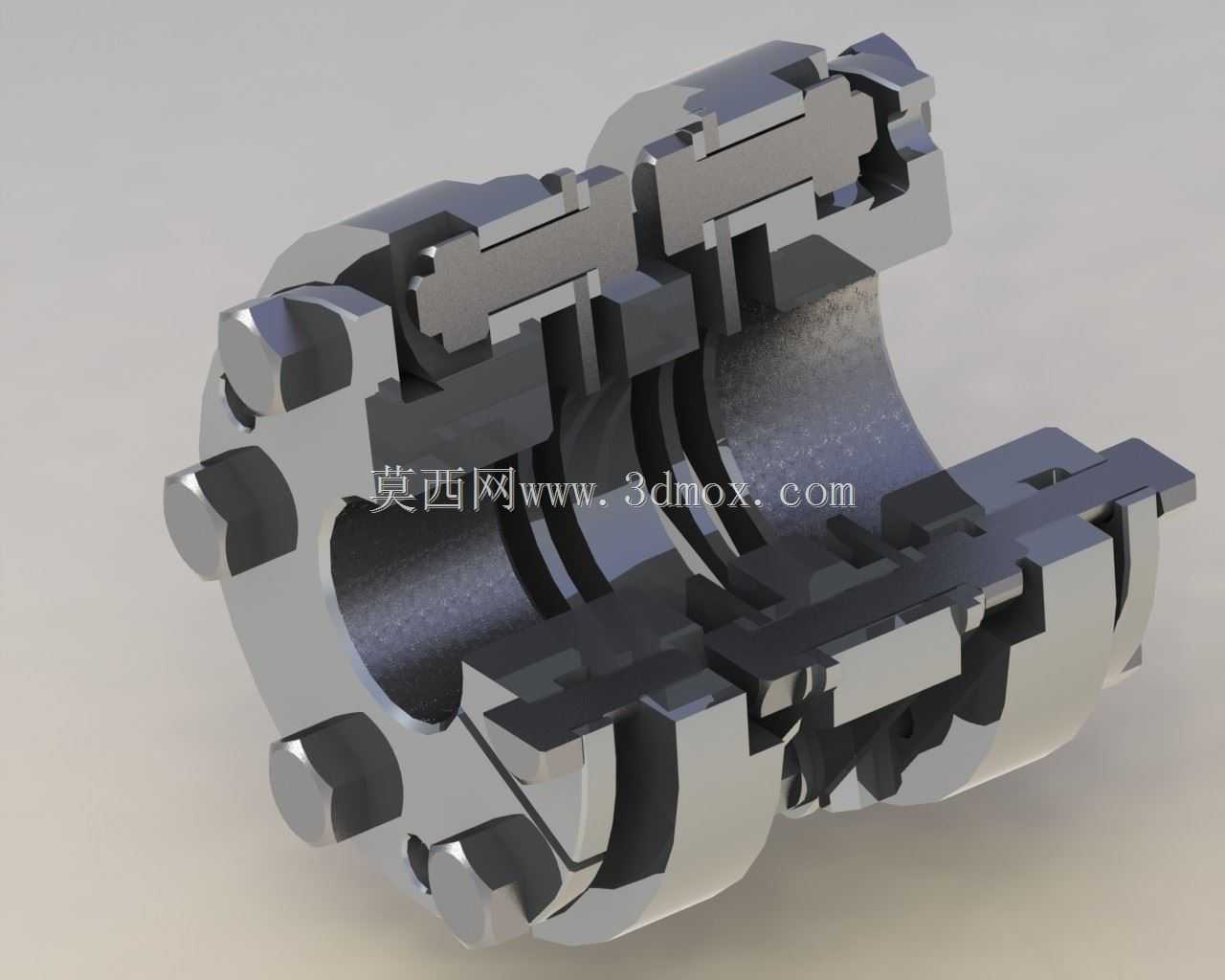

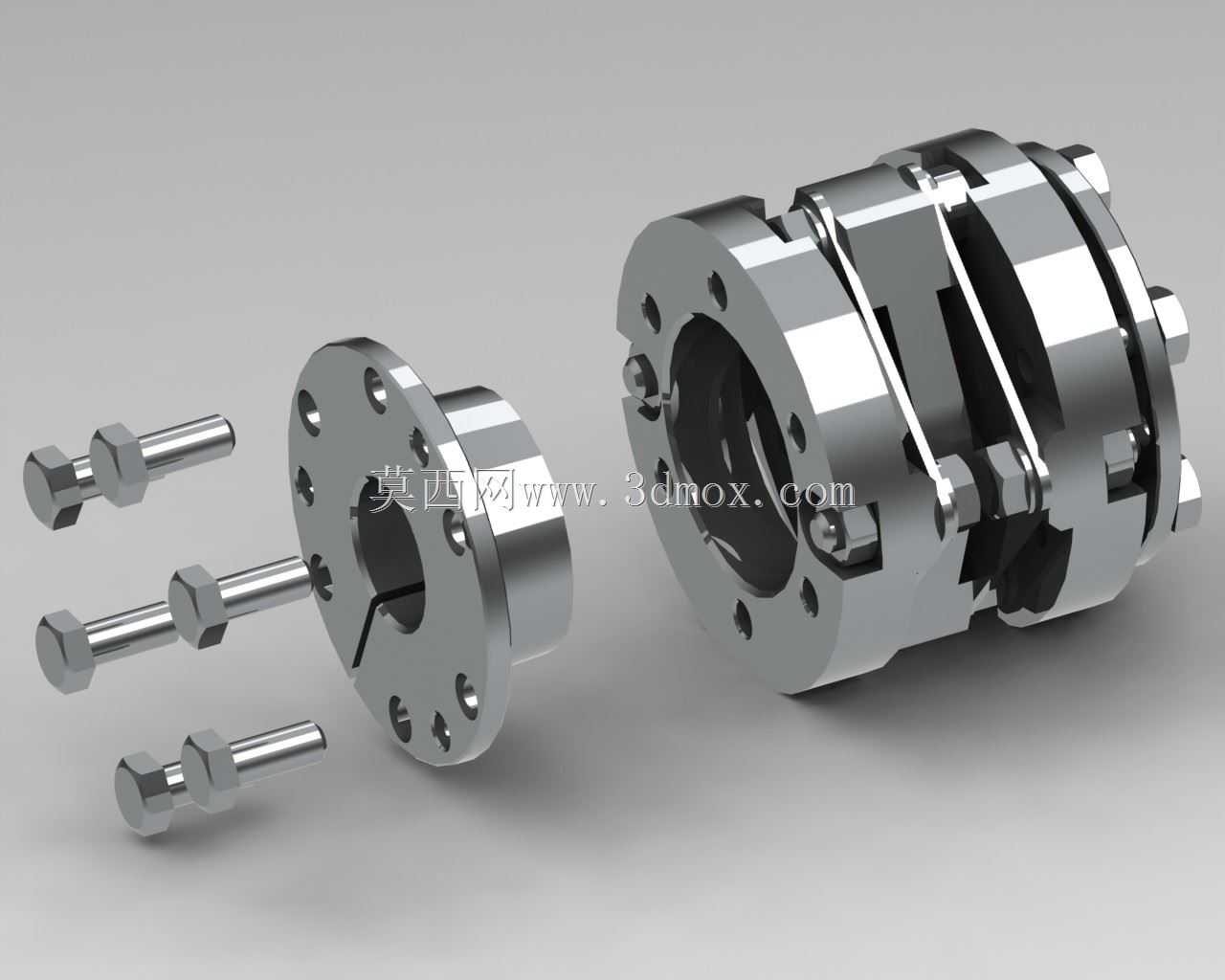

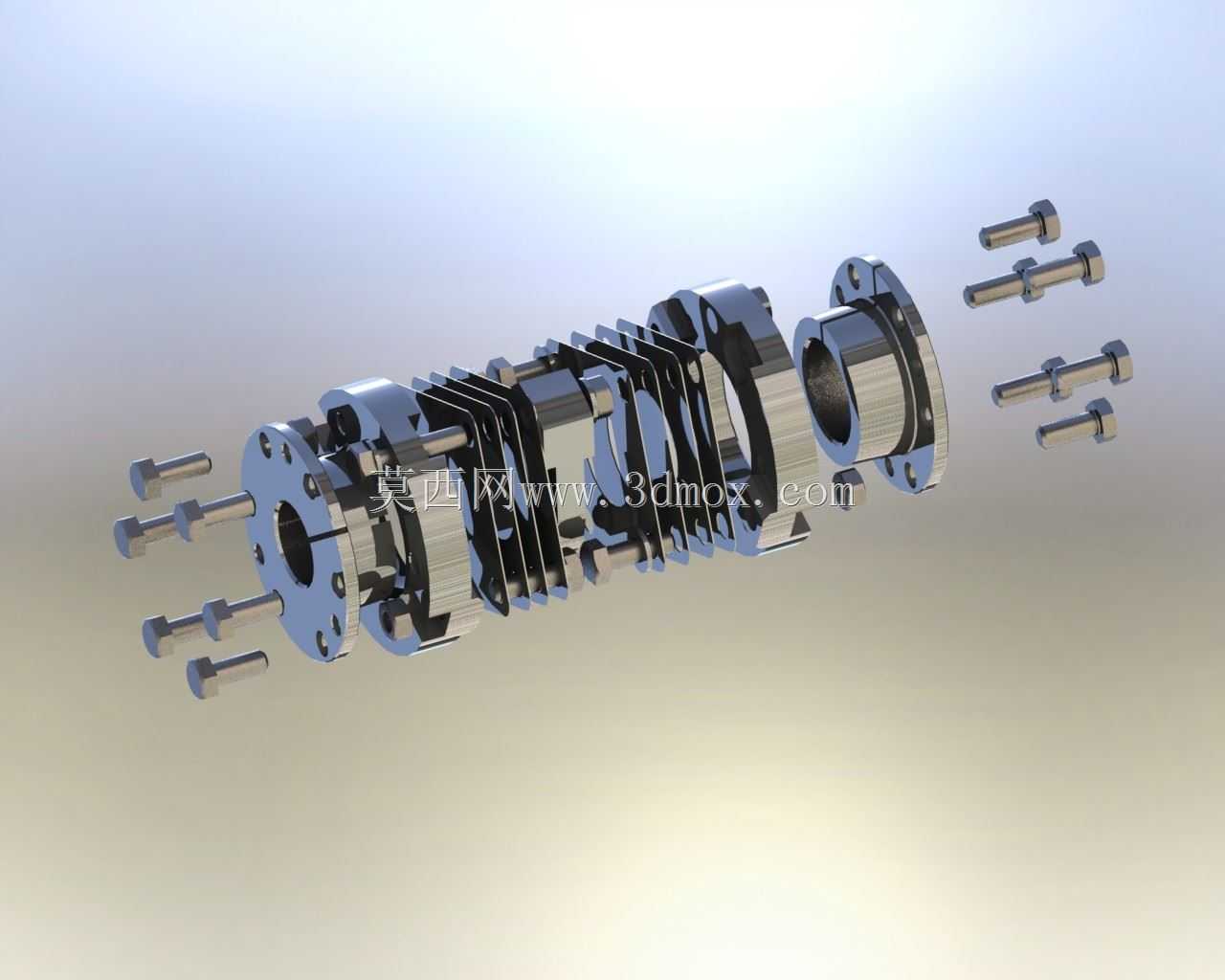

　　从设计思路上看，这款联轴器采用双膜片组的结构，中间的间隔套将两组膜片分隔开，相比单膜片结构，它的角向补偿能力更强，同时能承受更高的扭转刚性，两端的夹紧式轴孔采用胀紧结构，拧紧侧面的锁紧螺钉后，轴套会均匀抱紧轴径，不会像顶丝式固定那样在轴表面留下压痕，也避免了高速运转时轴与轴套之间的打滑问题。膜片部分采用多片叠层的不锈钢薄片冲压成型，每片膜片上的螺栓孔位置做了应力释放的圆弧过渡，避免长期交变载荷下孔位出现应力集中导致的疲劳断裂，膜片与两端轴套、中间间隔套之间通过高精度铰制孔螺栓连接，螺栓的预紧力经过严格计算，既保证连接刚性，又不会压溃膜片导致形变能力下降。

　　尺寸边界上，这款联轴器的主体外径为35mm，适配的轴孔直径为28mm，整体长度根据膜片组与间隔套的尺寸匹配，在选型时需要注意，安装时两端轴的插入深度不能超过轴孔的设计深度，否则会顶到中间间隔套导致膜片被挤压变形，失去补偿能力；同时安装前要清理轴表面的毛刺与油污，保证轴与轴孔的配合面清洁，夹紧螺钉要按照对角顺序逐步拧紧，避免单侧受力导致轴套偏斜，带来额外的装配应力。在实际选型匹配时，除了轴径与外径尺寸，还要核算传动系统的额定扭矩、最高转速，这款联轴器的膜片叠层数量是根据额定扭矩匹配的，不能随意更改膜片数量，否则会导致扭转刚性不足或者补偿能力下降；如果应用在频繁正反转的传动场景，还要额外校核疲劳载荷，保证膜片在交变应力下的使用寿命。

　　很多结构设计新手在选型时容易忽略联轴器的转动惯量参数，这类金属膜片联轴器的整体转动惯量很低，在伺服系统的参数整定过程中，不会给电机带来额外的惯量负载，更容易调试出高响应的传动效果，相比刚性联轴器，它的隔振效果也更好，能过滤掉电机端的高频振动，避免振动传递到从动端影响加工或者检测精度。在安装同轴度的允许范围内，它的传动效率可以达到99%以上，几乎没有动力损耗，长期运行不需要维护，只需要在设备定期检修时检查锁紧螺钉的预紧力是否足够，膜片表面是否有裂纹或者形变即可，相比需要定期更换弹性体的梅花联轴器、需要润滑的齿式联轴器，后期维护成本极低，这也是它在精密传动领域被广泛应用的重要原因。
