工业输送用精密镀铬辊筒结构设计

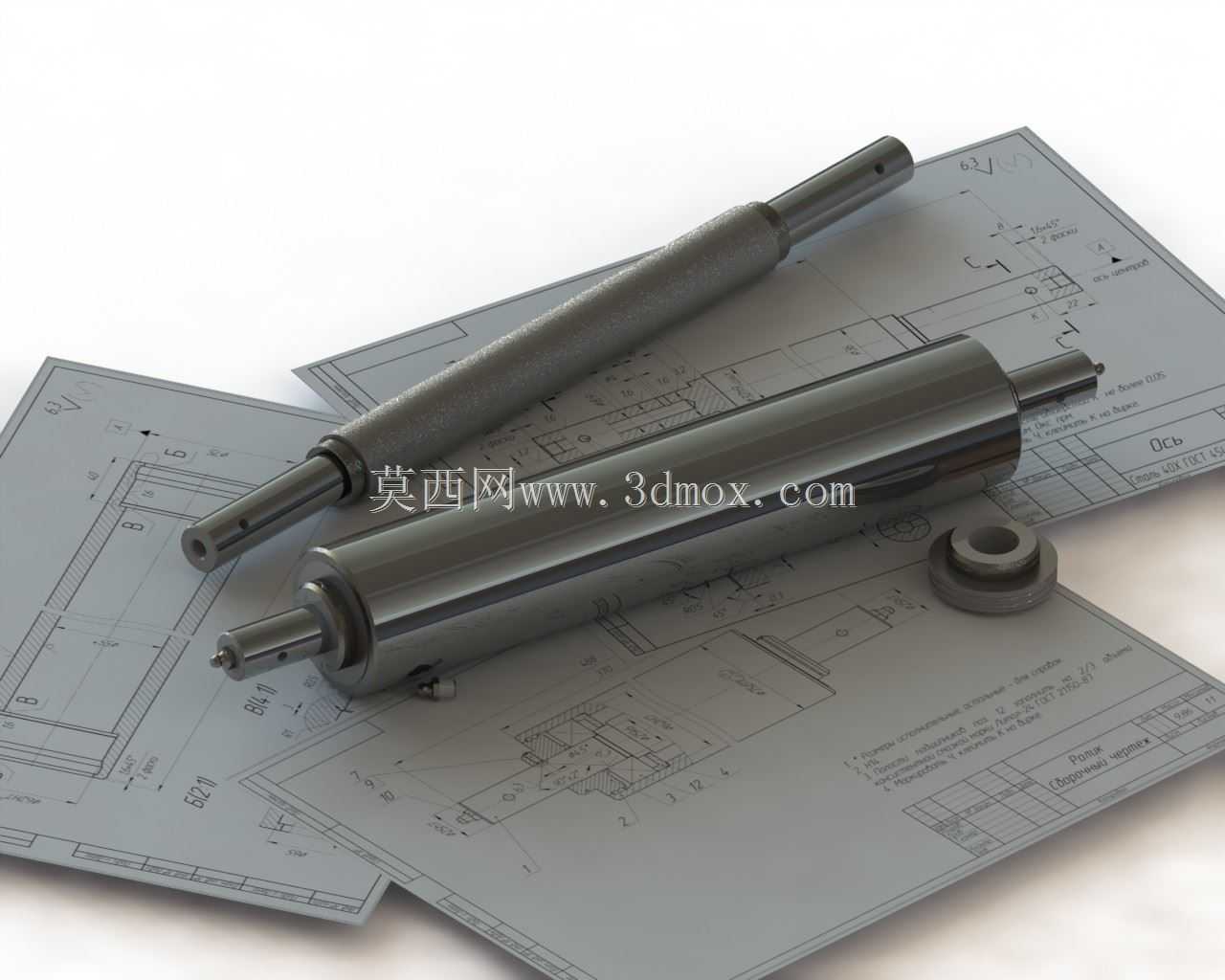

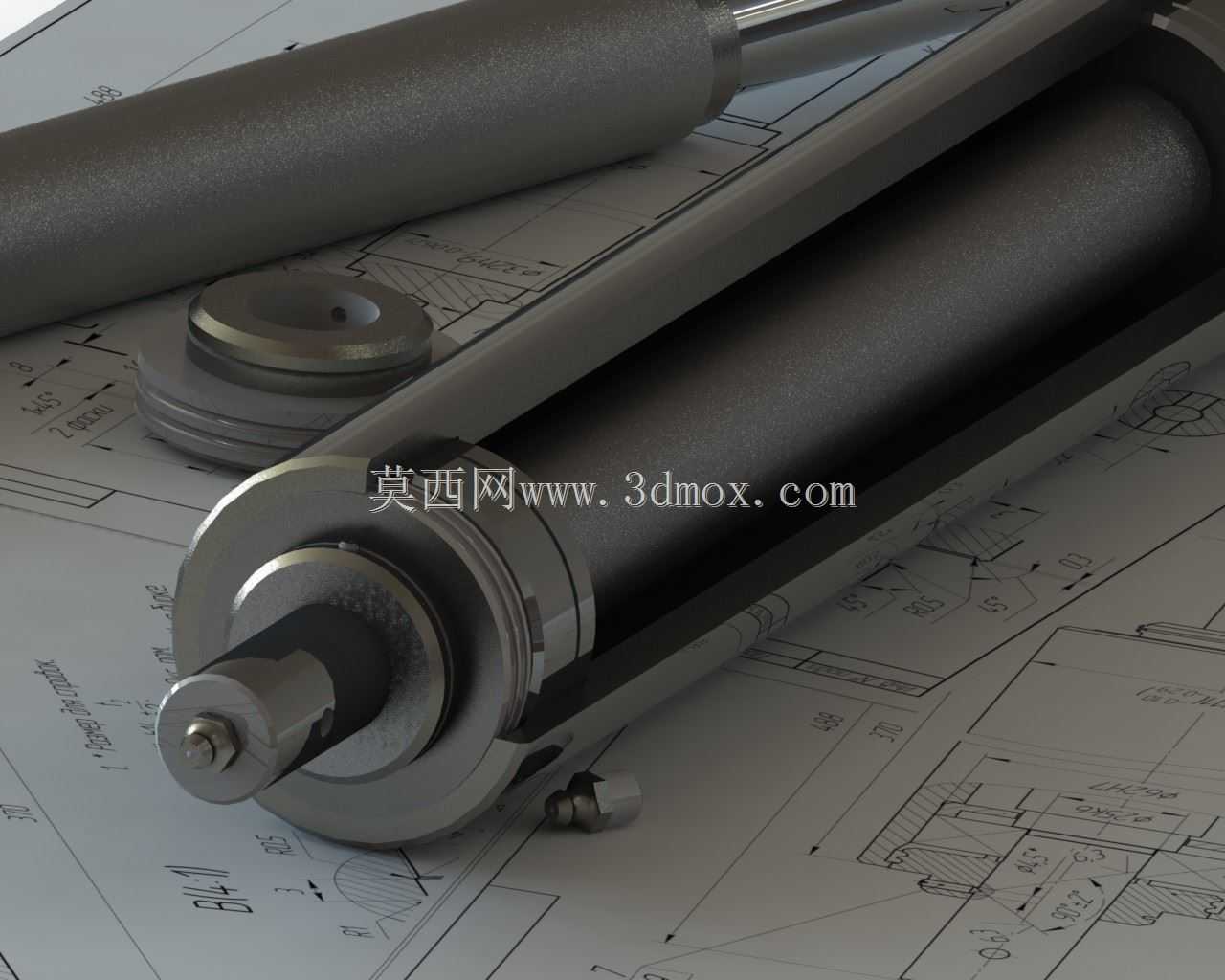

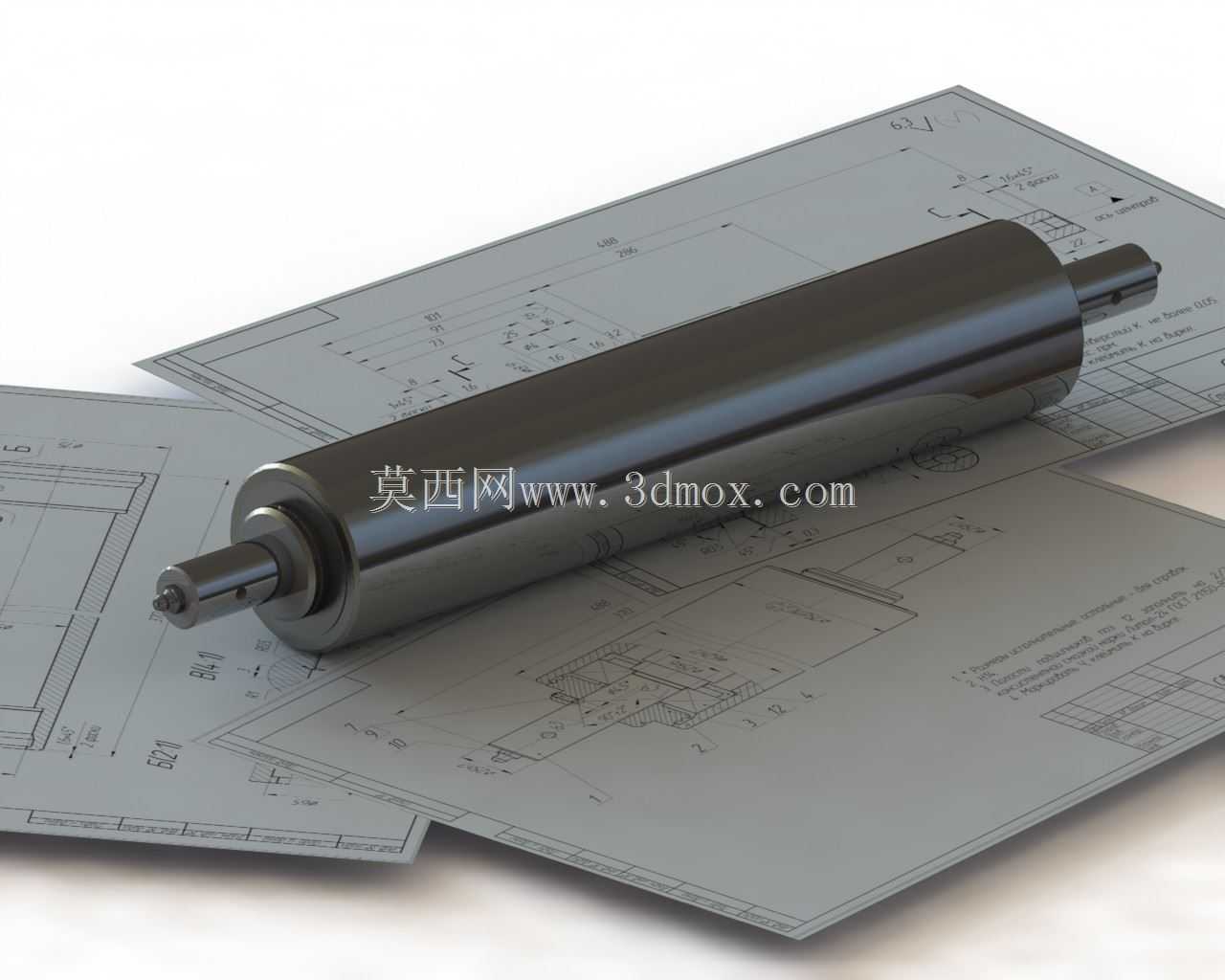

　　这类辊筒构件常见于薄膜分切、纸张涂布、金属带材输送、纺织印染等连续生产产线中，作为带材承托、张力传导、走料导向的核心执行部件，其加工精度与装配同轴度直接决定整条产线的走料稳定性，一旦辊面径向跳动超差，很容易出现带材跑偏、张力波动、表面压痕等批量质量问题，不少产线调试阶段的走料故障，追根溯源都是辊筒的形位公差控制不到位导致的。从结构设计逻辑来看，该类辊筒采用两端阶梯轴头与中间辊身一体化加工的结构形式，辊身表面做硬铬镀层处理，镀层厚度通常控制在0.03-0.05mm区间，表面粗糙度可达Ra0.8以下，既可以提升辊面耐磨性能，降低长期运行的磨损量，也能减少辊面与带材接触时的摩擦阻力，避免带材表面产生划伤。两端轴头采用阶梯轴设计，

　　依次设置轴承安装位、密封件安装位、传动连接位，不同轴段的同轴度公差严格控制在0.02mm以内，轴承位的尺寸公差按照k6级精度加工，保证与滚动轴承内圈的过盈配合量处于合理区间，既不会因为过盈量过大导致轴承装配后游隙过小出现发热抱死，也不会因为配合过松出现跑内圈的故障。设计过程中需要重点核算辊身的挠度变形量，根据产线的幅宽、带材张力、运行速度等参数，确定辊身的壁厚与轴头直径，通常辊身采用无缝钢管加工，两端轴头与辊身采用过盈装配后焊接的连接方式，焊接后需要做去应力退火处理，消除焊接残余应力，避免后续精加工后出现变形。辊筒的安装边界需要匹配产线的机架安装孔位，两端轴承座的安装中心距需要根据辊身长度预留足够的热胀冷缩余量，

　　通常一端采用固定轴承座，另一端采用游动轴承座，补偿辊筒运行过程中因为温度升高产生的轴向伸长量，避免轴承受附加轴向力导致寿命缩短。实际选型应用时，需要根据接触物料的腐蚀特性确定镀层类型，如果是接触腐蚀性物料的工况，还可以更换为不锈钢辊身或者包胶辊面，但镀铬辊因为成本适中、耐磨性能好、表面光洁度高，在常规的中低速轻载输送场景中应用最为广泛。辊筒的动平衡等级需要根据运行线速度确定，线速度超过100m/min的工况下，动平衡等级需要达到G6.3以上，避免高速运行时出现振动，影响带材运行稳定性，同时也会降低轴承的使用寿命。从三维建模的角度来看，建模时需要重点还原各轴段的台阶过渡圆角，避免应力集中，辊身与轴头的焊接位置需要做合理的焊缝结构表达，

　　轴承安装位的退刀槽、密封槽的尺寸需要符合对应标准件的安装要求，不能随意绘制尺寸，否则后续出工程图加工时会出现装配干涉的问题。另外配套的隔套、端盖等附属零件，建模时也要考虑装配顺序，保证虚拟装配时各零件的配合关系与实际装配逻辑一致，方便后续做干涉检查与工程图导出。这类辊筒看似结构简单，实则对形位公差、表面处理、装配精度的要求都比较高，很多新手设计时容易忽略挠度核算与动平衡要求，导致加工出来的辊筒装上产线后无法满足使用要求，反复返修耽误产线调试进度。
