苏联GOST标准适配组合式机械装夹构件

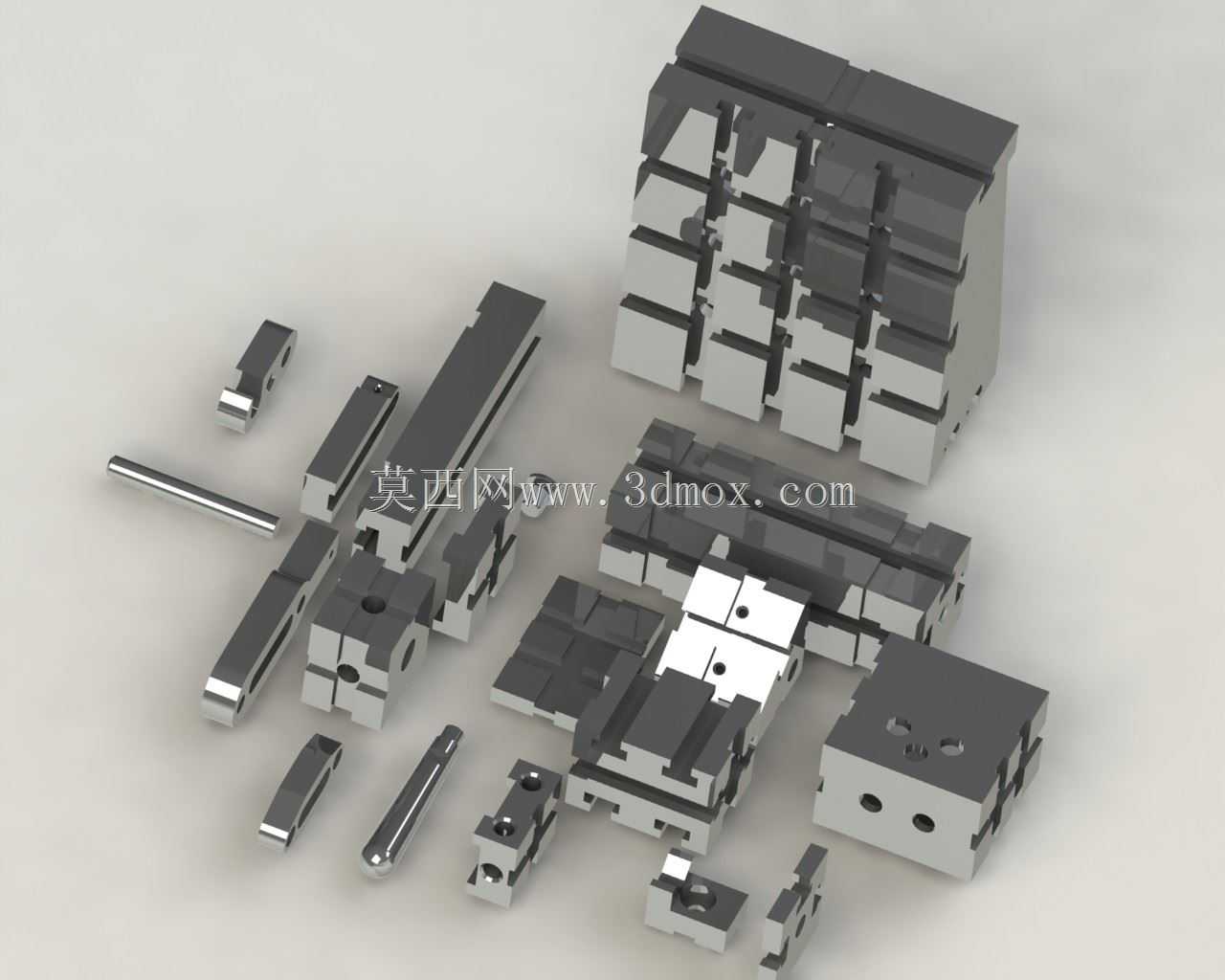

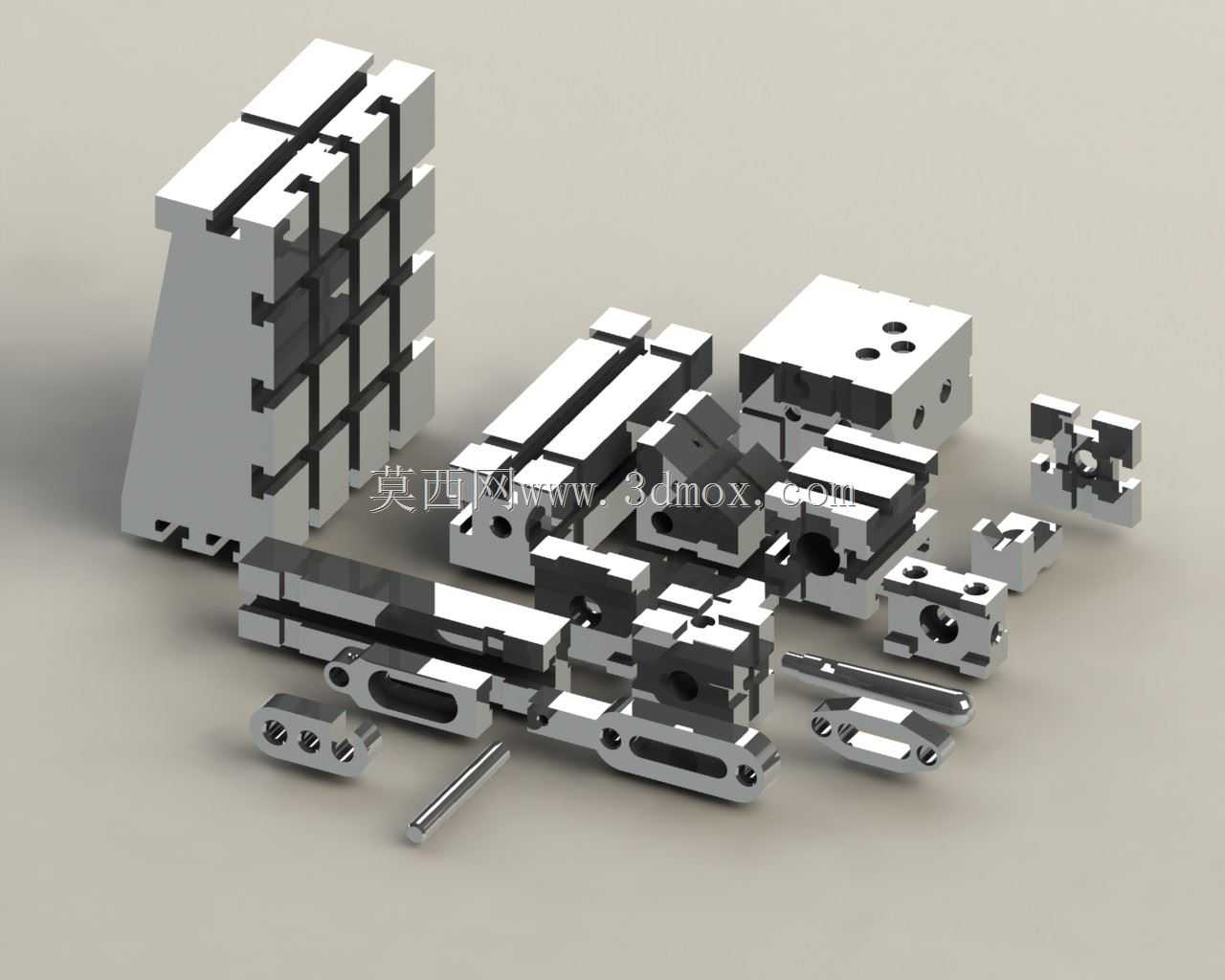

　　这套组合式装夹构件主要面向多品种小批量的机械加工场景，适配苏联GOST装夹接口标准，可在普通铣床、坐标镗床、线切割设备的工作台面上完成异形零件、小型壳体类工件的定位装夹作业，也可作为三坐标测量工序的辅助定位工装使用，替代传统定制专用夹具，缩短生产准备周期。整套构件采用模块化拆分设计，包含基础支承座、可调定位块、压紧滑块、导向销、锁紧螺栓等不同功能单元，各单元之间通过统一规格的T型槽、定位销孔实现拼接组合，无需额外定制连接配件，可根据工件的外形轮廓、加工位置快速调整装夹布局，支承座的垂直面带有等距排布的齿形啮合结构，可实现高度方向的分级调整，调整步距适配常规加工的定位精度要求，相邻齿面的啮合间隙控制在0.02mm以内，

　　避免装夹受力后出现错位偏移。从安装边界来看，整套构件拼装完成后的最大占用工作台面尺寸可根据需求灵活调整，最小拼装状态可适配掌心大小的小型零件装夹，最大扩展状态可覆盖长度300mm以内的中小型工件，各滑动压紧块的行程范围预留足够的装夹余量，可夹持壁厚2mm至80mm的工件，锁紧构件采用内六角拧紧结构，适配常规机械加工车间的标准扳手工具，无需配备专用操作工具。设计过程中优先考虑了加工场景的实际受力情况，所有压紧构件的受力面均做了加厚处理，避免铣削加工时切削力过大导致构件变形，定位销与销孔的配合采用过渡配合等级，既保证拼接后的定位精度，又能实现快速拆装更换，基础支承座的底面做了平面度精磨处理，与机床工作台面贴合时的间隙不超过0.01mm，

　　保证装夹基准的稳定性。不同功能的构件表面做了差异化的表面处理，经常与工件接触的压紧面做了淬火硬化处理，硬度达到HRC45-50，长期使用不会出现压痕凹陷，滑动配合面做了发黑防锈处理，减少车间切削液、油污环境下的锈蚀问题，延长构件的使用寿命。在实际使用场景中，这套构件可解决多品种试制阶段专用夹具制作成本高、周期长的问题，比如在仪器仪表类小型壳体零件的试制加工中，可根据每款壳体的外形快速组合出对应的定位装夹结构，装夹完成后可一次性完成平面、孔系、槽型的多工序加工，减少多次装夹带来的定位误差，也可在设备维修的现场抢修作业中，作为应急装夹工具完成损坏零件的补加工，无需等待专用夹具的制作。各构件的外形均做了倒角去毛刺处理，

　　拼接过程中不会出现卡滞、刮手的问题，导向销的端部做了引导锥度设计，拼装时可快速对准销孔，提升装夹调整的效率，锁紧螺栓的长度预留了足够的拧紧余量，即使夹持尺寸较大的工件也能保证足够的锁紧力，不会出现加工过程中工件松动的问题。
